为什么PDF导出功能在SOLIDWORKS Electrical中不起作用？

智诚科技

摘要：项目完成后的，图纸发布，图纸归档，这些操作都需要把Electrical工程从软件中导出成PDF文件…

关键字：PDF  SOLIDWORKS Electrical

原文链接：http://www.ict.com.cn/skilldetails/238.htm

: e  o& o! C- b* J1 F  {- l

正文： 在SOLIDWORKS Electrical项目设计中，当工程师完成图纸后，一般会把图纸打印成PDF文件，用于图纸发布或者生产接线。在最近的版本中，通过导出的方式打印PDF文件，软件提示“PDF导出需要使用以下打印机：PDFCreator”，这个问题让工程师无法正常发布图纸，那这个问题需要怎么处理呢？下面请看问题出现的原因以及解决方法。

一．在2017以后版本，使用SOLIDWORKS Electrical的客户在导出PDF文件时会遇到以下问题。

http://www.ict.com.cn/Uploads/image/20191227/20191227164409_5107.png

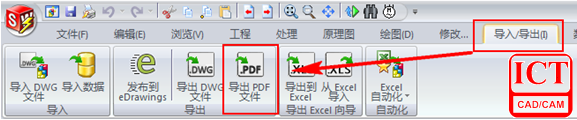

SOLIDWORKS Electrical导入/导出选项

http://www.ict.com.cn/Uploads/image/20191227/20191227164422_5029.png

点击 “导出PDF文件”时提示

SOLIDWORKS Electrical PDF导出文件是使用名为“ PDF Creator ”的第三方应用程序创建的。最初，它曾经与SOLIDWORKS Electrical一起打包到SOLIDWORKS 2016 SP4以前版本。但是，随着SOLIDWORKS 2016 SP5及之后的版本更新，它已从安装管理器中删除，因为杀毒软件经常检测到潜在威胁，从而导致SOLIDWORKS Electrical安装失败。

如果需要将SOLIDWORKS Electrical原理图保存为PDF文件，则可以单独下载SOLIDWORKS Electrical PDF创建实用程序。

http://www.ict.com.cn/Uploads/image/20191227/20191227164442_3779.png

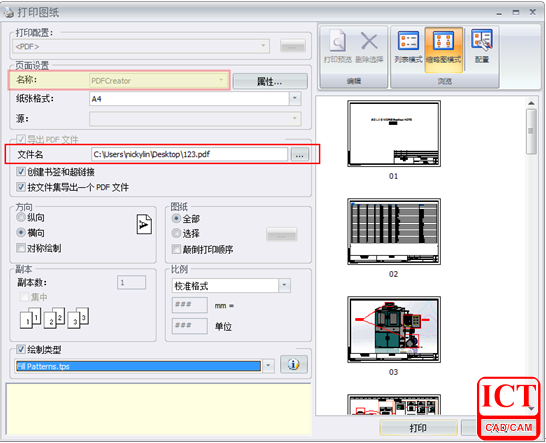

打印图纸对话框和选项

, L7 D$ N" Q$ ?2 d5 [% X

二．要解决此问题，请按照下列步骤操作：

• 复制“C：\ Program Files \ SOLIDWORKS Corp \ SOLIDWORKS Electrical \ GhostScript \ bin”中的所有文件，并将其粘贴到“C：\ Program Files \ SOLIDWORKS Corp \ SOLIDWORKS Electrical \ GhostScript”中。（以上路径为软件安装路径）
• 打开注册表编辑器并导航到“HKEY_LOCAL_MACHINE \ SOFTWARE \ Trace Software \ SolidWorks Electrical \ Services \”
• 将“PDFPrinterName”注册表项的值从“TsPs”更改为“PDFCreator”。如果“PDFPrinterName”注册表项不存在，请将其创建为新的字符串值。
• 打开“HKEY_CURRENT_USER \ Software \ Trace Software \ SolidWorks Electrical \ Settings CustomTempDir”。
• 将“CustomTempDir”注册表项的值更改为不包含空格的路径。例如; 'CustomTempDir = C：\ TEMP'。如果“CustomTempDir”注册表项不存在，请将其创建为新的字符串值。确保使用实际存在的路径（C：\ TEMP）。如果您不遵循此步骤，“导出PDF文件”功能将不会返回错误，但不会创建PDF文件。
• 从http://download.pdfforge.org/download/pdfcreator安装或重新安装PDFCreator软件。
  + `, J9 }* x9 H9 d) t
  • 选择一种安装语言，然后单击“确定”按钮。
  • 在欢迎页面上，点击“下一步”按钮。
  • 在“选择组件”部分，禁用“PDF Architect 5”。
  • 点击“下一步”按钮。
  • 点击“安装”按钮。
  • 'PDF Architect - 安装具有免费功能的PDF Architect'点击'不，谢谢'按钮。
  • “免费获取Web Companion PRO”。选择“不，不要保护我”，然后点击“下一步”按钮
  • 点击“完成”完成安装。


如果安装了PDFCreator软件，则会出现一个对话框，提示您为默认主页和PDF Architect 5安装Web Companion加载项。SOLIDWORKS技术支持建议您选择“否，不保护我”选项以拒绝安装这两个应用程序。PDF Architect 5可能会干扰启用其他SOLIDWORKS插件产品。

一旦安装了PDF Creator，您应该可以创建PDF文件并打印电气图纸。

/ k+ L) M) s- w6 \5 g3 ~

请注意：安装PDFCreator软件可能导致SQL数据服务关闭，如启动软件时提示无法连接数据库，请到计算机服务选项中启动相关服务。
