[推荐] CAD几何作图竞赛题（2018年8月），竞赛结果已公布

 关闭 [复制链接]
2005llnn
发表于 2018-8-15 11:52:04 | 显示全部楼层 |阅读模式 来自： 中国广西
安装
主题分类用于问题归类:

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 2005llnn 于 2018-8-26 14:35 编辑 * }! y0 W5 i1 J, M/ P2 z8 x
9 H" |4 @9 u! z% o8 a, F8 z7 s/ a5 L9 _6 f
感谢会员muhdi提供练习题  ) N+ q5 J1 X7 T5 K, _2 w
基础综合练习75  y' e; e. g+ r4 K% M; f- N
* |4 \! P5 u* V3 g( H" B: G, Z. Z5 V$ q( t
用AutoCAD作图法求出该题要求的5个数值。 0 F4 n  ^, s3 ^' F, M$ f: @
尺寸精度要求精确到小数点后4 位。角度单位必须使用十进制度数,不得使用度/分/秒,百分
7 A# t3 B6 \) H1 v度和弧度,精度也要求精确到小数点后4位。. m$ \" M9 }! j1 ~$ n2 T1 C
2 U( c5 M3 s* [3 u# K0 Y. y' O2 W
参赛会员注意：图片以“附件”形式上传，不要点击“插入全部附件”，6 V4 ?2 K4 [% {- h; Y
阅读权限设置为“最高权限”。
3 g) V0 }  T  ^2 [/ m, w4 O. P0 S7 B答题请在本主题帖内发回复帖) [, Y8 ^) ]' a1 N9 ~& T4 Q; {3 ~

0 P' Z% `3 j7 P$ P$ `8 E1 Q% @/ m8 P
回复

举报

2005llnn
 楼主| 发表于 2018-8-15 11:53:49 | 显示全部楼层 来自： 中国广西
本帖最后由 2005llnn 于 2018-8-26 14:36 编辑
! z' t+ u' Y& D5 J4 K2 z$ ]
' d- Z9 |& ~- p1 ^CAD几何作图竞赛题（2018年8月），至8月22日止( ~+ A% V7 G. [9 U5 w" q

2 C5 Y$ C8 G9 Y" W一.竞赛题目（参见附图）. y; p: C" s4 V5 s7 D5 D/ [
用AutoCAD作图法求出该题要求的5个数值。 0 M+ ~9 ~+ `$ Y- i5 ?1 ]
尺寸精度要求精确到小数点后4 位。角度单位必须使用十进制度数,不得使用度/分/秒,百分3 O( K/ u5 p. L
度和弧度,精度也要求精确到小数点后4位。' R+ x$ w) r3 q1 ?7 k% C" g: E
* X8 x  F- z  i% u- B
8 s" ?& ~- N4 s5 }  {  V
二.竞赛要求" D& r0 J- R- p, _2 y; V
会员、技术团队成员都可以参加，版主不参加，使用AutoCAD、ACM和MDT二维软件，% n% R3 Q: W9 L
在规定时间内将作出的jpg附件在本主题下跟帖发表，只提供数值而没有所作图的截图或
! ]/ Y4 z$ [0 G% K+ ]8 t' v4 y* X2 Zdwg附件，将不予评奖。
8 e8 I' D6 \: b5 Q& G! u8 E附件阅读权限定为最高权限。活动结束后由版主统一取消阅读权限。
8 `& u* K$ P9 l- u: Y禁止会员利用马甲一起参赛，发现将严惩。# G0 ?- l' \0 \9 r6 n
: d% R# Y1 ?: I+ k
三.竞赛时间
/ Z+ H' z1 z$ s! k9 U' q/ G2018年8月15日至2018年8月22日。5 e* W* v) a" [% ]# R7 Z3 X; T8 o

0 Z0 T3 K( r9 b' i  E# q四.·评选时间及方法. Z- {0 P& E( P* t5 n. C
2018年8月23日-2018年8月25日，由三维网技术论坛CAD版块
/ Z/ z3 t3 p+ g8 k版主为评委，内部评选出各奖项。
5 Z7 W  r8 R! X1 u' s) ?2 j6 |& ]! y2 L- I* `$ P  h) h
五.奖励
+ D  E7 k/ q3 B1、一等奖：5题全对奖励三维币50；
4 [5 ?! ]+ h. M- b: i0 W2、二等奖：答对4题奖励三维币40；
) S  {/ k! J! e" N' p& D/ w7 u3、三等奖：答对3题奖励三维币30；
& f; K, R# Q8 z. R( C. ^4、四等奖：答对2题奖励三维币20；
& T. Z0 K) R' }6 B5、五等奖：答对1题奖励三维币10；
! t3 Y  M2 `: D7 n6、作图基本符合要求者先各奖励10个三维币；0 I3 o3 Q; Q, U  G: S
7、根据竞赛实际情况会对奖励规则进行适当修改。
! a; L4 d1 d" u" g9 H9 l1 E# h+ a7 j/ T, P. `8 G$ [
六.其它' R! n1 w1 y+ a7 N6 ~
竞赛结束后在本帖发回复帖进行点评和讨论。( N  U: C* {; D: o' v
, `: H$ m) V3 i7 P7 ]! l( D, p, d
竞赛已结束，评定成绩见下表：
6 |% x4 l5 P+ A  ]' I6 X$ |
楼层
用户名
A
B
C
D
E
正确数
标准答案
75.3370
87.5254
66.0053
76.1246
16173.2946
　
3

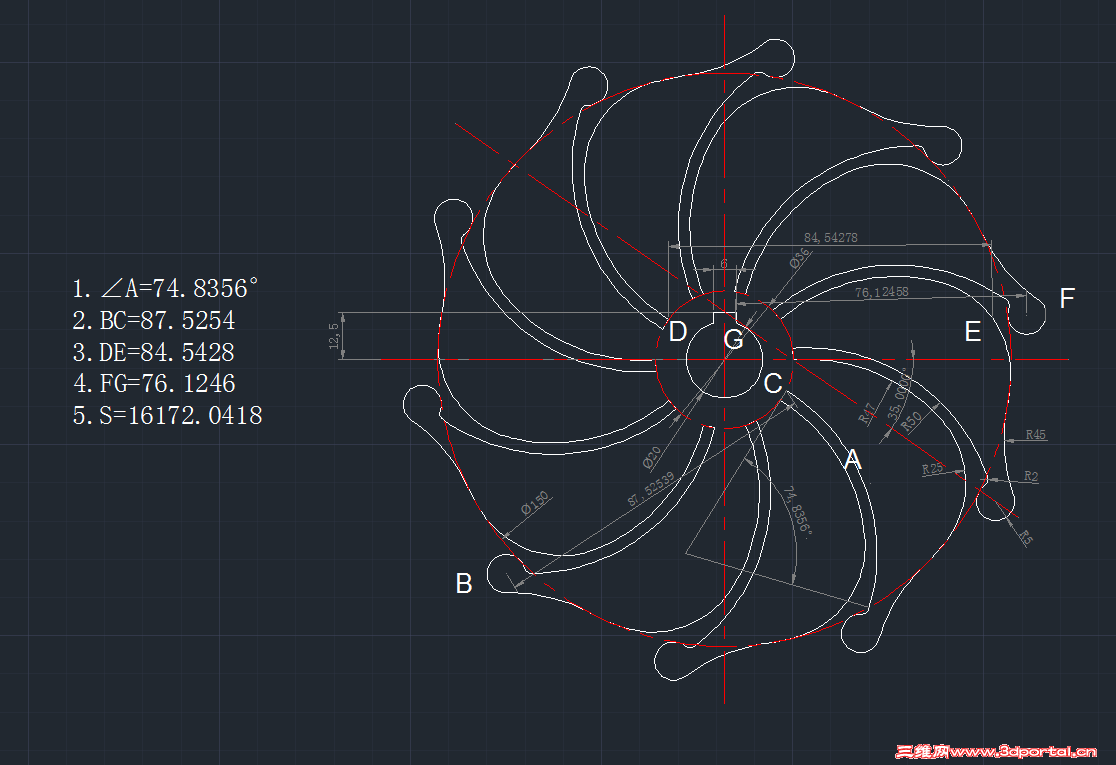

silibo
74.8356
87.5254
84.5428
76.1246
16172.0418
2
4
欧阳子涵
75.3370
87.5254
66.0053
76.1246
16173.2946
5
5

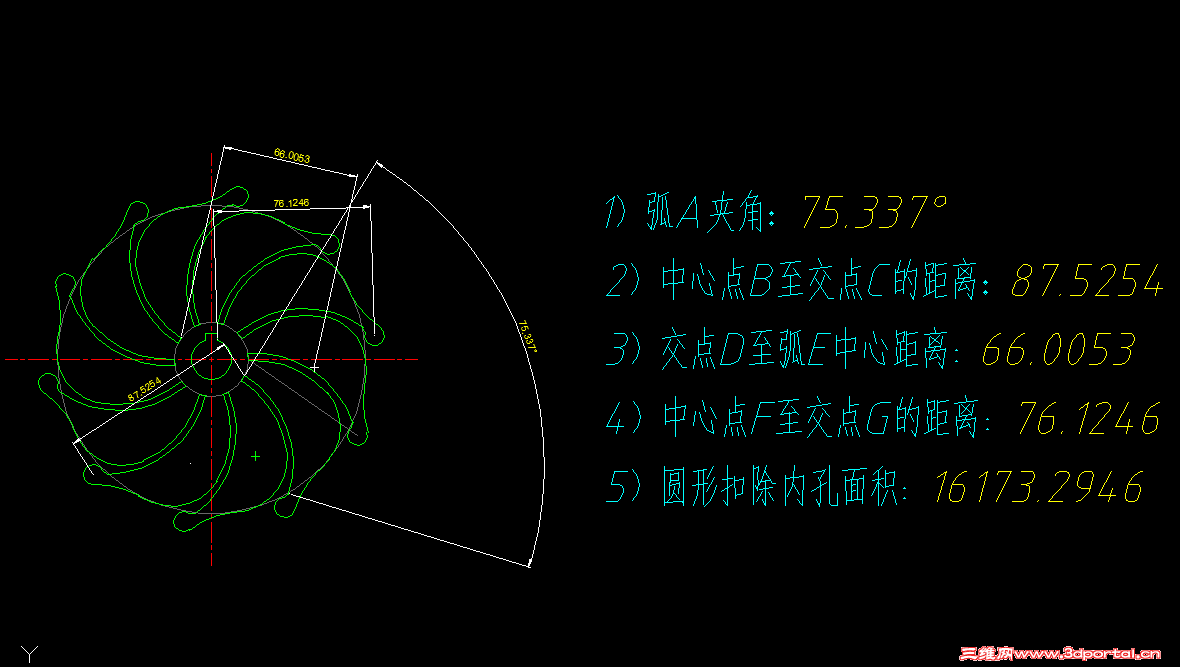

qq82802681
75.3370
87.5254
66.0053
76.1246
16173.2946
5
6
幸福_真好
　
　
　
　
　
0
7
gongwen0519
75.3370
87.5254
66.0053
76.1246
16173.2946
5
8
TKG-09
75.3892
87.5703
66.0053
76.1696
16176.7614
1
9

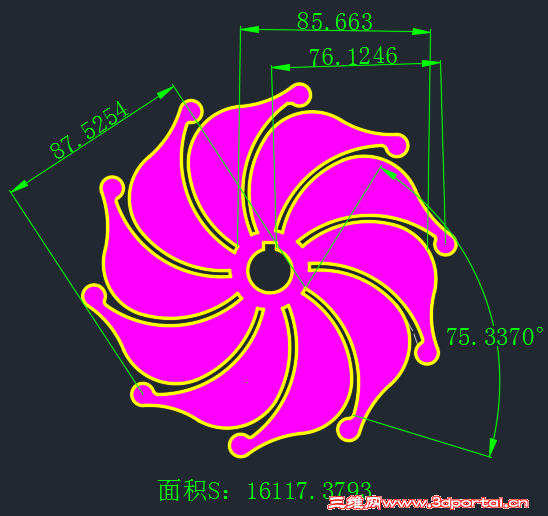

搜一搜
75.3370
87.5254
　
76.1246
16117.3793
3
10
gerald_lee
77.3313
87.5703
66.0053
76.1696
16187.3877
1
11
chenqi
75.3892
87.5703
66.0053
76.1696
16176.7614
1
12
大隐于市
75.3370
87.5254
66.0053
76.1246
16173.2946
5
13
唍媄緈福
75.3370
87.5254
84.5428
76.1246
687.8042
3
14
zjp
　
　
　
　
　
0
15
kuangben8
75.3370
87.5254
66.0053
76.0937
16173.2946
4
16
wupeiqi
75.3523
87.5254
66.0019
76.1246
16172.4947
2
17
yj1975
75.3370
87.5254
66.0053
76.1246
16173.2946
5
18
wheasy027
75.4044
87.5703
66.0019
76.1696
16175.9508
0
19
wufuwen
75.3370
87.5254
66.0053
76.1246
16173.2946
5
注:表中文字为红色者，代表答案错误；空白者代表未提供答案或答案不明确
- ]" C. o$ I& k) d! X7 A& L! O& r

竞赛评分.rar

15.55 KB, 下载次数: 4
回复 支持 反对

举报

silibo
发表于 2018-8-15 13:45:04 | 显示全部楼层 来自： 中国浙江宁波
本帖最后由 woaishuijia 于 2018-8-23 04:15 编辑 % j, G8 B1 R: m3 V% o5 X7 D) l

/ ]: V7 y/ Z5 l) [) t好久不参与了，不知道能对几个

评分

参与人数 2三维币 +30 收起 理由
2005llnn + 20 四等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

欧阳子涵
发表于 2018-8-15 13:51:20 | 显示全部楼层 来自： 中国上海
本帖最后由 woaishuijia 于 2018-8-23 04:15 编辑 + Z* T4 N. x6 f1 |+ `' ^' n. q

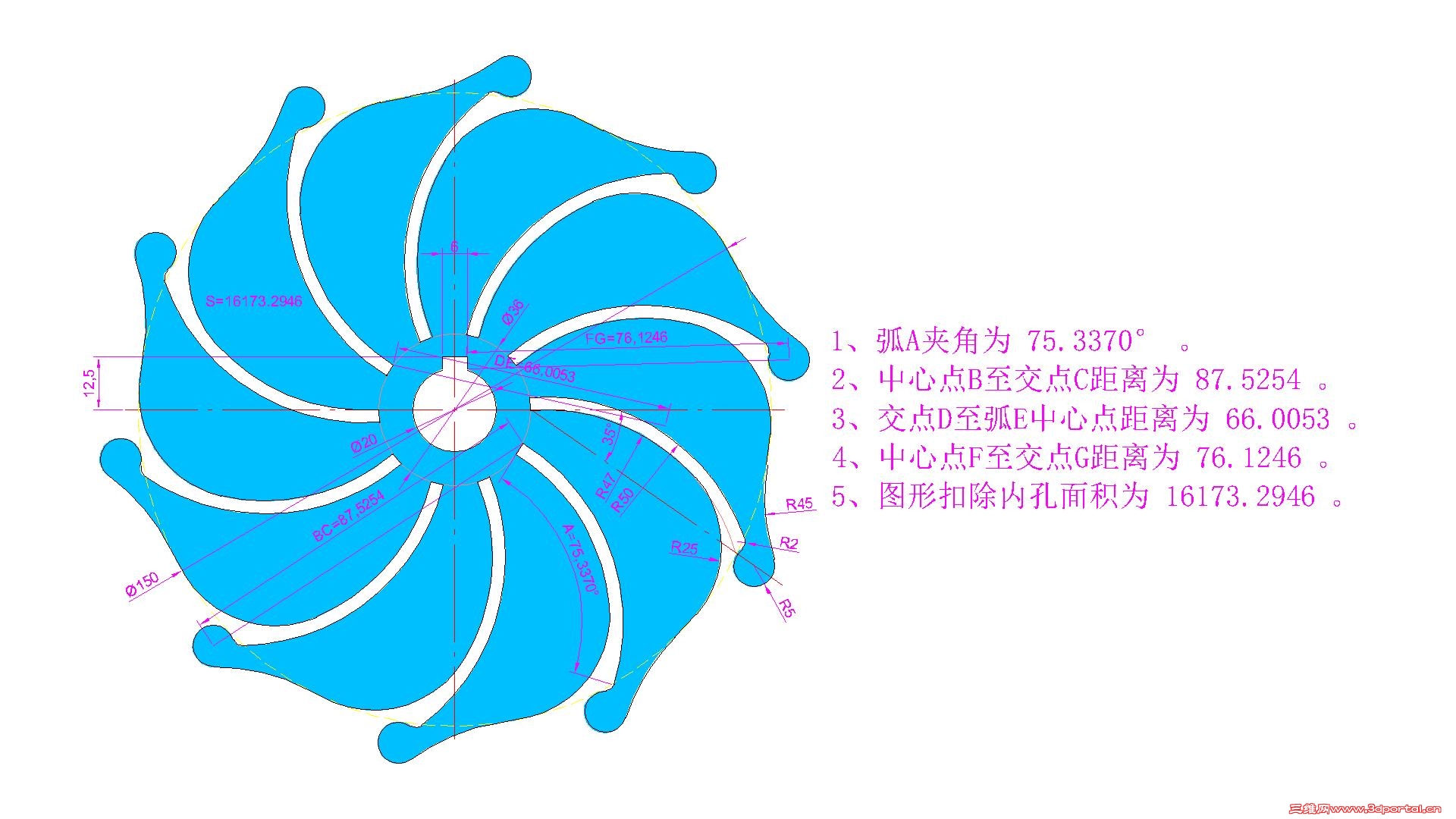

4 K, J3 h/ H  h! q) n9 S# q3 _9 N看能对几题！
) x* T, C5 j! K6 Y7 X8 c8 W

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

qq82802681
发表于 2018-8-15 20:06:35 | 显示全部楼层 来自： 中国浙江杭州
本帖最后由 woaishuijia 于 2018-8-23 04:16 编辑 ( E. h2 S3 _+ @9 Y7 N
* N6 ~- ~6 m  g. Z% d5 z
201808% q: E: k6 v2 T! c7 M

3 P1 w5 r; i& q1 W2 n& Y& r

201808.rar

736.15 KB, 下载次数: 15

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

幸福_真好
发表于 2018-8-16 17:19:52 | 显示全部楼层 来自： 中国江苏苏州
本帖最后由 幸福_真好 于 2018-8-17 10:01 编辑 ! a2 Y' G- X' J6 n& O
9 W2 M- H+ Y" |5 T' s# u2 p& o+ q
答题 提交看不到添加附件，签到显示个小的矩形暗框？？？？？什么东东

点评

2005llnn
点回复后，帖子右上角有个高级模式，点此进入。  发表于 2018-8-17 10:36
回复 支持 反对

举报

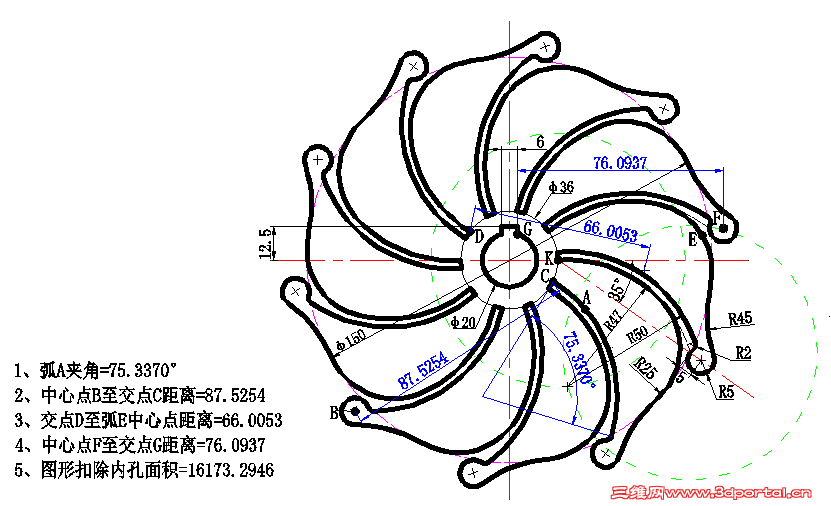

gongwen0519
发表于 2018-8-17 14:24:06 | 显示全部楼层 来自： 中国湖南岳阳
本帖最后由 woaishuijia 于 2018-8-23 04:27 编辑
/ R5 h* }0 {9 |5 J* p0 j
- o+ W& r5 _* s6 f6 k. |/ a匆匆交作业：$ N+ n& Q) ]3 H- }+ ~4 J- h& _
9 @; A6 l7 B3 n1 O2 Z, X# K

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

TKG-09
发表于 2018-8-17 15:44:44 | 显示全部楼层 来自： 中国湖南
本帖最后由 woaishuijia 于 2018-8-23 04:19 编辑 : C% o. `3 b: P& Y5 T: w  q- z

9 s9 {1 D3 v9 \$ f2018.08 作业。
3 C' f) N) E3 G& z# \

评分

参与人数 2三维币 +20 收起 理由
2005llnn + 10 五等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

搜一搜
发表于 2018-8-17 16:08:31 | 显示全部楼层 来自： 中国浙江台州
本帖最后由 woaishuijia 于 2018-8-23 04:19 编辑 6 h- Q/ O; u. w: U( o
6 u$ b: ~& ]+ F7 z6 O
好久没练习了，看看有没有退步。
6 m4 Z$ q5 A$ r5 s$ G; m QQ图片20180817160654.png
. b. y$ C1 ]3 O/ g2 d8 I) f, h. M

评分

参与人数 2三维币 +40 收起 理由
2005llnn + 30 三等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

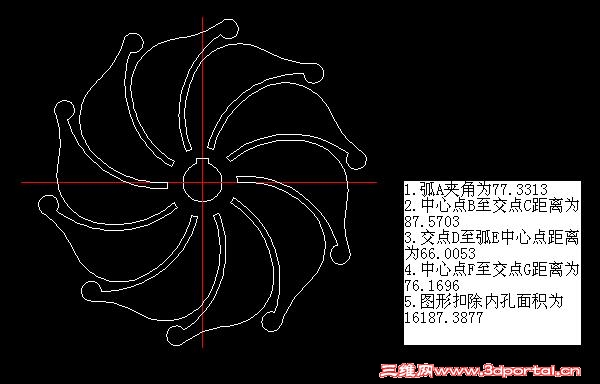

gerald_lee
发表于 2018-8-17 17:14:26 | 显示全部楼层 来自： 中国天津
本帖最后由 woaishuijia 于 2018-8-23 04:20 编辑
- q. f6 t8 z8 J( G& i6 g7 I9 J
4 q* u: m) m( _- J! N5 R8 d交本月作业。+ a& x, G" c  m8 c, a6 |

评分

参与人数 2三维币 +20 收起 理由
2005llnn + 10 五等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

chenqi
发表于 2018-8-17 17:42:12 | 显示全部楼层 来自： 中国江苏镇江
本帖最后由 woaishuijia 于 2018-8-23 04:20 编辑 - R0 K% a6 ~. |+ v! t. Q* i6 r. R( o4 X

9 m4 l4 T* n" l' L交2018年8月作业

2018年8月题.pdf

94.17 KB, 下载次数: 2

评分

参与人数 2三维币 +20 收起 理由
2005llnn + 10 五等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

大隐于市
发表于 2018-8-18 14:58:47 | 显示全部楼层 来自： 中国安徽合肥
本帖最后由 woaishuijia 于 2018-8-23 04:21 编辑 : |; z% W8 i  \4 ~  y8 P
) I( y. Q7 G3 f
交8月份作业了。: a: [% ~1 }: Y

2018年8月习题

2018年8月习题
* k- h- |8 z3 u4 _& I8 x! L% @" `3 b

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

唍媄緈福
发表于 2018-8-18 21:23:16 | 显示全部楼层 来自： 中国四川成都
本帖最后由 woaishuijia 于 2018-8-23 04:23 编辑
0 j% i0 L5 x) i+ g  `8 [3 e& H% X5 O  d: Z" f
8月作业
. a" t; X3 G: ?2 ]

评分

参与人数 2三维币 +40 收起 理由
2005llnn + 30 三等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

zjp
发表于 2018-8-19 22:40:26 | 显示全部楼层 来自： 中国浙江温州
本帖最后由 zjp 于 2018-8-22 14:44 编辑 " U8 S2 I# s) x
  X1 Q' }/ Q1 p  R* p: t! p
支持下，上传好难弄啊，权限 也弄不了
回复 支持 反对

举报

kuangben8
发表于 2018-8-20 14:33:48 | 显示全部楼层 来自： 中国辽宁营口
本帖最后由 woaishuijia 于 2018-8-23 04:23 编辑
: x8 R  d8 O" |2 c8 H
) V6 }$ F" Y" J: {! h* B: ?( {: x2018年8月竞赛题
, e( P5 W. ]$ M# \! s  r! A9 V6 N  e/ n0 R3 N1 A
1534746726(1).jpg 0 `+ i7 w/ t6 F2 m7 [
& i# c7 z7 X2 d# w, H% X. V- x

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

wupeiqi
发表于 2018-8-20 15:16:35 | 显示全部楼层 来自： 中国江苏苏州
本帖最后由 woaishuijia 于 2018-8-23 04:24 编辑
; p5 ]6 c0 z8 i; g* ?  q
: f5 r$ L0 T( i& E8 D/ @3 v参与练习，提交啦！
' n+ C1 M  J2 t- w0 J7 Y' p$ M 8月份练习.png

评分

参与人数 2三维币 +30 收起 理由
2005llnn + 20 四等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

yj1975
发表于 2018-8-20 15:49:05 | 显示全部楼层 来自： 中国湖北宜昌
本帖最后由 woaishuijia 于 2018-8-23 04:24 编辑
) H% s, ?- y/ G1 K6 u

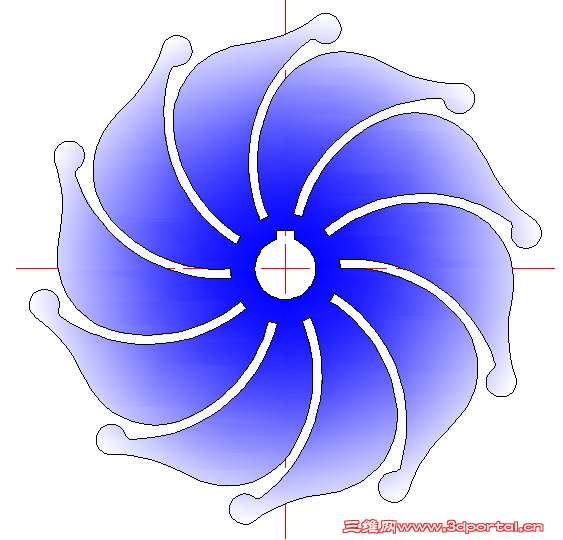

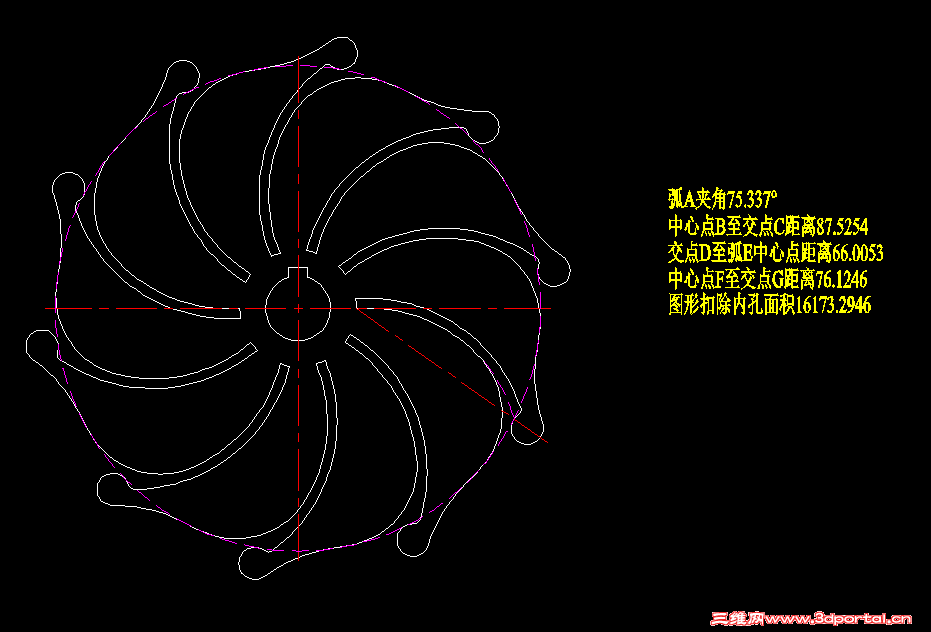

; B6 o# x* E( e; ~' ^[url=]QQ图片20180820154729.png[/url]
' J/ l/ ^# R! u7 c, j  N3 w" u9 d, [

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

wheasy027
发表于 2018-8-21 10:37:11 | 显示全部楼层 来自： 中国湖北鄂州
本帖最后由 woaishuijia 于 2018-8-23 04:25 编辑
! ?/ N0 l9 u" ^! N  o' @
% _! N6 f0 R. }2 i; ]. d5 Z3 h# G继续活动活动大脑！- q9 r2 X0 b" _* A3 H, _

wheasy027_201808.pdf

288.17 KB, 下载次数: 2

201808cad

评分

参与人数 1三维币 +10 收起 理由
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

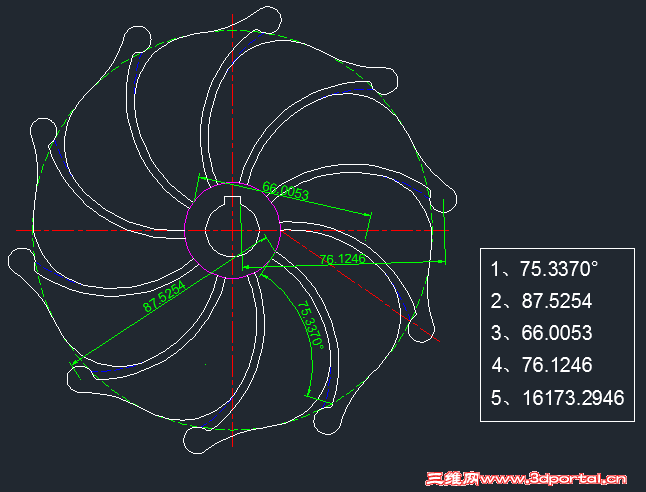

wufuwen
