[讨论] 钣金圆管等径弯头和牛角弯头

[复制链接]
keilei001
发表于 2018-3-19 16:51:48 | 显示全部楼层 |阅读模式 来自： 中国广东肇庆
钣金
主题分类用于问题归类:

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 keilei001 于 2018-3-24 21:13 编辑
8 [5 K" ~% C  z8 w, M7 n- J' m5 [, U3 S4 ?6 [/ D/ Q* H% [
平时很少接触钣金，所以SW的钣金也没怎么学，SW钣金还没入门。
) u0 n9 t; z7 p8 K! o# Q弯头建模没什么难度，难的是如何把几节弯头一次展开。0 k  }! }* V9 |1 K
有幸看到莱虫哥的牛角弯头教程，跟着教程做了练习，期待各位有更好的做法。
8 j4 @# D9 E! H& t( t: |' n  k4 Q( P& r* e& {
这是莱虫哥的教程
! M' y7 E3 u/ H3 N3 x6 b 虫哥教程.gif
+ R# K" d+ j! ~2 ^% T- {; n4 Y, L  e9 Z. c+ L6 t& Q
! {4 t7 s- P4 t$ Q$ @/ }# }! @
6 ?4 j4 p4 y& ?9 P1 C8 \
* H1 {! I3 ^& G! U/ E$ g
这是我的作业
& c  m" i& k8 P' n& z9 s 作业.gif ! B8 |* g$ f3 A% g" f

) C' ?$ c/ a% x1 f' O( K/ g根据zqm老大的建议，画了一个牛角弯头的参数化模型。1 {; h+ j* C6 W$ r+ M1 }( o
1 E. a3 B6 {- i0 {% l8 O- a+ G
4 m  O/ c) X* a0 X6 h7 \/ V3 i4 N' G5 ~, C) F& C* U& X$ h& a: z: s
+ C4 `$ H1 B& Q. `# a8 p8 F) P: ]

8 Z# o2 }/ [  h. B8 K9 O, k
回复

举报

keilei001
 楼主| 发表于 2018-3-19 16:56:36 | 显示全部楼层 来自： 中国广东肇庆
等径弯头不难，这是我结合莱虫哥教程的另一个做法。. [6 M8 |8 w3 U+ d3 @

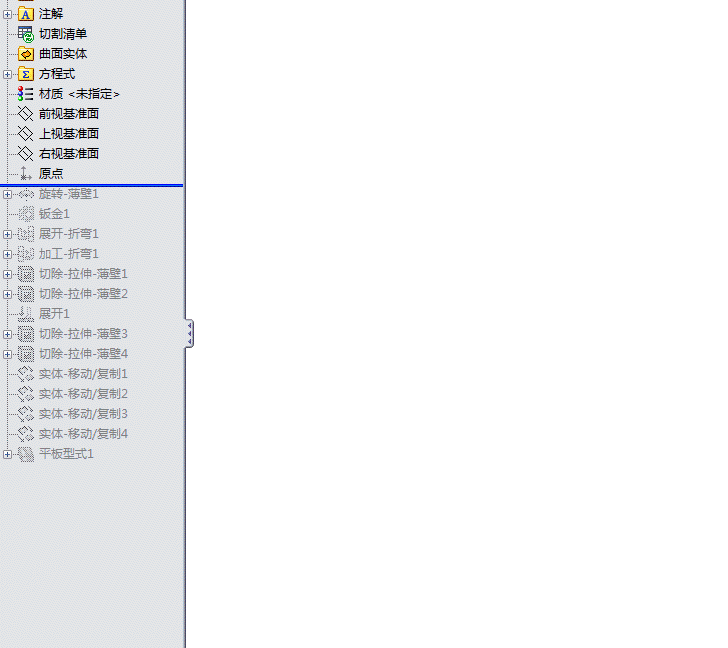

5 b& D; H' W  R* B) ~* d6 e; g, [单独展开
" U2 t' l5 F" v  _$ }; \6 g 等径弯头单独展开.gif 2 {% D$ L; |: J

* [% U2 V% m6 Y$ w% G一次同时展开6 D0 e$ t0 z: r  B
* Y& I) j: f( R( x- q2 C! @& v: v3 K8 d1 x
; P+ [4 J' a- ]
回复 支持 1 反对 0

举报

keilei001
 楼主| 发表于 2018-3-19 16:58:38 | 显示全部楼层 来自： 中国广东肇庆

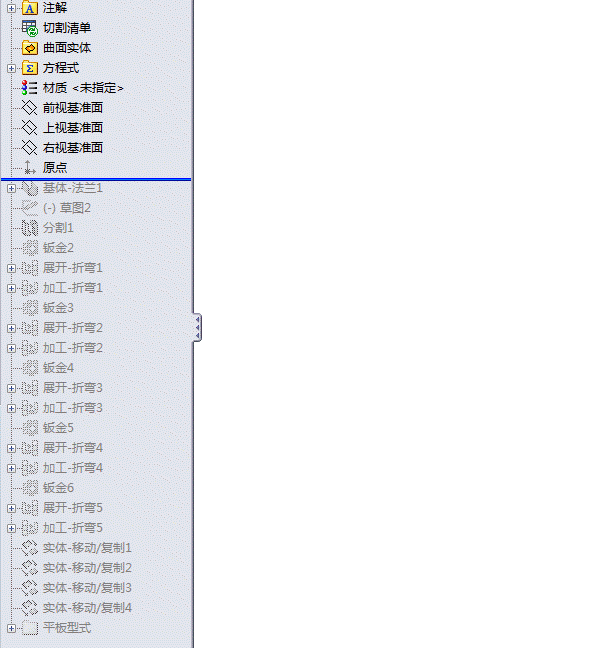

再来个牛角弯头
' U2 k1 p2 z! g# A) y& {9 p/ p5 A5 Y/ s1 E
单独展开# P1 W2 D; c9 m5 z! ~1 }5 ^: L
2 g6 R7 {4 }) d5 A9 ]0 w5 m8 \! W: i
一次同时展开0 {: [7 Q, H, U. M3 n0 h
牛角弯头一次展开.gif " S( L. s- d* S) G0 N
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-3-19 17:06:17 | 显示全部楼层 来自： 中国广东肇庆
本帖最后由 keilei001 于 2018-3-21 01:46 编辑 + H0 |2 \. N. j

, X. a5 S( A1 X1 o由于平时极少接触钣金，偶尔有钣金的活我也是用钣金放样软件搞定的。0 r/ I5 K2 n7 E% _8 c) M
听从fend5566老大劝告，取消分享。& O( V8 I6 u" i, g: @
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-3-19 18:07:09 | 显示全部楼层 来自： 中国广东肇庆

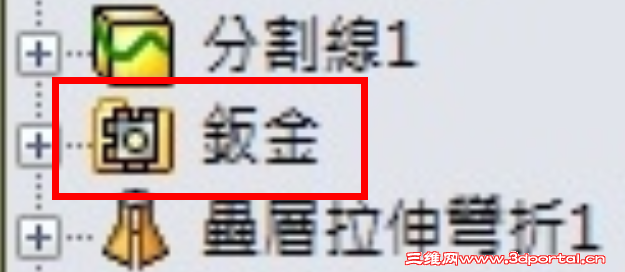

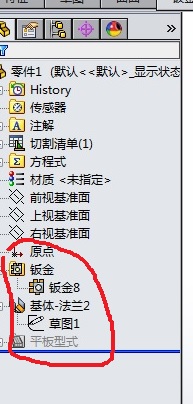

请教各位，这个钣金文件夹的图标是怎么弄出来的？
5 j, [" T/ N% b  {9 _  }
1 S! V7 i. ]0 X0 {" |4 n 2018-03-19_180351.png % i# t( n3 e* P1 t; G7 J4 ]2 F+ f
2 s" u4 K* b* q8 a" g* @; {
回复 支持 反对

举报

BAILIDUU
发表于 2018-3-19 20:39:41 | 显示全部楼层 来自： 中国江苏无锡
有没有原文件啊，下载来学习一下
回复 支持 反对

举报

BAILIDUU
发表于 2018-3-19 20:40:43 | 显示全部楼层 来自： 中国江苏无锡
keilei001 发表于 2018-3-19 16:56
$ _3 u& F) e, v! s: z. b0 p/ T5 P等径弯头不难，这是我结合莱虫哥教程的另一个做法。
* x4 [+ R' g5 V1 ~
! L9 y) o2 i, u+ n/ u. f单独展开

/ b# ~1 p5 _) ]9 t) g有没有原文件，想学习一上
回复 支持 反对

举报

22553711
发表于 2018-3-20 10:08:42 | 显示全部楼层 来自： 中国江苏常州
感谢K大无私分享，说不定哪天就用上了

点评

keilei001
阿木好，试试那个牛角弯头的实体移动复制，不好搞的。  详情 回复 发表于 2018-3-20 10:48
回复 支持 反对

举报

snake_chen
发表于 2018-3-20 10:12:03 | 显示全部楼层 来自： 中国上海
keilei001 发表于 2018-3-19 18:07
6 q: P0 z4 b/ [( z8 q$ z请教各位，这个钣金文件夹的图标是怎么弄出来的？

9 j! v& @+ N: b* I2 t: }9 G0 ?, |有钣金操作了就会出现

点评

keilei001
多谢老大指导，我的就是钣金操作，为何前面没有+号呢？  详情 回复 发表于 2018-3-20 10:51
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-3-20 10:48:31 | 显示全部楼层 来自： 中国广东肇庆
22553711 发表于 2018-3-20 10:084 T/ E- {4 A# p' Z' }
感谢K大无私分享，说不定哪天就用上了

6 ?! z7 x" v8 M阿木好，试试那个牛角弯头的实体移动复制，不好搞的。
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-3-20 10:51:00 | 显示全部楼层 来自： 中国广东肇庆
snake_chen 发表于 2018-3-20 10:12( t; A( w3 c1 m( I; j( N$ G
有钣金操作了就会出现

/ r* J9 J! v7 C9 X: |: H8 y8 B多谢老大指导，我的就是钣金操作，为何前面没有+号呢？
回复 支持 反对

举报

yuiop3600
发表于 2018-3-20 16:53:59 | 显示全部楼层 来自： 中国湖北襄阳
我的2014做不了，薄板旋转后无法转成钣金件

点评

keilei001
不可能的，薄板旋转有没有开缝？  详情 回复 发表于 2018-3-20 17:24
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-3-20 17:24:19 | 显示全部楼层 来自： 中国广东肇庆
yuiop3600 发表于 2018-3-20 16:537 E* q* Q2 A9 F
我的2014做不了，薄板旋转后无法转成钣金件
; v+ {; @/ X8 P3 ]  j
不可能的，薄板旋转有没有开缝？
回复 支持 反对

举报

DaveChan
发表于 2018-3-21 08:32:41 | 显示全部楼层 来自： 中国广东深圳
keilei001 发表于 2018-3-19 18:07% d* S+ P* v' Y3 r+ Y5 E$ A+ ?
请教各位，这个钣金文件夹的图标是怎么弄出来的？
' l; [+ r/ U9 v( ^+ t/ A6 {
版本问题，2013或者2014开始的

点评

keilei001
请DaveChan老大帮忙看看，3楼的第二图，那红绿灯不灭是何原因？  详情 回复 发表于 2018-3-21 09:39
keilei001
原来如此，多谢DaveChan老大解惑!  详情 回复 发表于 2018-3-21 09:31
回复 支持 反对

举报

yuiop3600
发表于 2018-3-21 08:37:47 | 显示全部楼层 来自： 中国湖北襄阳
本帖最后由 yuiop3600 于 2018-3-21 09:30 编辑
3 p- N3 E& @+ K, g2 h9 u
keilei001 发表于 2018-3-20 17:24
! \+ E) ~& L7 ~* d6 E9 K+ a0 a/ h不可能的，薄板旋转有没有开缝？
7 F% [( \% c" f- R( V/ N" B
开缝了，旋转359度不就开缝了吗？图片无法上传。

点评

keilei001
那就只有两个可能了：一是我运气好，二是你的操作不对。  详情 回复 发表于 2018-3-21 09:33
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-3-21 09:31:33 | 显示全部楼层 来自： 中国广东肇庆
DaveChan 发表于 2018-3-21 08:32
6 |) e0 ~/ p8 ~4 K3 ?+ A8 Q版本问题，2013或者2014开始的
: n1 |: a9 U6 _# L; I8 ?! Z$ s
原来如此，多谢DaveChan老大解惑!
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-3-21 09:33:53 | 显示全部楼层 来自： 中国广东肇庆
yuiop3600 发表于 2018-3-21 08:37& W0 S, h2 f+ f
开缝了，旋转359度不就开缝了吗？图片无法上传。
/ F  R4 @* Y9 W0 g. x+ R
那就只有两个可能了：一是我运气好，二是你的操作不对。
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-3-21 09:39:40 | 显示全部楼层 来自： 中国广东肇庆
DaveChan 发表于 2018-3-21 08:32
  n3 i6 f9 w6 C版本问题，2013或者2014开始的
8 Y* |: A% E- p) [" h7 Q5 q
请DaveChan老大帮忙看看，3楼的第二图，那红绿灯不灭是何原因？
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-3-21 14:02:44 | 显示全部楼层 来自： 中国广东肇庆
本帖最后由 keilei001 于 2018-3-22 03:45 编辑
0 @0 }7 Q3 ]9 C  u* v4 c+ k
( G% z" [; B# e% j. U; V8 m$ m- |2017的钣金和2012有点不同。
回复 支持 反对

举报

s_un
发表于 2018-3-22 15:10:07 | 显示全部楼层 来自： 中国山东青岛
没事跟着做一个
* R0 e3 b8 |: N% E+ m
回复 支持 反对

举报

aaafeiji
发表于 2018-3-22 22:04:15 | 显示全部楼层 来自： 中国四川乐山
大神，能不能发个源文件？？关键一步，移动实体那一步卡住了，对不正

点评

keilei001
文件传上，共同学习。  详情 回复 发表于 2018-3-22 22:32
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-3-22 22:32:00 | 显示全部楼层 来自： 中国广东肇庆
aaafeiji 发表于 2018-3-22 22:04
: r6 n/ X' W! H) g$ e  S大神，能不能发个源文件？？关键一步，移动实体那一步卡住了，对不正

% t* s# X2 e) X. ]% [我不是大神，文件传上，共同学习。
4 z" M" }/ ?" g9 @1 Y
( N1 f5 O$ M' q( D# L( y$ ~; O 牛角弯头作业2012.rar (275.9 KB, 下载次数: 129)
回复 支持 反对

举报

抒怀新
发表于 2018-3-23 08:18:48 | 显示全部楼层 来自： 中国江苏镇江
keilei001 发表于 2018-3-22 22:32% M( n2 `7 [& W' d; i: O$ D7 }0 X
我不是大神，文件传上，共同学习。
/ v6 L- `* L4 C7 {0 `8 Z0 P4 ?
K大的档案总是有很多学习的地方。& k* }+ E  d, Z3 `# b/ x  \
请教K大，为什么旋转的时候，饶Z轴旋转，根据右手定则，应该是往左边旋转啊，* \) j/ R+ I7 t  L  h: l3 ^
也就是如果要向右旋转应该是-22.5°，感觉软件这个结果不明白，请K大指教
( J- v5 j5 ^) M" z, d3 X
! Z0 w! A! x& n. A; `) u5 }! c 2018-03-23_8-15-23.png : E! V9 Z6 r) f6 \) }  W

点评

keilei001
角度向左转为正，向右转为负，右手定则没错。 这是一个组合的旋转，抒大的困惑是由于Y轴的那个180度所造成的错觉。 请抒大把Y轴的180度改回0，单独绕Z轴观察一下，困惑就会一扫而空。  详情 回复 发表于 2018-3-23 10:12
回复 支持 反对

举报

keilei001
 楼主| 发表于 2018-3-23 10:12:33 | 显示全部楼层 来自： 中国广东肇庆
抒怀新 发表于 2018-3-23 08:18; h0 C3 i0 u1 R
K大的档案总是有很多学习的地方。: S+ C7 T. b* i8 F5 j' h
请教K大，为什么旋转的时候，饶Z轴旋转，根据右手定则，应该是往左边 ...

8 c. J" j" ~/ A8 G+ f9 g角度向左转为正，向右转为负，右手定则没错。' t) ^3 ^) G, |6 `+ q" q! ~
这是一个组合的旋转，抒大的困惑是由于Y轴的那个180度所造成的错觉。
2 i9 |- t3 S( t' S( v5 C请抒大把Y轴的180度改回0，单独绕Z轴观察一下，困惑就会一扫而空。
回复 支持 反对

举报

抒怀新
发表于 2018-3-23 11:22:22 | 显示全部楼层 来自： 中国江苏镇江
keilei001 发表于 2018-3-23 10:12, K' R: r$ b. q5 x1 L# l2 [
角度向左转为正，向右转为负，右手定则没错。0 _( O: d- W- V. I- R
这是一个组合的旋转，抒大的困惑是由于Y轴的那个180度所造 ...

) S  W' c- l" w& S$ R是否可以这样理解，当X、Y、Z都有数值时，软件默认应该是先饶Z轴，其次Y轴，最后X轴这个顺序来的？？？
" l( a2 f* Y+ |1 o我记得以前帮助文件有这个顺序
2 |6 E# [% S( @! u

点评

keilei001
顺序的问题我就不清楚啦。 我画图建模很多时候是凭感觉，所以我成不了高手的。 比如这个移动复制，角度的正负问题我没去想的，如果正的不对那我就改为负的。  详情 回复 发表于 2018-3-23 16:44
回复 支持 反对

举报
