[求助] 这图如何画3D图？求助高手

[复制链接]
zhanjq2008
发表于 2017-8-2 12:00:16 | 显示全部楼层 |阅读模式 来自： 中国广东广州
安装
主题分类用于问题归类:

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

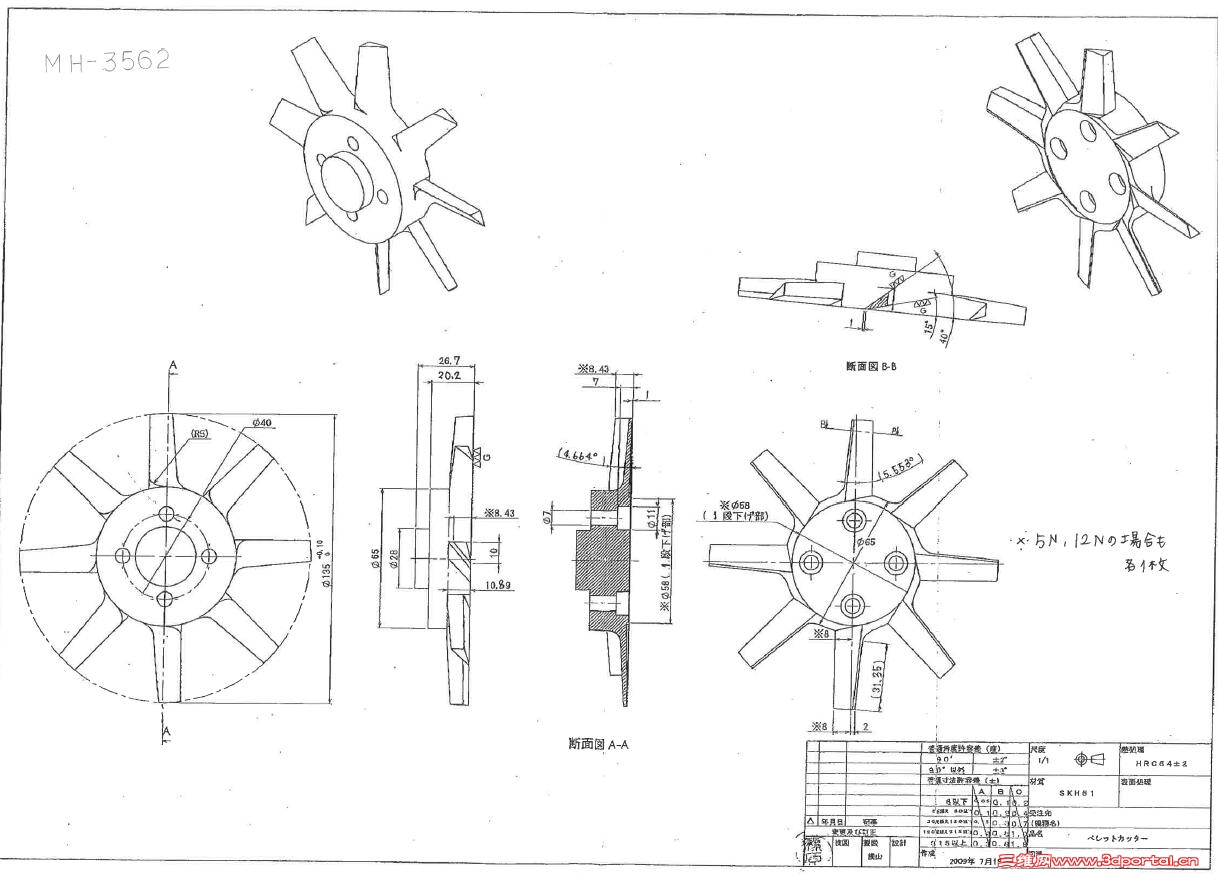

附图如何画成3D图，求助高手了！# }3 c" x* a7 R
70802115901.jpg MH-3562-8　カッター.pdf (161.49 KB, 下载次数: 15)
回复

举报

dsaxingyuner
发表于 2017-8-2 12:59:27 | 显示全部楼层 来自： 中国江苏常州
不错
回复 支持 反对

举报

keilei001
发表于 2017-8-2 14:41:47 | 显示全部楼层 来自： 中国广东肇庆
本帖最后由 keilei001 于 2017-8-2 18:25 编辑
1 x( D+ M1 J& L7 }; L1 O+ i: R1 d

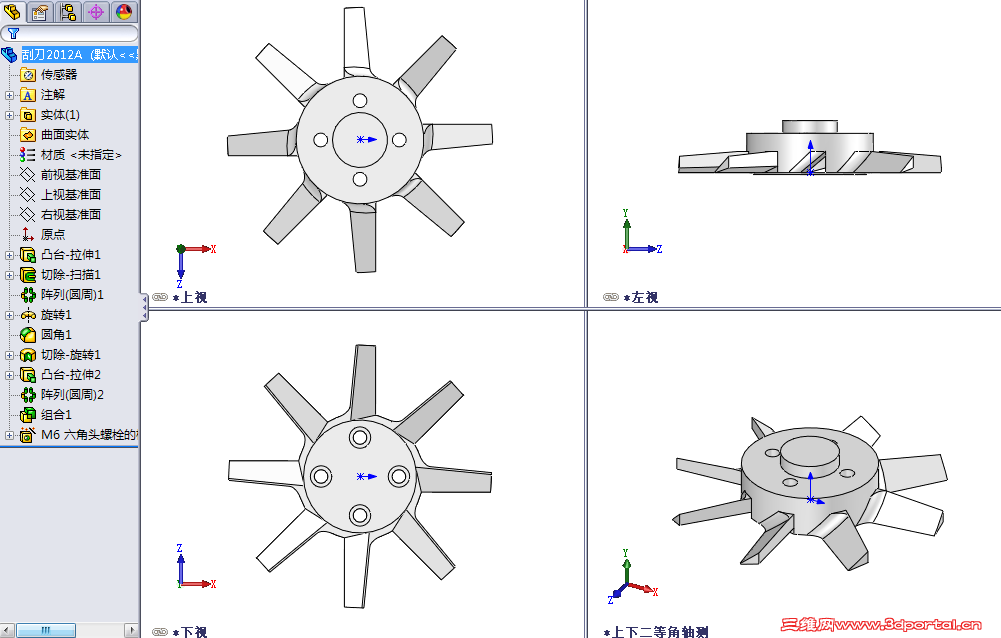

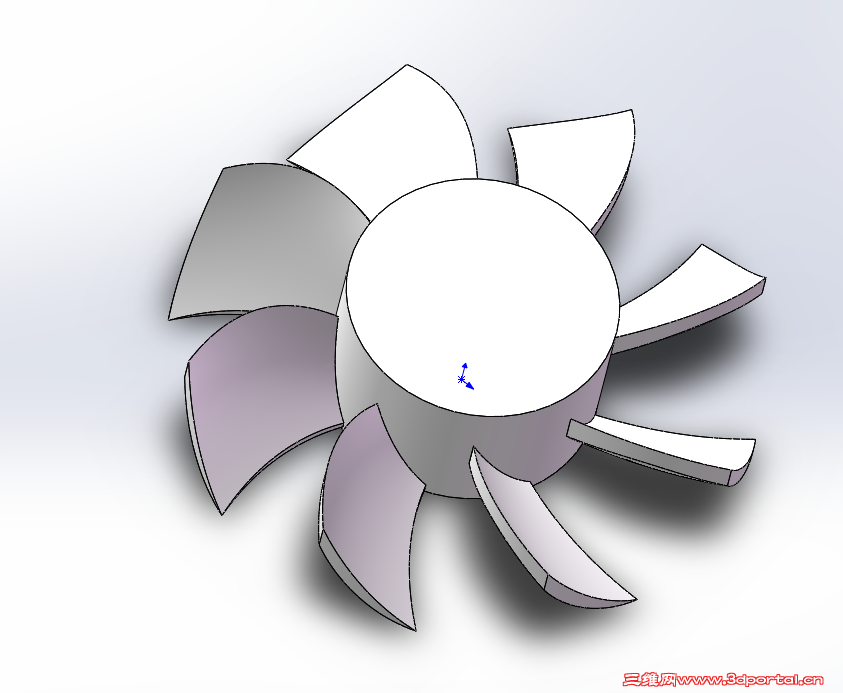

7 T9 B+ ]+ y* I3 `9 W  |7 r试画一下，看是否正确。
$ U1 r, R% u3 J- ?+ T" V9 S 002.png
回复 支持 1 反对 0

举报

王小波很不错
发表于 2017-8-2 14:50:53 | 显示全部楼层 来自： 中国河南郑州
有点相似，你可以看看" a: Z4 ]3 Y' Q/ v. Z; j9 r! b

零件1.rar

438.78 KB, 下载次数: 3
回复 支持 反对

举报

ryouss
发表于 2017-8-2 16:09:34 | 显示全部楼层 来自： 中国浙江嘉兴
本帖最后由 ryouss 于 2017-8-2 17:23 编辑
# C) F4 ]5 y1 Z& ~6 P# @

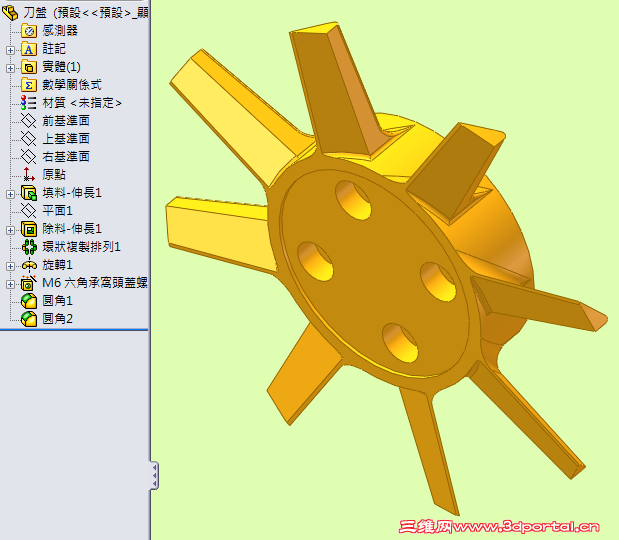

7 \4 U5 e# N5 q/ K有些尺寸很模糊,參考了
/ `" C1 z( I1 B( N5 |& ~$ ~' j, |1 V/ H  m) H. P  ~1 i* s5 M8 L
) F- i- W/ b, T% W. u* x8 x5 H

点评

keilei001
我画得复杂了，向梁大学习。  详情 回复 发表于 2017-8-2 18:12
回复 支持 反对

举报

keilei001
发表于 2017-8-2 18:12:00 | 显示全部楼层 来自： 中国广东肇庆
本帖最后由 keilei001 于 2017-8-2 18:41 编辑 0 g) K" ?2 N' Y# F3 r
ryouss 发表于 2017-8-2 16:09
, n, `1 z" [* d: V6 c有些尺寸很模糊,參考了
; {+ _8 ]( p8 M, f$ U

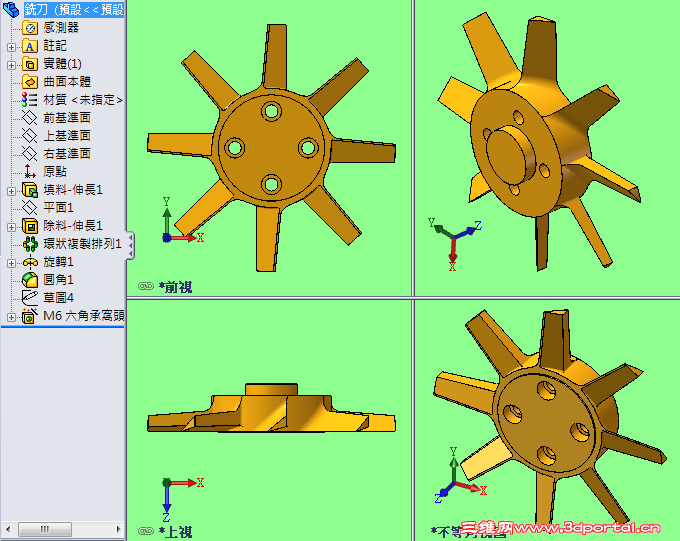

我画得复杂了，向梁大学习重新画了个。
8 d+ G9 n) K  ]% Z6 M0 ]% Y  n7 t
002.png ( h- |% r: i/ u. i4 _3 L

' Z. e; G. m9 G+ \- O2 \0 n+ }传上文件请梁大指正; w7 b: r! A9 B3 l8 X5 f

8 R8 y$ L: T9 Q1 g 刮刀2012.rar (240.27 KB, 下载次数: 8)
回复 支持 反对

举报

ryouss
发表于 2017-8-2 19:12:21 | 显示全部楼层 来自： 中国浙江嘉兴
本帖最后由 ryouss 于 2017-8-2 23:04 编辑
9 o$ T; i  O* X+ b
keilei001 发表于 2017-8-2 18:12
+ q! p1 x5 }+ [* {) w我画得复杂了，向梁大学习重新画了个。
% {: [' \2 u  P5 c8 t

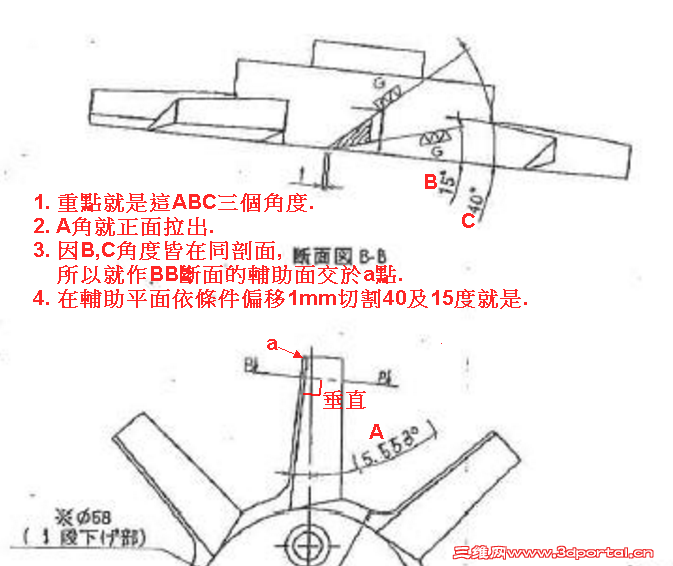

相互研討就是,想法如附图.7 N$ |8 s3 {# \! }! T# l4 b, o$ S
3 W7 v0 X' I; k' `1 e) A
- V7 u. C* K) o5 ]. }
8 U- p0 G) T6 ~* }; O
2 U# j* X" R6 d5 `
回复 支持 反对

举报

wxg263
发表于 2017-8-2 19:47:43 | 显示全部楼层 来自： 中国江苏苏州
ryouss 发表于 2017-8-2 19:12) Q0 ^* P6 V$ Y) }8 C
相互研討就是,想法如附图.
/ i! ?; L& L& z; Z1 G0 S$ Z若是要更精準,圖面應該標示剖面位置!
1 a( N6 \, L8 _
如此细致的分析，真的要像您学习
回复 支持 反对

举报

ryouss
发表于 2017-8-2 20:32:45 | 显示全部楼层 来自： 中国浙江嘉兴
本帖最后由 ryouss 于 2017-8-2 20:33 编辑
: T. o: ~- s# T0 O) `# ]- |" Q; z/ t, E8 P0 C9 P
看仔細日文標註直徑58之台階應該是凹入的,而不是凸出吧?

点评

keilei001
我看来看去都觉得是凸的啊。  详情 回复 发表于 2017-8-4 23:56
回复 支持 反对

举报

zhanjq2008
 楼主| 发表于 2017-8-4 19:37:11 | 显示全部楼层 来自： 中国广东广州
keilei001 发表于 2017-8-2 18:12! n! k5 i8 Y$ W6 V1 o" X9 t
我画得复杂了，向梁大学习重新画了个。

' i7 s0 _/ u1 O1 X) }4 `* a学习了，我自己的画法是从中间画起，结果画来画去都不得其法，我总认为用proe的曲面画法可能会简单些
回复 支持 反对

举报

ryouss
发表于 2017-8-4 20:30:44 | 显示全部楼层 来自： 中国浙江嘉兴
zhanjq2008 发表于 2017-8-4 19:37, ?# E7 v* J/ m6 H
学习了，我自己的画法是从中间画起，结果画来画去都不得其法，我总认为用proe的曲面画法可能会简单些

; K7 U" z" R8 T" a4 C怎麼會是破衣或是砂鍋的問題呢??
9 n; V9 e2 a. q; G5 }看來7#的提示還是沒理解,就給個文件參考了.
/ J" Y9 Z4 x) `3 Q, Q% w8 Q5 v4 N- c+ ~" B: T' o1 t5 {$ m
9 G8 u/ T8 D# i5 m+ i
* H. j$ J; r8 }) D- l+ X& q+ l0 r 刀盤.rar (289.74 KB, 下载次数: 10)
回复 支持 反对

举报

keilei001
发表于 2017-8-4 23:56:45 | 显示全部楼层 来自： 中国广东肇庆
ryouss 发表于 2017-8-2 20:32
9 z/ p+ _8 F  I% x看仔細日文標註直徑58之台階應該是凹入的,而不是凸出吧?
4 J/ r) Y1 K, t7 ~
我看来看去都觉得是凸的啊。
回复 支持 反对

举报

ryouss
发表于 2017-8-5 08:09:32 | 显示全部楼层 来自： 中国浙江嘉兴
本帖最后由 ryouss 于 2017-8-5 08:14 编辑
+ M" v$ y) V' i5 O, _1 [
keilei001 发表于 2017-8-4 23:562 P9 p: ?6 y% r5 z5 Z
我看来看去都觉得是凸的啊。

/ \. [+ B6 ^2 Y% B8 N5 z樓主應該比較清楚了!& D$ g& `& B7 y+ i) i4 m) ^
刀盤若是在作平面切割,按機械道理,凹入是合理的.! H1 U0 G0 p6 E* k) G; p( N
回复 支持 反对
