[求助] 请问这种往复圆柱凸轮机构如何制作动画,滑块与圆柱上的沟槽不知道怎么配合,求大...

[复制链接]
发表于 2017-7-30 23:34:30 | 显示全部楼层 |阅读模式 来自: 中国上海
安装
主题分类用于问题归类:

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 雨季_aCJJf 于 2017-7-31 08:35 编辑
0 a0 j4 B4 Z8 ]* a& _: g* T) _* I7 V5 b, b8 u
如题如题,solidworks2014画的
# l0 W2 \' {* X1 E9 h5 P

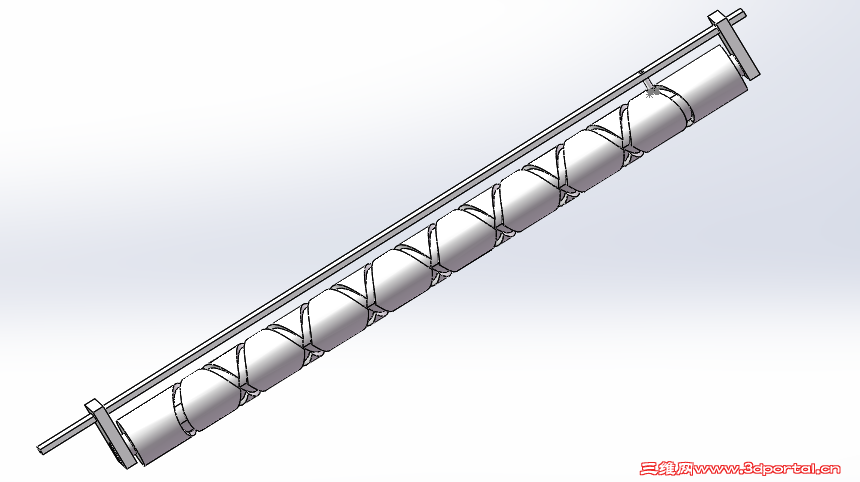

圆柱凸轮

圆柱凸轮

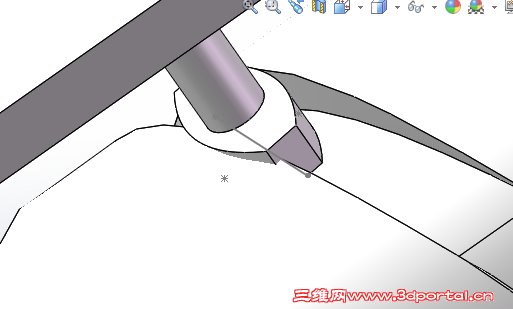

滑块与槽

滑块与槽

圆柱凸轮.zip

1.82 MB, 下载次数: 23

源文件

发表于 2017-7-31 00:29:32 | 显示全部楼层 来自: 日本
/ r' c& m. r- v$ T, h: @

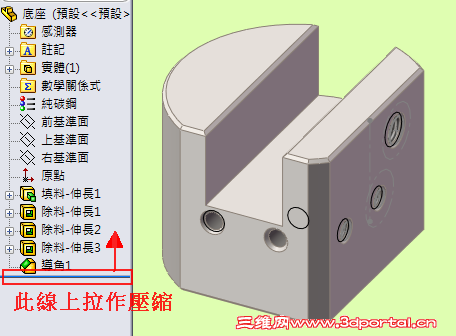

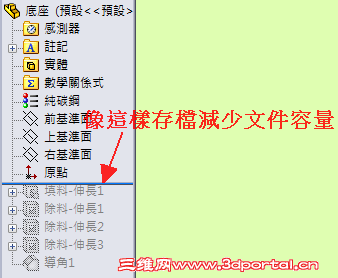

4 ]+ r) r" @" @3 W 8.png

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

 楼主| 发表于 2017-7-31 08:36:10 | 显示全部楼层 来自: 中国上海

1 \) v. {9 o% P5 }# H多谢指点,源文件已上传
发表于 2017-7-31 16:37:24 | 显示全部楼层 来自: 中国浙江嘉兴
可以的重點是:
, a' D9 Z% N. W$ b; T% t3 r1 `: [

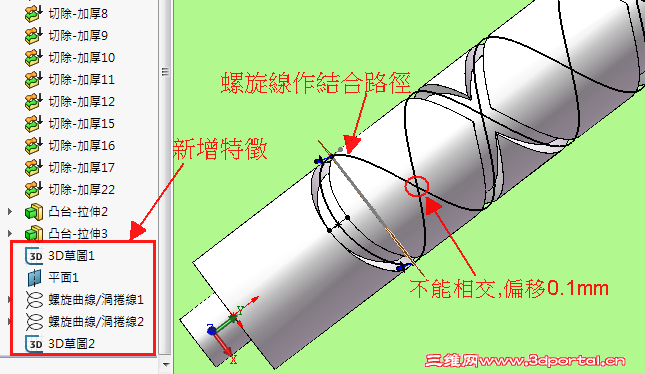

! z- b/ ]. D6 _4 \; q5 w  \9 i* P1.做兩條螺線併成路徑,構成螺線之節圆直徑需稍有差異(0.1mm),不然會有交差點.0 V  U% K* q/ s/ r& V
+ x; u, A: e1 X  p5 r3 r

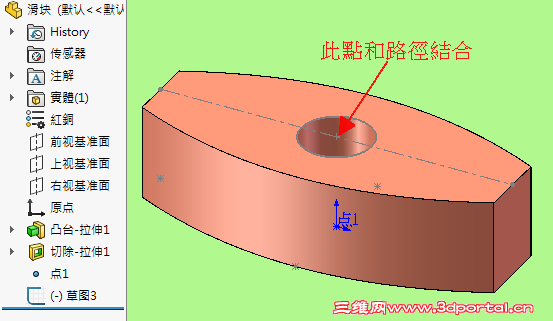

2.因為滑塊往返需變動角度,所以要用到"接觸"
9 X$ _1 a5 x, ]& b  |2 d; j$ p3 ^- f& i) @) z% r1 ]: E& L, u0 q. I& r
( j  w. @) V6 q6 B5 S
) I: K% O! M2 b" K( ]1 Z" j; J% V; V4 J
0 Y1 ~4 q  W+ H+ U
 楼主| 发表于 2017-7-31 17:12:41 | 显示全部楼层 来自: 中国上海
ryouss 发表于 2017-7-31 16:37- ~5 q- Q: ^1 ~5 m' C
可以的重點是:, u  ~" {! B# t7 r6 u
* [" F+ l) w/ A& B9 B
1.做兩條螺線併成路徑,構成螺線之節圆直徑需稍有差異(0.1mm),不然會有交差點.
# Y$ f3 k4 \5 R
多谢大神指点,能把源文件发给我么,想了解您具体是怎么做的
发表于 2017-7-31 17:54:27 | 显示全部楼层 来自: 中国浙江嘉兴
本帖最后由 ryouss 于 2017-7-31 18:10 编辑 / d" x7 n  R! X# a1 |' N
雨季_aCJJf 发表于 2017-7-31 17:12" e; Q+ L. ^! H& V6 u! C4 G
多谢大神指点,能把源文件发给我么,想了解您具体是怎么做的

6 W9 V5 j1 X) w8 v大大是2014版,只好用2017版打開試作,
: \% q1 \6 j' [$ W( p( w所以若是給2017版的可以用嗎?/ E8 W5 E5 v! o. _
2 n7 y5 R; H$ s
1.png 8 @) W9 D+ d' Z% z" ]6 G

9 D6 q/ t, h0 b5 }* w0 y1 B 2.png
; b. I- Y/ K: ^2 n1 t5 I
 楼主| 发表于 2017-7-31 18:06:14 | 显示全部楼层 来自: 中国上海
ryouss 发表于 2017-7-31 17:54( `* U9 L/ v! P
大大是2014版,只好用2017版打開試作,, ]" i+ `8 o& _- `
所以若是給2017版的可以用嗎?
; H8 y  h0 |% l; f% n# K
可以可以,多谢梁大
发表于 2017-7-31 18:12:50 | 显示全部楼层 来自: 中国浙江嘉兴
雨季_aCJJf 发表于 2017-7-31 18:06
1 J, T# d% e* m4 l可以可以,多谢梁大
  @* f3 u0 }- c* N0 ^
那須稍微整理一下,是隨手做給自已知道的!
 楼主| 发表于 2017-7-31 18:18:48 | 显示全部楼层 来自: 中国上海
ryouss 发表于 2017-7-31 18:128 {0 X( P, r3 t- A, w8 z( i" M6 A
那須稍微整理一下,是隨手做給自已知道的!
* |; [  F% k- t3 r5 U9 W2 |
多谢梁大,感激不尽
发表于 2017-8-1 10:18:36 | 显示全部楼层 来自: 中国浙江嘉兴

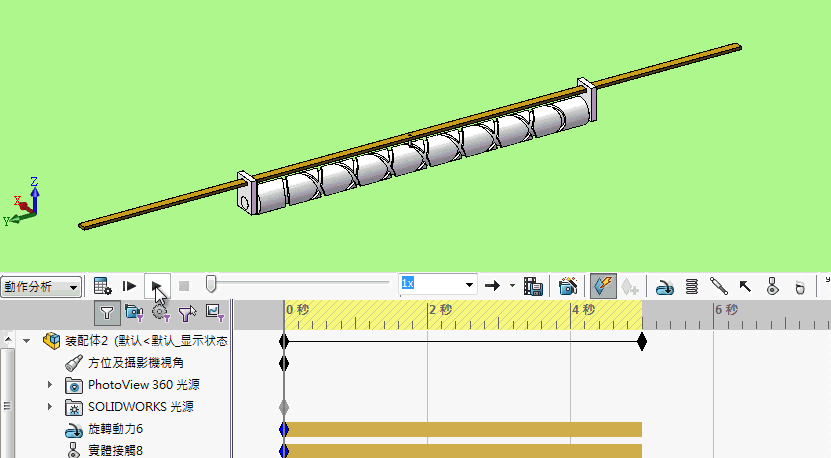

參考(2017)' M: B1 k8 o' J  `0 q: U" F  R

' m& Y. o- C5 l, o 圓柱雙螺旋槽動畫.part1.rar (2 MB, 下载次数: 21)

评分

参与人数 1三维币 +6 收起 理由
阿帕奇 + 6

查看全部评分

 楼主| 发表于 2017-8-1 10:36:22 | 显示全部楼层 来自: 中国上海
ryouss 发表于 2017-8-1 10:18: f. O, P" I" S- Z' a) L  t
參考(2017)
$ y$ c9 k+ ?9 F
辛苦梁大
 楼主| 发表于 2017-8-1 13:22:16 | 显示全部楼层 来自: 中国上海
ryouss 发表于 2017-8-1 10:186 z+ Y; b1 i* c5 r
參考(2017)
3 A4 r2 V& F! n6 Y, f* Y! i6 y  S
梁大,我按照你的方法做了之后,动作分析部分只能实现单程运动,是我参数哪里设置错了么
发表于 2017-8-1 14:13:56 | 显示全部楼层 来自: 中国浙江嘉兴
本帖最后由 ryouss 于 2017-8-1 15:47 编辑 - t' A, f% Q7 a& |0 y
雨季_aCJJf 发表于 2017-8-1 13:22; v! ^: C8 |# f- X1 p7 _, R
梁大,我按照你的方法做了之后,动作分析部分只能实现单程运动,是我参数哪里设置错了么
( b8 I3 j9 c+ C, U$ V
沒什可參考就猜猜了,會不會是轉數少啦!( d+ E$ t( a4 m- l; y) B) I
理論轉數(RPM)是192(5秒)4 ?# V5 J2 b. Z  h, G" [
 楼主| 发表于 2017-8-1 15:12:12 | 显示全部楼层 来自: 中国上海
ryouss 发表于 2017-8-1 14:13
0 {0 F: m. |3 Q7 ?- E6 y( r% _8 W2 n沒什可參考就猜猜了,會不會是轉數少啦!: ~8 G6 p+ x3 P& H2 u% L6 @9 e. y
理論轉數(RPM)是192

9 f2 Y- ]7 O; ^" F8 E, O搞出来了,犯了一个低级错误,已经解决了,多谢您的指点
发表于 2017-8-4 13:47:37 | 显示全部楼层 来自: 中国浙江嘉兴
http://www.3dportal.cn/discuz/fo ... =1490010&extra=% J7 c: D  c; P9 G! L

( F, {/ F. u0 G. ]& S1 q參看如上
发表于 2019-7-6 20:53:07 | 显示全部楼层 来自: 中国广东佛山
ryouss 发表于 2017-8-1 10:18
$ R6 M$ L3 B# v$ G. d& S參考(2017)

/ G( K$ h9 y0 ?版本2017有点高,估计打不开;' ]) u" d' C9 v; {
7 F, K" t0 j# P5 x
anyway,谢谢梁大分享!
发表于 2020-3-19 18:31:07 | 显示全部楼层 来自: 中国山东临沂
这个怎么开模! Y3 j% l, {0 K# R0 }, C7 w' K$ U4 l
