      在企业中,图纸的标注都有一套严格的标准。在我们出图纸时,需要依据标准来对图纸进行标注。如果每张图纸都需要去修改标注样式,一是效率低下、二是容易出错。本文将介绍在中望3D中如何自定义工程图标注样式。) Z. f3 o# w' B
      1.在修改模板之前,需要确认安装目录下的“Templates_MM.Z3”是可修改的(此文件修改以mm毫米为主单位的模板)。如果此文件不能修改、保存,则需要去掉此文件的“只读”属性。

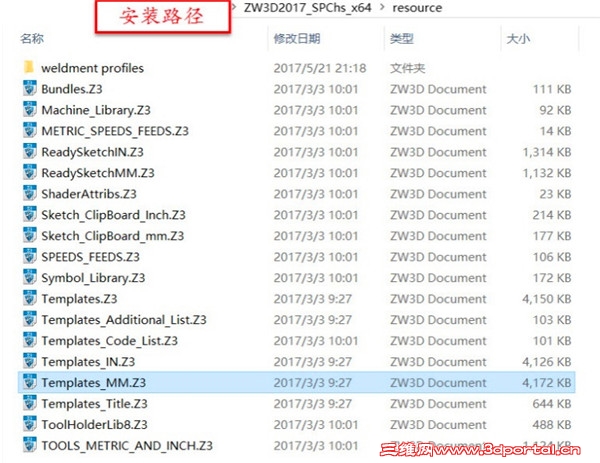

5 i7 m' b+ ^: Q/ e      此文件的路径是:安装目录\ZW3D2017_SPChs_x64\resource;
- J/ V0 D7 H3 n$ p; Y1 u; E      如果是以英寸为主单位的,需要修改的文件是“Templates_IN.Z3”;# A$ }4 A; j# Q5 P8 j  g, f0 y& A
      在修改模板文件之前,建议将此文件做一个备份,以便后续还需要再次用到此标准默认模板。
" o5 L0 c) y# U

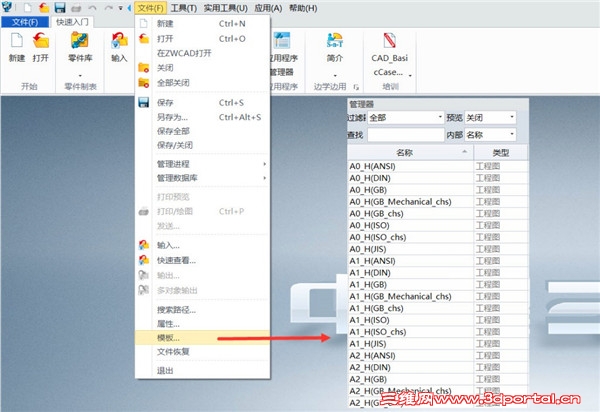

      2.单击文件下的模板。+ y1 z) m* ~* }2 F2 r1 e

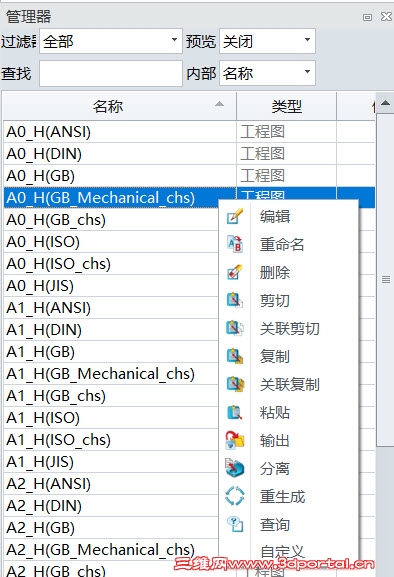

      3.在模板管理器中,用户选中模板文件,可以进行复制、粘贴、重命名等操作。# e! ^, u+ f2 ~; Y( h
      为了后续调用时选择方便,用户可以只留下工作中所需要的图纸大小模板、并将其改名为清晰的标识,其余不用到的模板,将它们删除。这样在后续调用模板时,模板文件会少,名称清晰,选择方便。- O7 l" C  c$ {$ h0 H/ l% S5 t2 O( F

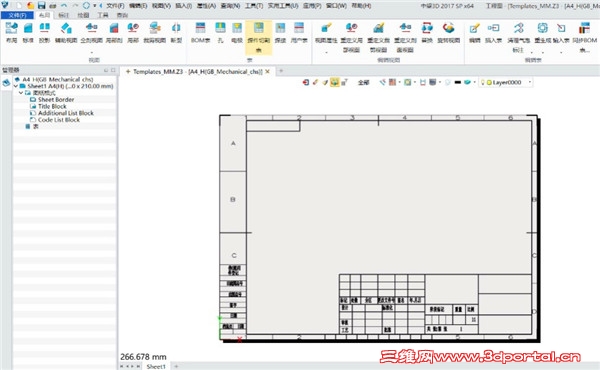

      4.选中一个模板,双击进入,此时进入模板修改环境。4 b* k4 F6 {9 ~3 Y0 y+ D8 k0 {2 o8 x' T

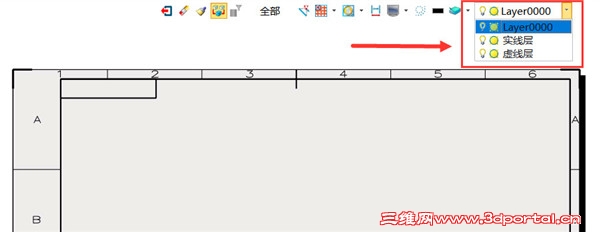

      5.用户如果除了标注样式之外,对视图线型所属的图层也有要求,则先将所需要的图层创建好。如下图,创建了两个示例图层。2 X% }; c7 ?  {/ M3 a. `
      6.选择属性-样式管理器。6 U- q* Y9 K. y  x  K* c" n
      7.在样式管理器中,按照企业的标准,修改各项标注的样式。" B# g" ]  a, k5 z
      8.同时各项视图中线条所归属的图层,也可在此预先定义。视图中的各种线条可以归属在用户预先设定好的图层中。+ r# I5 w! O6 x8 I2 X: K% t

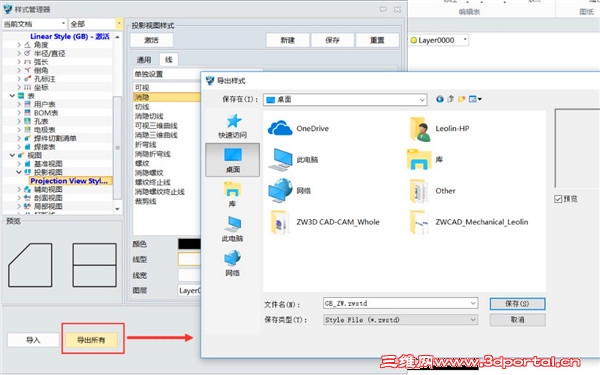

      9.修改定义好所有标注及样式后,可以将所有设置保存为文档。
# }% |/ b- w( t- ~; H- ~
      10.其他图纸大小的模板,比如A3、A2等,可以在修改标注样式属性时,将保存的设置进行导入,既可节省时间,也可保证正确。只是这里需要注意的时,用户需要确定导入之后,修改正确的选项是“激活”的。如下图:$ w& p+ Y' x! y- x$ J9 b% ]
      所有图纸大小的模板都一一进行修改之后,保存模板文件。这样,以后每次使用图纸模板进行标注时,默认的标注样式及属性就是符合企业标准的图纸了。  A' \2 d( [* h! e" G" k" m
