elecworks在青岛日建构建企业信息化平台中的应用

TSi-Ew

2012年2月，青岛日建机电有限公司（青岛乐金田机电设备）与Trace Software 签订了合约，使用elecworks作为电气设计的工具展开创新的电气设计工作。在过去的几年中，工程师不断与trace software保持技术沟通，创新的将elecworks数据资源完美的融入到企业的产、控、销各个环节中，在企业中建立了以elecworks为基础的信息化数据平台，在以下几个方面实现了突破。

1.     完善企业信息化管理流程

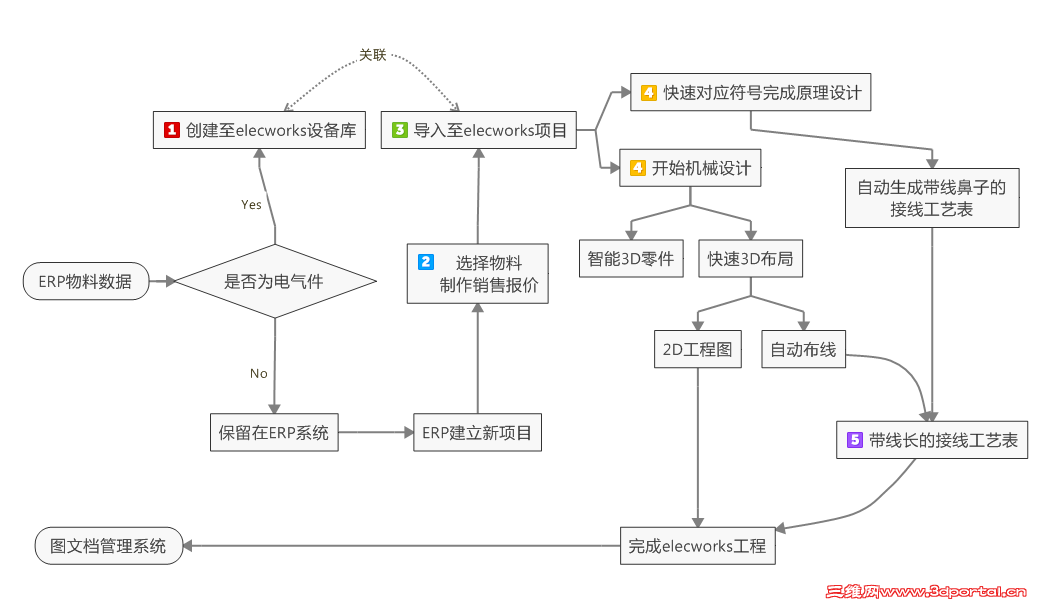

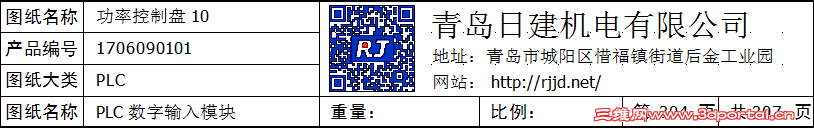

经过工程师的努力，elecworks的数据库已经融入到青岛日建的各个工作环节中，包括销售报价、原理设计、机械设计、工程BOM、接线工艺，全力建立完善完整的电气工程图文档。



物料信息贯穿了整个工程的始终，所有操作都直接在信息系统中完成。

任何时间，任何操作阶段，系统中都可以实时查看到elecworks的物料数据。

2.     实现高效率的原理设计

工程师利用elecworks的智能原理设计能力，高效的完成原理设计。在工程修改时，elecworks也能够快速响应。依据数据的关联性，工程师快速修改原理图，程序自动更新相关的接线图、各种报表。



3.     实现机电一体化设计

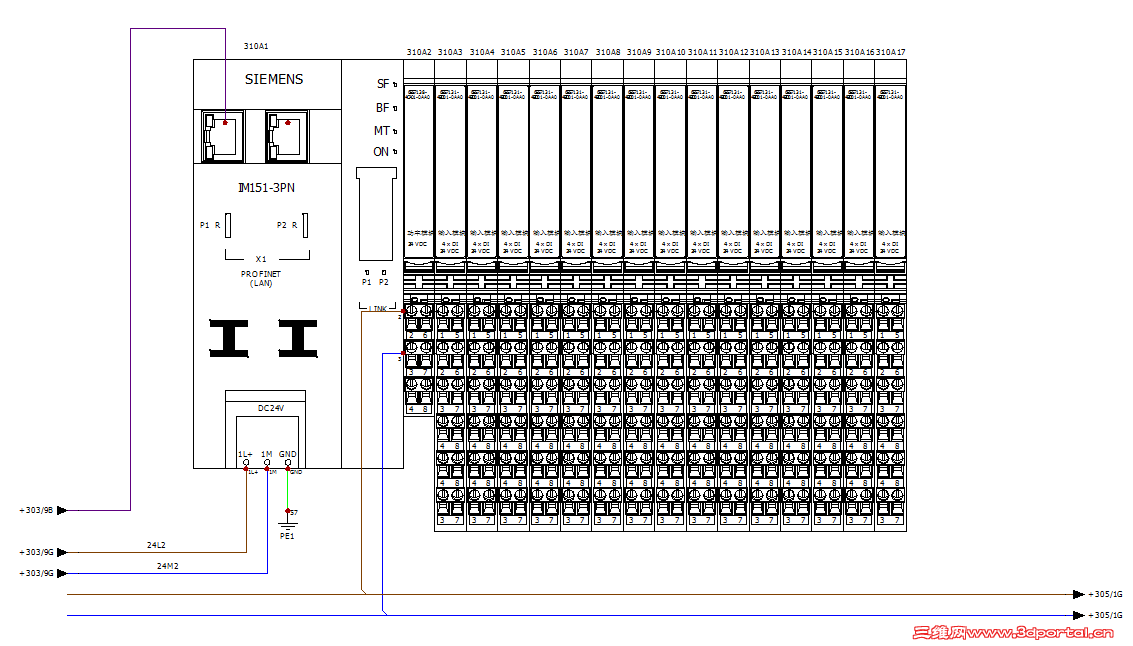

电气设计与机械设计的结合，让工程设计从千变万化的逻辑转变成1:1的虚拟实物，直接规避了以往反复制作样机的过程，减少了工程周期，为企业节约了相当大的成本。

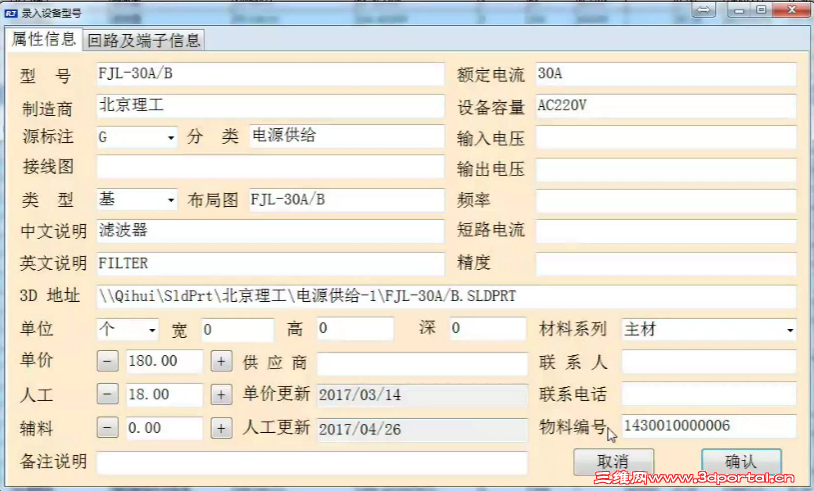

4.     ERP物料数据与elecworks设备库的集成

在日建机械，企业自主开发了进销存的ERP系统。ERP系统能够完美的依托和优化elecworks的SQL Server的数据管理能力，将elecworks的设备库直接融入到ERP系统中。

5.     自动生成带线鼻子的接线工艺表

日建机械为了降低对接线工人的要求，在提交给工人布局图的同时，还会提供两种不同的图纸。

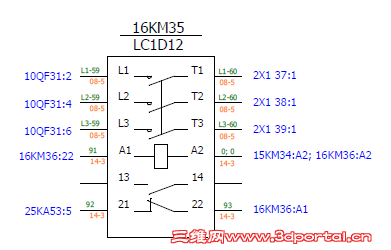

一种是设备接线图：

通过elecworks自动生成的设备接线图，可以清楚的展示每个连接点的具体接线目标端信息。

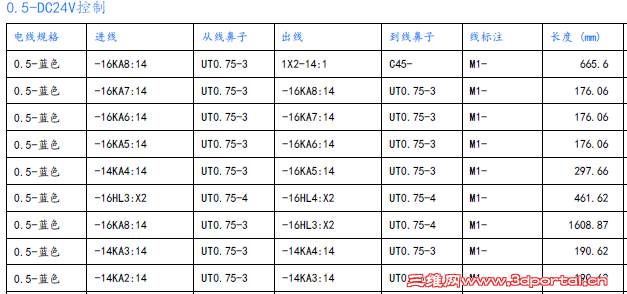

而对于每根线的线鼻子这样的接线工艺，以及经过3D自动布线后得到的电线长度数据，则统计在另一种图纸中：接线工艺表。

在车间，工人通过裁线机，根据电线的长度，快速裁线和添加号码管，完成接线。

6.     财务统计项目成本

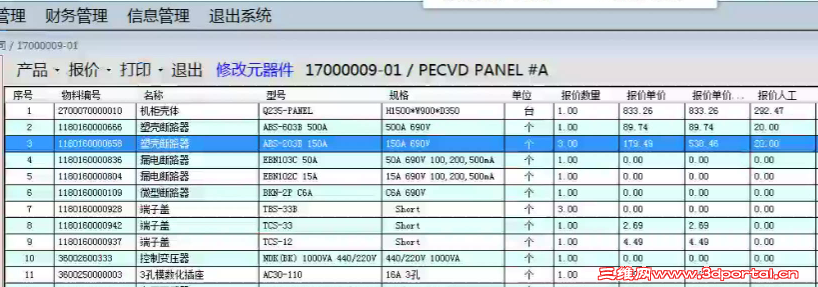

当elecworks完成工程后，自动生成带价格的设备BOM，自动统计工程的物料成本。这对于财务统计、采购、仓库管理来说，提供了真实的数据。

“elecworks对我们最大的改变是促进了我们建立信息化的数字管理平台。”——王其辉（电气工程师/企业ERP的开发和管理者）

随着时间的推移，工程师对elecworks的理解也在不断变化。最初，elecworks只是一个代替AutoCAD的电气设计工具。慢慢的，工程师发现了elecworks对于数据管理的能力，让系统更多的读取elecworks的设计结果。到现在，工程师不仅读取elecworks的数据，还利用elecworks的数据实现更多的管理功能。目前，工程师和我们透露，他们正在考虑利用模块化的方式，尝试建立选配式设计模式，这样对于成本的控制、设计周期的缩短、供货周期的缩短、设计水平的提升都有非常大的帮助。我们预祝他们的成功，也非常期待他们的分享！

关于青岛日建机电有限公司

公司主要从事研发、生产、销售：机电自动化设备、电力设备、建筑设备、农业设备、环保设备，产品远销中国、韩国等多个区域。公司在与韩国合作的项目中，主要制作出口韩国的配电箱，用于工厂车间配电上，用于自动化设备上，在中国也销售韩国生产的电器开关等产品
