怎么在圆柱面上包覆，截面要求是半球形

天睿 · 发表于 2017-6-26 12:49:57

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

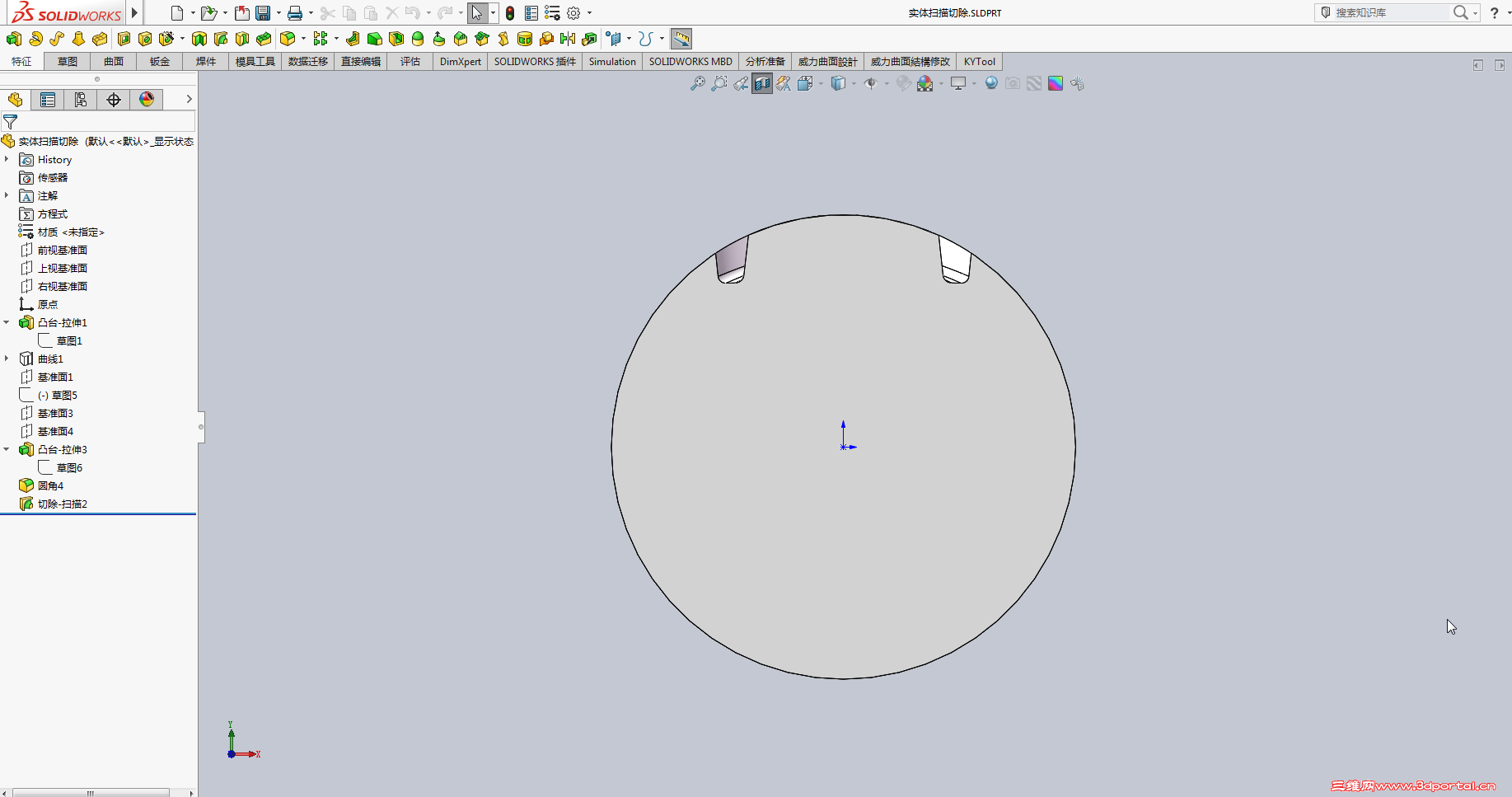

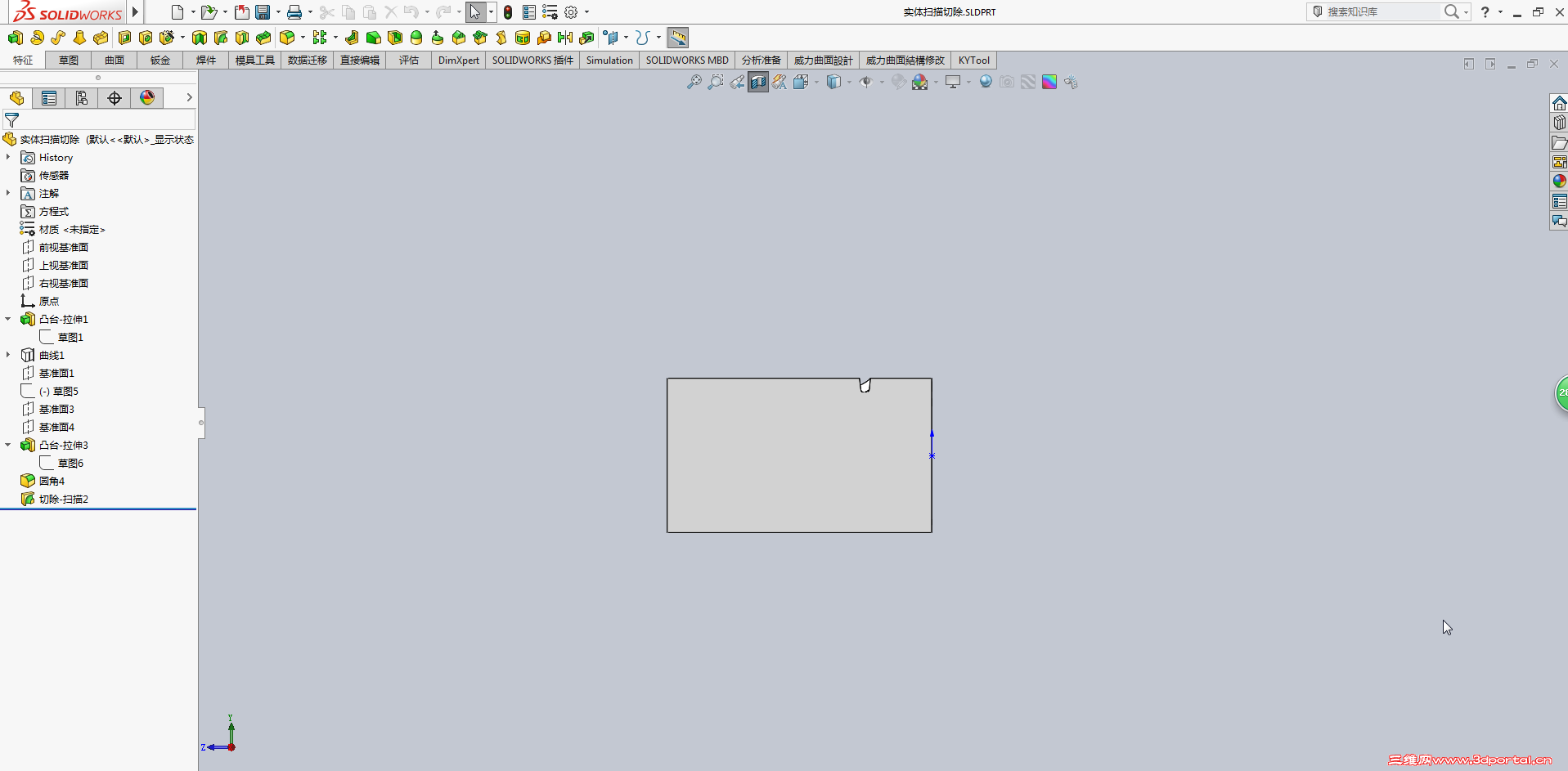

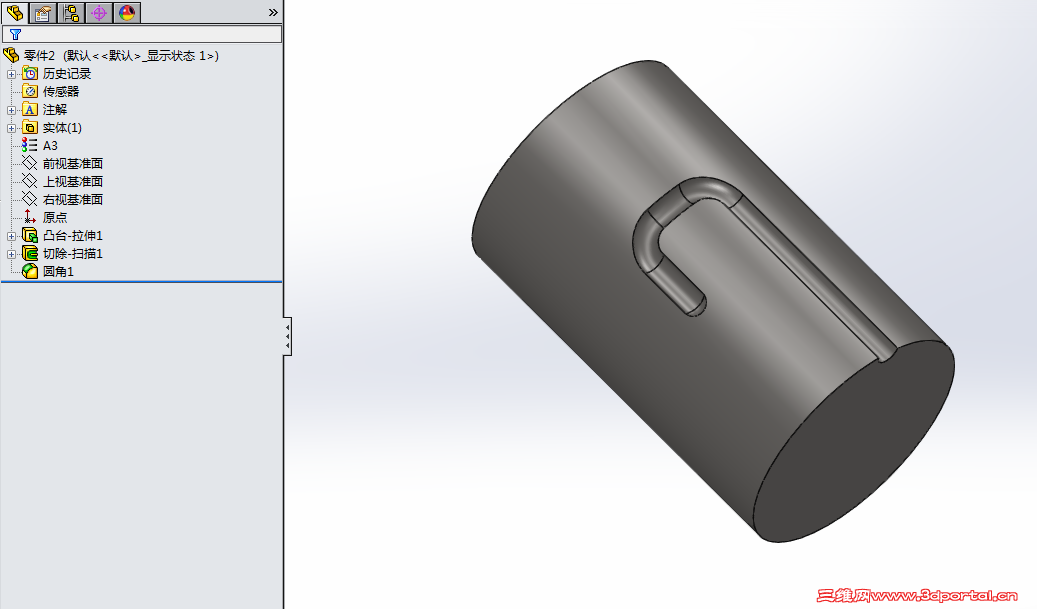

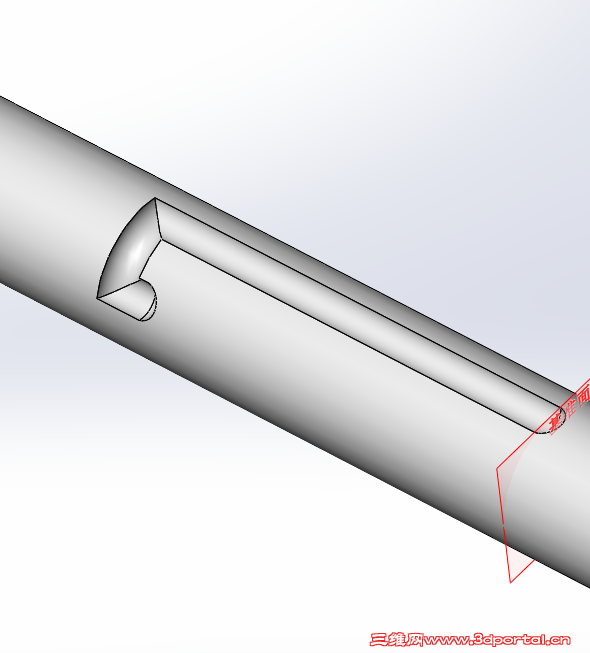

像附件图片上的槽，用扫描凑合画出来了，但不理想，直角不能倒圆角，试过用包覆画，但是截面是梯形的，大神请赐教，谢谢

keilei001 · 发表于 2017-6-26 13:08:35

看样子应该用球头铣刀加工，转弯处是尖角，不符合机加工的工艺吧？

天睿 · 发表于 2017-6-26 13:18:28

keilei001 发表于 2017-6-26 13:08* L$ Y3 b' C3 M1 P
看样子应该用球头铣刀加工，转弯处是尖角，不符合机加工的工艺吧？

对对对！！！就是要用球刀铣出来，大神请赐教

keilei001 · 发表于 2017-6-26 13:58:00

本帖最后由 keilei001 于 2017-6-26 14:01 编辑

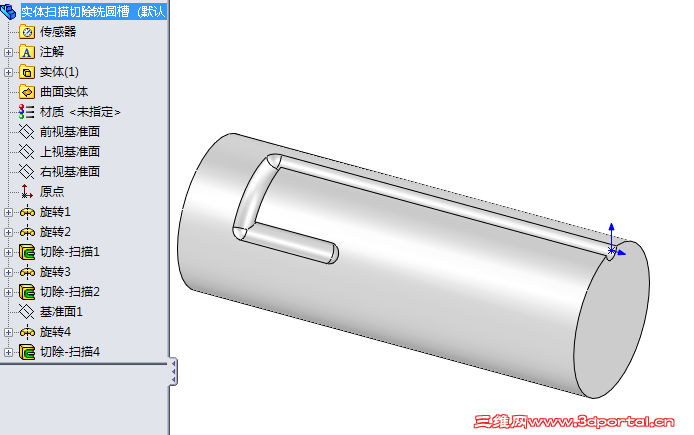

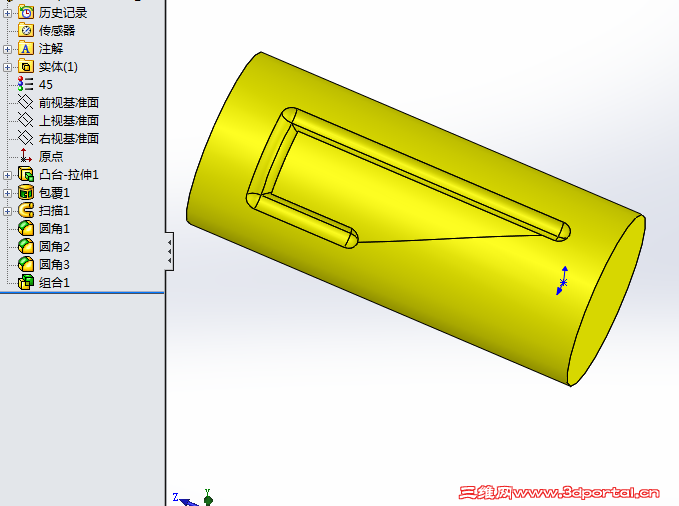

实体扫描切除路径不好搞，那么可以分步切除。
传个文件供楼主参考，槽要求深一点的就画个球头圆柱做工具。

2012

实体扫描切除铣圆槽.rar (103.1 KB, 下载次数: 16)

天睿 · 发表于 2017-6-26 14:48:49

keilei001 发表于 2017-6-26 13:58
* Z+ t) {1 G9 M/ x实体扫描切除路径不好搞，那么可以分步切除。7 O5 ?/ V. K4 F. o5 ~; b" h/ e
传个文件供楼主参考，槽要求深一点的就画个球头圆柱做工具。 ...

学习了，谢谢

gt.adan · 发表于 2017-6-26 15:53:14

keilei001 发表于 2017-6-26 13:58
5 B; |# K6 |0 ?2 }实体扫描切除路径不好搞，那么可以分步切除。- A2 M% b7 Q- \/ _8 E$ G
传个文件供楼主参考，槽要求深一点的就画个球头圆柱做工具。 ...

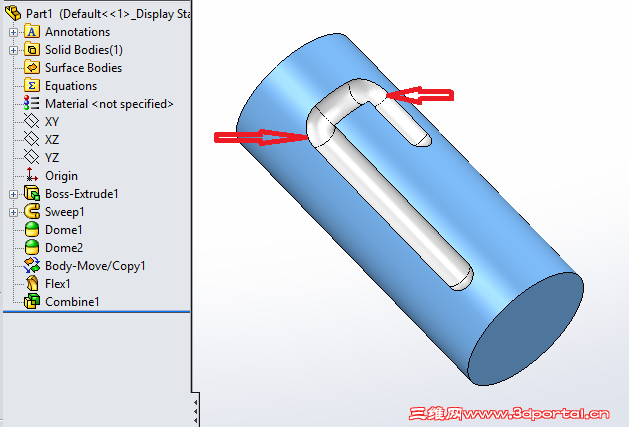

這樣或許順暢一些？？

keilei001 · 发表于 2017-6-26 16:03:01

本帖最后由 keilei001 于 2017-6-26 16:06 编辑

gt.adan 发表于 2017-6-26 15:534 ^+ s+ w! P1 b, _9 K
這樣或許順暢一些？？

丹大好方法！
按理，如果内侧是直角的话，丹大的圆角位是不合理的。
我认为这是机加工铣槽，铣刀根着路径走，顺畅与否与路径有关，说到底是看设计看要求。

大鹿 · 发表于 2017-6-26 16:57:24

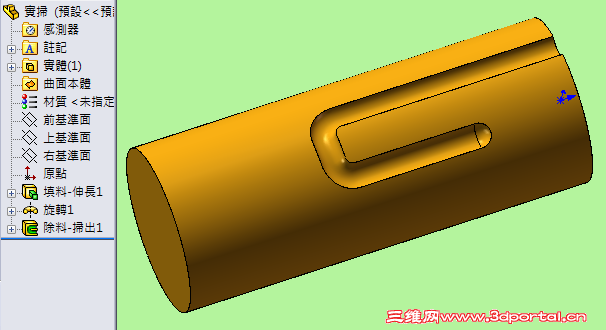

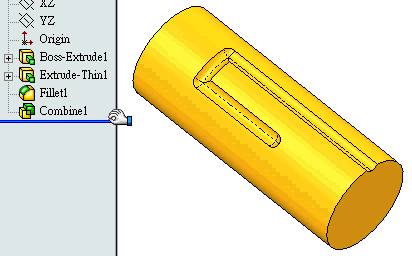

俺只會簡單做法，見動畫：

keilei001 · 发表于 2017-6-26 17:18:22

大鹿发表于 2017-6-26 16:57
( e( b3 e+ T( Z% D: B俺只會簡單做法，見動畫：

请教大鹿先生这样做要不要考虑径向角度（拔模）？

zh_x0511 · 发表于 2017-6-26 20:12:31

圆角功夫太差，还请各位PP

天睿 · 发表于 2017-6-27 08:22:45

请问高手们，有方法把平面的草图投影到圆柱面上吗？？？

天睿 · 发表于 2017-6-27 09:15:47

gt.adan 发表于 2017-6-26 15:53
+ \1 v: _- ^+ e$ c. }# S4 f3 ^+ n這樣或許順暢一些？？

请问，如果是球刀在圆柱面上刻字，那有没有快捷点的方法？包覆命令有添加截面的功能吗？？谢谢

天睿 · 发表于 2017-6-27 09:16:35

gt.adan 发表于 2017-6-26 15:536 X( E' S" x% a: `, A% V7 V, |2 C
這樣或許順暢一些？？

请问丹大，如果是球刀在圆柱面上刻字，那有没有快捷点的方法？包覆命令有添加截面的功能吗？？谢谢

天睿 · 发表于 2017-6-27 09:17:14

keilei001 发表于 2017-6-26 13:58' L* P1 z2 O! J+ ?- A8 L% g
实体扫描切除路径不好搞，那么可以分步切除。
& K6 v# P, ] S- l8 n8 q传个文件供楼主参考，槽要求深一点的就画个球头圆柱做工具。 ...

请问，如果是球刀在圆柱面上刻字，那有没有快捷点的方法？包覆命令有添加截面的功能吗？？谢谢

gt.adan · 发表于 2017-6-27 14:13:08

keilei001 发表于 2017-6-26 16:038 C9 r" W4 _ \, L/ i/ }
丹大好方法！# h' g$ D4 x' ?4 ?6 J
按理，如果内侧是直角的话，丹大的圆角位是不合理的。, z4 a7 O7 p% ^ V1 S0 w
我认为这是机加工铣槽，铣刀根着路 ...

確實不合理，應該如大鹿生所做才是又正確又快速的。
而且誠如大鹿先生所說，樓主並未說明清楚，只是我們都太認真了~~

wxg263 · 发表于 2017-6-28 12:45:59

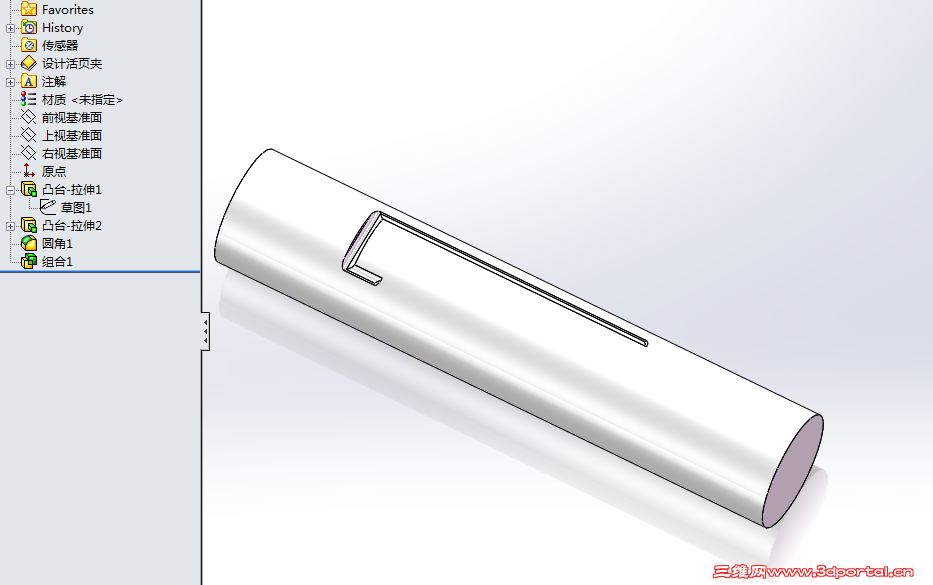

学习大鹿，但是做的又好像不对

ryouss · 发表于 2017-6-28 16:04:57

沒有詳細的尺寸要求,是有很多的想像空間!

txz1314 · 发表于 2017-6-28 22:28:10

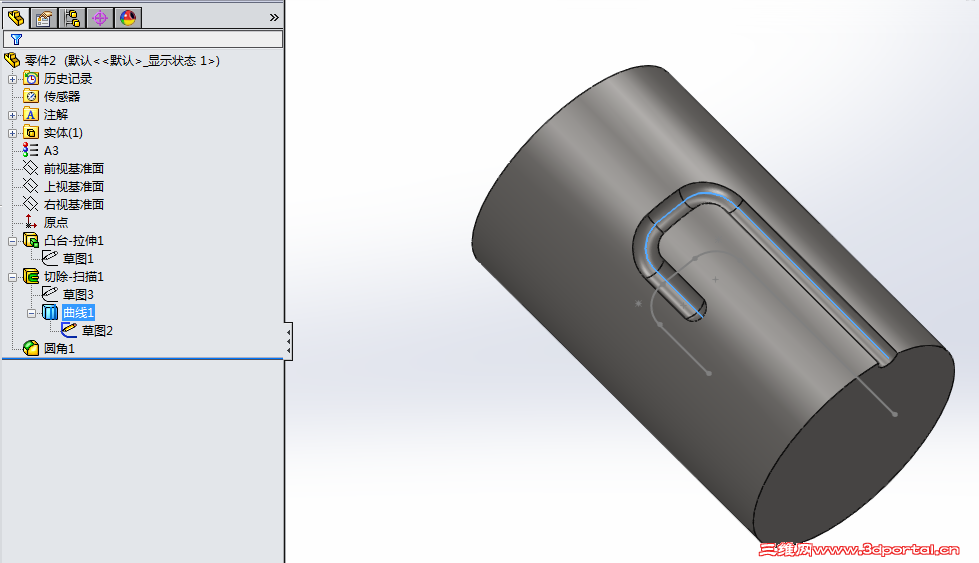

应该用实体扫描切除比较好，看看是不是这个样子

骚丽的蜗壳丝 · 发表于 2018-8-29 09:27:43

寂静天花板发表于 2017-6-26 13:22
/ }& C% N" l* R3 x! b5 R画球铣刀的实体，用扫描切除中的实体切除，不要用草图切除。

完全同意，正解

wuyuda · 发表于 2018-9-6 11:11:31

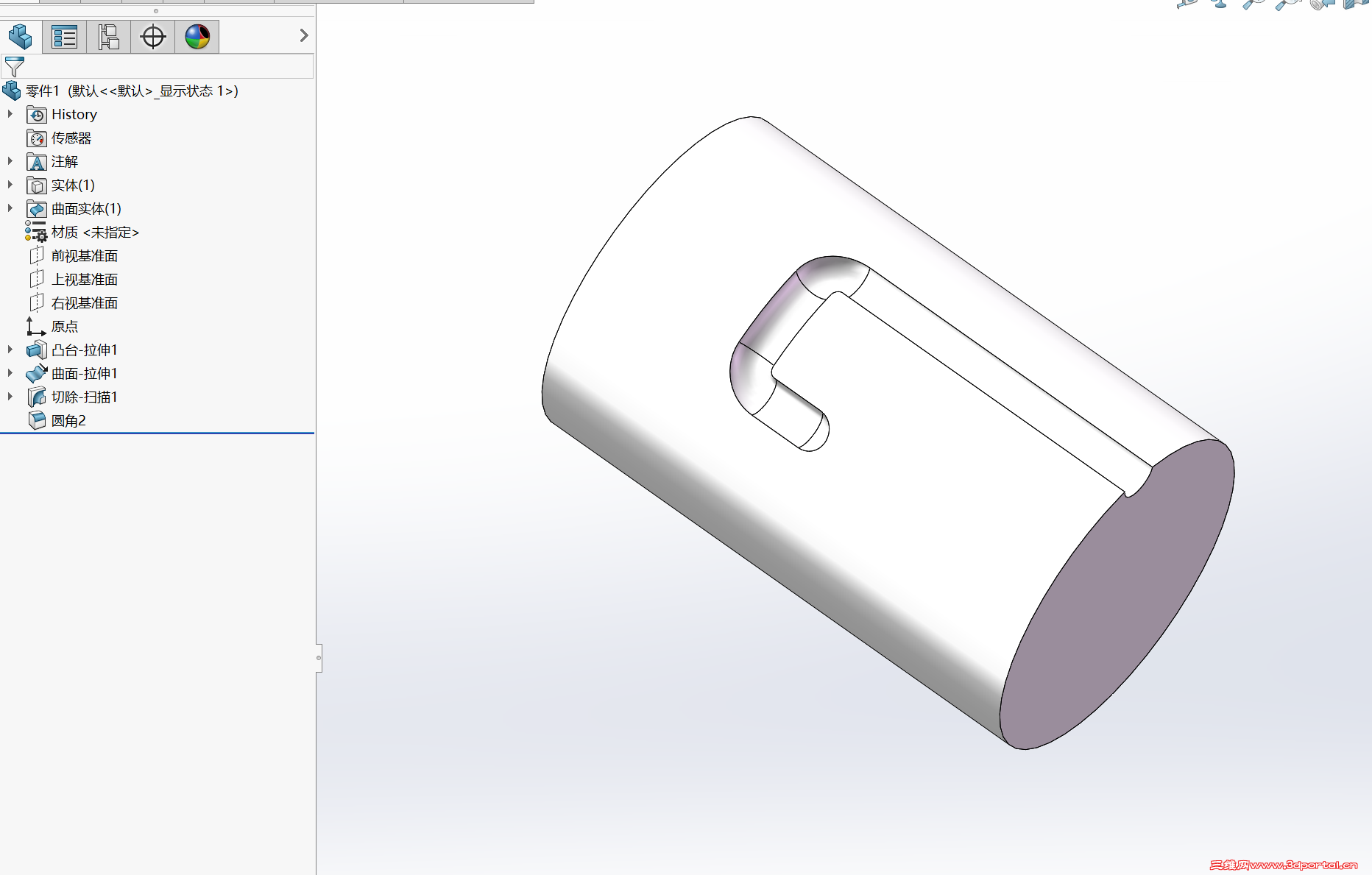

用交叉曲线工具，保你满意

jing785 · 发表于 2018-9-6 14:12:35

本帖最后由 jing785 于 2018-9-6 14:15 编辑
