使用过二维CAD的工程师们都知道图块,因为图块可以重复插入、做成图库,减少重复操作,所以被广泛使用。而在使用三维CAD软件在进行建模过程中也会存在重复绘制某些草图的情况,这无形中降低了产品的设计效率,从而工程师们希望能够将这些重复绘制的草图做成块形式,从而可以有效并高效的设计。( S+ E; o' D8 @4 Y& X" P
鉴于工程师们工作中对草图的重复绘制情况,中望3D在基于二维CAD图块的基础上,提出了草图块的概念,并将它进行了扩展。
[' `0 K' R0 e9 G" A/ d+ k) y5 x 中望3D2017新增的草图块功能,分为刚性块与柔性块。顾名思义,刚性块表示其形状保持不变,仅作为一个整体插入以及与其他的草图进行约束等操作。而柔性块的形状在引用的草图中是可变的,可被其他的草图对象所修改。这无形中为工程师们绘制草图时提供了多种可能。
, D; ~* E$ _$ ` 接下来以四连杆机构为例,深入了解中望3D草图块的应用:
: j" k+ W1 I( X) f图1 + A: e/ l/ R/ c# c, i% X' c
首先,我们进入草图环境,利用“槽”与“圆”命令,分别绘制连杆的各部分结构。点击“槽”与“圆”命令,绘制四个连杆机构的外形,如图所示
. \4 e" U4 |2 C图2 ( q4 E' x! k2 }; w7 g; L3 X w
绘制的连杆机构具体尺寸如表所示
! K5 I- T- g6 H
1 P7 e( l+ q. n1 A8 F8 | % a, ~3 ]% a; w7 x
使用“制作块”命令,进行块的设定,分别将机架、驱动连架杆、连架杆设定为“刚性块”,将连杆设定为“柔性块”。
, B1 l8 t. f5 ^' T# Y m7 a图3 7 A- ]: T/ r; u/ v
点击“制作块”,选中“机架”草图,命名为“机架”,“插入点”可根据需要设定,点击确定即可完成设置,此种设置为“刚性块”属性。
, R9 B0 j% u8 G# n9 R- [ 图4 % }5 Z f2 C% {) F& h. v8 X

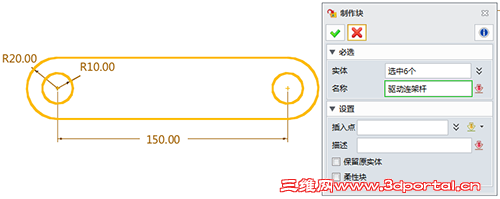

以同样的方法设置驱动连架杆、连架杆为“刚性块”,如图所示
! ?1 P% c5 Y( x; f' W+ q2 j; B图5 图6

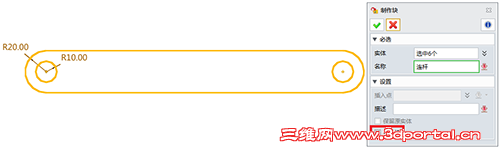

) K; N# [( A. Z 同样点击“制作块”命令进行连杆的块设置,但在设置时需要勾选“柔性块”属性,以便赋予连杆块相关属性,在后续调用时,它能自由变化。/ q) e3 M! C" G
图7
0 b& ~9 ~: l! U" ]; z4 ? l$ [; D" |' z r: y/ {2 J
此时,草图块的制作完成。5 o8 e. `' Q) ]% j
接着,我们将前面制作的草图块进行插入。点击“插入块”,将四连杆机构所需的各个块插入到草图环境中
9 b8 _5 u& l/ b" L: S B$ N6 s: s图8

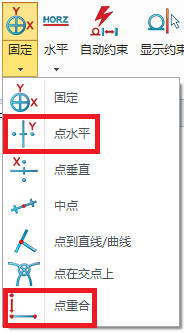

+ I$ `' s/ t8 M- V7 ]& } 通过“点重合”约束,将各部分构成四连杆机构的初始状态,并给机架一个“点水平”约束
5 \2 E* E/ A% V* H3 V. ]4 }* Y' c: F$ A0 ~
图9 四连杆机构初始状态如下:
4 n3 j; Q) |4 K" m" G i, D图10 * [; z; [7 y: W: O6 Q$ J

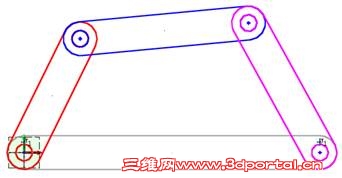

拖拽连架杆(蓝色)跟连杆(紫色)的重合点,即可看到拖拽过程中连杆的变化,从而模拟连杆机构的状态
* t% s9 k h; n$ Z; l5 U' S图11 ; x; h! {4 y4 E
若需要将连杆变为刚性块,可打开“块管理”进行修改,此时可看到作为柔性块的连杆是以斜体表示的& A- F9 e( r) Y6 S
图12 3 d9 ]) j0 ]( U" ~* N! z2 L* \& g

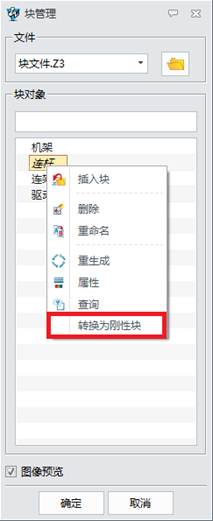

在“块管理”对话框中对连杆点击右键,选择“转换为刚性块”,修改方式如图所示( p% }6 Q, |/ z
图13 0 n1 b d% h6 P: L) g0 o
此时,连杆长度将不再随着拖拽状态的变化而变化
+ S0 O7 Y* A0 l图14
! a8 k. }% e7 D/ w4 n+ B W 综上所述,中望3D的草图块可有效提高工程师们绘制草图的效率,从而提高产品的设计效率。并可根据设计需要进行刚性块与柔性块的设置,刚柔并进的方式让我们的设计更加有意义,快来试试吧!( P) I/ G, a2 r& {
马上下载中望3D2017版,体验智能设计,让创意无极限:http://www.zw3d.com.cn/product-58-1.html. w5 S* a, A' m
