本帖最后由 kuangben8 于 2017-3-22 14:22 编辑 ' i5 _ @. [) E$ u' d6 o. d
4 K: _$ E$ G' V2 ]! I' v9 s7 P

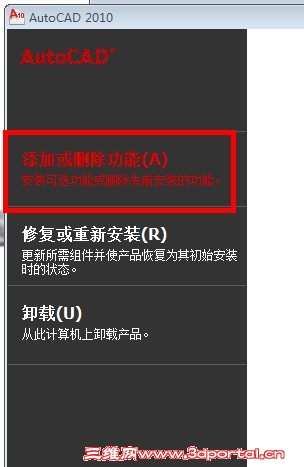

方法一:需要在CAD中添加扩展工具Express 如果已经添加的,请往下看
6 J! | x- q& y* q: K2 h$ J, k* o第一步:现在CAD中输入需要制作的“立体字“,我这里就以“立体字”为例。
( B1 U- e# D+ C& @6 e) d0 G. F+ \4 ?+ |& k# F9 Y0 `( t/ H
5 r) f1 Y5 p9 B7 Z) Z
+ b1 Y% p% y' x0 B! K
第二步:使用扩展工具中的文字分解命令将文字分解一下:
- {9 i/ p6 v; V
# f! ? x" g9 C+ C5 U% H! S& L& f
( S0 H/ t x2 _8 V. ~, U; v+ Z

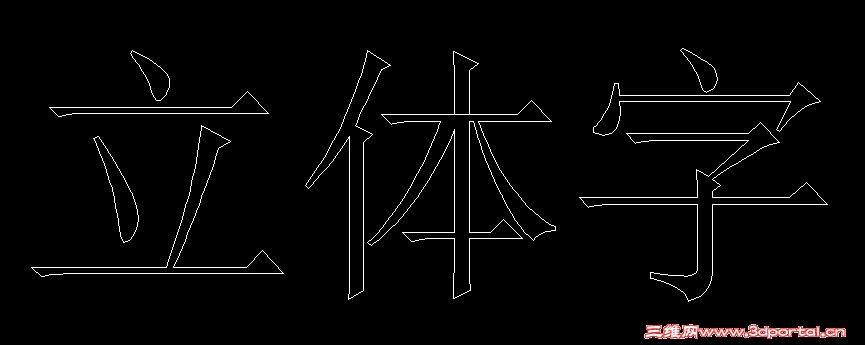

分解后文字就会变成下图样子:变成中空的二维多段线。
0 v v, Y* h7 R: ^! o
7 k( \$ X3 S; C' n2 Q- H
% A; y, K7 Z/ W+ U0 n2 T x

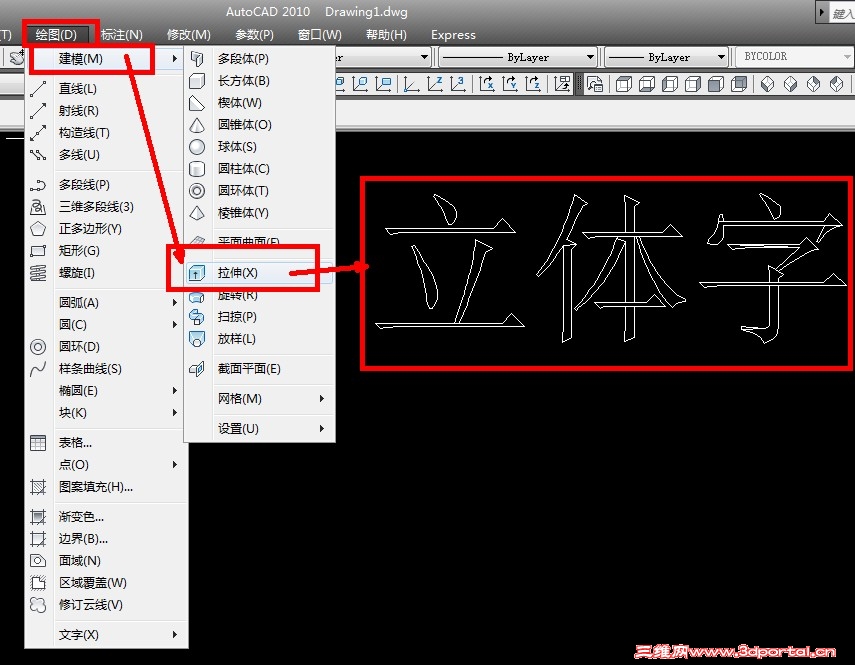

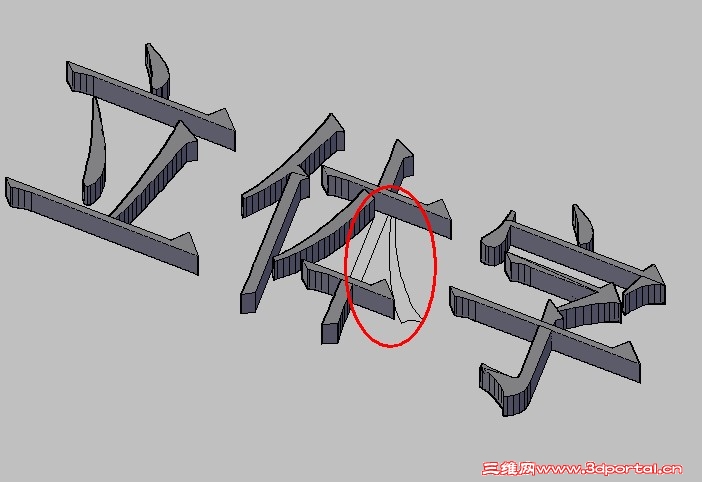

接下来你可以直接采用拉伸命令将文字拉高一定的高度,但是你会发现有些地方无法拉伸。
4 h, C7 Y9 g& H
+ s& B5 A& \: f: t+ f6 m
. o2 ~9 _) w' L$ a8 z2 \5 m/ Q' g为什么会这样呢?因为它有多余的线条,所以可以在“拉伸”命令之前先对中空的文字进行一下”分解”命令,然后删除多余的线条。删除后如下图
! c/ Y+ c1 z9 o7 l" g3 x$ L
% h+ \( {4 G. y1 H) ~% X R! d. }; ~, |: m t% O
接下来,在将文字做一下”面域”处理,然后在拉伸到指定的高度(50)即可。
1 l) E0 v" N7 h3 \* [
5 U8 d& P- n1 Z/ S
" ]$ c- C, L; a5 p, i/ R
* T' }1 u+ A) Z1 z# L; x: f致此,立体字基本制作完成,如果觉得文字外表的边模式不好看,可以如下处理一下即可。
4 p/ b$ P `8 j8 O, |
/ g3 ]1 O' P; o5 ]/ _
; |6 I+ }" v4 ~- e9 v好了!是不是觉得很简单呢?# j3 O7 Q; D, s( }! |1 p
0 _5 W% [ {$ {9 N- E4 I& w |
