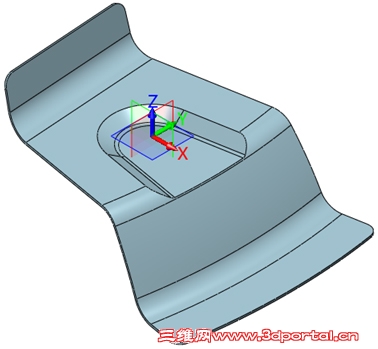

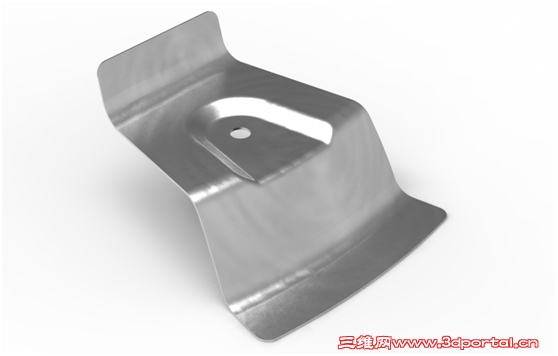

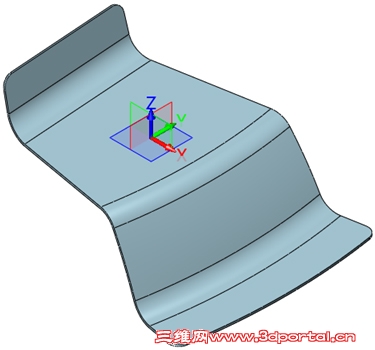

钣金是制造型企业常用的零件之一，基于产品的造型和功能实现的需要，钣金件往往呈现出各种各样的形态，从简单到复杂，种类繁多。如图1所示，这是一款小货车上的钣金件，该零件包含了较为简单的直线折弯和冲孔，也包含了曲面折弯工艺和拉伸工艺，看似简单，但实际上在设计的操作上，却也具有一定的难度，对设计师来说有一定挑战性。- K) L, s, r- k1 Z# z' X; u/ H* V
图1 小货车上的钣金零件 在本次的实例教程中，我们将一起来学习如何使用中望3D完成这个钣金件的设计。下面，我们一起来看看具体的操作步骤：! ^) n2 q0 W3 Q6 \

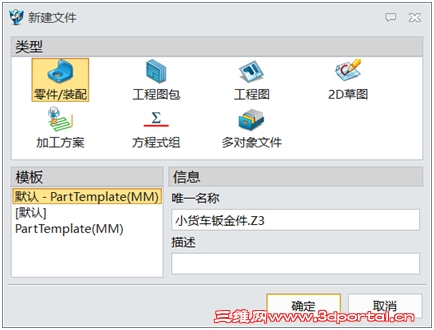

第一步：新建一个名称为“小货车钣金件”的零件文件，如图2所示。0 \$ U- [+ ]7 ^; y; a

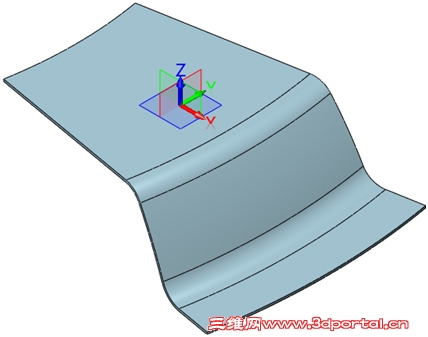

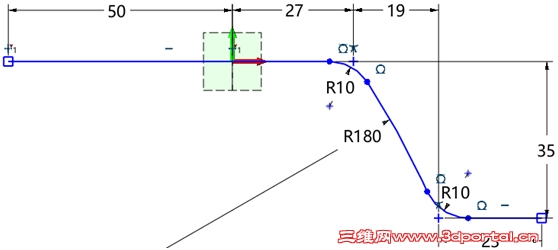

图2 新建零件文件 第二步：在XZ工作平面上依次绘制如图3草图，完成草图绘制后退出草图。7 Z0 o3 h, v" h' F
图3 绘制草图 第三步：草图旋转偏移处理。. a$ q3 u$ n- h$ G

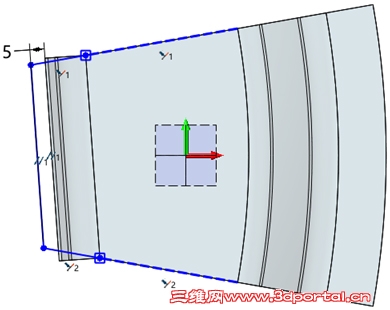

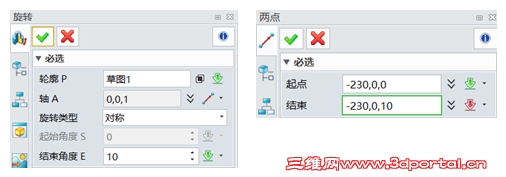

对上步草图进行“旋转”，旋转类型为“对称”，结算角度为10°，然后旋转轴使用两点来确认，坐标为“-230,0,0”和“-230,0,10”，这两步操作的设置可参考图4。2 _" }9 V! g: Q4 R* a- `8 o+ j

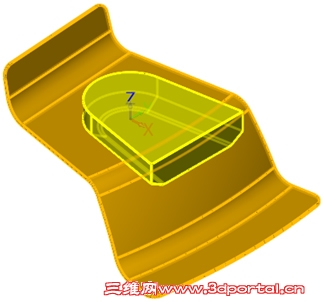

图4 设置参考 接着，内部偏移1mm，完成后如下图5所示。* y* A3 ^' z1 s! d$ U2 J: Y3 G2 b6 s
图5 旋转偏移后的效果 第四步：在XY工作平面上绘制如图6所示草图。
9 M; C6 L0 G2 {% A图6 绘制草图 第五步：对图6的草图进行“拉伸切除”，效果如图7所示。, Y' r6 P/ p2 A4 j. M7 i

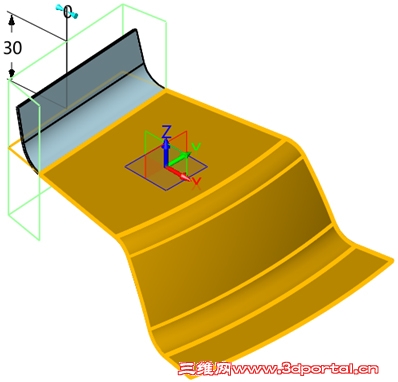

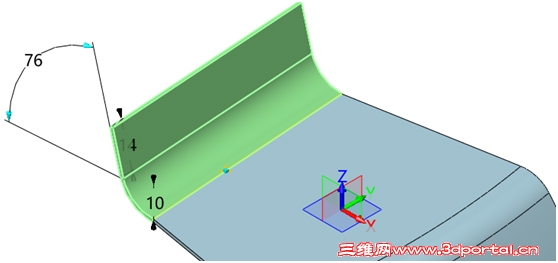

图7 拉伸切除效果 第六步：使用“全凸缘”，如图8所示。& l" c2 X3 U4 t* D# Z" v
图8 全凸缘操作效果 第七步：在XY工作平面上绘制如图9的草图。

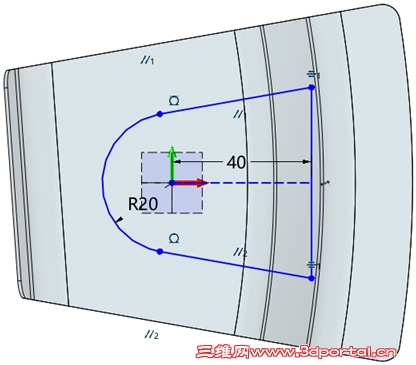

9 M/ Q, s( D7 ~7 B; d图9 绘制草图 第八步：对图9的草图进行“拉伸切除”，效果如图10所示。

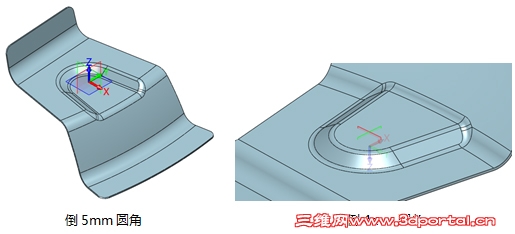

9 {7 d/ |% X- q$ C# Y0 k2 q1 M7 q& ~图10 拉伸切除效果 第九步：对4个角进行5mm的倒圆角，如图11所示。5 [8 f* |8 U# R) o+ f4 Q) _
图11 倒圆角 第十步：在XY工作平面上绘制如图12所示的草图。3 N& T% B( `! U; \( x
图12 绘制草图 第十一步：对图12的草图进行“拉伸”成实体，厚度为向下4mm，如图13所示。$ F' ~: O) P( G1 H

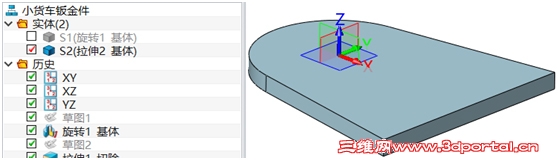

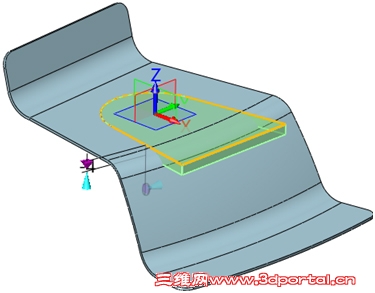

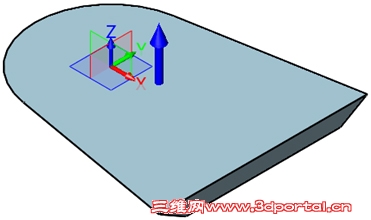

图13 拉伸成实体 第十二步：隐藏实体1（图14），然后对实体2进行60°的拔模，方向为Z轴，只有圆弧竖直面和它相邻的竖直面进行拔模，如图15所示。% o) |: {0 `% {9 d1 y3 b

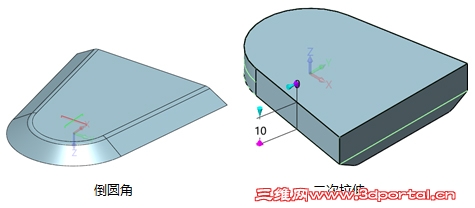

图14 隐藏实体1 图15 拔模 第十三步：对实体2底部进行3mm的倒圆角，对第十步中的草图进行二次拉伸，如图16所示。0 ]: Z- {+ V) b4 d: B6 o# t& }
图16 倒圆角及拉伸 第十四步：使用“冲压”功能，拾取下图17的钣金件为“基体”，第十三步中创建的造型为“冲压体”。1 G! G8 m6 ~. p* @- g& A
图17 钣金基体 下图18背后部位的三个面为“边界”，应用操作后，创建出下图19的成型特征。
* c& {5 h5 Y$ O! W; j; Z图18 背后部位 图19 成型特征 第十五步：倒圆角，如图20所示。- k8 j( S9 v% B

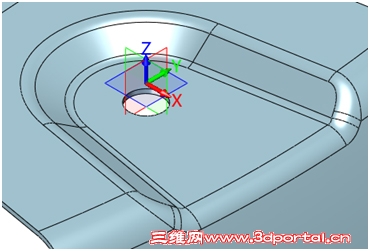

图20 倒圆角 第十六步：在原点打8mm的通孔，如图21所示，然后退出零件，这样，这个小货车钣金件的设计就完成了。
1 F- v. x9 @* x) n图21 打孔 经过上述的步骤，示例中的小货车钣金件就完成了。
% ^# [6 P. [* r m7 G 中望3D 2017版的钣金功能有全新的升级和改进，新版本的钣金模块，支持各种复杂钣金件的快速高效设计，轻松实现弹性变形和塑性变形展示，为钣金件的加工和模具设计节省时间和开发成本，你也快来体验下吧！
