模具对于产品生产的重要性不言而喻，而一套好的模具是需要模具设计师对生产工艺有深刻理解。同时，有一套功能强大的模具设计软件也是必不可少的。7 Y9 W8 n6 L8 f# S$ O! D& c; x8 q
模具设计需要涉及分模操作，硬砍分模是目前模具行业主流的分模方法。中望3D作为一款专业的三维CAD设计软件，其灵活的做面及实体布尔操作功能，可以帮助设计师在进行硬砍分模时达到更加高效的效果。下面我们以一个结构部件来向大家介绍中望3D是如何实现硬砍分模操作的。
+ C. R7 n1 w D 第一步：确定产品出模方向，如图1所示，以Z轴方向作为出模方向。
9 r: n( _7 E, B/ B图1 确定出摸方向 第二步：创建主分型面。" C% V7 ?3 x2 O9 X. R
1、使用拉伸功能，沿着Y方向拉伸如图2所示曲面。
; m3 n6 o9 a0 f, [$ `图2 拉伸曲面 2、分别创建图3与图4所示两个草图，红色线段为草图线段。' t2 I9 ?' m E8 _. f+ b

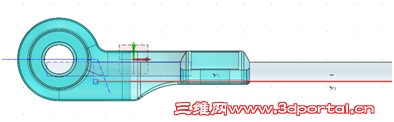

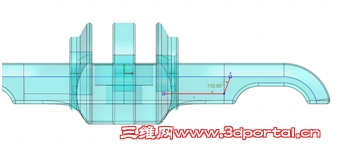

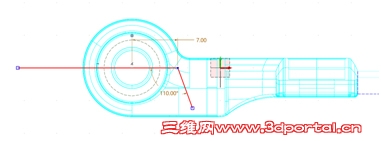

图3 草图1 图4 草图2 3、以草图1、2分别拉伸两个分型面，如图5、图6所示。5 {) F5 f: H' ^, W* S% I F

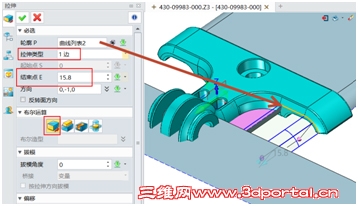

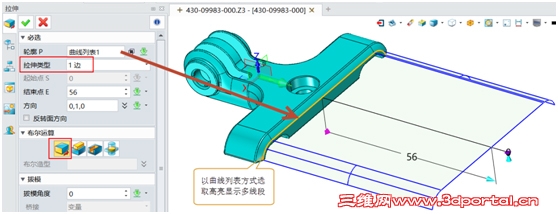

图5 草图1拉伸效果 图6 草图2拉伸效果 4、以曲线列表方式选取高亮线段拉伸分型面，如图7所示。

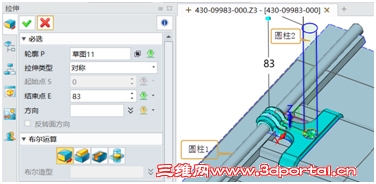

9 R' d! t3 g y. \+ n图7 选取拉伸分型面 5、以图8所示草图3为拉伸对象，创建分型曲面，如图9所示。

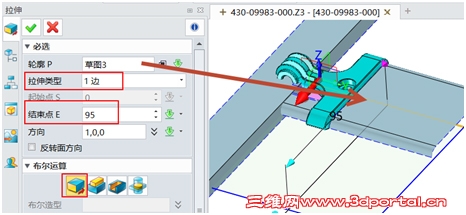

+ C% Q4 P1 ~4 w; @图8 草图3 图9 草图3拉伸效果 6、如图10所示修剪分型面，使用曲面模块的曲面、曲线修剪功能分别对上面创建的分型面进行修剪操作，图11是修剪后的效果图。 [) D1 [- M r7 V0 W# Q" {
图10 修剪分型面 图11 修剪后效果图 第三步：分别拉伸两个圆柱体作为分割碰插穿孔使用，如图12所示。

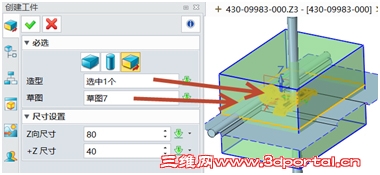

1 Z1 Q1 r7 S3 H! f& Z2 T( H8 L图12 拉伸圆柱体 第四步：创建分模坯料体，如图13所示。% F1 G& X1 E/ `; U* n- t4 X3 g4 I& ?, t+ T

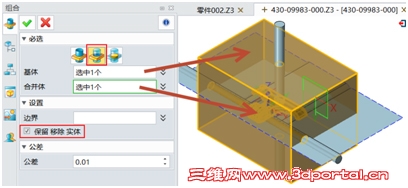

图13创建分模坯料体 第五步：使用造型模块中的“组合”功能，利用产品对坯料进行求差操作，如图14所示。8 q& m: g9 x8 O# Q% \

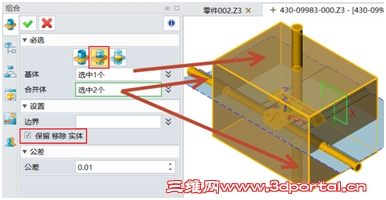

图14 求差操作 第六步：使用造型模块中的“组合”功能，利用两圆柱体对坏料进行求差操作，如图15所示。7 @ C* d* @3 d! f

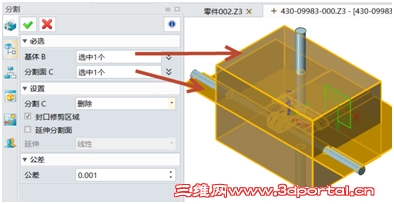

图15 求差操作 第七步：使用造型模块中的“分割”功能，利用分型面对求差后的坯料进行分割操作，分割后就把前后模分出来，如图16所示。 |+ m% N# s. y G% B

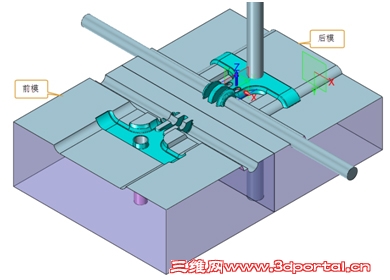

图16 分割操作 分割后效果如图17所示，最后得到前后模仁。( x2 D: n6 T, G
图17 分割后效果 通过上面的操作，产品的分模就全部完成了。中望3D支持直接选取产品边作为拉伸的对象，让分型面创建更灵活，而且不需要像其他软件一样，要把完整的前后模面抽取出来才能进行分模，而只要创建好分型面后就可以使用分割功能把前后模分割出来，操作非常的简单快捷。中望3D是设计师高效完成模具设计的最佳利器。9 m" ]% J0 q0 h& }" z
