       草图是2D操作最常用的命令,当需要对草图的位置形状进行编辑时,常规的做法是更改草图的定行定位尺寸。但是在中望3D中,设计师可以直接对草图进行移动、复制、旋转、镜像、约束查询等操作,非常的便捷,能帮助设计师提高工作效率。在本篇文章中,笔者将结合几个实例来介绍一下中望3D草图编辑的具体操作。
6 C; }0 H4 S* T3 {【移动】
  l$ g/ I: m) q) _( F9 N' [       单击工具栏“草图”→“移动”功能图标,系统将弹出“移动”对话框,如图1所示,该命令可以将草图实体从一个位置直接移动到另外一个位置。
) p4 [$ T, d' C2 J8 k7 O
1.jpg ( @' Y: t% [$ m. c1 r
图1 中望3D草图移动
       在方向设置下拉菜单中有两点(选择两点定义移动方向)、水平(设定水平移动)、垂直(设定垂直移动)三个选项可选。( O1 D( P3 h( v) N4 s0 v' j
【复制】( ~& U( T0 B) q! t; m. I0 |

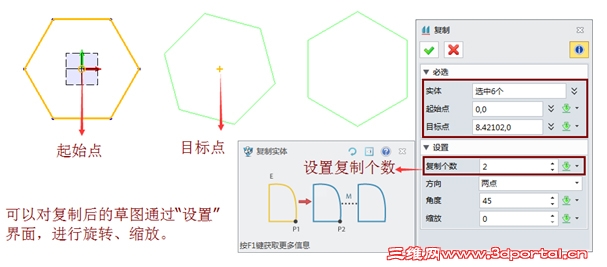

       单击工具栏“草图”→“复制”功能图标,系统将弹出“复制”对话框,如图2所示,该命令可以将草图实体按照设定目标进行单个或者多个复制,其操作方法和移动类似。
! @9 C& c* J! ]. c6 s! V( g
0 q+ s4 g" i3 l  T3 h
图2中望3D草图复制
【旋转】

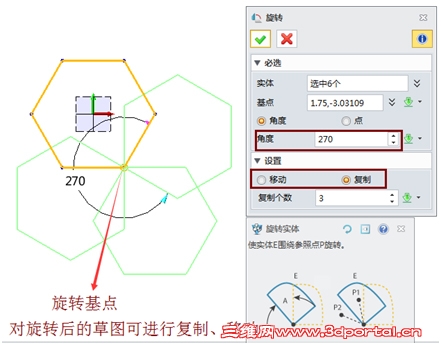

7 A8 c) P6 l# q% f' s; ?, T       单击工具栏“草图”→“旋转”功能图标,系统将弹出“旋转”对话框,如图3所示,该命令可以将草图实体围绕一个基准点进行旋转。% s0 j' N$ e0 k/ a( n9 X/ ]5 R" }% a
图3 中望3D草图旋转
【约束查询】% q2 i  P% }. N, d+ l

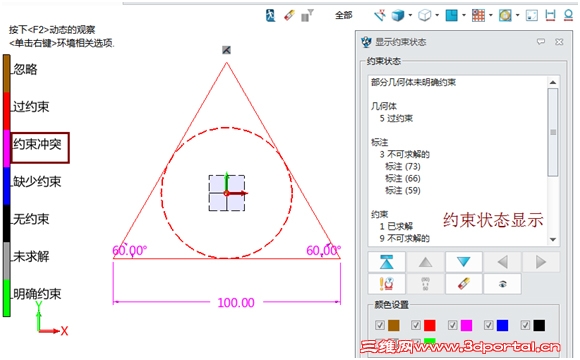

       单击工具栏“查询”→“约束状态”或者“约束”→“约束状态”功能图标,系统将弹出“显示状态约束”对话框,如图4所示,该功能将显示当前草图的约束状态,同时草图几何体也以相应的颜色显示。
2 a. x2 r+ I# L9 |* u9 h4 F8 }
图4 中望3D草图约束查询
       操作时,草图完全约束后,激活“约束状态”功能时,图形轮廓和尺寸标注均以绿颜色显示;设计师可以根据不同的显示颜色进行区分约束类型。
- `0 q  l* P* ^5 ^+ e       中望3D的便捷高效的草图编辑功能,可以帮助设计师快速完成草图的设计工作,达到事半功倍的效果,你也快来体验下吧!
, [% ]: `: B& @6 u/ O0 N9 P       马上下载中望3D2017版,体验智能设计,让创意无极限:http://www.zw3d.com.cn/product-58-1.html( S# j0 I6 ~. e! M9 y& M. F
