【3D亮点】中望3D2017：链接管理器强化更新，助力设计更智能更高效

Abby001

       设计师在开发新产品的设计工作中，经常会遇到需要利用之前产品的某些特征、草图截面，例如产品设计时所绘制的火箭脚、模具设计中的燕尾槽、铝型材结构的框架等等。如图1所示，这些草图一般比较复杂，绘制起来会耗费较多的时间，而设计师在重复利用时，对草图截面的形状与尺寸往往不需要太大的变动。
3 M. N( F( j- R) F2 k) V

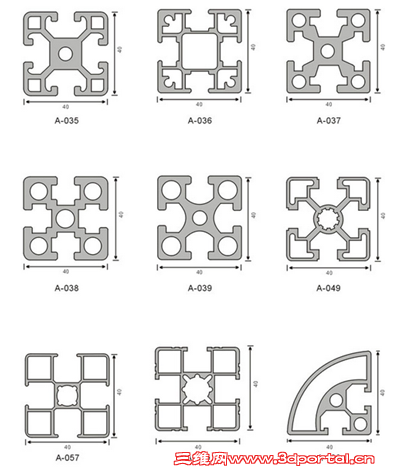

图1 复杂的草图截面

       当产品设计完成后，发现截面需要修改时，相信设计师们都希望在修改截面时，产品设计能自动进行变更，并且，能有一个管理器能体现出哪些零件已经变更，哪些零件没有变更等信息，以便更清晰、有条理地管理这些数据。
/ q$ E9 V' O; |/ l9 j# @       新发布的中望3D2017版本中，Link链接管理器有所强化，新增了对外部草图中的关联关系进行管理的功能。以图1中的铝型材为例，用户可以将需要使用到的铝型材截面绘制在一个独立的草图档中，以型号进行各草图的命名，在后续使用中直接选取所需要的型号即可，非常高效便捷。
3 p. B8 G" M9 ~% B2 s       下面我们来看看具体的操作：
$ P; K" Y' ]4 g/ x       首先，新建一个零件，命名为“铝型材截面”，如图2所示。
8 b0 }3 q0 C# G! m$ k7 ], q# F6 y

图2 新建零件

       然后，绘制多张草图，每张草图按照截面型号进行命名，在各自草图中绘制好各自所需要的截面，如图3所示。
$ `. l1 U. A$ E4 C" q

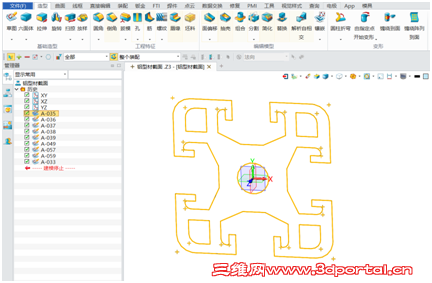

图3 绘制草图截面

       下面，我们以设计办公桌框架为例，在设计这个产品时我们需要用到铝型材。我们先绘制出办公桌的框架结构线，然后选择“编辑”—“复制”—“外部草图”命令（图4）进行下一步操作。
0 q' |. K3 B( F3 `7 ~9 n- J0 c# _: c

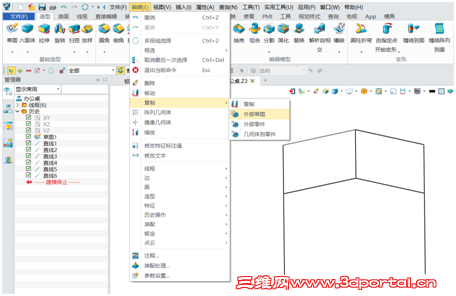

图4 选择外部草图命令

       接下来，可以选择所需要的截面形状，导入到设计模型中，如图5所示。
, ~# o+ g2 r# [$ N6 X1 G8 |

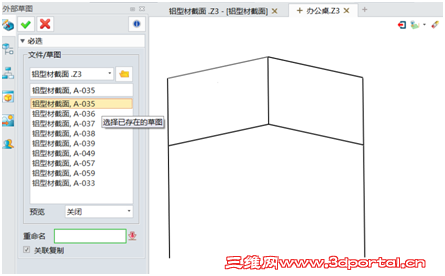

图5 导入所需的截面形状

       然后，使用“扫掠”功能，即可快速完成所需要的框架结构，如图6所示。

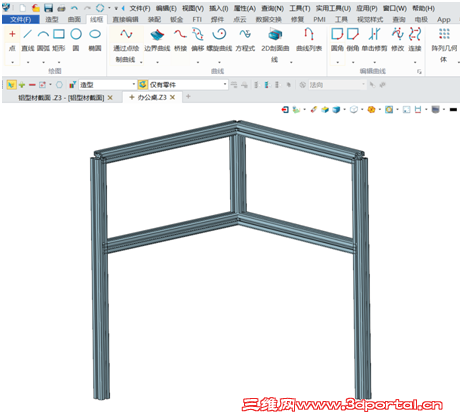

图6 扫掠得到所需框架结构

       如果此时设计师需要对使用的型材进行修改，在中望3D2017版中，只需要修改“铝型材截面”零件中相对应的截面即可。
, J' K7 O. a: |) n, t       打开设计模型，使用“链接管理器”功能即可查看此零件中使用的外部引用是否是最新的。如下图7所示,我们可以看出此设计中引用了两种铝型材截面，其中A-035未变更，A-038已经变更，但是模型未更新，此时只需要更新模型即可。
& O' h8 G& _) D* ^& Y

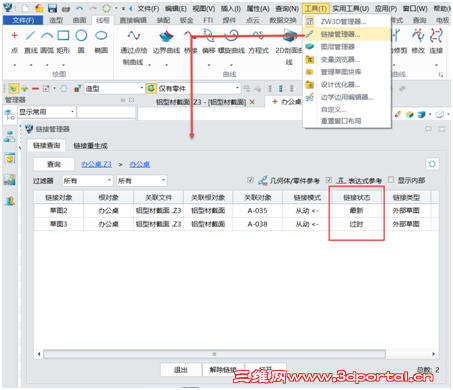

图7 链接管理器

       中望3D2017版强化了Link链接管理器的功能，帮助设计师灵活调用草图、特征等设计数据，快速完成产品设计，并且能够对零件信息进行清晰的管理，更加智能，更加高效。
       马上下载中望3D2017版，体验智能设计，让创意无极限：http://www.zw3d.com.cn/product-58-1.html
