SOLIDWORKS 2017 新功能抢先看之Treehouse

ICT—Eric Qiu 邱光斌

/ v1 D3 A0 D  a! a7 O( Z
【智诚科技/邱光斌/Eric Qiu 】
摘要：Treehouse是SOLIDWORKS 2015推出的一项功能，在 SOLIDWORKS 中开始建造模型前，您可以利用 Treehouse 在图形用户界面设置您的 SOLIDWORKS 装配体层次结构。 还可以利用 Treehouse 添加到现有文件结构。在此基础上，SOLIDWORKS 2017进一步增强了Treehouse功能，提供了更好的使用体验。
关键字：SOLIDWORKS   Treehouse   2017  装配体

; x4 Y/ X2 o5 Y6 i* n- n  XSOLIDWORKS 2017优化了Treehouse的用户界面，使其与SOLIDWORKS用户界面保持一致。支持将Treehouse中的结构打印为纸质或PDF文档，便于交流。在导入结构时还可将对应工程图一同导入到Treehouse中，提高了创建的速度。并支持在Microsoft  Excel中打开结构。
一、用户界面
1、界面经过重新设计以与SOLIDWORKS 软件用户界面保持一致；
2、当您在一个节点上单击显示文档属性时，移除了动画；

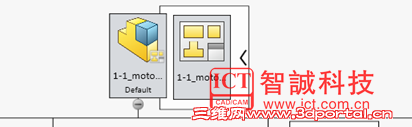

/ i" N; j% ]- u6 U4 a0 G0 f3、单击 < 可以最小化工程图。之前，您必须单击才能在结构中最小化工程图的显示。此图标更改可避免对工程图参考操作产生混淆，如图1所示。

图1  最小化工程图

/ Y! J) ]# x7 N7 ^; B6 P/ B$ g4、双击任何文档名称即可编辑其文本。之前，您必须单击显示文档属性才能更改文档名称。
0 |1 g+ ?0 Y% r- E
二、导入结构时包含工程图
+ e' u4 p& O" q# b2 m& b9 |将结构导入到Treehouse 中时，您也可以导入任何关联的工程图文件，操作如下。
: N6 c- ?+ s3 N$ e$ d) ^$ G要在导入结构时包含工程图：
% }6 X/ N4 ~- ^& E2 B7 x1、在Treehouse 中，单击Treehouse 选项。
7 d+ ^, y4 _* B2、在对话框中：
" h$ T' S; b8 p' l4 Z( ea) 在导入选项下，选中随模型导入工程图。
2 I$ B, e. a) J' }: x( Jb) 在在文件夹位置中搜索下，单击添加并浏览至一个文件夹，然后单击确定。
* Y$ ^5 ?; x$ X) a& l' zc) 单击确定。
当您下次导入包含工程图的Treehouse 结构时，工程图节点将包含在结构中。
+ @  r5 I" Z3 s" P$ d



- S3 K5 ]) J# j/ F2 S( O

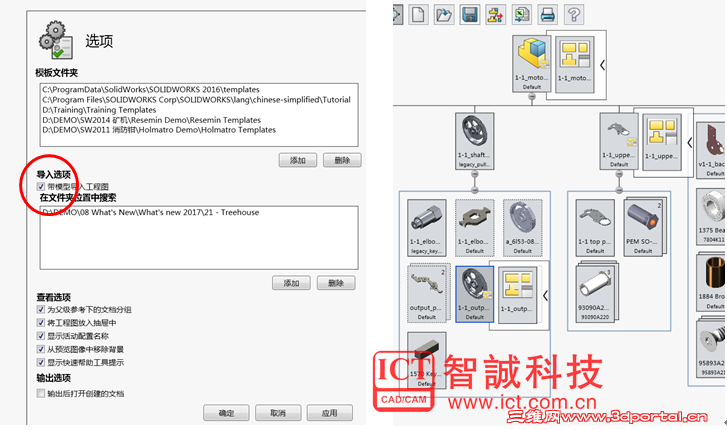

图2  导入模型时包含工程图

8 i( R6 E  V. o2 }
三、在Microsoft Excel 中打开结构
/ n* }0 `' B% Y7 L; F+ G6 y; q您可以在Microsoft Excel 中打开Treehouse 结构。这有助于您使用电子表格来捕获构成模型的零件和装配体，操作如下。
1、在Treehouse 中打开一个结构。
4 }7 `. g- C. K5 `& B+ ^2、单击在Excel 中打开。

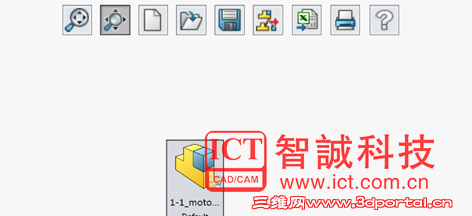

图3  Excel中打开

3、在对话框中选择一选项：
a)打开结构，在Microsoft Excel 中打开整个Treehouse 结构。零件和装配体将出现在一个缩进式列表中。
b)仅打开零件，在Microsoft Excel 中仅打开Treehouse 结构中的零件。
8 j9 M! y0 d# N( a8 w$ ]* |6 E- m% `

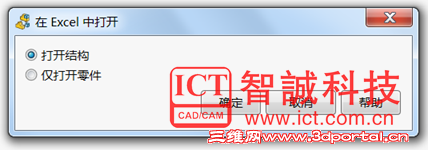

图4  选择类型

: N& l- z) t/ J8 N* ~# N4、单击确定。
将打开Microsoft Excel 以及一个包含整个结构或零件的电子表格。电子表格中包含的各列包括文档名称、活动配置和数量。每个文件属性显示在其自己的列中。将为结构中的每个实例显示重复零件的数量值。

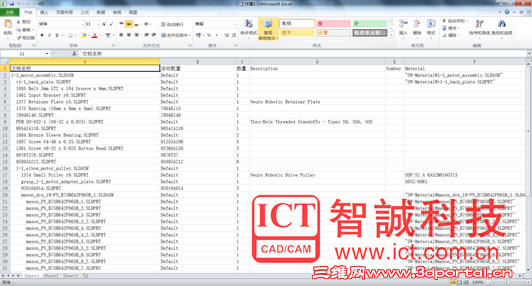

图5  表格

4 g7 w4 }  X4 J6 n
四、打印结构
您可以在纸张上打印Treehouse 结构，也可以将其打印到PDF。
5 [5 {% s  f2 ^2 a+ p8 L- @在Treehouse 中，单击打印，然后在对话框中设置选项，系统将按结构范围进行打印。
SOLIDWORKS 2017对于Treehouse的功能做了以上几点的增强，大大提高了Treehouse的实用性。操作和界面上的改进使其与SOLIDWORKS更为统一和美观。能为用户在规划产品设计和装配时提供更为完善的工具。
