[分享] 【原创】CAL命令详解与实例

[复制链接]
chenmik
发表于 2016-9-21 17:18:45 | 显示全部楼层 |阅读模式 来自： 中国广西南宁
安装
主题分类用于问题归类:

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 chenmik 于 2016-9-21 17:23 编辑
* d% b1 A( X7 f! u' G# k3 q( J* s5 h4 c- i
捕捉模式

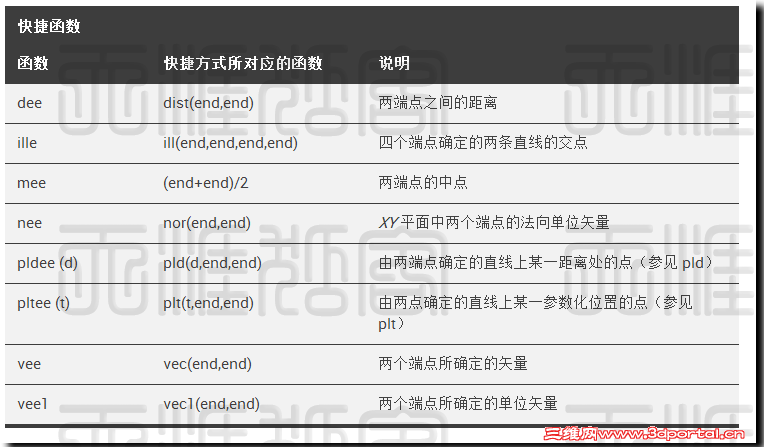

5 Y, Y) N/ T1 q, W$ l( p捕捉点的缩写及快捷函数
; F! d1 m% Q8 X$ _' V

【原创】CAL命令详解与实例

【原创】CAL命令详解与实例 5 K! ?9 l$ M/ v1 S. O% d- V

【原创】CAL命令详解与实例

【原创】CAL命令详解与实例
9 i* P9 M" @+ }) _0 K; T. ^# V9 |两点间的中点
5 }. O$ a2 `# C

【原创】CAL命令详解与实例

【原创】CAL命令详解与实例 0 e& @% u4 r- Q7 W% {+ b. E9 R
中点捕捉
! |$ P: M/ @4 S" L0 w. A" D

【原创】CAL命令详解与实例

【原创】CAL命令详解与实例
" _4 Y7 E1 E6 z+ t, l定义三角形质心
7 s( B4 w- h1 N/ S+ V

【原创】CAL命令详解与实例

【原创】CAL命令详解与实例
+ P* E+ q% o$ T6 _. O' D: n: ^点的矢量表达式
$ Y( ]# @' P! Z# W! {6 x+ t8 h- |

【原创】CAL命令详解与实例

【原创】CAL命令详解与实例 # R; {5 Y3 @4 o
点过滤函数
" y# r, c+ n4 \3 }  [, d+ U

【原创】CAL命令详解与实例

【原创】CAL命令详解与实例 ; e( N$ G# v% \

评分

参与人数 1三维币 +10 收起 理由
2005llnn + 10 鼓励分享，好资料！

查看全部评分

回复

举报

chenmik
 楼主| 发表于 2016-9-21 17:32:15 | 显示全部楼层 来自： 中国广西南宁
获取半径* G, Z* a7 _% F

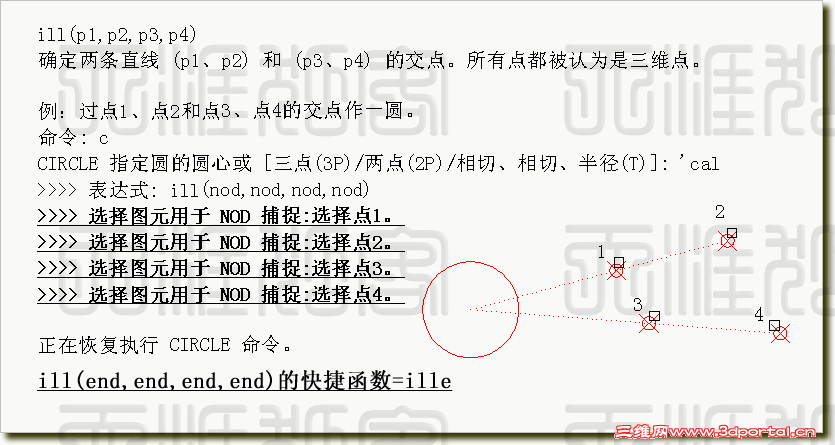

2 y5 M5 V, r1 l获取交点
, j  j% Z3 p7 F. t. _5 t! u6 g( n# p CAl命令-获取交点（ill）.png % i2 k1 j/ h" f" f9 G8 p- b

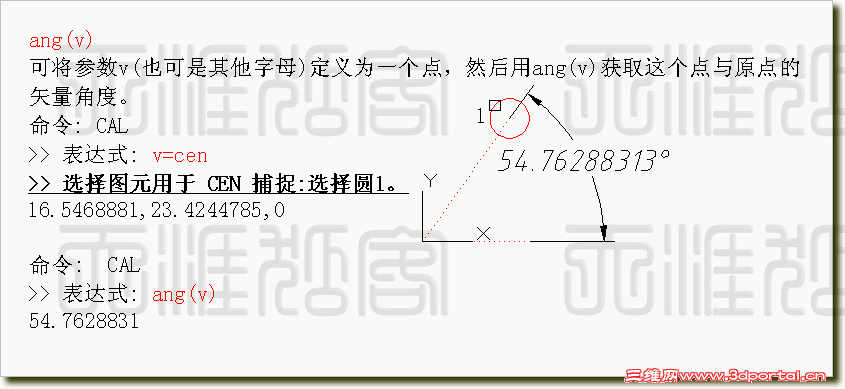

获取角度9 M. O( b+ G& o# ~% h
CAl命令-获取角度1（ang v).png
, ~5 K  L2 D; b! D CAl命令-获取角度2（ang v).png

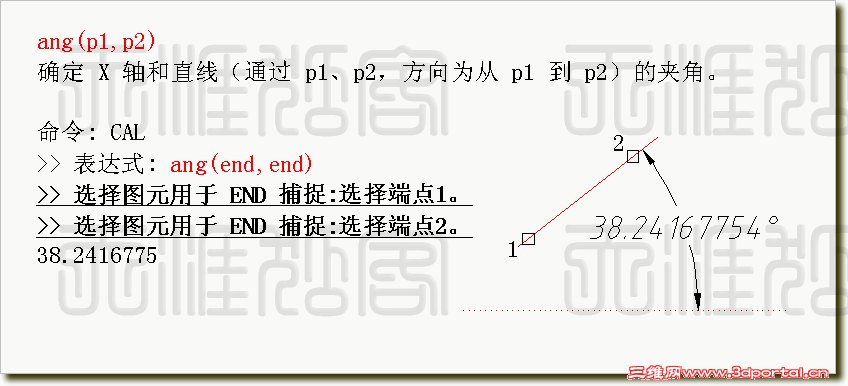

, l  K9 {8 s; D1 H; c- Q8 Q CAl命令-获取角度3（ang p1,p2).png
" u$ y9 w/ }# o! m; s; Y CAl命令-获取角度4（ang apex,p1,p2).png 9 M3 D6 ~- d- f6 T' l: T

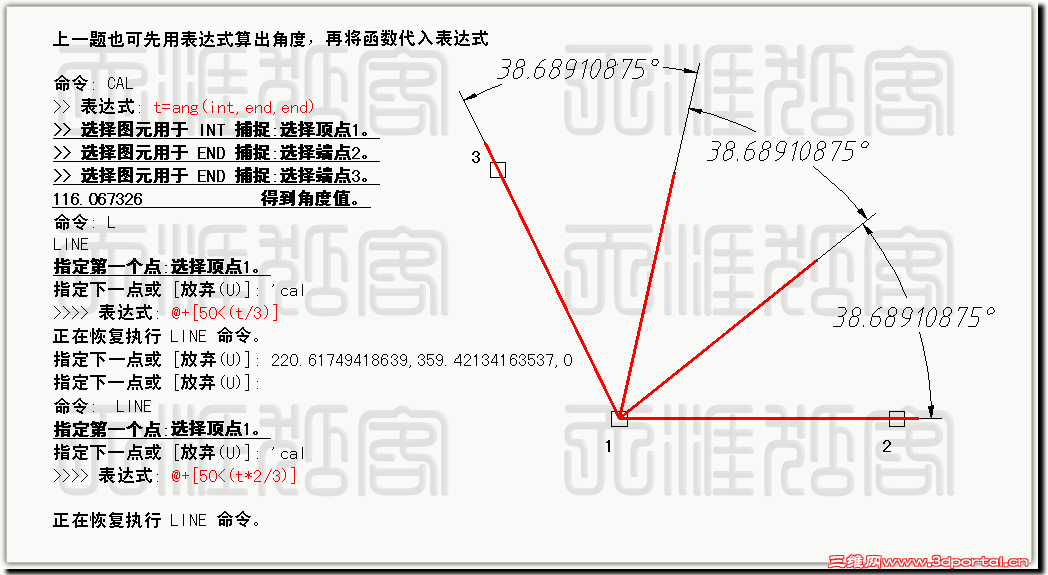

CAl命令-获取角度5-1（ang apex,p1,p2).png
! H6 W' n; A% n( w8 F4 b" j( Y; D, { CAl命令-获取角度5-2（ang apex,p1,p2).png
2 `* ]6 T2 H- j+ L. X9 @0 ~; H CAl命令-获取角度5-3（ang apex,p1,p2).png . V- g; C4 }9 w$ l8 B4 R
获取上一个点的坐标& \: `" N; I0 d# O

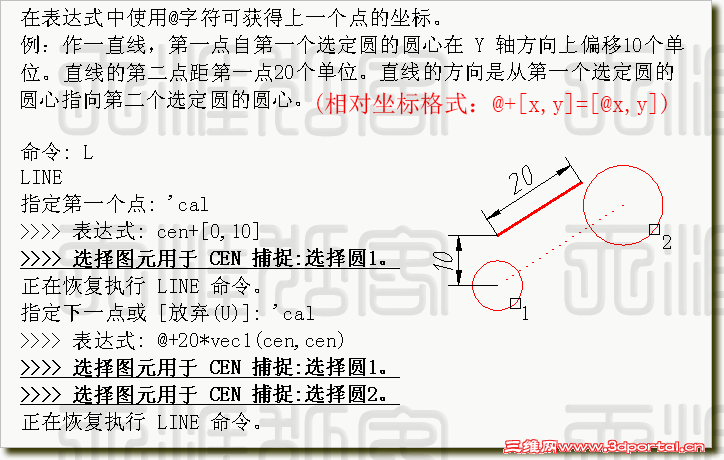

CAl命令-获取上一个点的坐标（@字符）1.png $ K+ Q2 [- ?6 |( S8 B
CAl命令-获取上一个点的坐标（@字符）2.png : w( M& t% Y1 ]: U; F* ^6 u$ {. \
使用光标获取点3 o  z0 B- u- \- S+ I7 C
CAl命令-使用光标获取点（cur）.png , }& r  i9 [/ E( ~# Q

6 s2 k# _$ t$ D) N" ^4 i
回复 支持 反对

举报

chenmik
 楼主| 发表于 2016-9-21 17:39:35 | 显示全部楼层 来自： 中国广西南宁
计算点或数值
( H2 i" x  K# {- K) Z2 b9 O CAl命令-计算点或数值.png
; L6 K; m! D2 y) L" g- {
- O7 W) M2 ~: I& ?3 `计算法向矢量
6 a* P, [' J& [% o6 K CAl命令-计算法向矢量1-1（nor）.png
3 F& ~/ e* U* B" \8 q% T2 M* d3 @4 A CAl命令-计算法向矢量1-2（nor）.png
  {9 z; r. [- t3 \+ n+ v CAl命令-计算法向矢量2（nor）.png 4 `7 t2 w) T' P

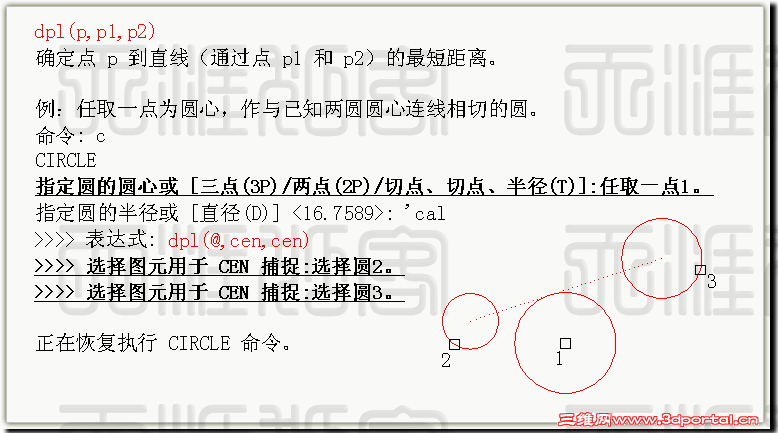

# @' i& ]8 V; r8 I计算距离7 [7 P  J* l' X7 j  s, C) W3 c

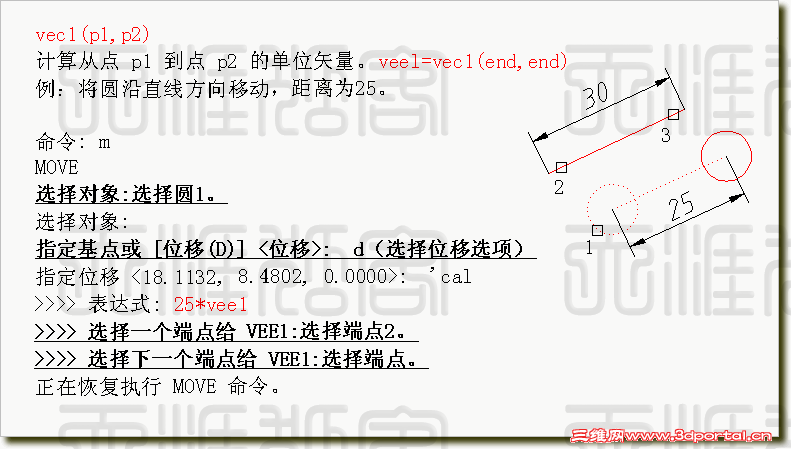

- [" a1 \1 G( \计算两点矢量

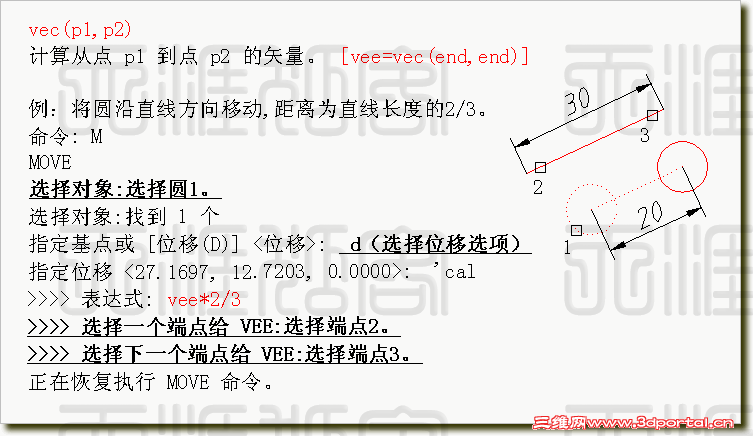

6 I+ @7 s  i- J. E# ?5 O- H$ k& K CAl命令-计算两点的矢量（vec）.png 6 `/ Y0 o1 U( O6 y! C5 d4 ^' S2 ]8 ?0 r
CAl命令-计算两点的矢量（vec1）.png - \. I% y+ E' h
计算直线上的点( F4 W3 ?0 G( N( J: t$ r$ B2 v
* R6 O) q( b2 z3 O3 d" S

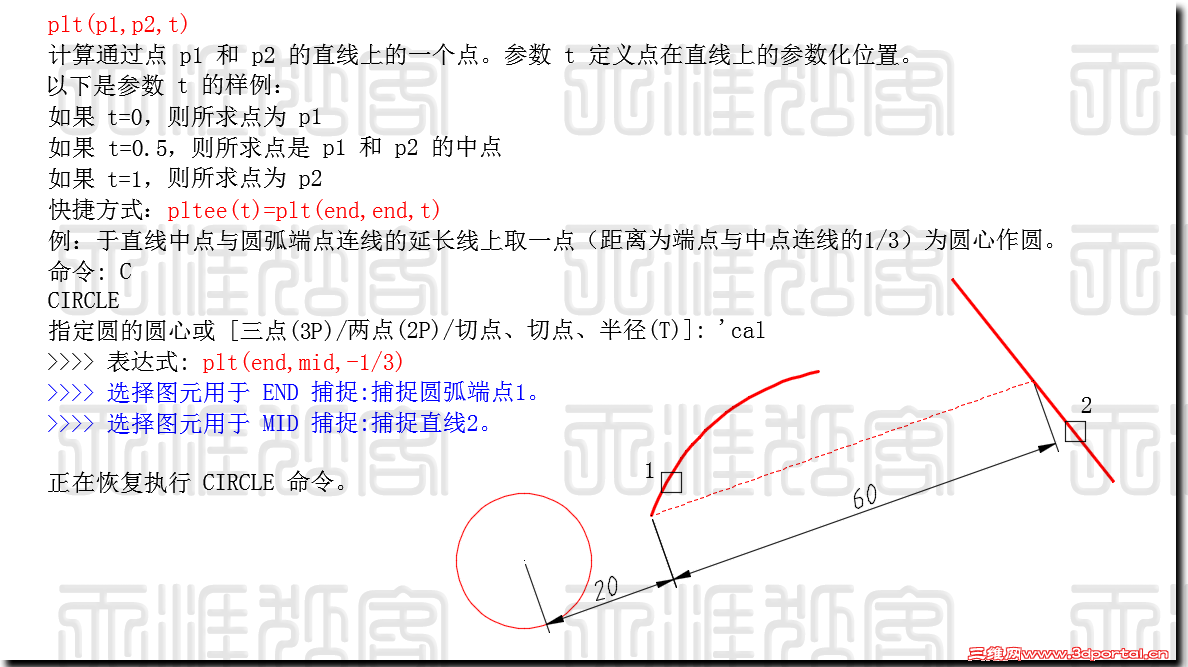

* B" ]+ _+ W2 `6 g+ r  N& [) ` CAl命令-计算直线上的点（plt）.png
3 f7 ?* [8 K1 C) \& E7 z; S- k5 j
% L( h9 W& D/ O! h0 t0 o' l2 o
回复 支持 反对

举报

chenmik
 楼主| 发表于 2016-9-21 17:46:06 | 显示全部楼层 来自： 中国广西南宁
以上为本人根据帮助文件整理出来的CAL命令，如有错漏之处，请大家指正，欢迎交流。
回复 支持 反对

举报

明天你好吗
发表于 2016-9-21 18:08:59 | 显示全部楼层 来自： 中国广东惠州
好帖，学习。
回复 支持 反对

举报

benzsuv
发表于 2016-9-27 08:34:17 | 显示全部楼层 来自： 中国山东泰安
请问楼主用的哪个版本的CAD
回复 支持 反对

举报

marxbat
发表于 2016-9-27 12:02:15 | 显示全部楼层 来自： 中国江苏常州
好像有1个计算给定点到1个平面（由两直线组成）的交点的函数，函数名忘了，现在我的CAD是公司安装的网络版，没有本地帮助，也懒得连线查。
回复 支持 反对

举报

chenmik
 楼主| 发表于 2016-9-27 14:54:34 | 显示全部楼层 来自： 中国广西南宁
benzsuv 发表于 2016-9-27 08:34
# H, z, M1 j" a* d  E请问楼主用的哪个版本的CAD

2 p& N7 p. i! j  m0 Y# c我用的是2015版的，其实对于CAL表达式，哪个版本都是一样的吧，
回复 支持 反对

举报

chenmik
 楼主| 发表于 2016-9-27 15:31:27 | 显示全部楼层 来自： 中国广西南宁
marxbat 发表于 2016-9-27 12:02
/ E1 c6 O' R% u- K* g+ ?好像有1个计算给定点到1个平面（由两直线组成）的交点的函数，函数名忘了，现在我的CAD是公司安装的网络版 ...

$ h8 R& m* t! R9 d# b7 j) z  x0 R层主说的是这个命令吗？

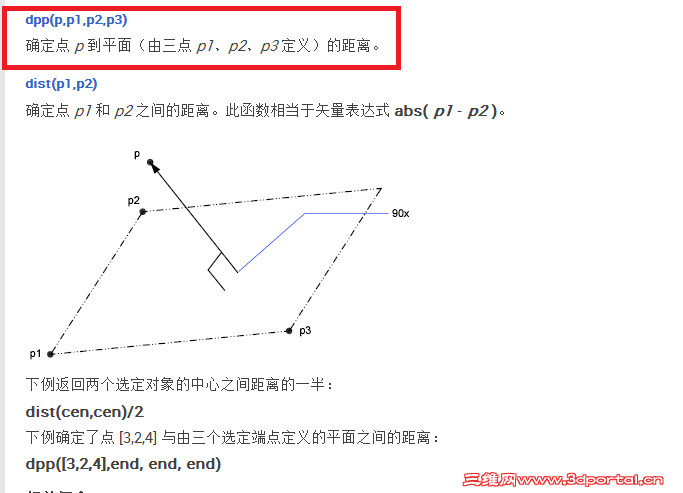

& W" j; G3 W5 i3 U7 V0 D9 D, x; p6 b 0927.png 9 ^: |9 g% R; w! }1 ^
