请问这个特征是怎么投影到曲面上去的？

zhjxujin · 发表于 2016-9-6 15:37:41

您需要登录才可以下载或查看，没有帐号？注册

x

请问这个特征是怎么投影到曲面上去的？

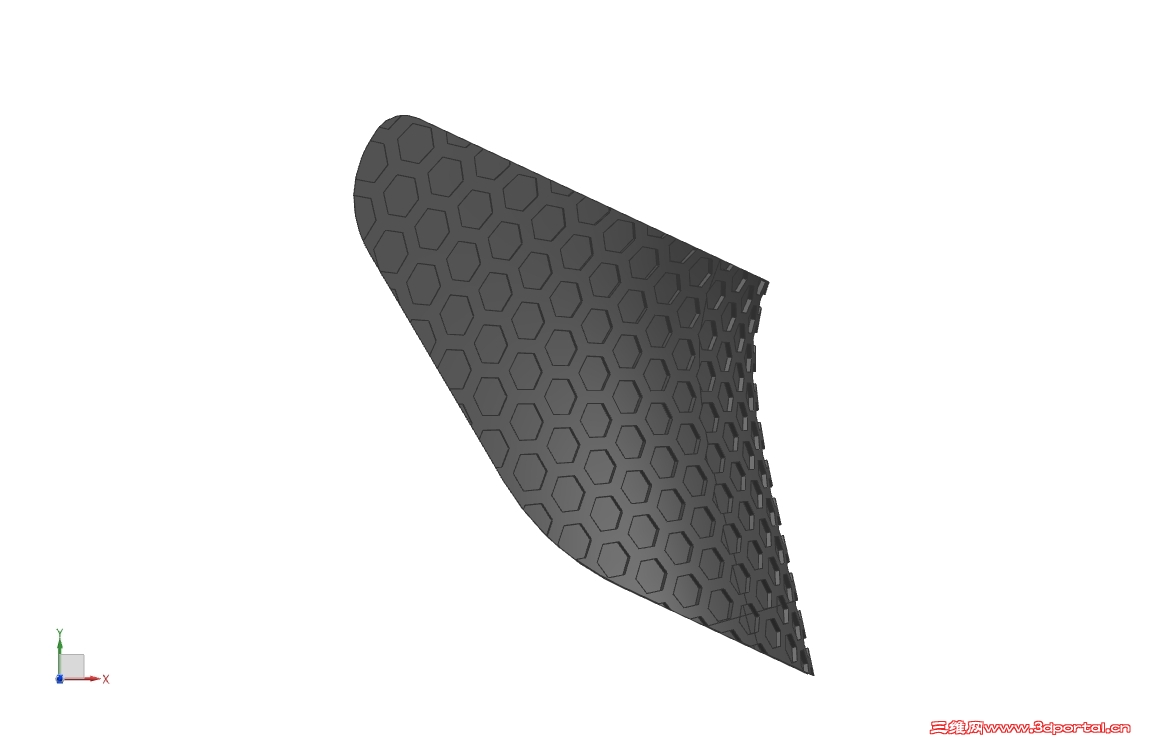

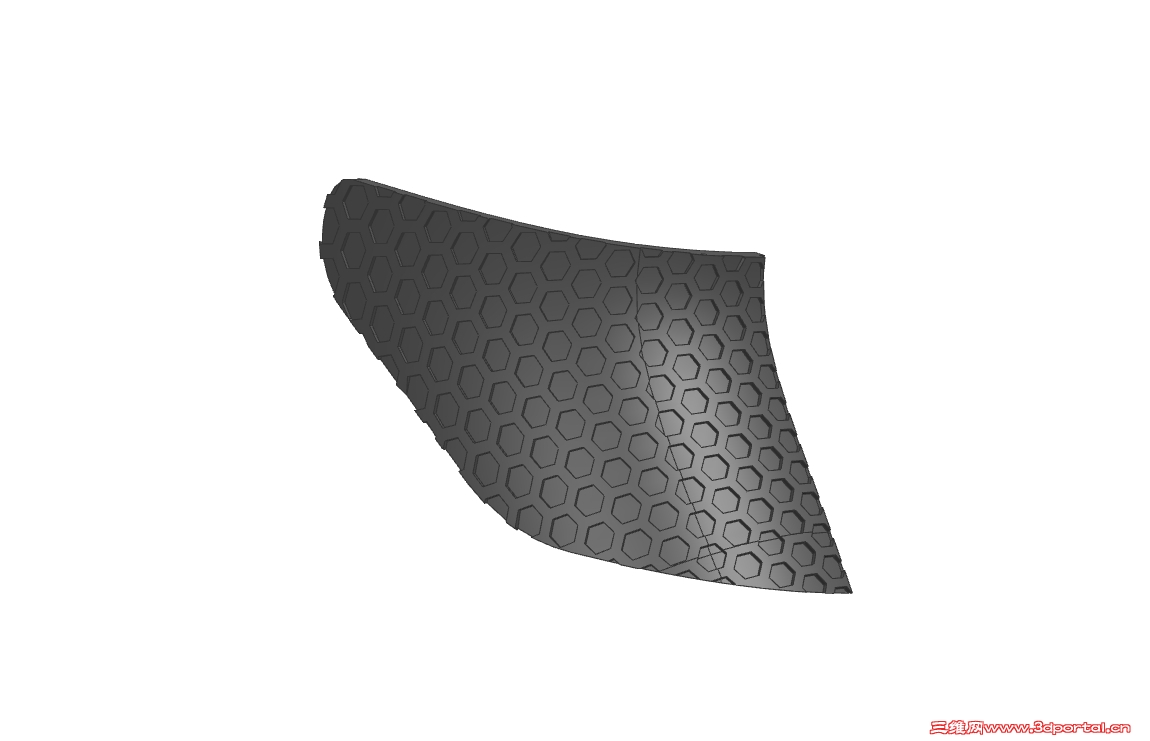

如图，这些6边形是怎么投影到曲面上去的？用投影好像不是这个效果，用缠绕？但是怎么做呢？谁会的教教我，三维文件在附件

lucklyday · 发表于 2016-9-6 18:43:32

这个solidworks钣金反而好弄，展平后的外轮廓线线先画好，拉伸按规律折弯变形，切换平面，六边凹槽画上拉伸切除，切换回折弯模型就好了

zhjxujin · 发表于 2016-9-7 08:43:32

lucklyday 发表于 2016-9-6 18:43
; P# V) h7 I! S! Y) V这个solidworks钣金反而好弄，展平后的外轮廓线线先画好，拉伸按规律折弯变形，切换平面，六边凹槽画上拉伸 ...

嗯，对的，就是不知道用UG直接画上去怎么画

taotao-wei@qq.c · 发表于 2016-9-10 13:28:03

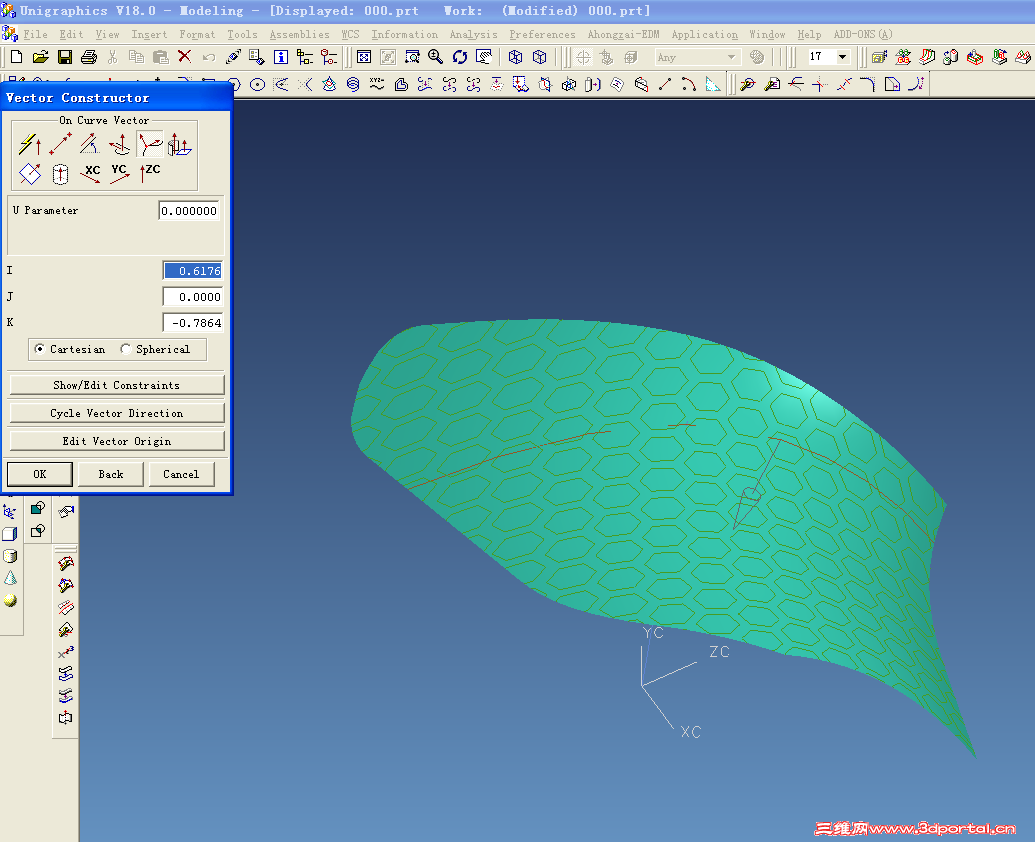

如图所示,就能够按照你的附件一样了

taotao-wei@qq.c · 发表于 2016-9-10 13:32:03

在SOLD WORK中，有一个沿着曲面阵列的命令，效果很好，但是在UG中我没有找到能够沿着曲面阵列的命令，不知哪位高手知道不？

taotao-wei@qq.c · 发表于 2016-9-10 17:43:46

实体模型的阵列我还没有搞清楚

firegod · 发表于 2016-9-10 23:06:28

还在用18版本的UG .确实有点过时了。用NX 11吧。

zhjxujin · 发表于 2016-9-12 08:10:00

taotao-wei@qq.c 发表于 2016-9-10 13:28' l/ h( ?( k; O
如图所示,就能够按照你的附件一样了

貌似什么软件都会，佩服，但是你的UG软件真的是古董级的了
