|
|
发表于 2016-7-28 13:06:17
|
显示全部楼层
|阅读模式
来自： 中国黑龙江哈尔滨
马上注册，结识高手，享用更多资源，轻松玩转三维网社区。
您需要 登录 才可以下载或查看，没有帐号？注册
x

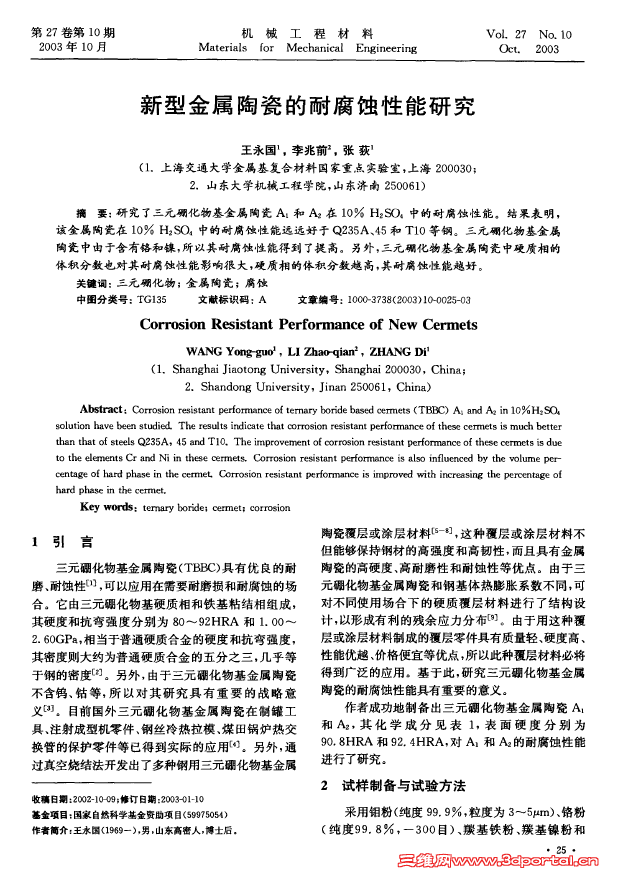

新型金属陶瓷的耐腐蚀性能研究/ H* A% ^0 c, p; Y3 {5 u. P6 J" I+ \
王永国 。李兆前 。张荻
5 g% @0 c# R; X(1．上海交通大学金属基复合材料国家重点实验室，上海200030；- l6 a& P5 |, v+ j+ I0 R. w
2．山东大学机械工程学院，山东济南250061)3 c5 G" R W8 d, ^2 x' C9 V! Y# i$ C

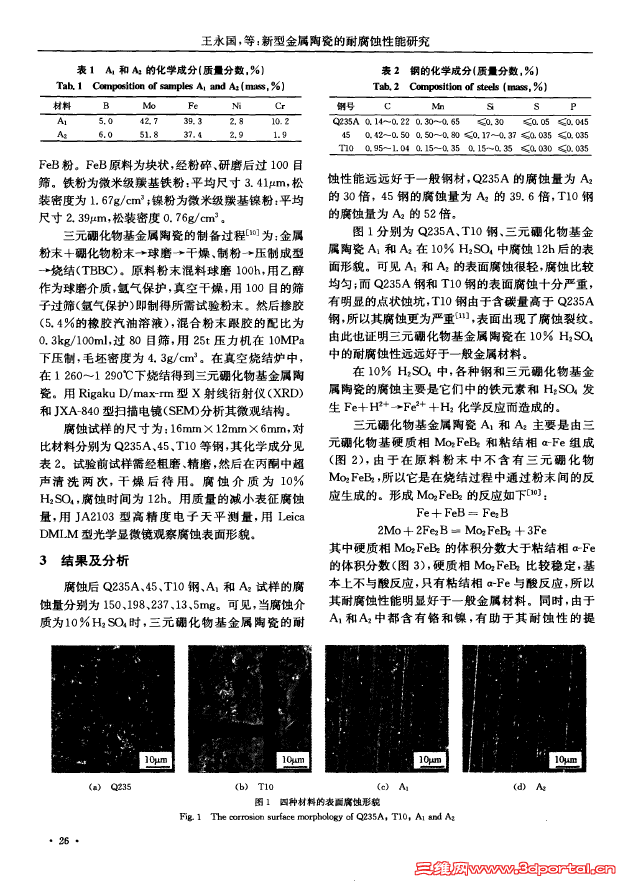

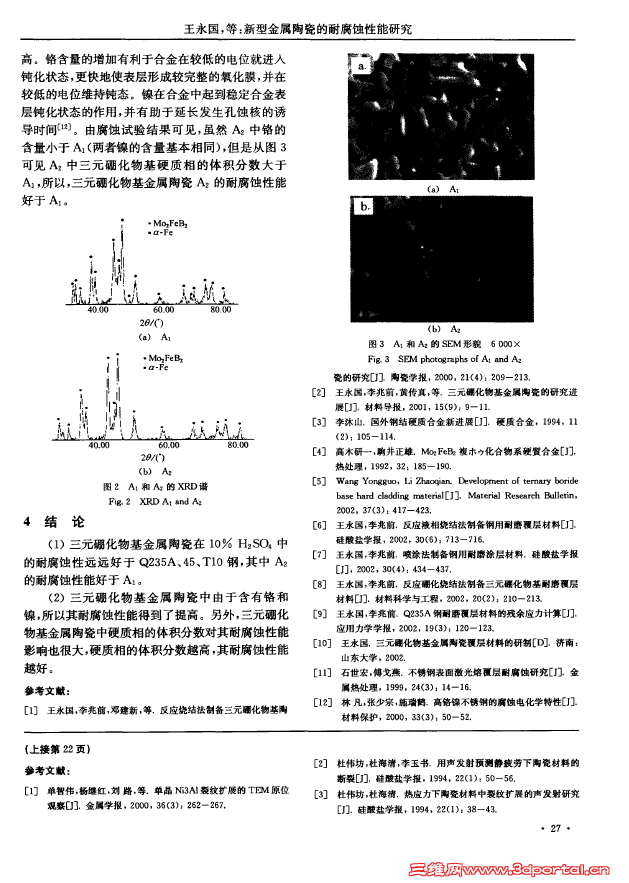

摘要：研究了三元硼化物基金属陶瓷A。和A2在1O HzS04中的耐腐蚀性能。结果表明，该金属陶瓷在1O H2SO4中的耐腐蚀性能远远好于Q235A、45和T10等钢。三元硼化物基金属陶瓷中由于含有铬和镍，所以其耐腐蚀性能得到了提高。另外，三元硼化物基金属陶瓷中硬质相的体积分数也对其耐腐蚀性能影响很大，硬质相的体积分数越高，其耐腐蚀性能越好。* r9 d' r, p- I+ b( q) k1 i
关键词：三元硼化物；金属陶瓷；腐蚀$ j1 M% V l, G2 G
中图分类号：TG135 文献标识码：A 文章编号：1000-3738(2003)10-0025—03$ d9 ^1 [" }& |* S5 `8 p
9 |/ v9 ^! G4 x! q3 Y
|
|
楼主
