|
|
发表于 2016-7-28 12:16:47
|
显示全部楼层
|阅读模式
来自： 中国黑龙江哈尔滨
马上注册，结识高手，享用更多资源，轻松玩转三维网社区。
您需要 登录 才可以下载或查看，没有帐号？注册
x
本帖最后由 2374 于 2016-8-27 17:47 编辑
4 R4 \" `7 J0 T. `6 c. i

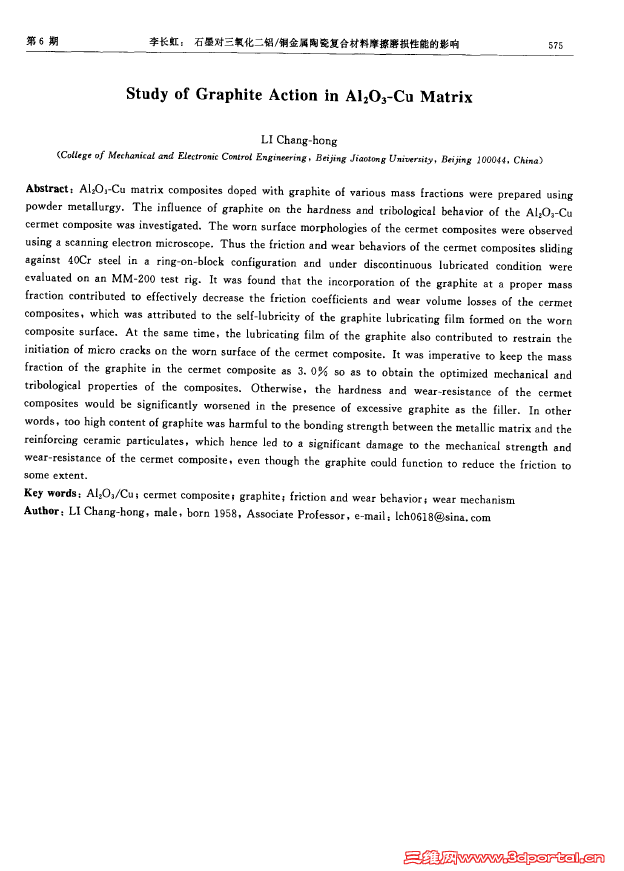

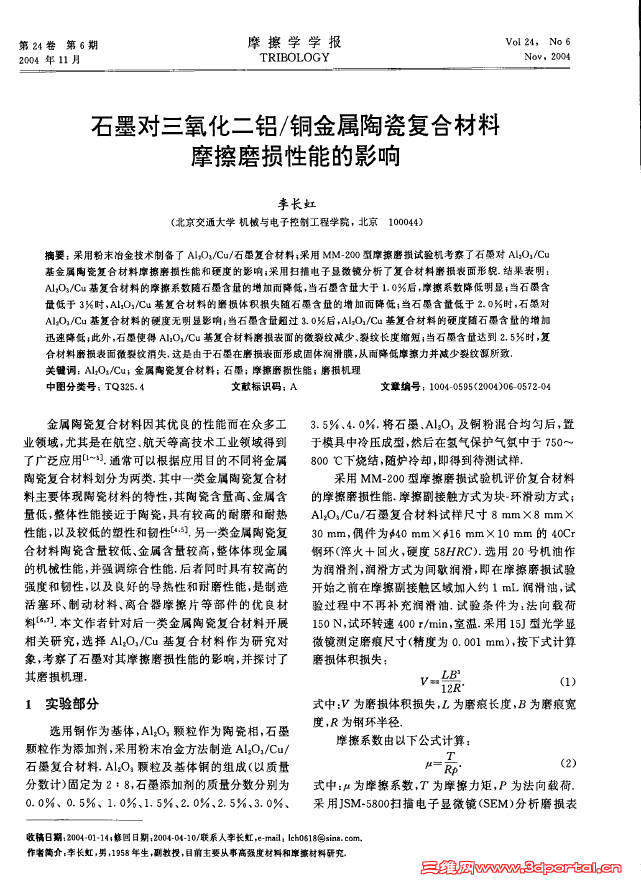

" x8 t- ?$ a7 B; F9 h9 f; O石墨对三氧化二铝／铜金属陶瓷复合材料摩擦磨损性能的影响
7 h+ a p, W- b5 W" G6 w$ l. z( i! {李长虹
" V3 }0 g3 l( [4 M) e9 p(北京交通大学机械与电子控制工程学院，北京 100044)

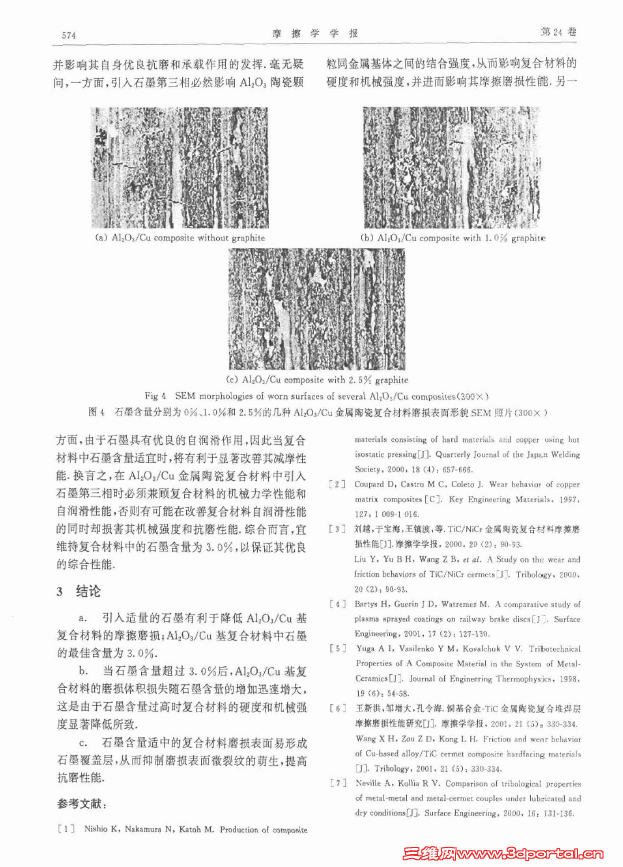

+ e+ z* \4 e, ]摘要：采用粉末冶金技术制备了AI：O。／Cu／石墨复合材料；采用MM一200型摩擦磨损试验机考察了石墨对AL20~／Cu基金属陶瓷复合材料摩擦磨损性能和硬度的影响；采用扫描电子显微镜分析了复合材料磨损表面形貌．结果表明：Al O。／Cu基复合材料的摩擦系数随石墨含量的增加而降低，当石墨含量大于1．oH后，摩擦系数降低明显；当石墨含量低于3％时，Al O ／Cu基复合材料的磨损体积损失随石墨含量的增加而降低；当石墨含量低于2．0％时，石墨对Al：O。／Cu基复合材料的硬度无明显影响；当石墨含量超过3．oH后，AlzO。／Cu基复合材料的硬度随石墨含量的增加迅速降低；此外，石墨使得Al：O。／Cu基复合材料磨损表面的微裂纹减少、裂纹长度缩短；当石墨含量达到2．5％时，复合材料磨损表面微裂纹消失．这是由于石墨在磨损表面形成固体润滑膜，从而降低摩擦力并减少裂纹源所致．. `& p6 p6 V- ?9 G& C; ? A
关键词：Al：O。／Cu；金属陶瓷复合材料；石墨；摩擦磨损性能；磨损机理
8 X' P% C; U& D) b6 g中图分类号：TQ325．4 文献标识码：A 文章编号：1004—0595(2004)06—0572—04
& I! V# X# `2 E* j
' H6 G4 y! A3 F1 J" x }9 S, Z |
|
楼主
