请大师帮忙画此图，用阵列方法

wcrs201

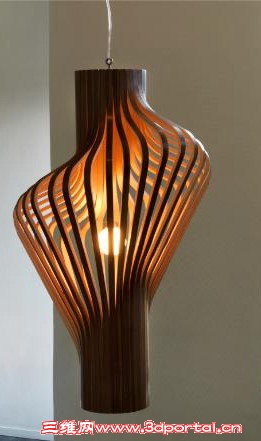

请大师帮忙画此图，用阵列方法

22553711

dzgybao 发表于 2016-7-22 15:49
: ]# k7 e, D: _4 I5 F3 n. F打包压缩Zip文件可以的

一直为这事苦恼，谢谢告知，附件如下（2012）

22553711

俺先来献丑：
2 r) d1 l! B3 i: o

swsxz

厉害一个

wcrs201

22553711 发表于 2016-7-22 10:47
. t$ I+ Q. {9 B& B8 Y3 J8 T9 `& n俺先来献丑：

* i' m% K* p5 ^5 M4 f( R你好，能否发3D图档附件上去，我三维币给你

licoolicoo

确实很厉害，思路还是没能反应过来

22553711

wcrs201 发表于 2016-7-22 14:05
你好，能否发3D图档附件上去，我三维币给你

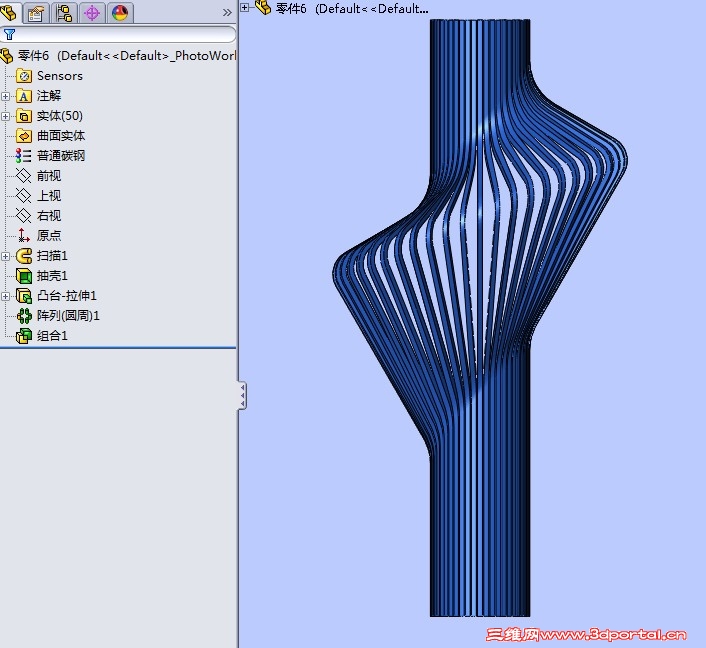

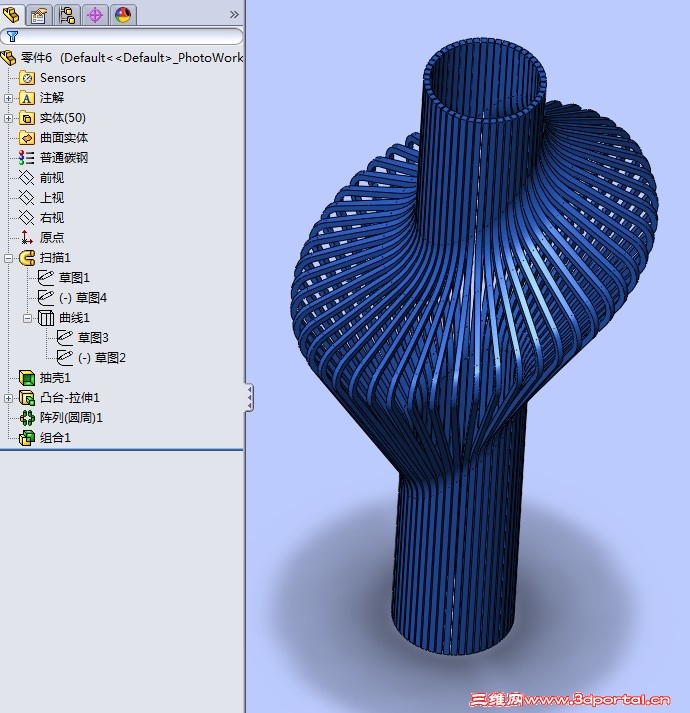

4 [. R2 m5 L. _" E; ]( L你好，图档加密，无法上传，步骤分解，供君参考：
1 E  ^1 e& M  i


. x8 A! {$ A: q
! _0 L9 S  j! e* y

; T+ Z& Y; v( v! j, p

  X- o2 ~; T$ |# r# }# {' q

一世轮回

看不懂，呜呜，我太菜了

dzgybao

6 M+ z: @2 L# E  d

22553711 发表于 2016-7-22 15:21
& v: \! R; F/ ?你好，图档加密，无法上传，步骤分解，供君参考：

4 B6 U6 }( H8 p( D9 i" ~打包压缩Zip文件可以的

wcrs201

22553711 发表于 2016-7-22 16:09
一直为这事苦恼，谢谢告知，附件如下（2012）

( E( [8 x( F7 }& U( w1 F非常感谢，你点上面，我来回答，赏金币给你

zhuyi0829

wcrs201 发表于 2016-7-22 17:23
! F. y8 n) U/ R3 w: l$ p非常感谢，你点上面，我来回答，赏金币给你

) N; O3 T: r) I# o+ H有心的不要拿什么三维币，你去逛超市拿着三维币人家不卖给你

22553711

笑纳了

wcrs201

zhuyi0829 发表于 2016-7-22 18:01
有心的不要拿什么三维币，你去逛超市拿着三维币人家不卖给你

5 E: D" [' o+ x1 Z: y: @

hj-cdx

高人,又学到一招.

lijunq

高人。谢谢分享了

阿帕奇

一世轮回 发表于 2016-7-22 15:27
, v( y7 ~, l% @% ?) U看不懂，呜呜，我太菜了

不要老想着阵列，是将整根柱子“砍”成这个样子

ryouss

22553711 发表于 2016-7-22 10:47
俺先来献丑：

6 A, T, \3 y7 M+ Q5 A% a7 [謝謝木老師的教程,
+ E5 }1 S$ `4 @" Q3 f
另兩個問題請教!

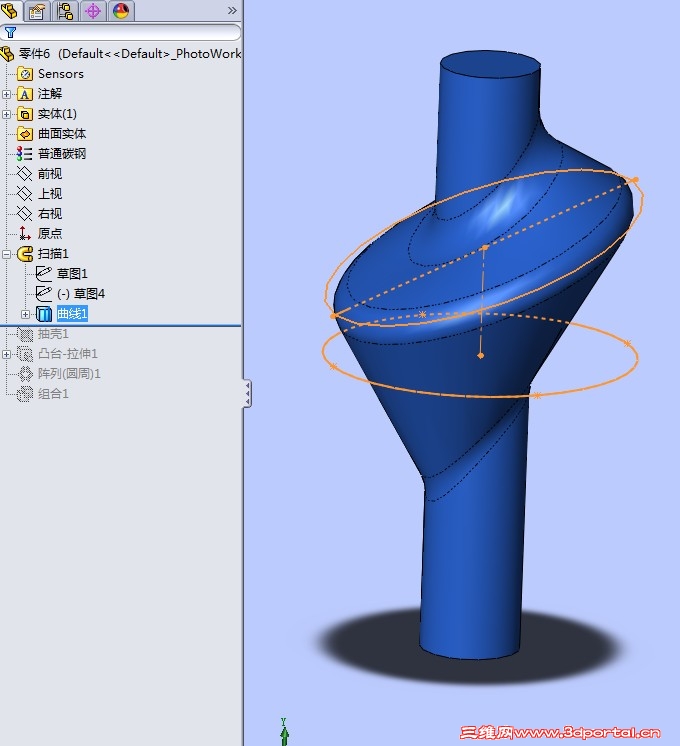

1. 如圖一為何投影曲線要用橢圓而不用圓.

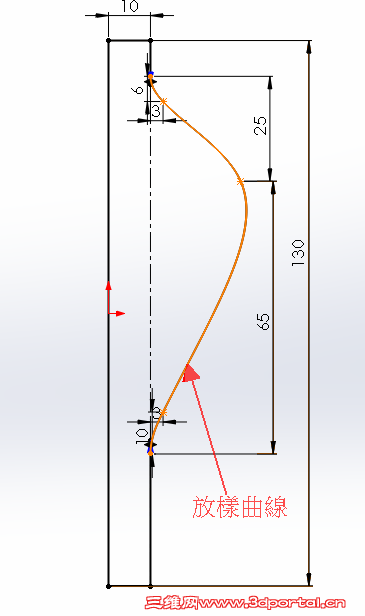

' e0 E$ @0 z# v* O4 R2. 如圖二為了使外觀曲線不那麼生硬改用放樣曲線,但掃出就要用到 "掃出薄件" 是這樣嗎?
: X3 K4 u' w& d4 b5 |
  o0 L' D; ?# `3 }

圖一
3 O  a! D7 h- U* [

. O, Y2 t0 t# x$ f* t
) o% q5 _0 l+ h( T6 p; e) t" v圖二

* Z2 m, l6 b* c* c- _
# q* D& _4 O( _


) F3 X; b+ h7 {- }; b

22553711

ryouss 发表于 2016-7-25 15:32
謝謝木老師的教程,

; ]( W, \5 ], o7 F- D, K! z" j* d, K另兩個問題請教!

) g% w# x' V# C6 f  @  S% `梁大问题总是切中要害，下面答复：

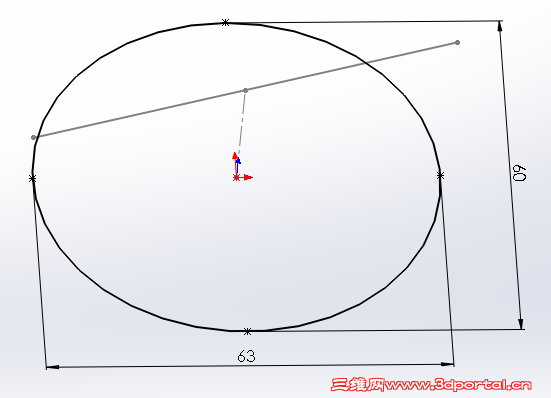

1.由于楼主只提供了一张图片，所以尺寸是小弟胡乱定义的。选择“椭圆”是为了试验这种扫描的成功率，结果显示如果长短半径比例过大，而其他尺寸也协调不好，扫描就会出现自相交。
2.最初也想用“样条线”来做扫描轮廓（那样过渡肯定更美观），但又怕烦，想想做个样子算了所以偷了下懒，不想被梁兄揪住了
, w' q0 x5 k: B8 _4 E
( C+ b" ~1 E  MPS:刚看模型，首先想到的是随形阵列（应该也能实现），再想想还是这样简单一些，修改也方便。

hidingman

謝謝好思路分享

SWJY1956

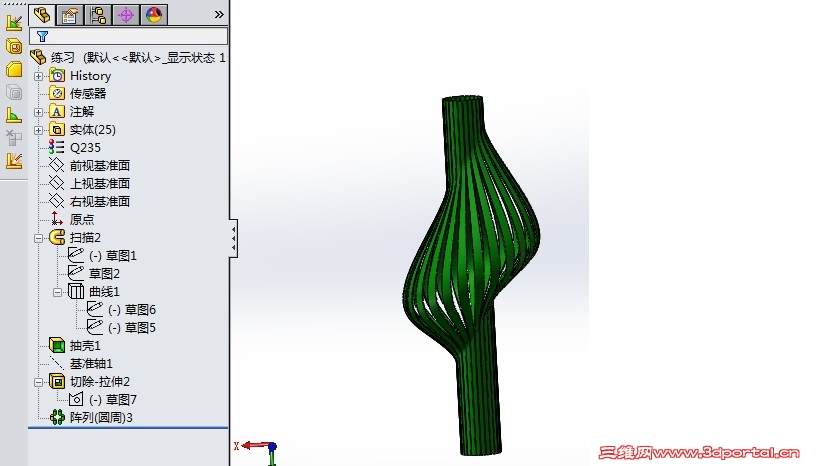

学着做了一个献丑了。

ryouss

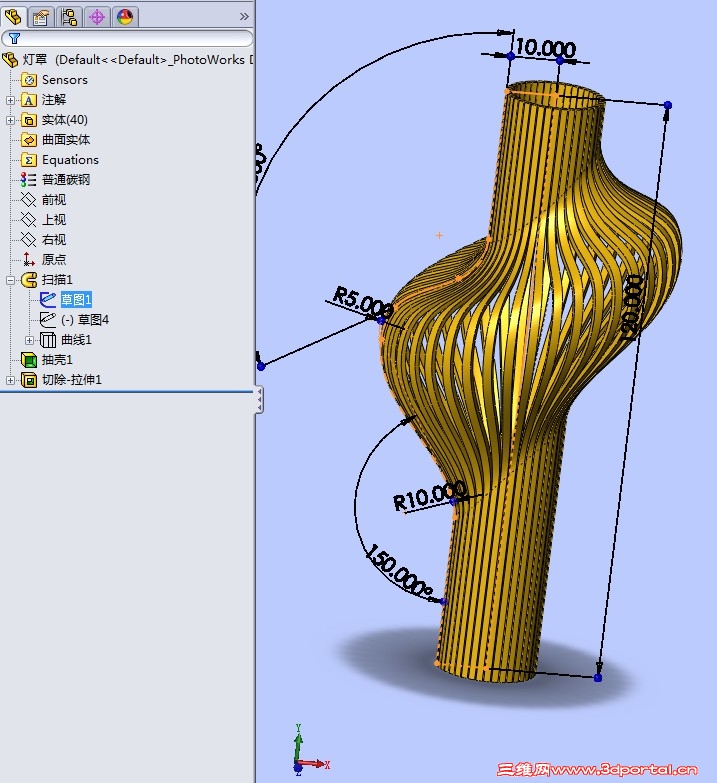

另個作圖...

22553711

ryouss 发表于 2016-7-26 14:11
另個作圖...

梁大威武，应该是草图内阵列吧？
9 K3 F9 T9 X% O) h# ~8 y小弟眼拙，梁大贴图中一根根看上去好像是圆的，不知是咋弄的？

ryouss

22553711 发表于 2016-7-26 14:35
梁大威武，应该是草图内阵列吧？
小弟眼拙，梁大贴图中一根根看上去好像是圆的，不知是咋弄的？

4 U& D4 R0 H: W. a% A5 U' v+ Q非圓
+ Z! B& t; f+ e! c  @

22553711

ryouss 发表于 2016-7-26 15:17
非圓

; V$ f' y' |# ~" j7 A" v0 N谢谢梁大告知，跟练一个，这回也用了样条线：
9 g+ I* B2 F0 x0 S$ e8 W) T
( S: T/ x' M" R$ e

ryouss

22553711 发表于 2016-7-26 15:26
谢谢梁大告知，跟练一个，这回也用了样条线：

) P1 Q+ Y' a8 m1 L1 j/ w) g放樣曲線可以直接掃出(不用掃出薄件)嗎?
