ＳＷ怎么在草图中标注公差？

dragonlei · 发表于 2016-7-5 12:29:21

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 chenjun520601 于 2016-7-6 12:17 编辑

上偏差，下编差，正负公差等，像ＣＡＤ一样标公差。

ga7zm · 发表于 2016-7-5 12:50:33

楼主没用过SW出工程图吧，工程图怎么标注，草图就怎么标注。请仔细看看帮助相关内容。

chengpamtek · 发表于 2016-7-5 14:45:45

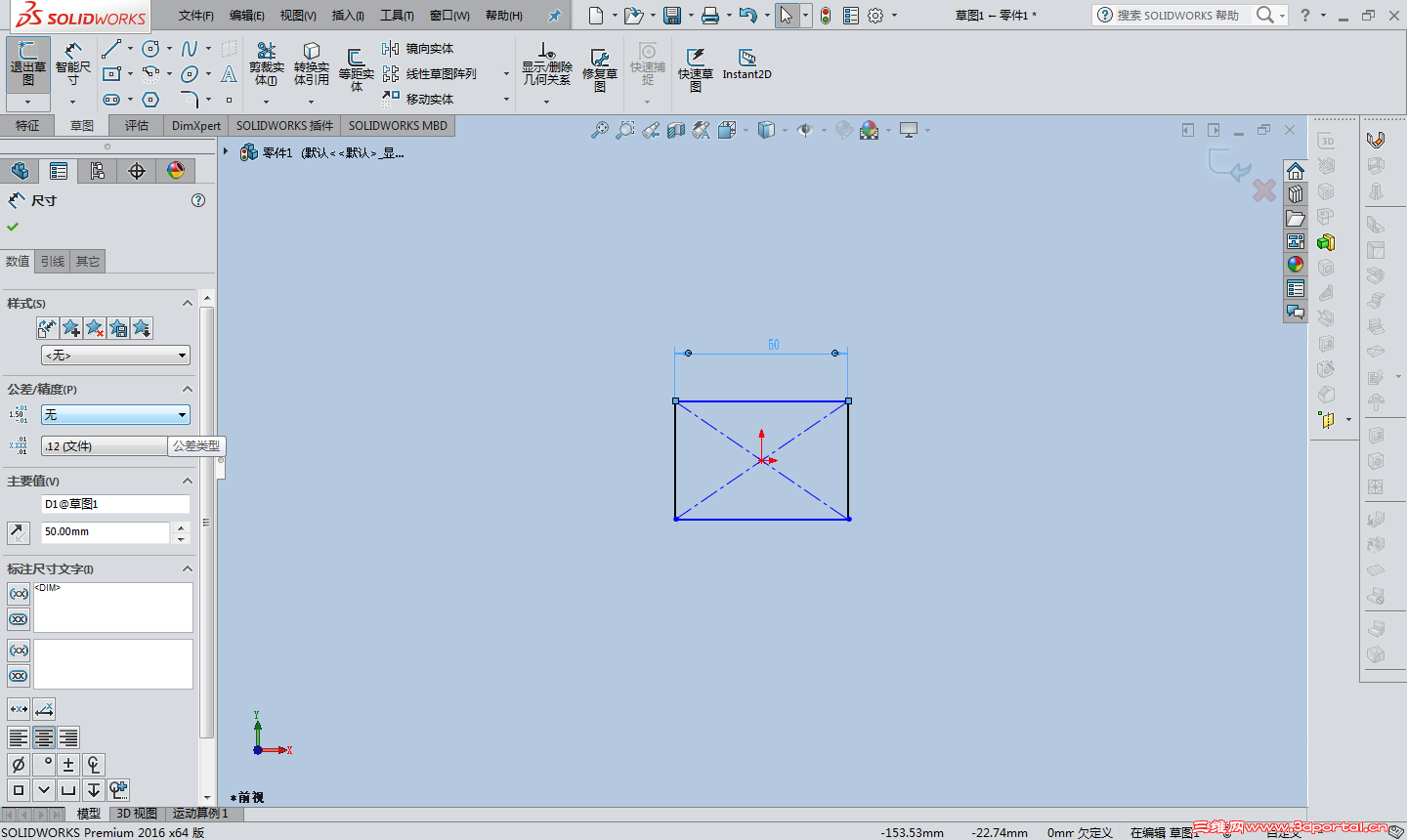

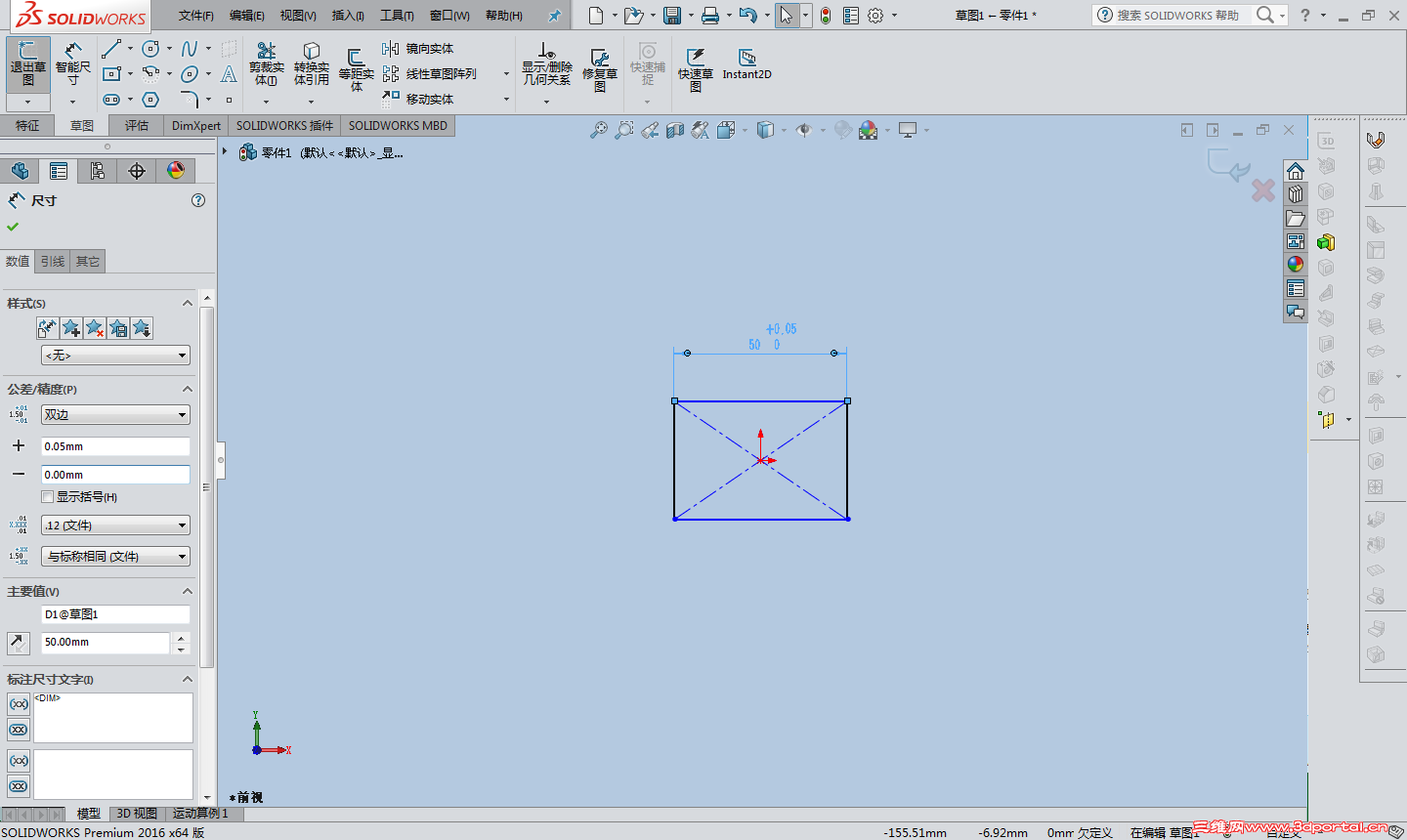

看图，在公差里面选公差类型，在下面填写上下限公差数值

jinqin11 · 发表于 2016-7-5 22:48:41

公差的字体设置为尺寸字体的0.6倍，这样看起来要效果好，。
最好设置成模板，下次可以调用

dragonlei · 发表于 2016-7-6 09:16:33

本帖最后由 dragonlei 于 2016-7-6 10:11 编辑

chengpamtek 发表于 2016-7-5 14:453 K# M$ u: Z2 q) W# X
看图，在公差里面选公差类型，在下面填写上下限公差数值

这样的公差标注不是我想要的。
我要在草图模式中标好公差，然后退出草图，尺寸和尺寸公差可以和草图图元一样看得见，并且可以被选择作为加工图素。也就是说尺寸公差中的线条，圆弧要和草图中的线条，圆弧属性一样。
因为我要把尺寸和尺寸公差，在零件表面上雕刻加工出来。

dragonlei · 发表于 2016-7-6 09:18:38

本帖最后由 dragonlei 于 2016-7-6 10:12 编辑

jinqin11 发表于 2016-7-5 22:48) z/ R A+ r9 n
公差的字体设置为尺寸字体的0.6倍，这样看起来要效果好，。
# @. |/ Z) u5 {2 [% B6 P最好设置成模板，下次可以调用

这样的公差标注不是我想要的。
我要在草图模式中标好公差，然后退出草图，尺寸和尺寸公差可以和草图图元一样看得见，并且可以被选择作为加工图素，也就是说尺寸公差中的线条和圆弧要和草图中的线条和圆弧的属性一样。
因为我要把尺寸和尺寸公差，在零件加工出来。

dragonlei · 发表于 2016-7-6 10:12:57

不知道大家有什么高招可以解决这样的问题。

dragonlei · 发表于 2016-7-6 10:13:59

我现在都是在ＣＡＤ中标注好，再打断成线段，再转到ＳＷ中，无奈的办法。

ga7zm · 发表于 2016-7-6 11:02:09

感觉楼主这样使用SW还不如用CAD软件。不过在工程图模板里直接画草图也是可以达到楼主目的，就是没必要在草图里面进行，直接到工程图里画“草图”。

dragonlei · 发表于 2016-7-6 11:04:30

ga7zm 发表于 2016-7-6 11:02
' ^+ k' W# _# y9 p! z! o感觉楼主这样使用SW还不如用CAD软件。不过在工程图模板里直接画草图也是可以达到楼主目的，就是没必要在草 ...

已经习惯用sw了，一会去试试工程图

ga7zm · 发表于 2016-7-6 11:05:01

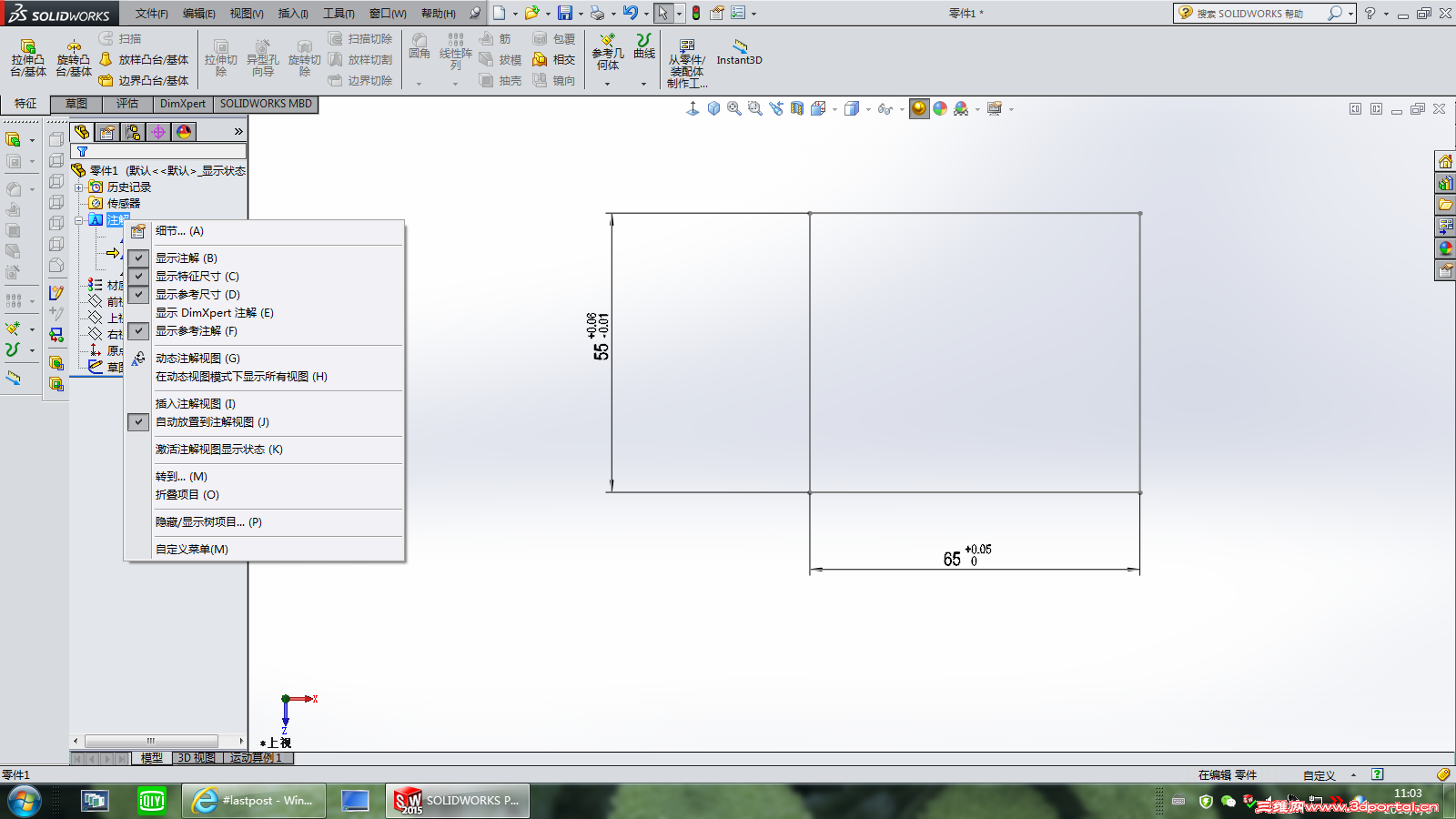

或者如图操作，在特征处注解单击右键。勾选显示参考尺寸即可

SW2016 · 发表于 2016-7-6 11:23:58

ga7zm 发表于 2016-7-6 11:05
/ r6 Z1 _# _6 f( p- W4 }或者如图操作，在特征处注解单击右键。勾选显示参考尺寸即可

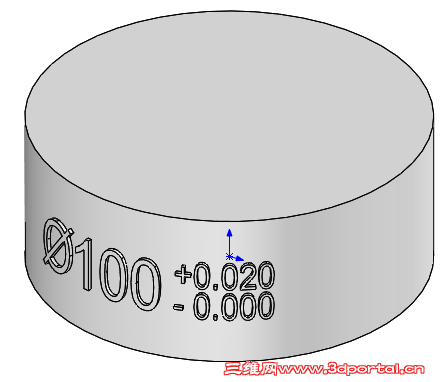

楼主说的是要把这个标注加工出来啊

Image 1.png

dragonlei · 发表于 2016-7-6 11:31:36

SW2016 发表于 2016-7-6 11:23
5 [6 K* f$ X! u* H( A0 |1 T# L( P楼主说的是要把这个标注加工出来啊

对对对，但不知道在草图中怎么标注尺寸和公差。
不需要做成特征，只需要在草图中标注尺寸和公差就好了，加工时选择草图作为加工对象。

dragonlei · 发表于 2016-7-6 11:36:34

ga7zm 发表于 2016-7-6 11:05) D& J! v. J( P8 T7 d
或者如图操作，在特征处注解单击右键。勾选显示参考尺寸即可

显示是可以显示，然而并不具有线段，圆弧等草图属性，并不能用于加工。
我要整个尺寸在零件表面上加工出来，包括尺寸线，箭头，直径符号，尺寸和公差等。

dragonlei · 发表于 2016-7-6 11:37:07

SW2016 发表于 2016-7-6 11:23
0 ] @+ V& S2 E5 m4 X楼主说的是要把这个标注加工出来啊

我要整个尺寸在零件表面上加工出来，包括尺寸线，箭头，直径符号，尺寸和公差等。

ga7zm · 发表于 2016-7-6 11:49:53

dragonlei 发表于 2016-7-6 11:37
9 E& X7 u+ a+ U `& Z我要整个尺寸在零件表面上加工出来，包括尺寸线，箭头，直径符号，尺寸和公差等。

楼主以前怎么实现的？没有SW之前

SW2016 · 发表于 2016-7-6 12:08:28

dragonlei 发表于 2016-7-6 11:372 j! Q& k, F3 N2 ^
我要整个尺寸在零件表面上加工出来，包括尺寸线，箭头，直径符号，尺寸和公差等。

那你可以把需要的标注直接用图元画出来啊。

dragonlei · 发表于 2016-7-6 12:32:18

ga7zm 发表于 2016-7-6 11:49* {8 D( C1 c' L! x
楼主以前怎么实现的？没有SW之前

CAD，费时又费力。

dragonlei · 发表于 2016-7-6 12:33:37

寂静天花板发表于 2016-7-6 11:56/ U* I! F* M' p* C/ m% ]7 `: u
dimxpert标注，结合2015版的MBD插件。

来个实例，让我们学学。

dragonlei · 发表于 2016-7-6 12:35:23

SW2016 发表于 2016-7-6 12:08
3 L, c, [1 B# x3 V: b) A! K9 J那你可以把需要的标注直接用图元画出来啊。

用图元画，几个尺寸，怕是要画半天，还画得不好看。

txh007 · 发表于 2016-7-6 14:30:36

dragonlei 发表于 2016-7-6 12:35
3 I! `, m8 n2 _# U+ b1 p用图元画，几个尺寸，怕是要画半天，还画得不好看。

你这样做好像在实际操作没有意义啊，把公差刻在零件上

dragonlei · 发表于 2016-7-6 14:39:35

txh007 发表于 2016-7-6 14:30
. u( c ?, x0 @4 ^; J) Z/ ~你这样做好像在实际操作没有意义啊，把公差刻在零件上

很多产品客户要求这样做。
实际工作中，经常碰到，而且客人要求这样刻，自然有其道理。

zhuyi0829 · 发表于 2016-7-6 15:26:50

本帖最后由 zhuyi0829 于 2016-7-6 15:29 编辑

请问楼上的你们是给客人看工程图还是看实体图？你外表原本不能刻字的，字刻上去怎么办？精密零件刻个字上去成什么了？不影响美观吗？圆柱上刻字还要上四轴了，不是多此一举吗

txh007 · 发表于 2016-7-6 15:34:53

zhuyi0829 发表于 2016-7-6 15:26
: H5 G5 `3 ^9 X0 ~0 e0 D# i请问楼上的你们是给客人看工程图还是看实体图？你外表原本不能刻字的，字刻上去怎么办？精密零件刻个字上去 ...

我认为应该是实体，让客户看，然后客户对你们公差配合进行审核，看设置的是不是合理

dragonlei · 发表于 2016-7-6 16:59:33

zhuyi0829 发表于 2016-7-6 15:26
! y1 w4 ]8 c9 [( m, E% b V请问楼上的你们是给客人看工程图还是看实体图？你外表原本不能刻字的，字刻上去怎么办？精密零件刻个字上去 ...

做比对治具，必须尺寸和公差。
行业不同，可能说了你也不能明白。
