求大神看看这一件冲压折弯铝片，怎样才能展开啊

noodle78

) e- p' \8 p6 D9 J" v0 }由于小弟用钣金画不出来，只能用特征画好，希望再转成钣金零件展开。可是怎么才能展开呢，求大神帮忙转下，万分感激！谢谢谢谢。。。。。


我是用SW2016画的，担心还有大神用的旧版本，所以附件图是STEP档，求展开，谢谢！！
  t: @& c7 U. b5 D' ?  z& N- r 钣金铝片.rar (192.87 KB, 下载次数: 7)

2016-6-30 01:49 上传

点击文件名下载附件

/ j4 b- I& \  s, r7 e) ]

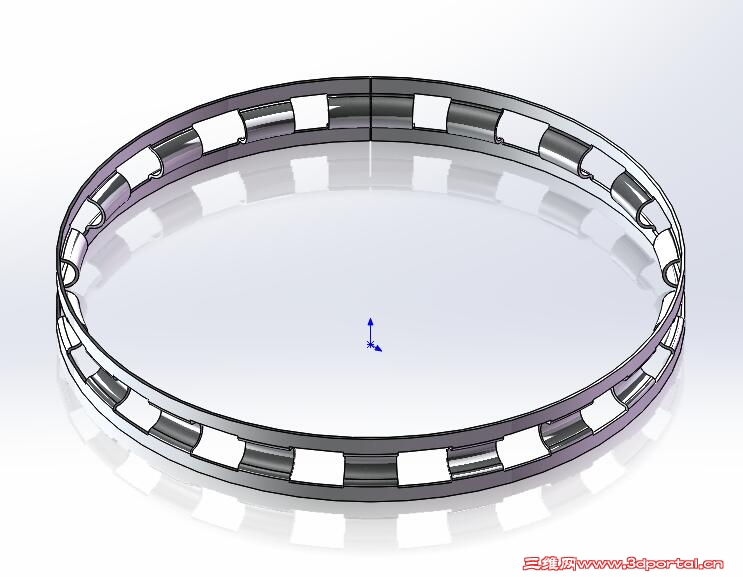

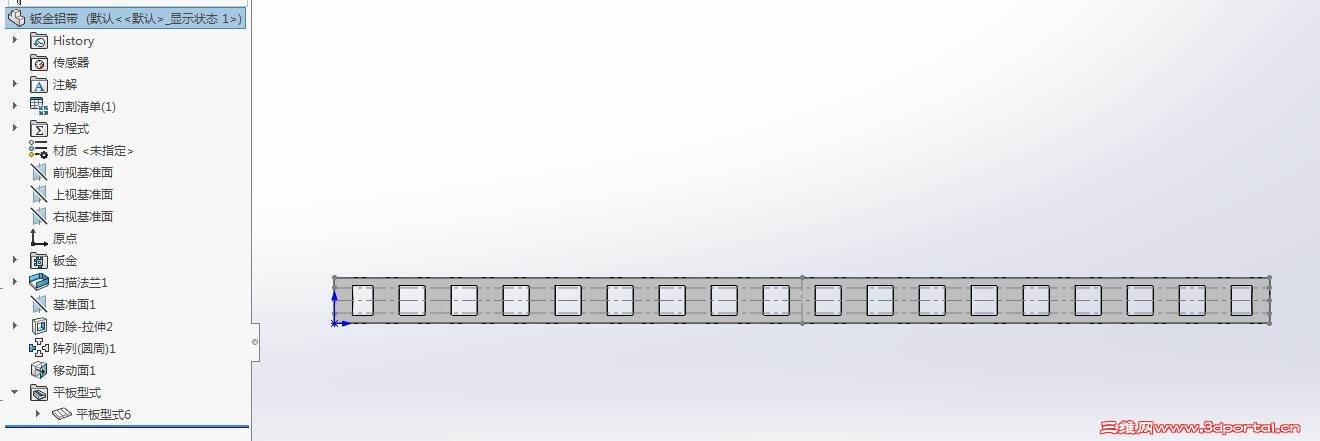

PS：三楼附上钣金零件图2016版本，各位大神帮忙看下问题出在哪里，是不是不能用描扫画钣金特征啊？
6 J( V# j7 F9 d% N* Y

tbxy108808

STEP能展开吗？

noodle78

tbxy108808 发表于 2016-6-30 06:47
" C0 F. F& P' s; a0 @# j3 V( i8 vSTEP能展开吗？

不能展开吗，不好意思，附上SW2016零件图，请帮忙看一下能展开吗？我的问题出在哪里呢？谢谢
# d# c9 n/ E+ B5 | 钣金铝带2016.rar (362.74 KB, 下载次数: 5)

2016-6-30 09:25 上传

点击文件名下载附件
$ B9 `; _# p/ H& L
. k- S" p  v8 X
+ M) N/ P! {9 i: |

SG小瓜

楼主可以试试扫描法兰
9 N2 T) c( {( a( Q

noodle78

SG小瓜 发表于 2016-6-30 10:25
# {1 u4 u9 M: w* H: q1 ]0 E) X2 b0 s楼主可以试试扫描法兰

太感谢了，我怎么没看见有扫描法兰的，马上下来看看

licoolicoo

钣金铝带.rar (904.35 KB, 下载次数: 10)

2016-6-30 10:42 上传

点击文件名下载附件
- X7 P: M1 S/ M# r3 G6 D5 D' r- |2 Y加工前需要修改的。

SG小瓜

noodle78 发表于 2016-6-30 10:30
8 n6 d, R. `7 B& P- ]( j3 `太感谢了，我怎么没看见有扫描法兰的，马上下来看看

+ ~* Y0 R. ~$ k  Z" d插入-钣金-扫描法兰

noodle78

licoolicoo 发表于 2016-6-30 10:43
加工前需要修改的。

/ D; y% m4 s% A, L谢谢您的展开图，不过步骤看不懂，还是不知道怎么展开的

noodle78

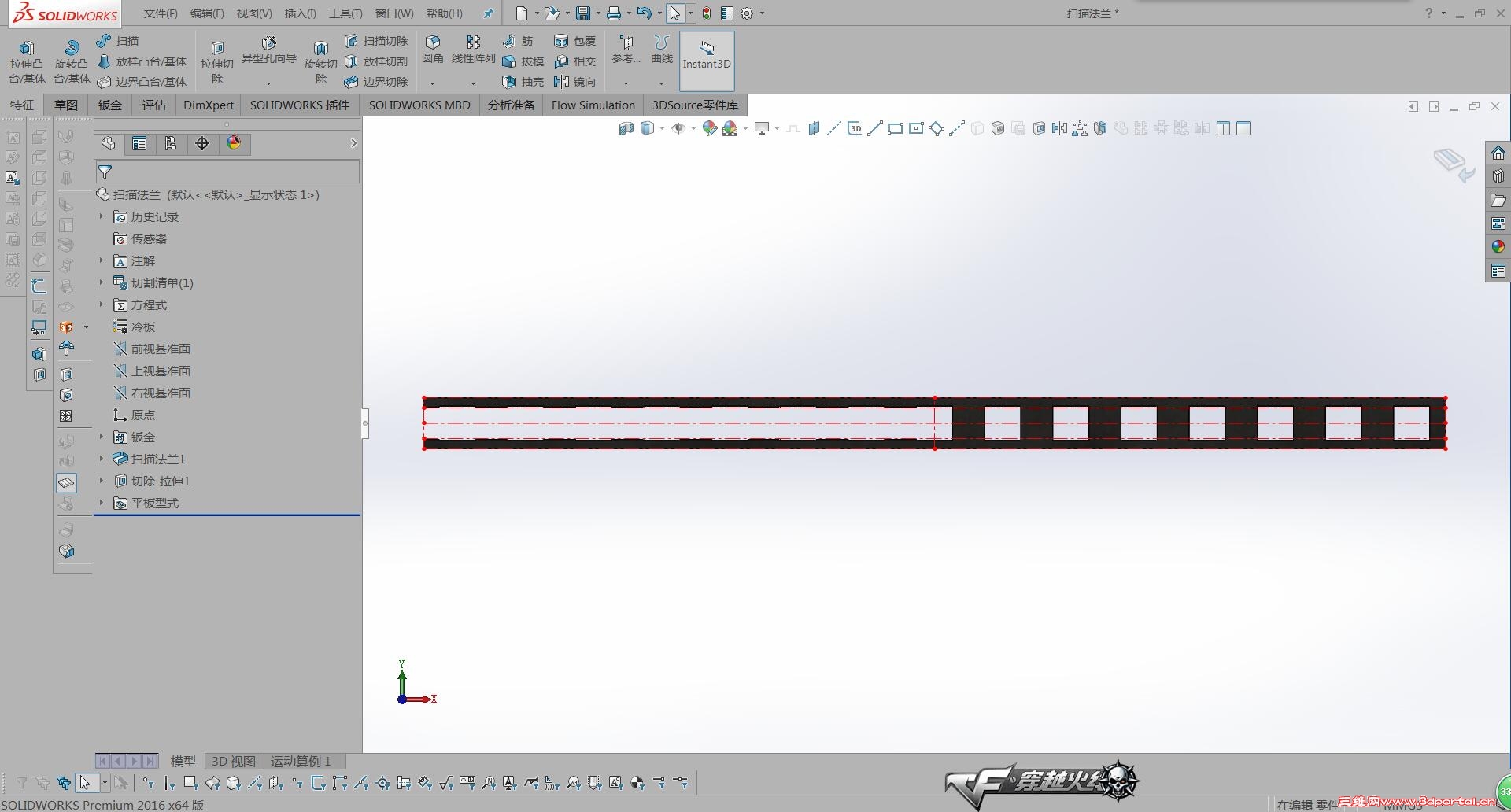

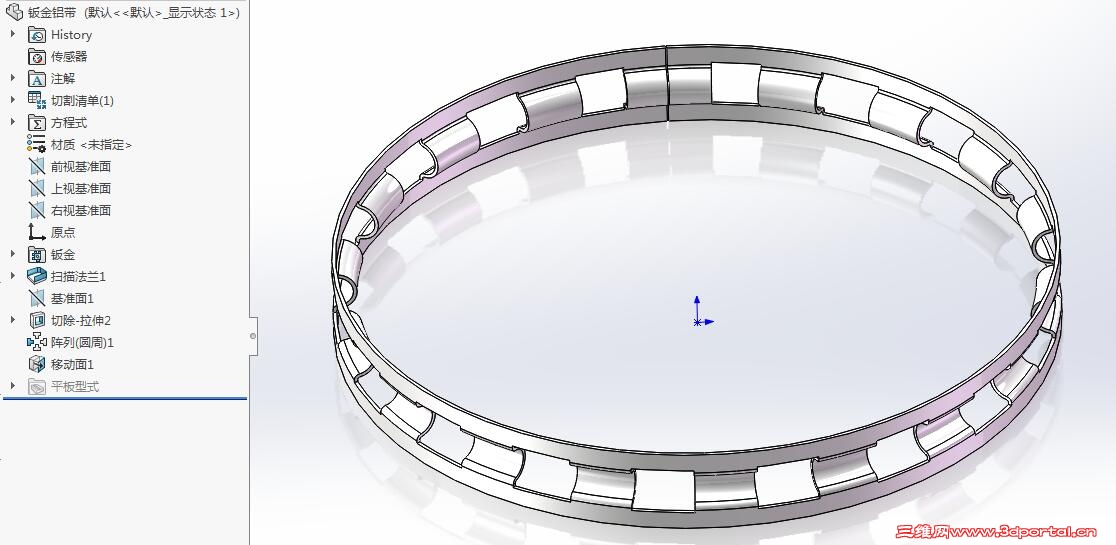

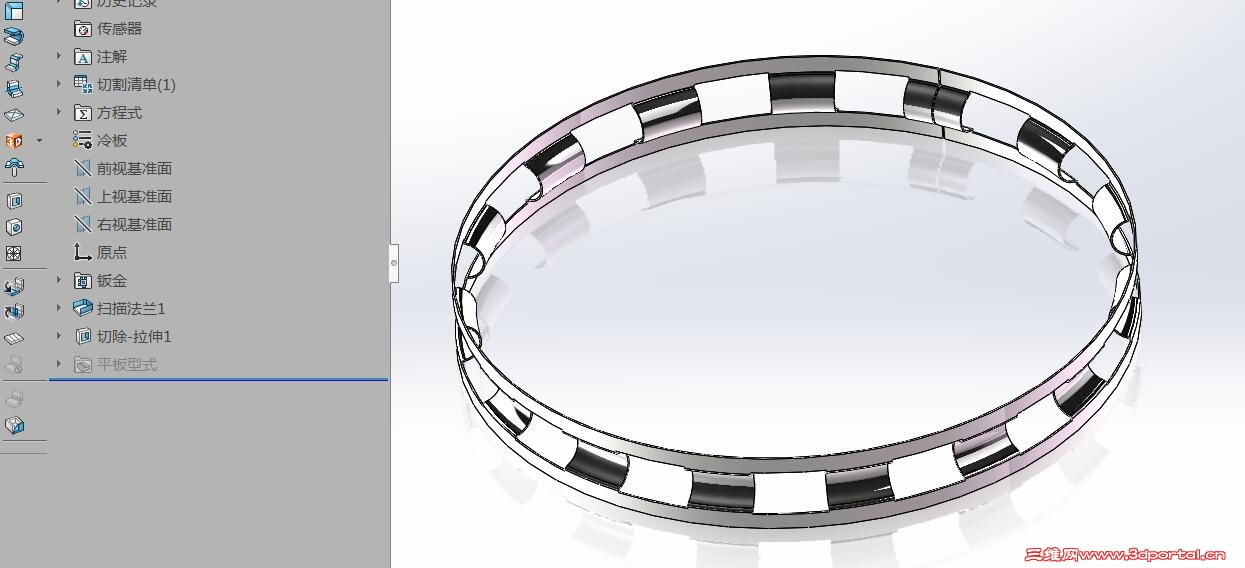

感谢楼上两位大婶及时的帮助解答，按小瓜兄的方法找到扫描法兰，就解决了，附上图供检阅，再次感谢你们的帮助。。谢谢:handshake:handshake
$ p7 Q: O0 Y  g7 \0 m* O- i
9 r) c" c( `& w
9 v$ n+ T( s; [( v& w8 R


* Q% T) y8 |; z6 y6 ^9 }3 M附上零件图：

钣金铝带.rar (506.38 KB, 下载次数: 13)

2016-6-30 11:10 上传

点击文件名下载附件

+ `' U- k" Z, Y2 n
8 R% R$ i* f0 I( [$ ?( j

Spzorro

寂静天花板 发表于 2016-6-30 11:52
, I* u" `* t$ ~& I, H, O  X懂了工艺，就没有了老惦记着展开的冲动了，因为职场上出展开图错误是要为误工误料负责的。

2 J5 E0 d' u2 ?( V) m# n! a确实，一般都不画展开图。
