[原创] 中望3D加强筋设计模块,高效助力实体造型设计

[复制链接]
发表于 2016-6-21 11:11:45 | 显示全部楼层 |阅读模式 来自: 中国广东广州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
, t$ \$ I4 D0 K9 [+ G: c' A
     加强筋这个名词相信大家都不陌生,对于产品的结构设计来说,加强筋是最普遍的,它对一些经常受到压力、扭力、弯曲的产品尤其适用,也是产品结构设计不可或缺的一部分。
0 K7 O- |( E3 g8 n( K( e
目前大家常用的三维CAD设计软件中,基本上是没有独立的模块对加强筋特征进行设计的,而是通过使用常规的拉伸命令来代替完成,这看似简单,但其实操作起来费时费力,而且设变也很不方便。与此不同,中望3D作为国产专业的三维CAD设计软件,具有专门的加强筋设计模块来进行加强筋特征的设计工作,能完美解决其他软件操作过程中所遇到的一些繁琐的问题。
& J9 v5 G2 E% S8 \" _( d  P5 B! J5 F
本文将向大家重点介绍下中望3D关于加强筋设计的模块。根据加强筋类型的不同,设计模块可分为普通加强筋设计和网状加强筋设计,下面我们通过实例来介绍该功能的详细操作步骤。
# x9 P% x8 \: V; f- ^( P  A
首先我们看看中望3D在加强筋设计过程中涉及的几个专业名词介绍(图1)。
图1 中望3D加强筋
      下面,我们再来看看中望3D在加强筋模块下的两种不同类型的情况。; e8 Q# ^$ C1 X5 @" I' b5 D7 o: u/ K7 u
【普通加强筋】% a4 J9 l1 d* T1 x+ Z

单击工具栏“造型模块”中的“筋”命令,系统将弹出“筋”对话框,如图2所示,该命令可直接创建常规的加强筋位。
& s; O: x* Z& Q2 q# C
图2 中望3D普通加强筋设计界面

5 a/ ^6 e7 p) x0 l$ E* j- A& c; b" a
      ● 轮廓P1:指定筋的开放轮廓草图,可以在该选项上单击鼠标右键实时插入草图;
3 l/ y/ y, p) i  Y+ t. S& e6 T
● 方向:该选项包含平行和垂直两个选项,平行表示拉伸方向与轮廓草图所在的平面平行,垂直表示拉伸方向与轮廓草图所在的平面垂直。系统将会自动获取一个拉伸方向,如图2中红色箭头所示,若与所需结果不符,可以勾选“反转材料方向”选项即可;; @' U4 W( O4 m" t. E8 w/ d

● 宽度 W:用于定义筋位厚度位置,有“第一边”、“两者”、“第二边”三个选项,选择“两者”时,草绘轮廓线处于加强筋厚度的中间位置;
% p( b5 W( V4 M4 \
● 宽度:定义加强筋的总宽度;
9 G0 O: N8 r1 Q  [: |# e- h
● 角度:定义加强筋的拔模斜度;
7 D  K( H8 {2 T! ^3 U6 W

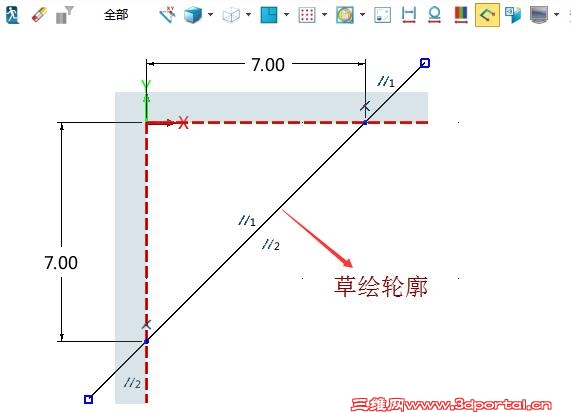

● 参考平面:若设置了拔模斜度,该选项用于定义拔模斜度的参考平面,涉及产品的出模方向;我们还要注意,草绘加强筋的轮廓时,草图不受边界限制,可以超出外形边界面如图3所示,图4是最终生成的效果图。

. ^2 W; U8 h4 A9 {% Y7 _- F  ^! l
图3 中望3D普通加强筋草绘界面
/ V) F- E* H! p/ ~

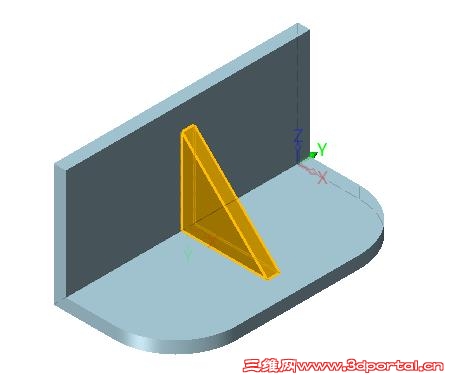

图4 中望3D普通加强筋效果

, ?% D) M: I# e9 D
【网状加强筋】" Y: ~" ?" [( a6 D/ e- k

使用此命令可创建一个网状加强筋,主要用于大面积增加加强筋的情况,该命令可以支持用多个轮廓来定义网状筋,每个轮廓均可用于定义不同宽度。
; [( M" G: J/ _( H% V
操作时,单击工具栏“造型模块”的“网状筋”命令,系统将弹出“网状筋”对话框,如图5所示。
图5 中望3D网状加强筋设置界面
7 l: p! j$ j1 C' B
      关于网状加强筋的设置下面几个参数,大家需要注意:) d2 T0 D7 R' x+ e: k% `4 q9 Y- M

● 可变厚度:该选项可以添加/删除草绘轮廓,实现设置不同厚度的网状加强筋;
' k: E$ t9 O7 e
● 起点/端面:设置加强筋拉伸的起点和终止的位置,注意在端面选项中,即终止的位置需要选择实体曲面;  ]9 w9 M% r0 k7 r9 b: d; n

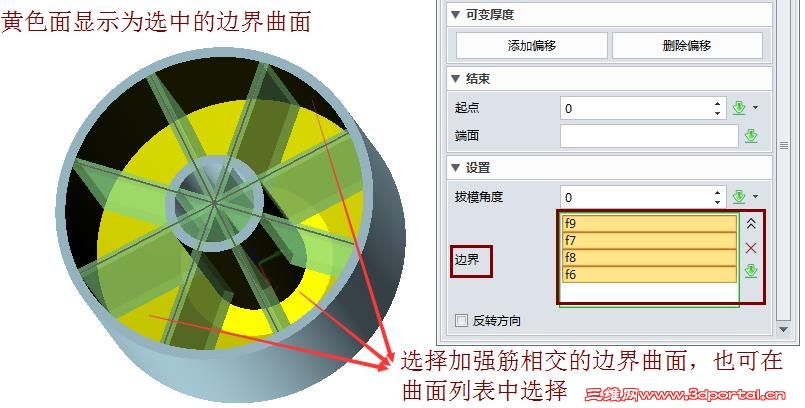

● 边界:定义加强筋相交的边界曲面,设定后加强筋的范围将不会超过所选边界,这样能大大提升了网状加强筋的设计效率。一般三维CAD设计软件都是要提前想好操作步骤,再通过多次拉伸进行切除,非常麻烦,但这样的问题,在中望3D中只需要选择边界曲面即可。边界曲面的选择如图6所示。

# ?! W- a' H2 p4 L( }" I  d
图6 中望3D网状加强筋边界选择

& H6 T( M& d+ s& J+ s& y
     进行网状加强筋操作的时候,所有轮廓必须位于同一平面上,轮廓允许自相交,但我们需要注意由于偏移而产生环封闭/环相交后突出的区域,避免命令操作失败。当然,该命令再执行的时候,还支持自动将轮廓加厚,即使厚度选项中参数设置为O也能同样操作。
/ {( e5 H- Y9 T7 d) ]' z' Y7 V8 U. S
通过了本文的介绍,相信大家都了解到中望3D在加强筋设计方面的对应功能模块了,在以后的设计工作中,如果遇到加强筋特征的设计需求,只要通过中望3D的高效操作,就能快速地完成对应的加强筋设计,从而得到所需的实体造型。1 {4 M8 ~( _3 n; Z2 k$ N

      马上下载中望3D2016版,享受高效灵活的设计体验:http://www.zw3d.com.cn/product-58-1.html ; }1 @. @9 a( n, i$ V
