[求助] 请问SOLIDWORKS工程图能不能设定透明

[复制链接]
发表于 2016-6-18 10:11:07 | 显示全部楼层 |阅读模式 来自: 中国河北唐山
工程图
主题分类用于问题归类:

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 goto3d 于 2016-6-18 19:40 编辑 ; }; p: }# H$ K' }" J. j( o
* t& w% w! Q  H9 c! ^
需要做一个视图,要显示出框架内的结构,但是有几个问题请教各位
( p7 M* @/ e# o/ F8 _: b% J: V, G) S6 q" Q- D4 o. I
    一、如果用剖视图做的画,就需要排除太多不需要剖的零件,有没有办法设定剖切范围,而不是像现在这样设定不剖切的范围?
+ p) h: B% g; a. j0 S
1 c  g) r# J: e1 G& N) t% U9 a    二、如果直接用视图表达,有没有办法设定外框为透明,隐藏不考虑,因为我还需要外框的轮廓线,当然后面补画也行,不过那不在考虑范围内。( s/ ]3 n% b0 D: N2 @3 z4 e

( C+ F' n  s- u# T    请高手指点。。。

% p+ H8 m# {1 ~4 l7 b* J; H3 T5 |
- l+ X" R. @# S/ R8 b: W8 \
9 I6 [) C4 Y) V% j4 k; V3 J& m: O' B

3 ]! J0 a* T8 }- n: f( Q
% C9 V9 t0 R3 o' D

, T2 n7 J& A2 j
发表于 2016-6-18 10:57:30 | 显示全部楼层 来自: 中国安徽蚌埠

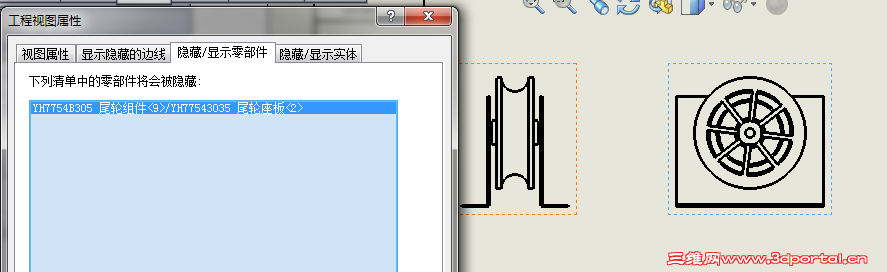

可以通过视图属性,选择需要隐藏的零件或者实体来实现
 楼主| 发表于 2016-6-18 16:30:41 | 显示全部楼层 来自: 中国河北唐山
jinqin11 发表于 2016-6-18 10:57
8 L! A& V' [& X, N8 H可以通过视图属性,选择需要隐藏的零件或者实体来实现

( V9 |9 h+ z9 ~; P6 i+ X% G) h谢谢,不过我在前提里说了,隐藏不考虑,因为我还需要外框的轮廓线。。。
发表于 2016-6-18 22:20:29 | 显示全部楼层 来自: 中国广东揭阳
个人觉得在装配体建立个拉伸切除特征生成剖切视图选择在“传播到零件”选择一些不需要显示的进去,可以把想显示的完整显示
发表于 2016-6-19 00:37:31 | 显示全部楼层 来自: 中国台湾
排除剖切設定一次,從此剖面不須選擇,只要打勾,就可搞定!
  M- u: ^% L; j$ }" D9 @/ y. D1 b8 `方法~將排除剖面的零件檔,設定為扣件
0 x$ F; H- W& `" o% ]9 r% f9 w
" ^, N1 j- n- O9 W4 G6 G  o作法:1 ?# l+ r1 |0 {" O! {6 m# i
1.打開需要排除的檔案0 b. }5 D# g4 w
2.在檔案->屬性->摘要資訊對話框->自訂

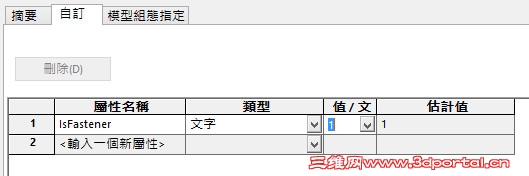

% O) ?; P: y# ~2 t' Z1 S3.找 Isfastener 將"值" 設為1 (這是扣件)9 p1 e4 j9 \8 e6 \* T& u+ U. o
8 A" `, [* j! a& \0 A6 R; b/ K0 g: [
$ v/ B0 z9 l4 h, n! g+ Y5 }8 u$ J( M
4.存檔5 V8 U: x9 V8 O" b# M
5 r4 Z- e  |0 t  n% g1 C$ _
5.開啟組合件產生工程圖,製作組合件剖視
; s$ k  M+ P+ a% z. Q5 G6.剖面功能打開,將 剖面視圖 對話框 選項 排除扣件 打勾->確定離開
/ T* H" m9 _  n+ q$ _8 b( L1 J; R8 P' S1 A! f) s' v4 c

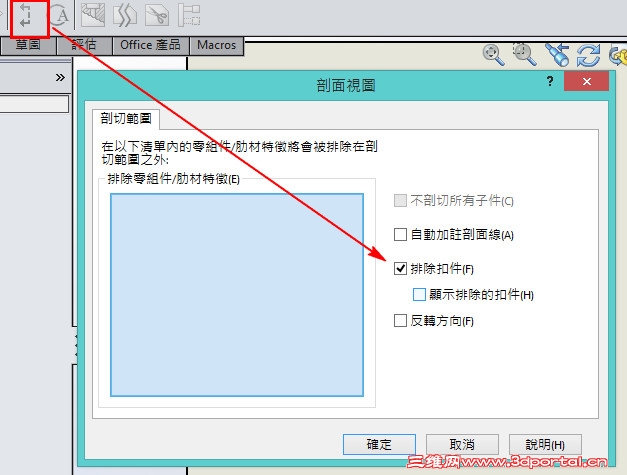

) f) g) l; S# h* f" H3 P6 x 2016-06-19_003635.jpg
; [0 A) {* T$ {8 @. c
* h7 ?& N1 ~5 @6 R3 O1 D) U8 O+ ?+ E% ]# k
以上~將零件設定為扣件,以後每剖一次,就不需選擇,剖面後就可直接排除了~
& O& r% _  o4 p# \0 _; ^( i1 I0 j
发表于 2016-6-19 09:08:37 | 显示全部楼层 来自: 中国四川乐山
我一般都是手动选取,更改零部件线型为双点划线…………
发表于 2016-6-19 10:49:12 | 显示全部楼层 来自: 中国河南新乡
交替视图加上线条补充,基本只能这样干
发表于 2016-6-19 20:54:09 | 显示全部楼层 来自: 中国浙江金华

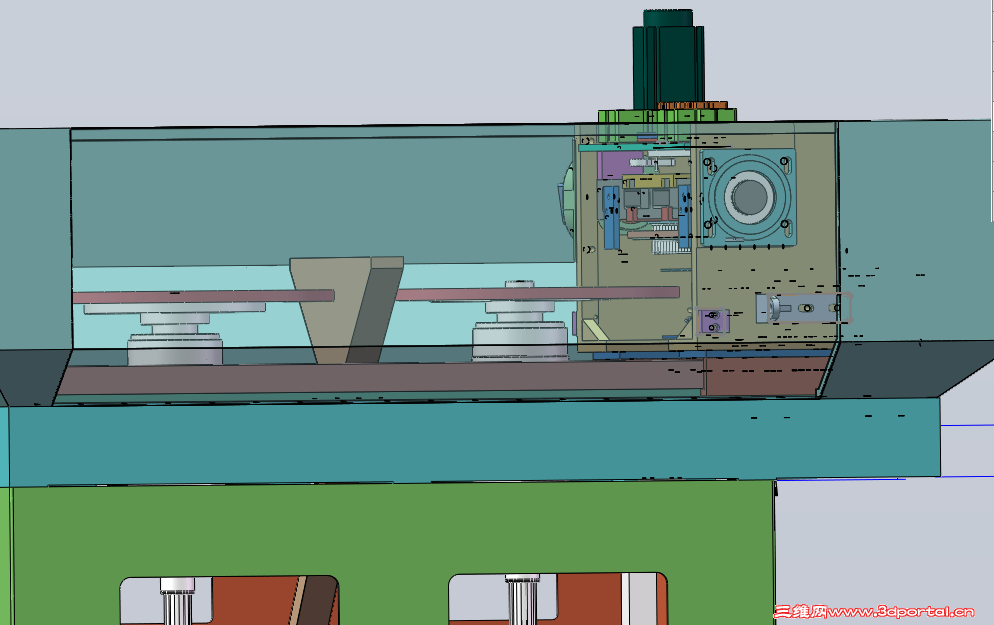

是不是这种效果? QQ截图20160619205052.png
 楼主| 发表于 2016-6-22 11:17:30 | 显示全部楼层 来自: 中国河北唐山
ga7zm 发表于 2016-6-19 10:49- O( @2 L/ P8 n# k, g; T/ ]& m
交替视图加上线条补充,基本只能这样干

9 s/ l2 l8 @; `9 A7 b/ T( f- M; z这是目前最好的办法
发表于 2017-3-2 20:20:31 | 显示全部楼层 来自: 中国广东广州
可以设置了,用显示配置功能可以实现
 楼主| 发表于 2017-3-3 14:24:59 | 显示全部楼层 来自: 中国河北唐山
liun000000 发表于 2017-3-2 20:20
3 ?" w* M% q$ L: X3 G) [& [可以设置了,用显示配置功能可以实现

3 \7 Z4 k. y  k0 {  |( Q4 p# F" w17的新功能么
发表于 2017-3-8 20:19:53 | 显示全部楼层 来自: 中国广东广州
何笑我 发表于 2017-3-3 14:24
! Y: k" j! N4 o17的新功能么

/ e5 e3 c# n0 j5 L6 J8 Y7 y不用17啊,你多做几个显示状态了
发表于 2017-3-9 23:19:18 | 显示全部楼层 来自: 中国广东江门
很久没上来看看
发表于 2017-3-10 17:58:49 | 显示全部楼层 来自: 中国江苏苏州
judyyai 发表于 2016-6-19 00:37
8 P0 O4 O& J) m4 o& y2 ?: Q! _+ k排除剖切設定一次,從此剖面不須選擇,只要打勾,就可搞定!+ K- O! A- V- g3 R
方法~將排除剖面的零件檔,設定為扣件

- u+ t$ A1 A; i, A- {这不是台湾几何论坛里的 朱迪老大!
发表于 2017-3-14 18:40:16 | 显示全部楼层 来自: 中国内蒙古呼和浩特
可以从最开始的层面考虑,把要虚化的外框零件在装配体重作为“封套”零件,这样进工程图以后作为封套的零件就直接是楼主所想要的状态了
发表于 2017-3-18 14:37:08 | 显示全部楼层 来自: 中国河南郑州
寂静天花板 发表于 2016-6-19 07:39
/ D; d5 b5 }$ X: [楼主的意思是不是类似的夹具装配图的画法,在夹具装配图上,被夹持的工件一般用双点划线表示,且能看到工件 ...
* F  C- X4 l, L5 h. v% W
一般都是采用如此方法
发表于 2017-3-27 19:37:35 | 显示全部楼层 来自: 中国广东广州
何笑我 发表于 2017-3-3 14:24
" z. ]6 p* ?8 n2 b$ G' F8 y* F17的新功能么
/ E/ T/ a$ S4 m; a: P6 D9 }
不是17的新功能,SW中可以显示多种样式
