motion插件问题

lkh6789 · 发表于 2016-6-1 19:16:10

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 lkh6789 于 2016-6-1 19:19 编辑

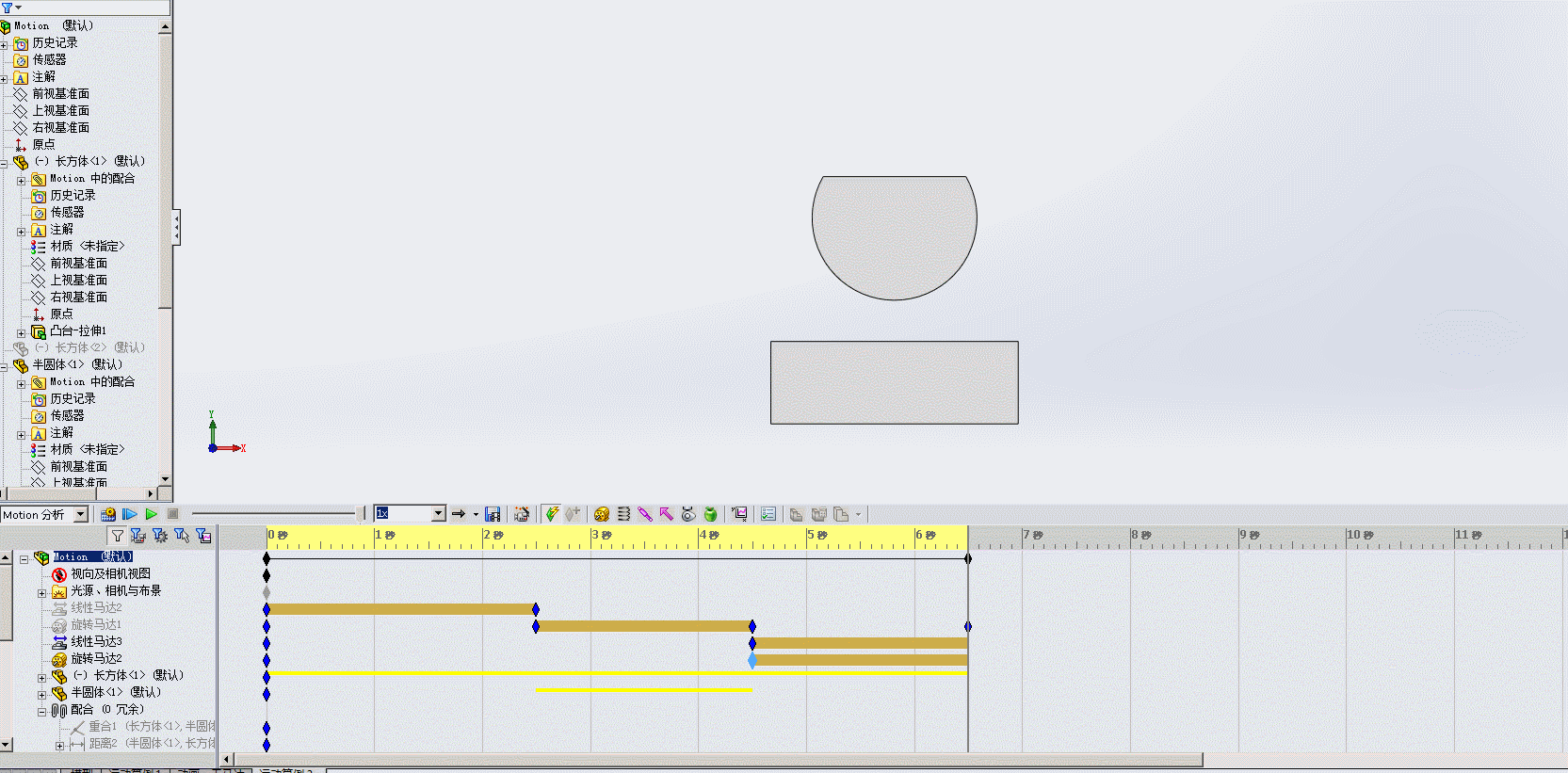

用Solidworks2013版motion模拟如图所示长方体跟随圆柱体转动，长方体先左移20，再右移15，然后圆柱体逆时针转90度，要求转动时长方体相对于圆柱体位置不变。圆柱体转动后，要求长方体再向下移动。试了用配合定位会失败，求如何设置步骤才正确。附件为2013版源文件

lkh6789 · 发表于 2016-6-1 20:21:21

这是基于实际上使用的气缸动作的简化，问题是motion要求一个零件只能有一个马达，那么既移动同时又做转动的马达如何设置？在定义马达的情况下，我试过用配合不能保证零件位置不变

Jaym的独奏 · 发表于 2016-6-2 12:22:32

为啥要用motion？要求解什么量呢？

Jaym的独奏 · 发表于 2016-6-2 13:32:17

是这样吗？如果只是做演示的话，其实用动画直接做就行。

lkh6789 · 发表于 2016-6-2 15:45:38

本帖最后由 lkh6789 于 2016-6-2 15:50 编辑

6楼能否上传改过的源文件？想看看马达如何设置。实际的装配体内有很多零件，用motion的主要目的是检查有无碰撞干涉。另外长方体向下的运动不对，应该是长方体的长边处于垂直方向时，长方体向下运动。而动态图中的马达方向显然不对

Jaym的独奏 · 发表于 2016-6-2 15:49:51

2014版的，

。。。

Jaym的独奏 · 发表于 2016-6-2 15:57:47

lkh6789 发表于 2016-6-2 15:45
- c1 ]4 S& W$ K" J! ~$ ~3 Z6楼能否上传改过的源文件？想看看马达如何设置。实际的装配体内有很多零件，用motion的主要目的是检查有无 ...

我的做转动的度数也有问题，我就算是抛砖引玉了。

lkh6789 · 发表于 2016-6-2 21:11:29

本帖最后由 lkh6789 于 2016-6-2 21:47 编辑

经过研究6楼的文件，总结如下：
Motion的线性马达一旦设定方向就不会变，即使用来定义方向的面位置改变，马达方向也不会变。在旋转90度后用原有线性马达求解时，线性马达行程与转角是三角函数的关系，如果竖直方向行程设置与水平方向一样，模拟时会得到行程接近无限大的结果。实例中是设定一个很接近90度的角度，并且减小行程来近似实现动作的，见附件

Jaym的独奏 · 发表于 2016-6-3 08:39:42

lkh6789 发表于 2016-6-2 21:11 Y w# D/ l9 b) p7 d! j8 T
经过研究6楼的文件，总结如下：
7 R# u) Z2 Z% _+ Y( Z- p( OMotion的线性马达一旦设定方向就不会变，即使用来定义方向的面位置改变， ...

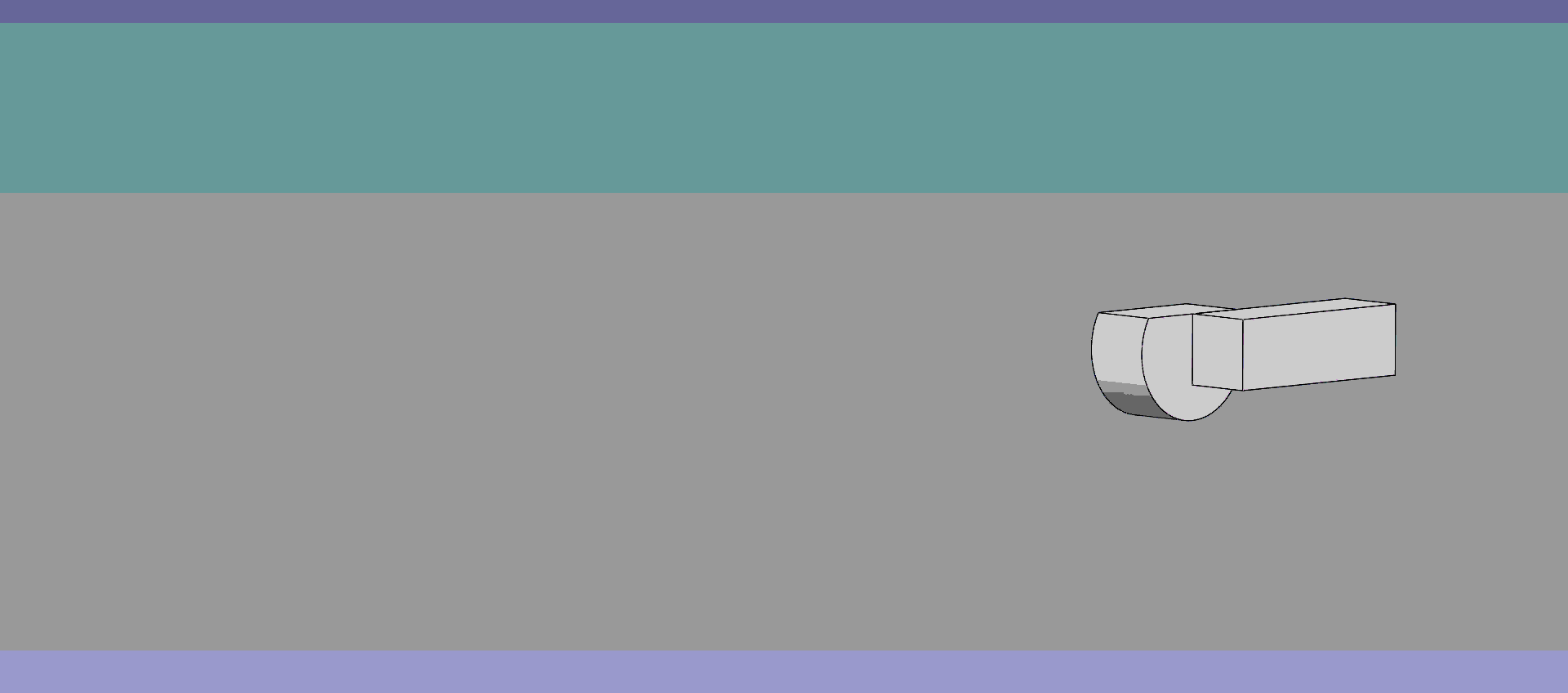

10楼的文件里的线性马达的方向可以设置成跟随圆柱体转动一起改变。或许就可以不用近似的算法了。

lkh6789 · 发表于 2016-6-3 20:21:10

本帖最后由 lkh6789 于 2016-6-3 20:59 编辑

11楼所述为正解。更改线性马达定义，马达位置选择半圆体的直边，马达方向选择长方体边线，第三栏针对此项移动的零部件选择长方体，可以达到角度不影响线性马达位移的结果。

另外按照默认的Motion设置，在转动到90度时计算位移不收敛。方法是单击运动算例属性图标，单击下方的高级选项按钮，雅可比验算一栏拖动进度条修改为10次迭代一次即可
