求助~~各位大大~~有没有带角度的断裂视图呀？~

pipponmax · 发表于 2016-4-21 18:01:04

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 pipponmax 于 2016-4-22 02:43 编辑

工程图断裂视图除了水平和竖直，有没有带角度的画法。

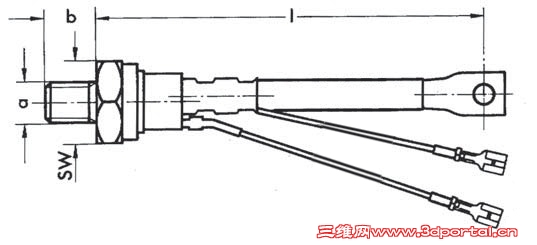

就想把下图中斜的线也打上折断线

pipponmax · 发表于 2016-4-21 19:15:30

寂静天花板发表于 2016-4-21 18:25
+ x# P% V W3 A- q1 k1 Z那个根本不是什么断裂视图，很明显，图中红圈处左右根本不连续，根本不是一个东西。

哦。是我表达的不对，那三条线上的虚线怎么画呢？

pipponmax · 发表于 2016-4-21 19:19:30

pipponmax 发表于 2016-4-21 19:155 i! K8 p* ^$ v7 Y7 w
哦。是我表达的不对，那三条线上的虚线怎么画呢？

虚线和断裂视图是一个意思吧，我想用断裂视图代替这个虚线。

不靠谱的江静 · 发表于 2016-4-21 20:14:39

这是端子么，线缆的端子？

jinqin11 · 发表于 2016-4-21 21:21:08

图形转换成草图，在修改

pipponmax · 发表于 2016-4-22 02:45:05

寂静天花板发表于 2016-4-21 21:388 X2 G% h/ U4 y" t' }' j6 W
回去翻翻书，什么叫断开画法，什么叫虚线。

好的有什么好的教材推荐吗~还有我修改了题目我觉得我表达有问题。。。

slq123456 · 发表于 2016-4-25 20:46:59

你这是插簧
