求个源文件

look1014 · 发表于 2016-4-19 11:49:20

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 look1014 于 2016-4-19 12:50 编辑

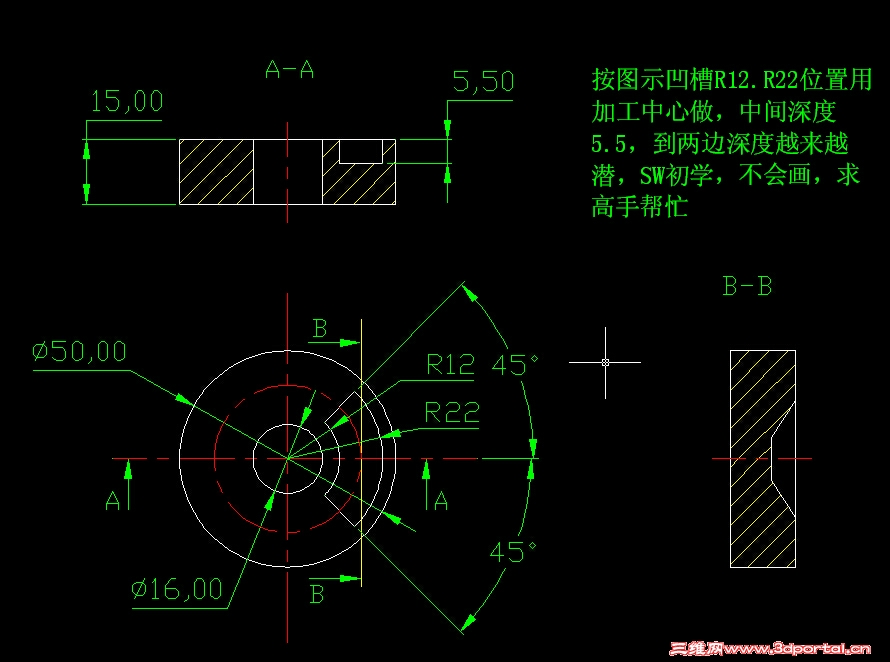

求个源文件，新手用的SW2008，

22553711 · 发表于 2016-4-19 13:26:53

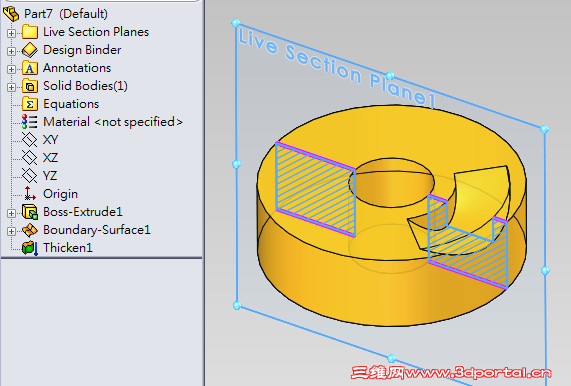

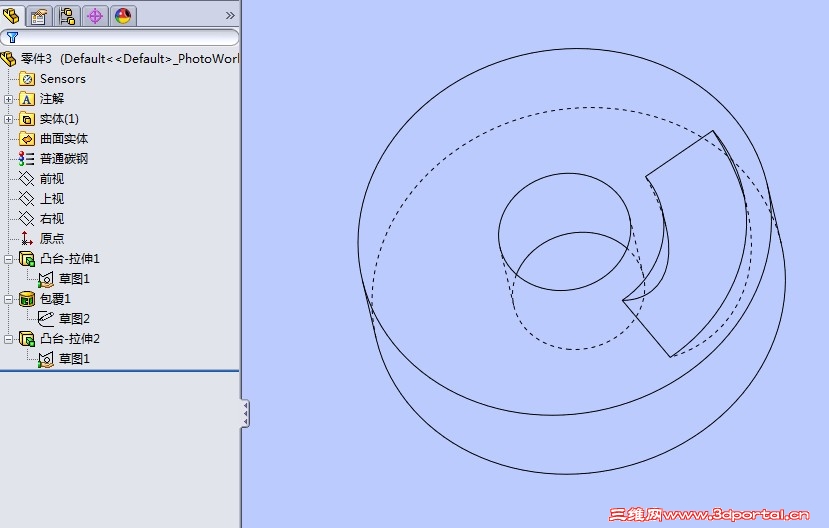

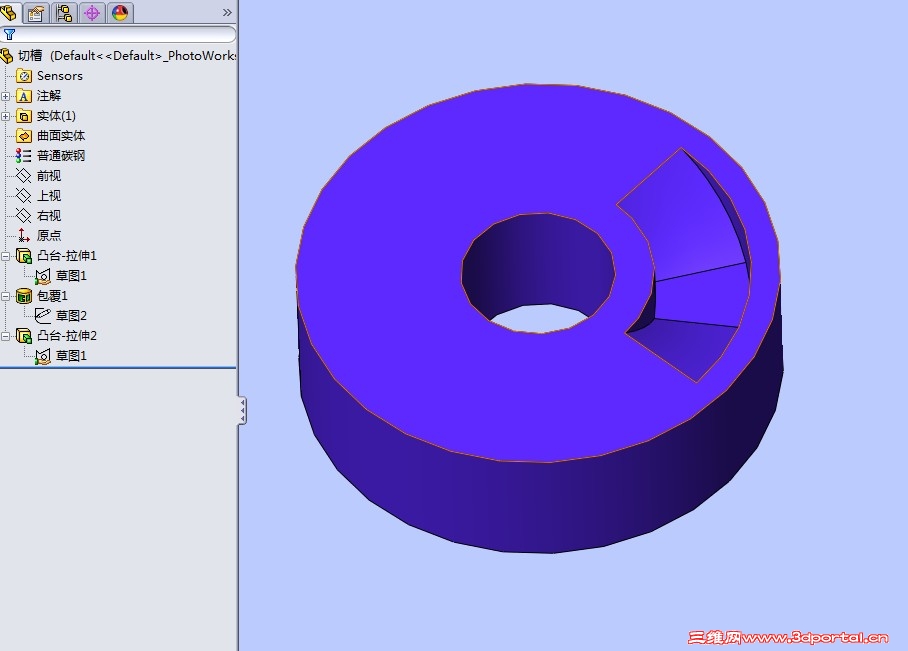

不知道是不是楼主想要的：

keilei001 · 发表于 2016-4-19 13:35:52

22553711 发表于 2016-4-19 13:26
* d: n# M' W/ l' l8 X O不知道是不是楼主想要的：

应该不是，楼主图的BB剖槽底有一段是平的。

22553711 · 发表于 2016-4-19 13:40:30

keilei001 发表于 2016-4-19 13:353 T4 O0 c; |/ J
应该不是，楼主图的BB剖槽底有一段是平的。

切除部分轮廓工程图交代的不是很清楚，似乎是由三条直线段组成，但也有可能是分辨率导致

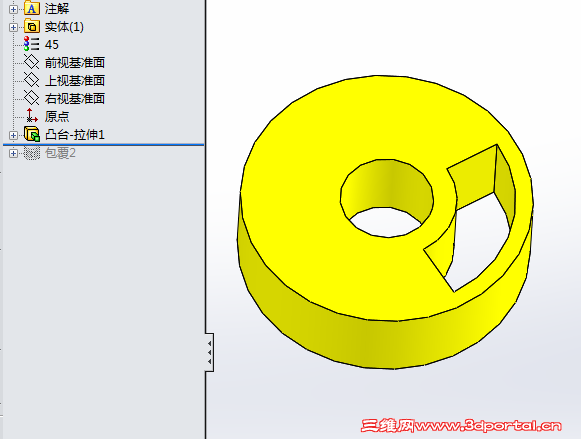

不过都没关系，改变下包覆轮廓就OK了，重在方法~

22553711 · 发表于 2016-4-19 13:44:51

keilei001 发表于 2016-4-19 13:35
5 B! G G/ d& p5 F+ u- A应该不是，楼主图的BB剖槽底有一段是平的。

直线段来了，不过看俯视应该没有直段~

keilei001 · 发表于 2016-4-19 14:02:56

22553711 发表于 2016-4-19 13:44
9 ?& ~1 Y C; o% r8 Y# o( n$ E直线段来了，不过看俯视应该没有直段~

尺寸、视图对不上时看2D图也很烦恼，。

look1014 · 发表于 2016-4-19 14:08:10

22553711 发表于 2016-4-19 13:26
5 T5 L+ m, a, e! P& t! j% ]不知道是不是楼主想要的：

是这个意思，这个图请教加工中心能跑出来吗？

look1014 · 发表于 2016-4-19 14:15:47

22553711 发表于 2016-4-19 13:26
+ b1 O. O" a. m& J, ?: j* P3 y7 e不知道是不是楼主想要的：

加工中心做这样的零件，如果用球刀加工，出来的图形应该是什么样的！请教画出来，给个源文件

22553711 · 发表于 2016-4-19 14:29:17

look1014 发表于 2016-4-19 14:085 S$ q, t5 q/ l& f7 g& a
是这个意思，这个图请教加工中心能跑出来吗？

方法已奉上，当然并非仅此一种，还请自己动手画一画。
至于加工，CNC肯定是可以的，球刀什么的俺实在是不了解，无可奉告。
只会建模的说~

look1014 · 发表于 2016-4-19 14:45:02

22553711 发表于 2016-4-19 14:29
2 V" C3 {2 I2 [, w& ~8 E方法已奉上，当然并非仅此一种，还请自己动手画一画。& @7 g/ S* @9 l5 |% d {/ E6 ]
至于加工，CNC肯定是可以的，球刀什么的俺实在是 ...

能给个源文件吗？那个包覆不会用啊！！

22553711 · 发表于 2016-4-19 14:51:53

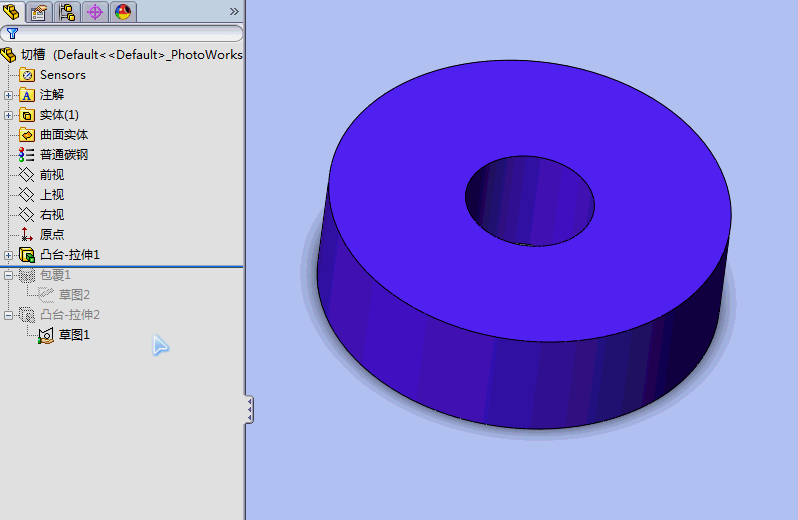

keilei001 · 发表于 2016-4-19 15:19:15

22553711 发表于 2016-4-19 14:51

阿木好方法，我来两个复杂些的：
扫描切除

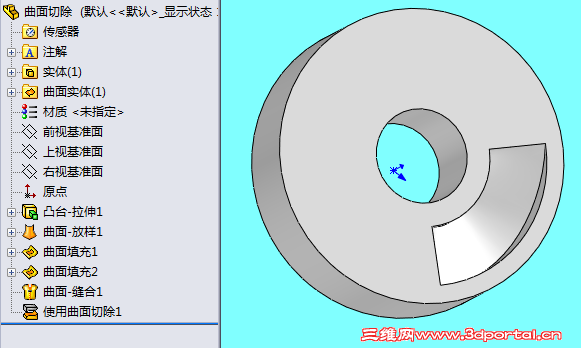

曲面切除

keilei001 · 发表于 2016-4-19 15:31:48

22553711 发表于 2016-4-19 14:291 S" n# C) N u
方法已奉上，当然并非仅此一种，还请自己动手画一画。
7 [& w; j0 V' ?1 Q6 N4 n) q4 _至于加工，CNC肯定是可以的，球刀什么的俺实在是 ...

槽底边不是圆角是锐角，加上槽底面是个扭曲的面，上CNC铣削不是办法，我认为做电极放电加工比较可行。

gt.adan · 发表于 2016-4-19 16:32:05

本帖最后由 gt.adan 于 2016-4-19 16:34 编辑

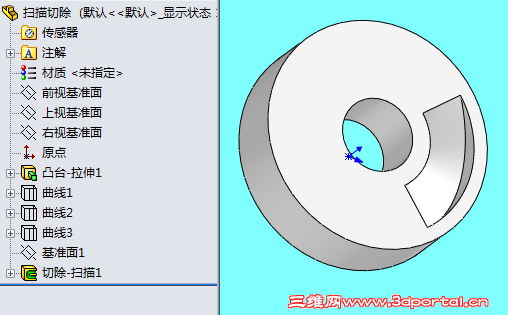

我也瞎搞. . .

gt.adan · 发表于 2016-4-19 16:49:07

瞎瞎搞搞。。。。。。

22553711 · 发表于 2016-4-19 17:02:16

gt.adan 发表于 2016-4-19 16:329 t6 u2 n, b4 u& |2 v3 a; H! Z
我也瞎搞. . .

搞得漂亮

:lol::lol:

licoolicoo · 发表于 2016-4-19 18:40:40

22553711 发表于 2016-4-19 13:44
* @/ j5 n( ?5 u/ H" L+ a* w# g4 v直线段来了，不过看俯视应该没有直段~

应该是楼主的图有问题。如果底部是弧面。那BB剖面图底部不应该是直线了。

22553711 · 发表于 2016-4-20 08:31:03

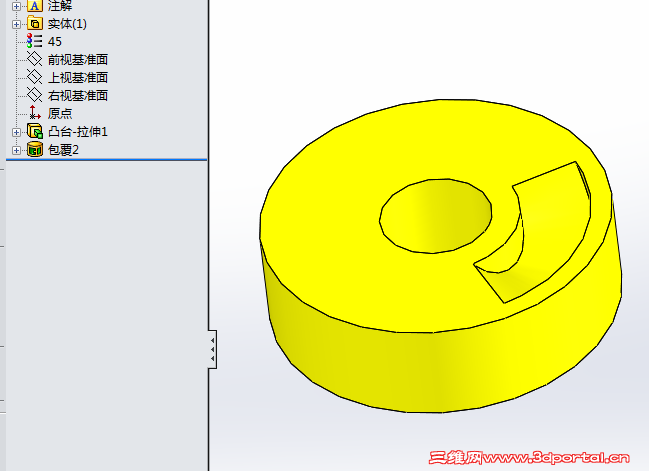

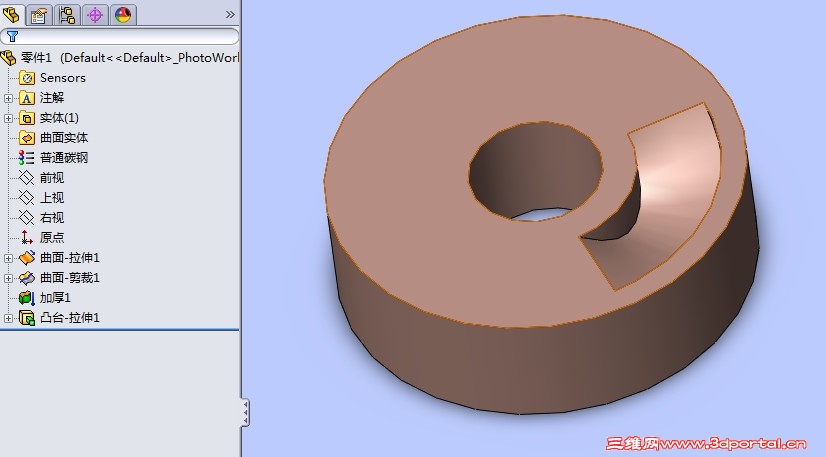

继续瞎搞

22553711 · 发表于 2016-4-20 09:51:59

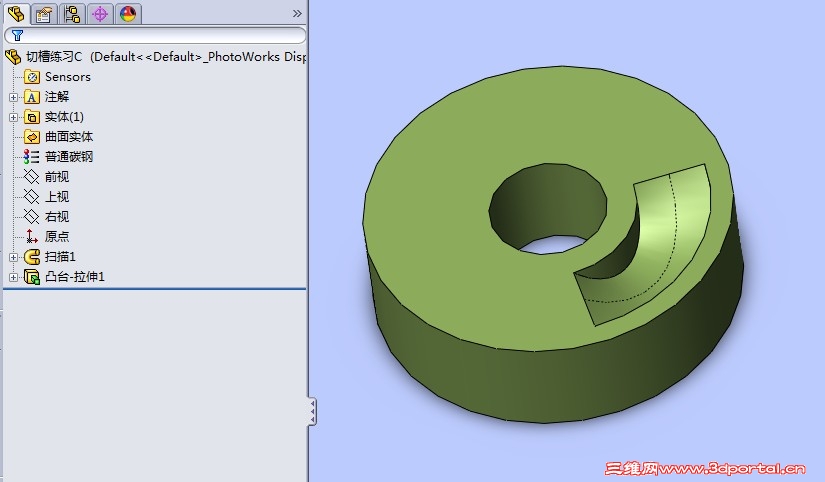

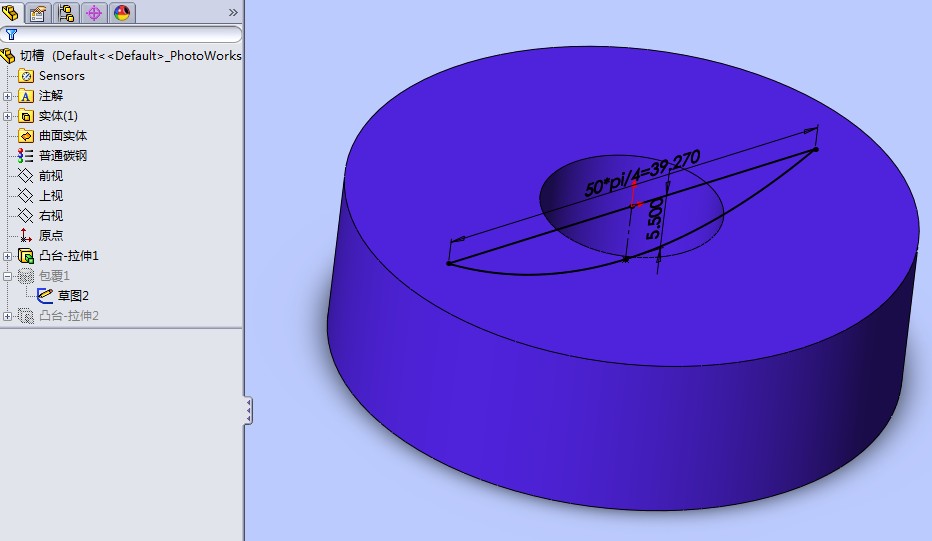

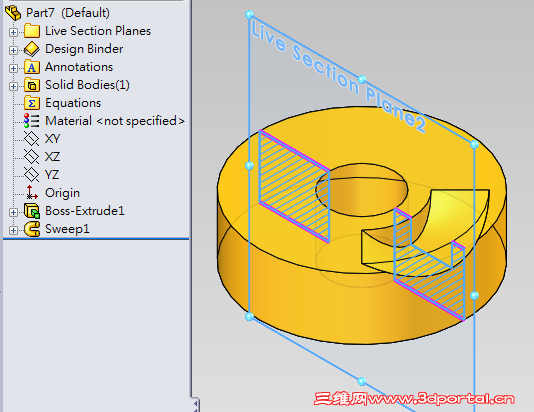

向丹哥学习，扫一个：

zh_x0511 · 发表于 2016-4-20 11:56:46

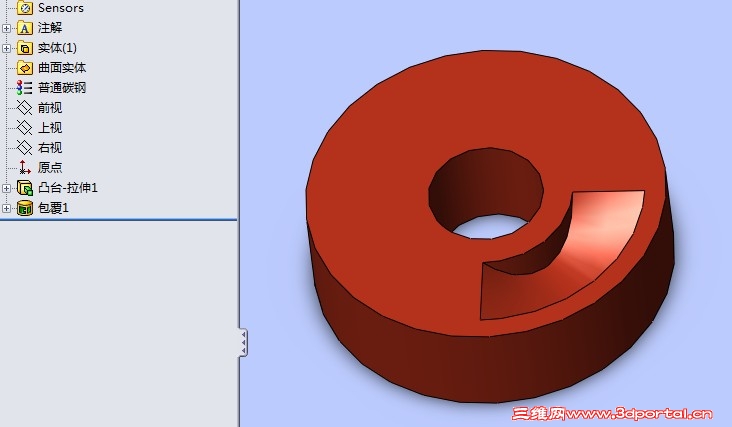

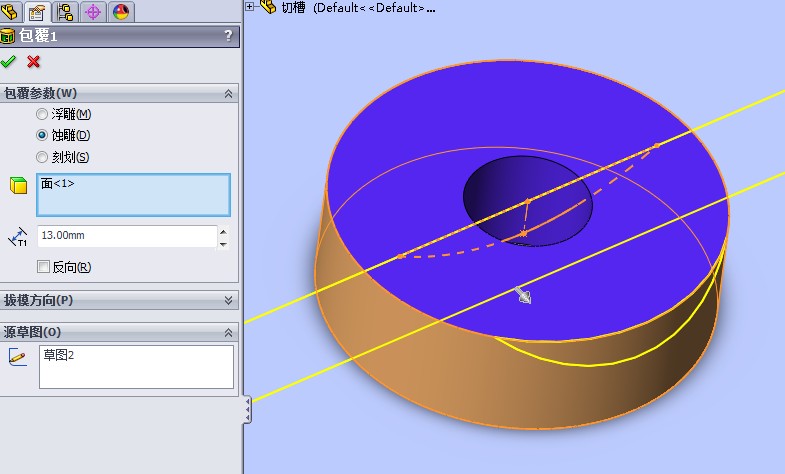

个人感觉用包覆应该是最好的办法：

22553711 · 发表于 2016-4-20 13:33:38

zh_x0511 发表于 2016-4-20 11:56
* a# {" G, n( } y5 x个人感觉用包覆应该是最好的办法：

不错，省去一个特征，跟练一个

look1014 · 发表于 2016-4-21 15:45:40

学习了不少，多谢给为大神

骚丽的蜗壳丝 · 发表于 2016-5-9 16:45:07

槽子表达不规范，太坑爹了
