[讨论] PC风扇叶轮

[复制链接]
keilei001
发表于 2016-4-9 15:43:34 | 显示全部楼层 |阅读模式 来自： 中国广东肇庆
特征建模
主题分类用于问题归类:

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

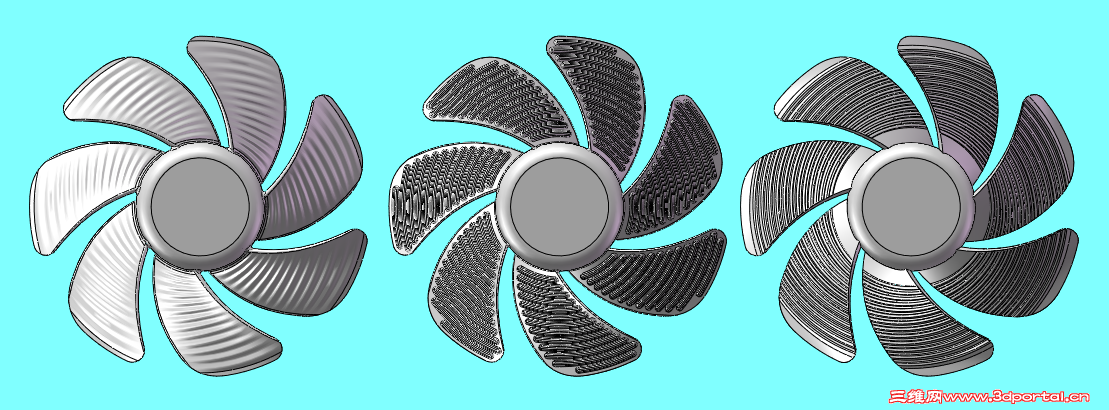

参照以下帖子的风扇叶轮，练习画了3个，都是枝繁叶茂的参天大树，觉得还不够理想。4 h1 t4 `/ c! j$ d
http://www.3dportal.cn/discuz/forum.php?mod=viewthread&tid=1471829&extra=page%3D1; `. M6 @: w) A4 Z4 T) ]
5 F/ v4 q- E0 ^
Snap4.png ( d6 U5 G8 h. |# V& ]+ m+ v

评分

参与人数 1三维币 +5 收起 理由
不靠谱的江静 + 5 学习学习！

查看全部评分

回复

举报

keilei001
 楼主| 发表于 2016-4-9 15:46:47 | 显示全部楼层 来自： 中国广东肇庆

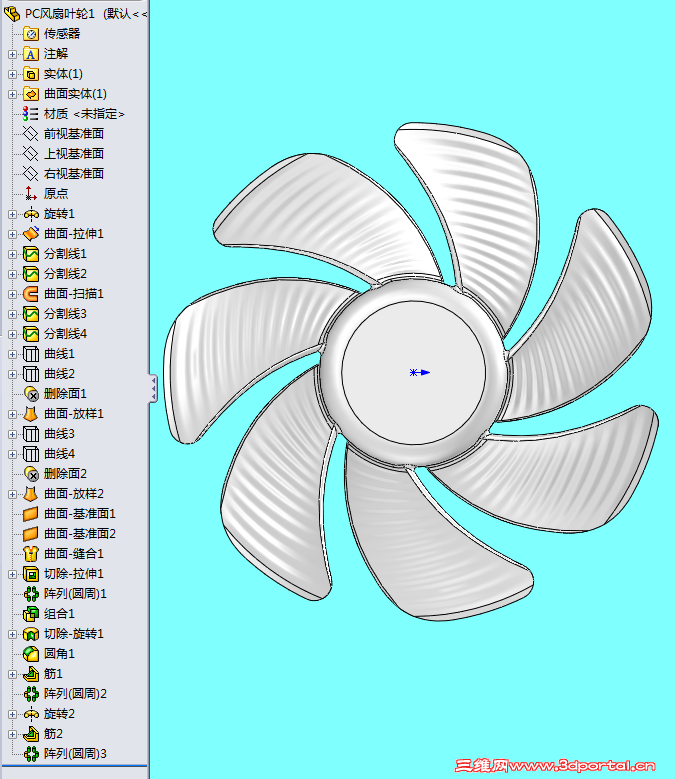

第1个，用投影曲线和曲面面的，主要是曲面放样。
  Z% B" ?: q2 \1 |1 |( {: t5 i3 @+ Z$ `' y8 m! \; C: I2 d
Snap1.png : C5 ?( h  C' H6 E
回复 支持 10 反对 0

举报

keilei001
 楼主| 发表于 2016-4-9 15:48:23 | 显示全部楼层 来自： 中国广东肇庆

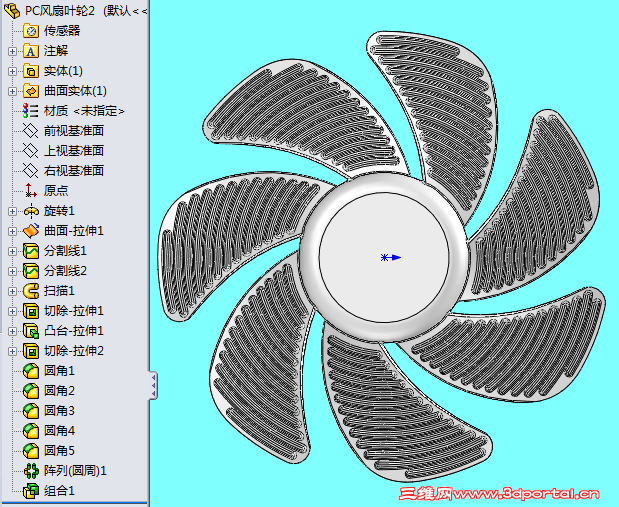

第2个，用实体建模。
$ n, F9 `0 G% w( h  F% {
0 H, `+ i4 Q" v Snap2.png
回复 支持 7 反对 2

举报

keilei001
 楼主| 发表于 2016-4-9 15:50:03 | 显示全部楼层 来自： 中国广东肇庆

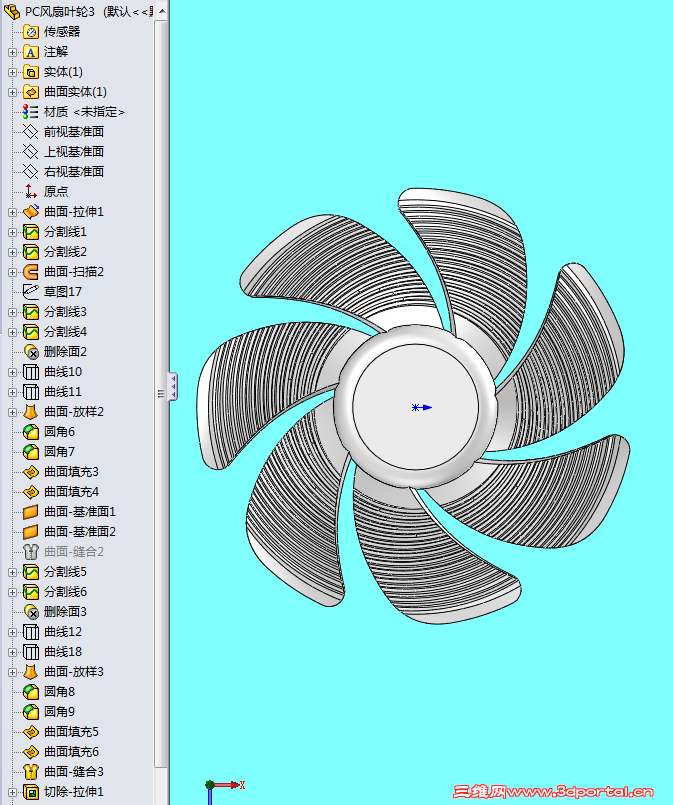

第3个和第一个差不多，只是外形有点不同，画得很凌乱，树还没到底。
: m: E# J2 R  F0 o& J" I' |0 I  a$ J' [; E' K% i
回复 支持 反对

举报

keilei001
 楼主| 发表于 2016-4-10 23:28:00 | 显示全部楼层 来自： 中国广东肇庆
叶轮的波浪面不好处理，切除后的叶边也不能圆角，波浪面和圆角很难兼顾，效果不理想。
# \+ P5 K( b( o. L4 [+ p& j5 }. b现把两种做法的文件传上来，欢迎大家探讨，期待有更好的做法。, c2 f' |( d3 O  \- ^5 U1 r, L

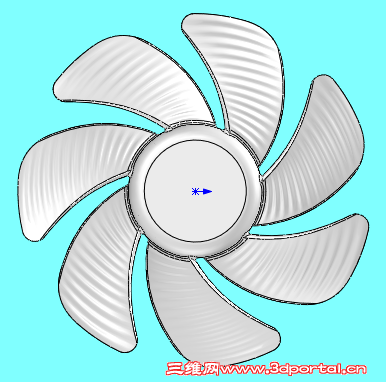

# Q8 R, u3 t- W+ N  V6 OA

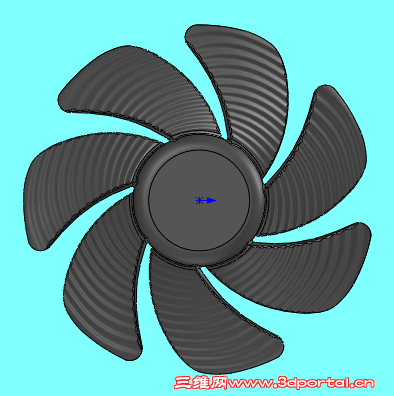

5 t5 x6 }! V" P; t6 V5 W, D" i; d A.png 7 y$ m* i) U+ _9 l
) R/ m* _% s9 y6 L" ^8 d5 \
PC风扇叶轮A.rar (358.07 KB, 下载次数: 58)
回复 支持 反对

举报

noodle78
发表于 2016-4-10 23:44:50 | 显示全部楼层 来自： 中国浙江宁波
哇，大神，原来你画好放在这里，看起来已经很接近了，感谢分享啊，马上下载，迫不及待了
回复 支持 反对

举报

keilei001
 楼主| 发表于 2016-4-10 23:52:44 | 显示全部楼层 来自： 中国广东肇庆
noodle78 发表于 2016-4-10 23:44
; G7 G( b! D2 U, F) X哇，大神，原来你画好放在这里，看起来已经很接近了，感谢分享啊，马上下载，迫不及待了

" f) n( \& R3 n: Y5 _我菜鸟一只哪是大神啊，一大堆高手在袖手旁观呢。
& h  Q) n4 |/ f- }8 z这模型做得并不满意，不敢回你的帖，但也不怕献丑，所以放在这让大家讨论。
回复 支持 1 反对 0

举报

keilei001
 楼主| 发表于 2016-4-11 00:07:58 | 显示全部楼层 来自： 中国广东肇庆

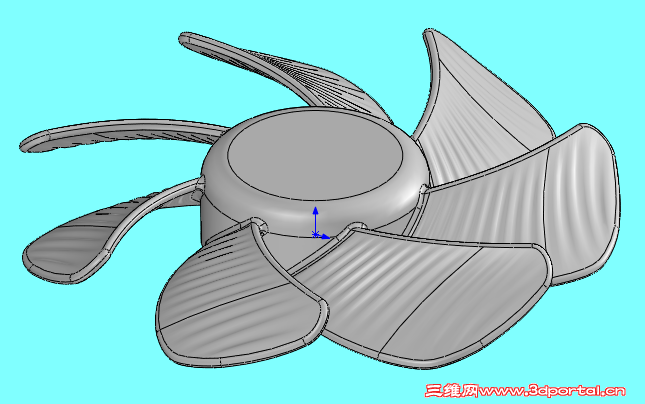

我想叶片做到这个效果，波浪面做到楼上的效果，我暂时想不出好方法。
! ^1 h" D& W( A6 P, `) \( S- s& y
/ F% ?, \5 \1 H# J" M C.png
回复 支持 反对

举报

22553711
发表于 2016-4-11 08:13:26 | 显示全部楼层 来自： 中国浙江杭州
也整一下，可以砍树：) h- T/ b6 o& I" H

评分

参与人数 1三维币 +5 收起 理由
不靠谱的江静 + 5 漂亮！

查看全部评分

回复 支持 反对

举报

22553711
发表于 2016-4-11 09:35:43 | 显示全部楼层 来自： 中国浙江杭州
参照提供的叶片形状，重做一下：/ s2 q- k, X1 T; G! G
回复 支持 反对

举报

noodle78
发表于 2016-4-11 10:08:32 | 显示全部楼层 来自： 中国广东惠州
22553711 发表于 2016-4-11 09:35
4 `: v' h/ ?& l* ^8 H参照提供的叶片形状，重做一下：
9 K9 c' Z) `8 [
看起来更完美了,求模型,谢谢啊
回复 支持 反对

举报

noodle78
发表于 2016-4-11 10:20:25 | 显示全部楼层 来自： 中国广东惠州
keilei001 发表于 2016-4-10 23:52
; i# P+ s) {. l, n3 Y  N, \3 k7 }. ^我菜鸟一只哪是大神啊，一大堆高手在袖手旁观呢。
! t3 @; v( X  Z& _0 d' |& a: o这模型做得并不满意，不敢回你的帖，但也不怕献丑，所 ...
* ?: L7 k/ A( b, c/ P, P
谢谢你花心思和时间以及分享模型让我们学习,看了你的模型至少明白了波浪可以这么做
回复 支持 反对

举报

22553711
发表于 2016-4-11 10:31:29 | 显示全部楼层 来自： 中国浙江杭州
noodle78 发表于 2016-4-11 10:08
9 L' u3 d& O( E  N. ?0 Q看起来更完美了,求模型,谢谢啊

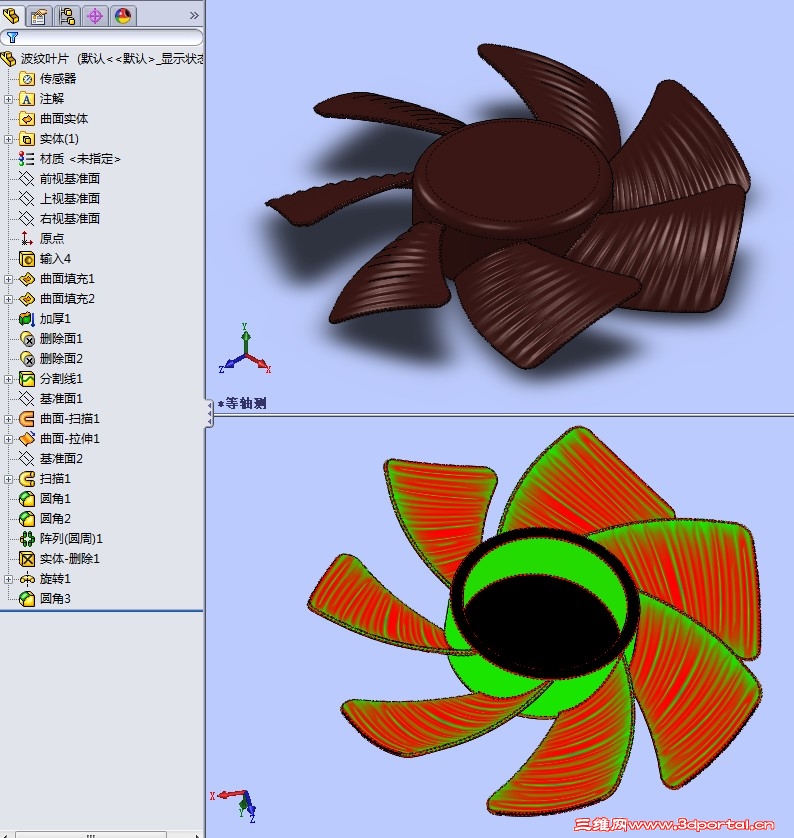

5 @. {8 i- B* i7 ~! B图档加密，无法上传，贴图仅供参考. O* q/ g. j6 C$ y5 t. V/ g' O; P- a
2016-04-11_102540.jpg 6 _* }; e. i1 D. h+ x, G

6 m$ y* e4 b8 Y1 k
回复 支持 反对

举报

keilei001
 楼主| 发表于 2016-4-11 11:13:13 | 显示全部楼层 来自： 中国广东肇庆
22553711 发表于 2016-4-11 10:31
9 p& s: X/ a  x图档加密，无法上传，贴图仅供参考
+ R3 S/ g9 ]! ^5 F1 j
高手就是不一样。
回复 支持 反对

举报

noodle78
发表于 2016-4-11 14:08:43 | 显示全部楼层 来自： 中国广东惠州
keilei001 发表于 2016-4-10 23:28
0 n: {  m* y) v: H% g- a9 T叶轮的波浪面不好处理，切除后的叶边也不能圆角，波浪面和圆角很难兼顾，效果不理想。
$ Z, X# e$ x0 P现把两种做法的文件 ...

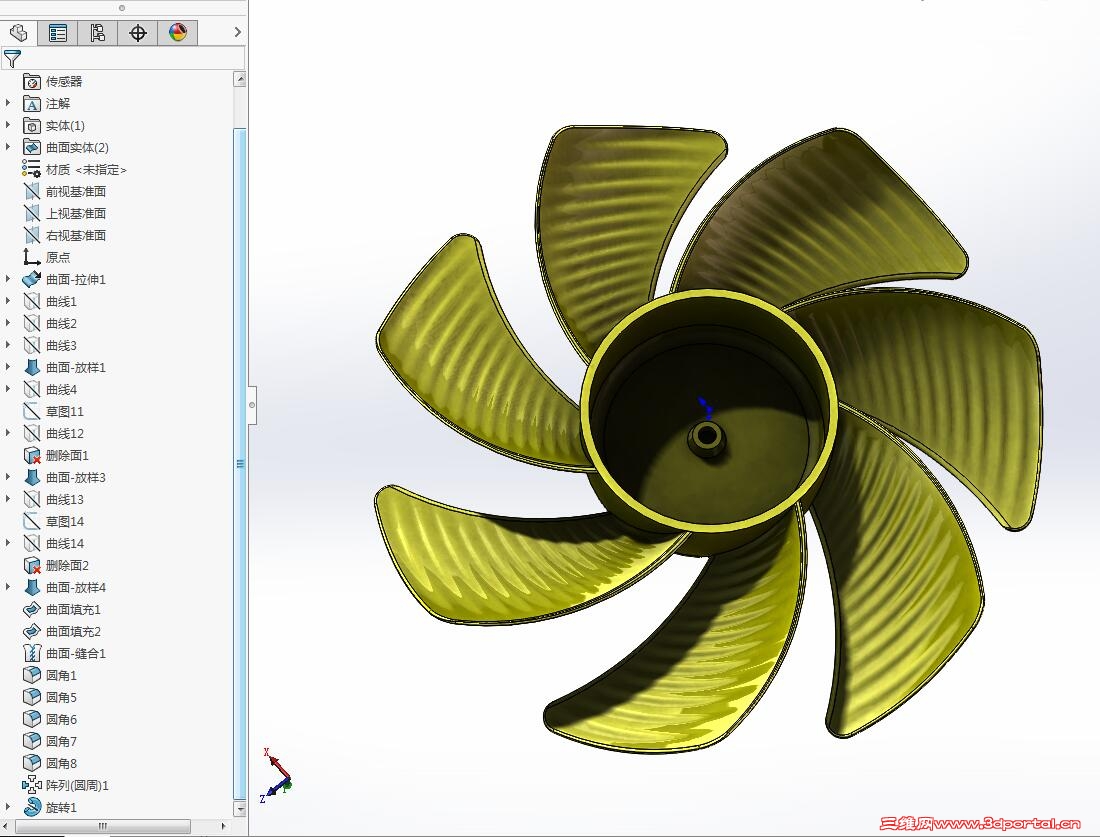

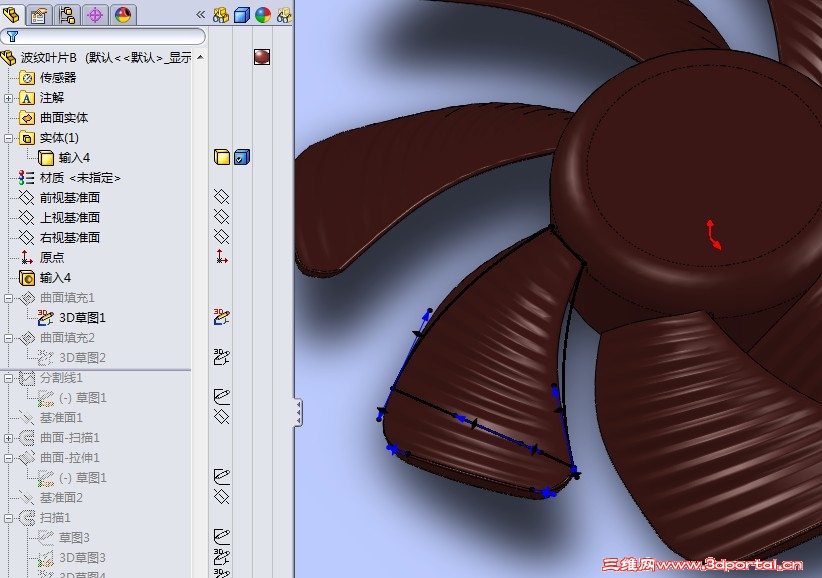

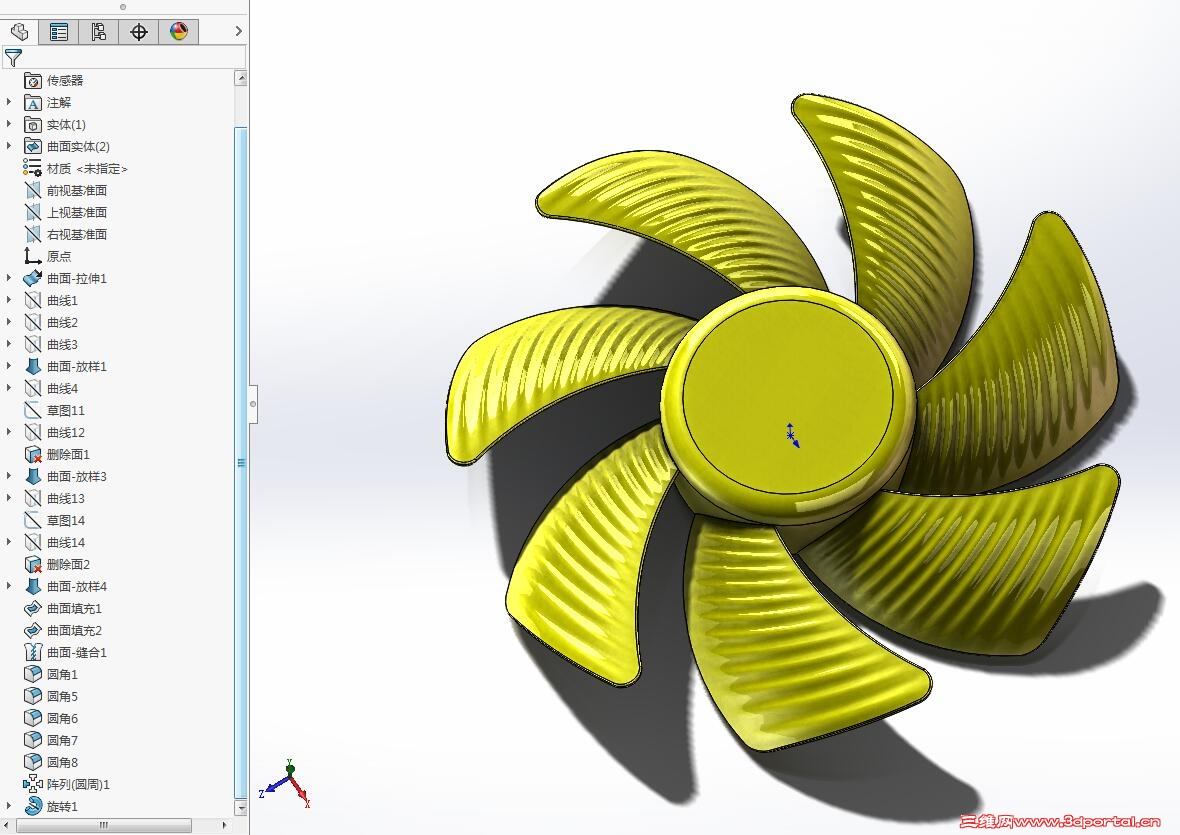

) H. V& T8 c, V" }谢谢"Keilei001"帮忙做的波浪叶,参考你在叶轮B中波浪曲线的做法,(对我来说这个是关键所在,我之前一直做不出来,就是不会用两条曲线投影的方法.)加上我画叶子的思路终于是弄出来了,万分感谢! 1.jpg 3 T+ |. s7 [; D. }+ m7 m

8 O% s% o8 Z  U1 v' N 2.jpg ; E6 a5 |: U" I3 L/ d5 r

; A- W" H3 H) X! g0 s' j& k1 q附上模型图.
, A8 G9 O/ L4 v% ?: {1 b1 A(由于把之前的SW版本全部御掉,只保留了2016版): D; q! c1 C3 J! f& L9 @
同样期待大神们传上更为简单方法以求学习研究,谢谢!" y  _# ^5 k$ X$ O
波浪曲面扇叶.part1.rar (3 MB, 下载次数: 48)
回复 支持 反对

举报

noodle78
发表于 2016-4-11 14:21:36 | 显示全部楼层 来自： 中国广东惠州
本帖最后由 noodle78 于 2016-4-11 14:24 编辑 * J5 S1 c8 `+ P9 \/ _$ T
22553711 发表于 2016-4-11 09:35
1 p8 ~% Q: W; W2 N参照提供的叶片形状，重做一下：

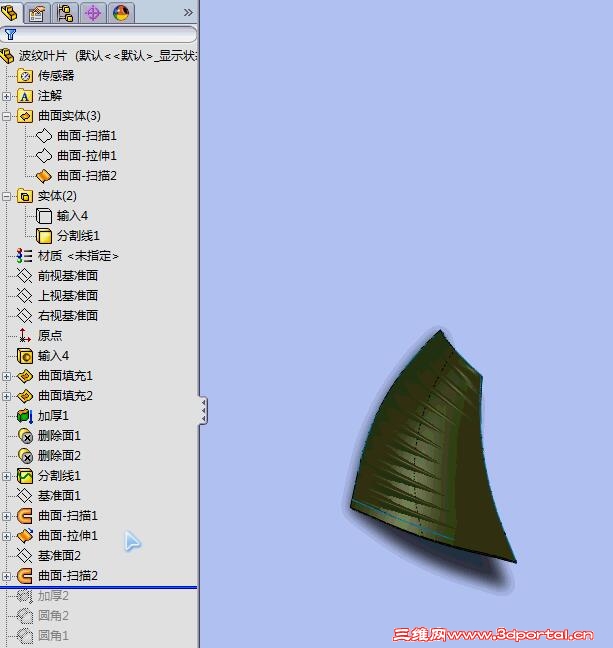

! [: }$ `+ `+ j6 T6 n$ c" Y5 ^求大神这一步是怎么做出来的,这个造形,也是我一直弄不出来的,虽然上面那个弄出来了,但我还是不会举一反三,求模型或方法,谢谢
2 ~/ N; ^9 h( A  W8 s/ v 3.jpg
# D; O/ j! y, @
/ W+ D6 _$ n, n! t# f6 }" G; c. s2 y- U) G* G4 D/ D* J  t
) `. S6 F# n: c1 @

& u# |; ?$ T+ p* I0 G
回复 支持 反对

举报

keilei001
 楼主| 发表于 2016-4-11 15:11:45 | 显示全部楼层 来自： 中国广东肇庆
noodle78 发表于 2016-4-11 14:08
3 Y1 _% a0 {4 a谢谢"Keilei001"帮忙做的波浪叶,参考你在叶轮B中波浪曲线的做法,(对我来说这个是关键所在,我之前一直做不 ...

* \& g. b3 G! `  L恭喜你，画得很好，向你学习。0 I. A. `2 }& {
2016的圆角功能好象增强了许多。
回复 支持 反对

举报

keilei001
 楼主| 发表于 2016-4-11 15:15:02 | 显示全部楼层 来自： 中国广东肇庆
noodle78 发表于 2016-4-11 14:081 a( P" i! |; U" S
谢谢"Keilei001"帮忙做的波浪叶,参考你在叶轮B中波浪曲线的做法,(对我来说这个是关键所在,我之前一直做不 ...

; S  i5 L* }: X6 E* x另外有个疑问向你请教：
, u8 q! @6 J, D" S叶轮要开模注塑成型的，但这些波浪是不规则的，该如何加工这些不规则面？
回复 支持 反对

举报

22553711
发表于 2016-4-11 15:23:30 | 显示全部楼层 来自： 中国浙江杭州
noodle78 发表于 2016-4-11 14:210 u3 i( K1 f: v/ `7 i
求大神这一步是怎么做出来的,这个造形,也是我一直弄不出来的,虽然上面那个弄出来了,但我还是不会举一反三 ...

2 C) D- q9 r. A" q) L相互交流学习，不敢当“大婶”之称呼，步骤分解，供参考：1.提取轮廓边线
* W; O/ l% {% f1 J8 n; c 1.jpg
7 t3 D  h. c6 h( t$ Z, I4 p/ X

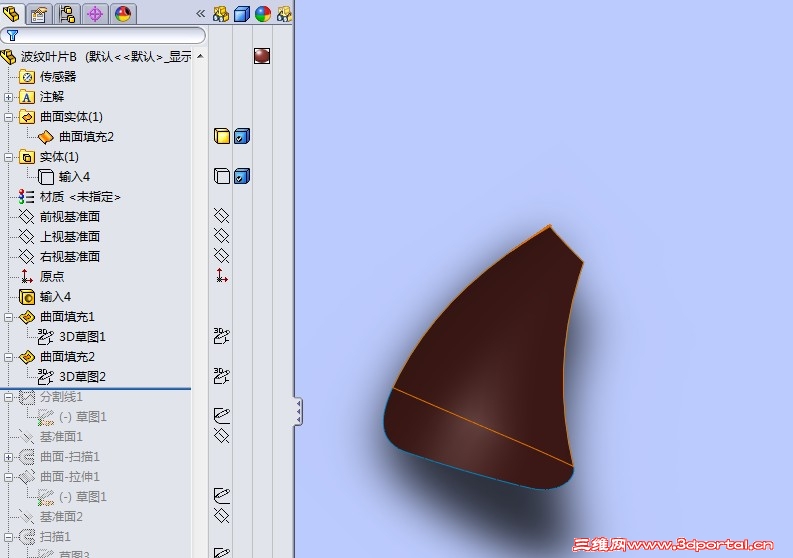

0 ~7 H/ n7 X( T2 E% R& [2.填补成面
8 T/ ]- H1 M" X/ S/ _6 a 2.jpg
- n5 H! s* t+ u1 }- p% k; p4 o4 T, s6 f8 P& M7 U, X; |- P0 W

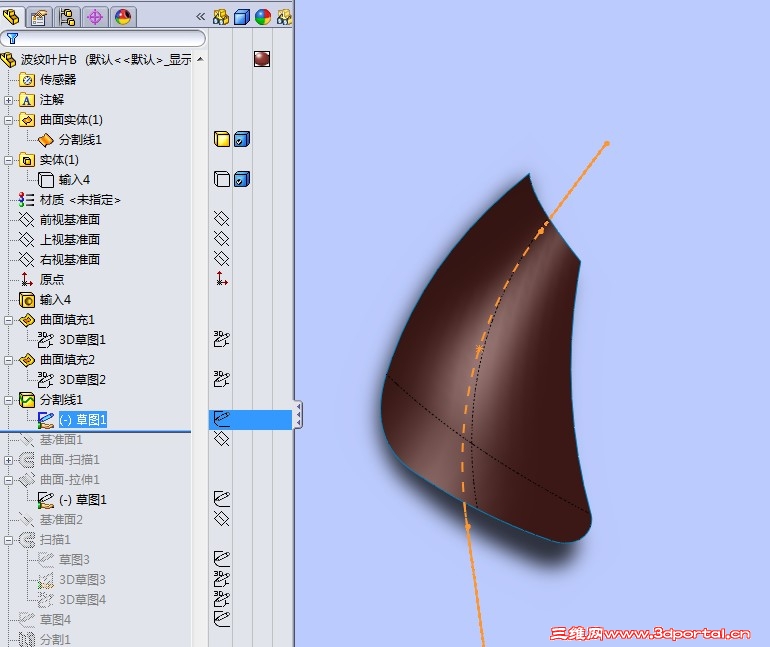

3.作分割线$ [% I. ?8 B' L' n) w+ f' c
3.jpg : p3 c" v! g  c

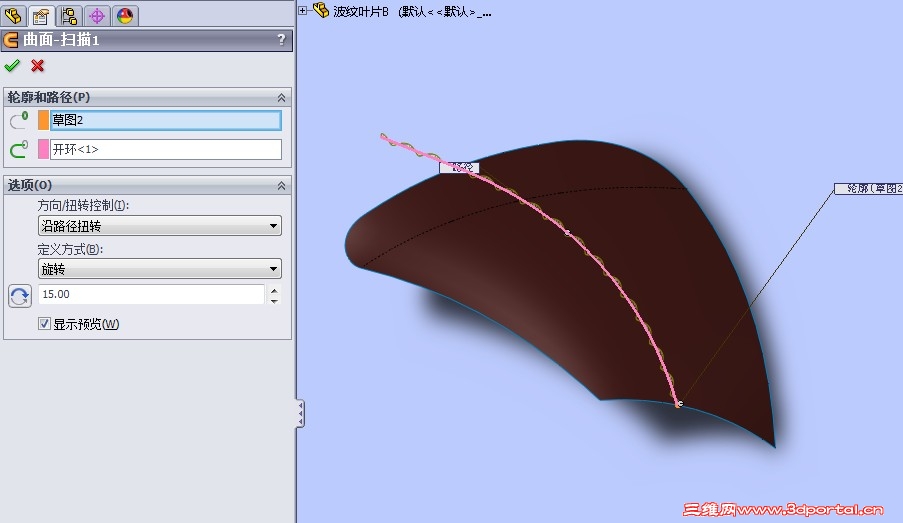

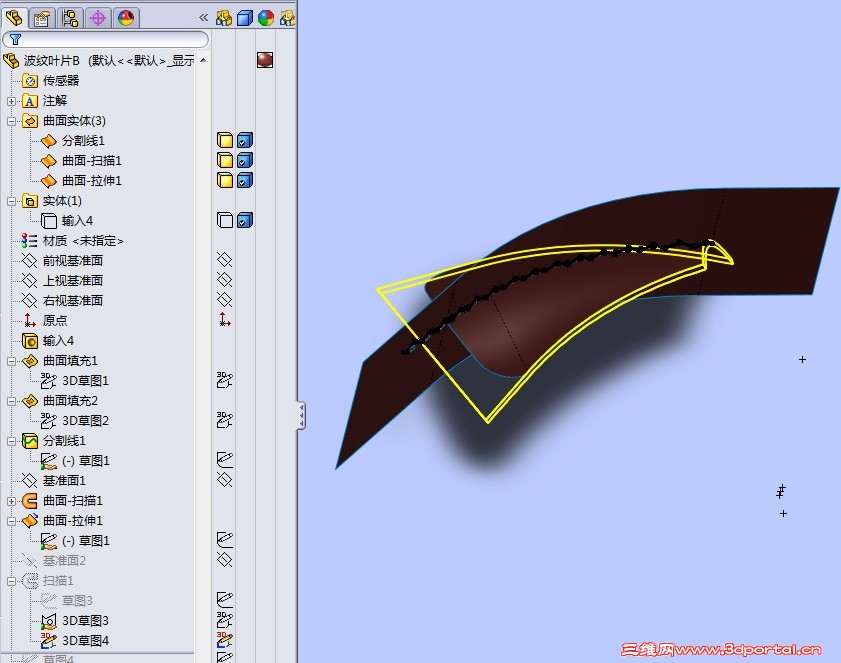

% p0 g) Y3 L8 z" i4.扫描辅助面
2 H2 a0 V" b) O4 {4 P) x 4.jpg
: x: L! M' ~( N) x/ n

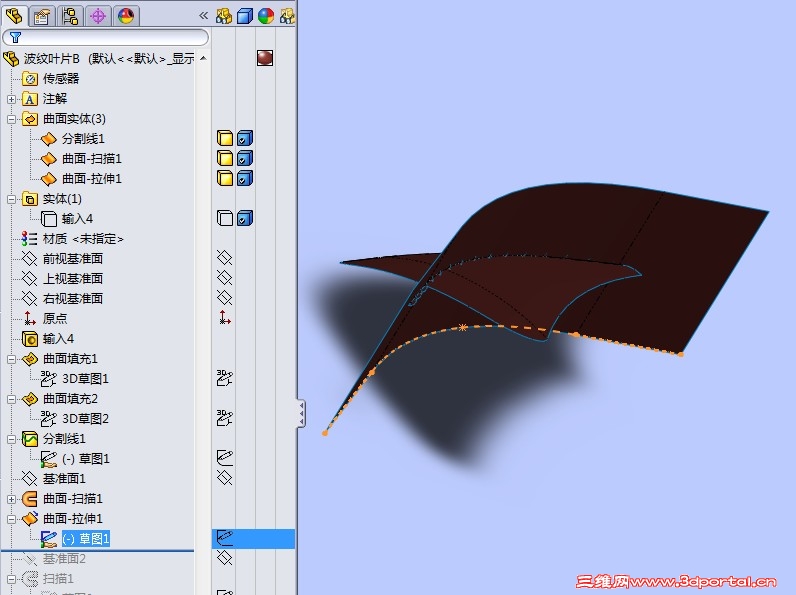

1 ?4 W+ s5 N5 r4 R3 u, s5.拉伸辅助面% r. L( R8 \* ]/ k# j4 V
  ~! \4 H8 }' p! x% x( _$ N
% P: v+ K1 }" t. ]$ m6.交叉曲线后连接各点得到引导线
9 A+ N# C, T4 o* Z6 j+ H" a" _ 6.jpg
- k0 I: n( l+ S7 K+ j) B: h
  r/ x2 \# {: |7.扫描叶片

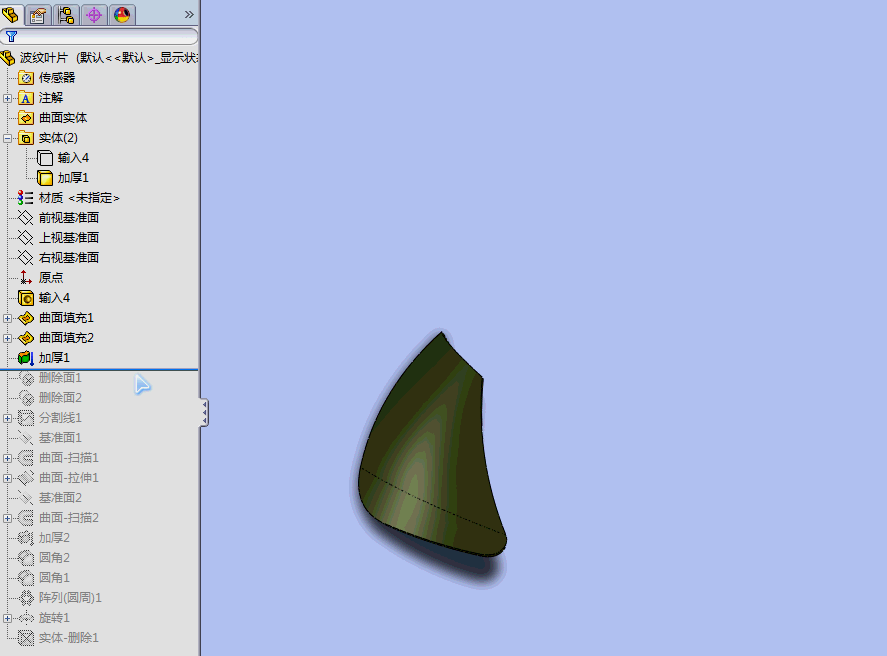

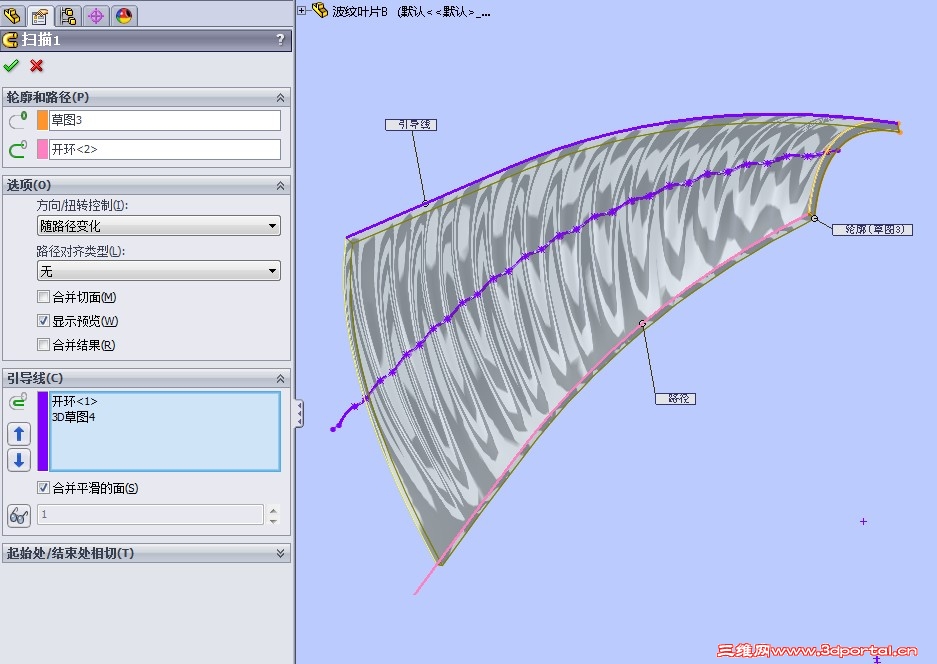

- Q% ~3 p  H# o8 Z) b 7.jpg / s6 _9 o$ e9 i6 g0 C

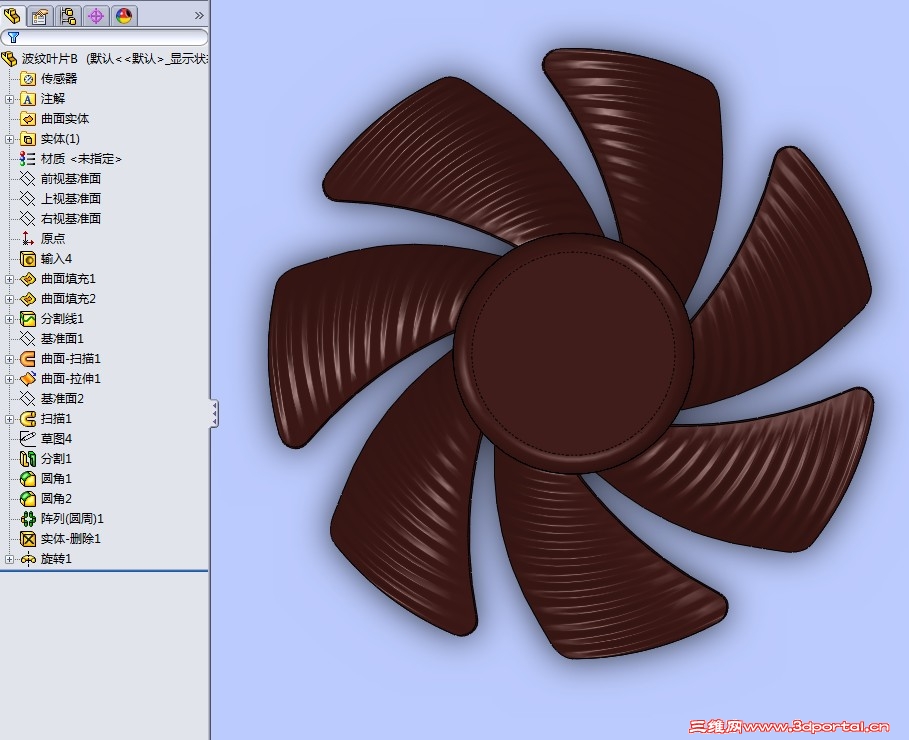

3 S' R! }/ D; k  R8 n8.
! t! r# A/ p2 @ 8.jpg
& ]7 B! \/ _9 F" M! R
. E7 k) `% K  O: k/ ^9 a0 \. i. V- O# t& w# I6 z" i  r
" @! |9 Q. F( ]' Y& z
回复 支持 反对

举报

keilei001
 楼主| 发表于 2016-4-11 15:23:40 | 显示全部楼层 来自： 中国广东肇庆
22553711 发表于 2016-4-11 09:356 }. n+ z, h' E* x8 v
参照提供的叶片形状，重做一下：
: i$ {+ ?4 Z6 @, g
我也想不明白这曲面如何扫描，望木大透露玄机。
回复 支持 反对

举报

22553711
发表于 2016-4-11 15:26:19 | 显示全部楼层 来自： 中国浙江杭州
keilei001 发表于 2016-4-11 15:23
: v& x, o7 O1 ~1 L# t/ m3 V我也想不明白这曲面如何扫描，望木大透露玄机。

% z( i, O) a6 r. R: I8 l6 Z5 Y% F谢谢K大分享，19#为俺粗浅做法
回复 支持 反对

举报

keilei001
 楼主| 发表于 2016-4-11 15:38:14 | 显示全部楼层 来自： 中国广东肇庆
22553711 发表于 2016-4-11 15:26: U1 y) F6 ]# J2 {* R- X  S  q8 `
谢谢K大分享，19#为俺粗浅做法

& O4 D+ J: P- J4 J# `谢木大精彩教程，认真学习，深刻领会。
回复 支持 反对

举报

noodle78
发表于 2016-4-12 08:48:25 | 显示全部楼层 来自： 中国广东惠州
keilei001 发表于 2016-4-11 15:15
5 @, y5 I3 u( V+ M! r另外有个疑问向你请教：
$ d/ y' ^6 g3 d: p! ], e2 |- F) x叶轮要开模注塑成型的，但这些波浪是不规则的，该如何加工这些不规则面？
* Q/ S# q, P  [* z
一般直接放电,为了节约时间可以机加工至大概的样子,再放电
回复 支持 反对

举报

noodle78
发表于 2016-4-12 09:35:01 | 显示全部楼层 来自： 中国广东惠州
22553711 发表于 2016-4-11 15:26
" c5 Y  \/ T) H谢谢K大分享，19#为俺粗浅做法

7 y6 ?" T( y1 |- \厉害,谢谢分享!我怎么也不可能想到可以通过扭转扫描再做交叉线,再连接可以得到波浪线,就像下棋我只能看到眼前一步,或者最多再想到下一步,再也看不到第三步第四步会是什么样了
回复 支持 反对

举报

22553711
发表于 2016-4-12 11:44:53 | 显示全部楼层 来自： 中国浙江杭州
noodle78 发表于 2016-4-12 09:355 e/ h% B( R  a4 }7 U$ F9 [! Z3 z, e* H
厉害,谢谢分享!我怎么也不可能想到可以通过扭转扫描再做交叉线,再连接可以得到波浪线,就像下棋我只能看到 ...
* A. f4 ?+ g( v4 L( d
其实直接用扭转扫描得到的曲线作引导线也可以，不过那样扫描出来的波纹不是很美观，
回复 支持 反对

举报
