这个钣金为什么展开图没有效果

骚丽的蜗壳丝 · 发表于 2016-4-6 11:05:06

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 goto3d 于 2016-4-6 20:49 编辑

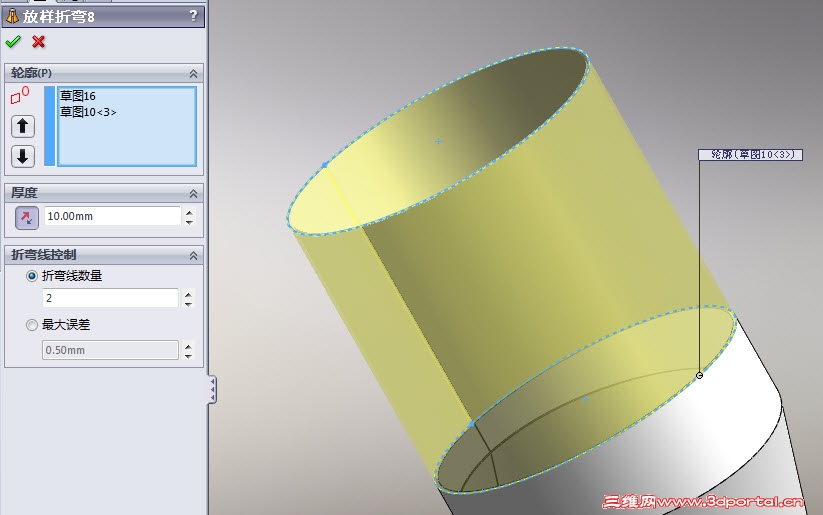

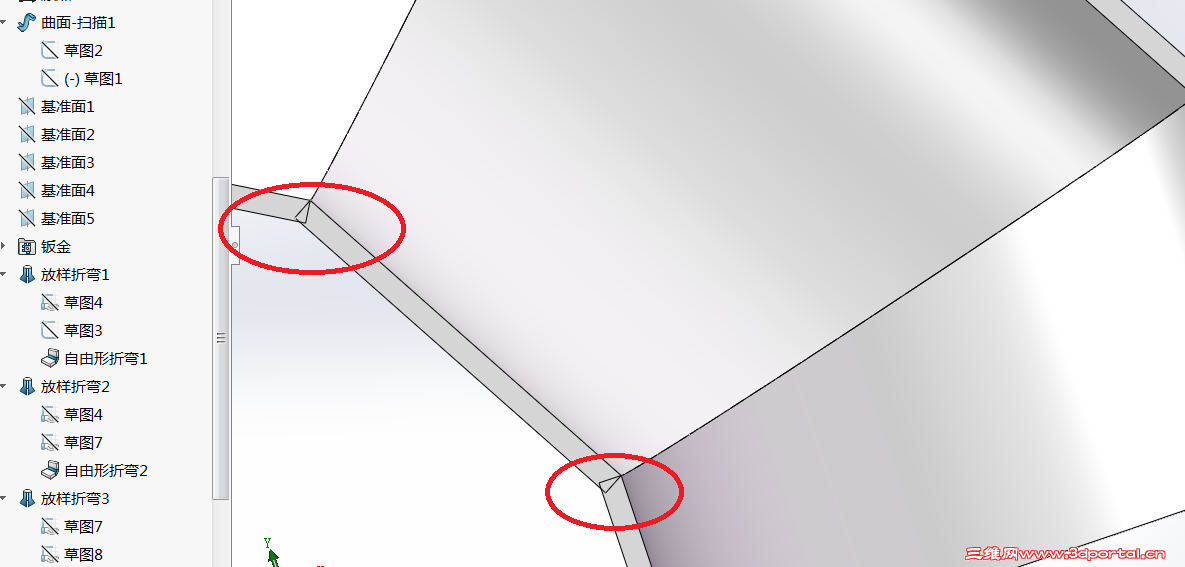

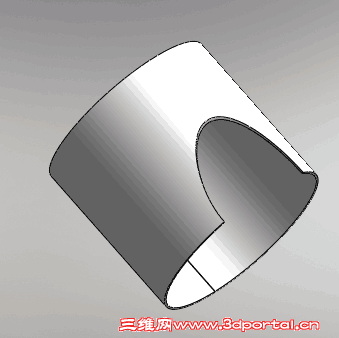

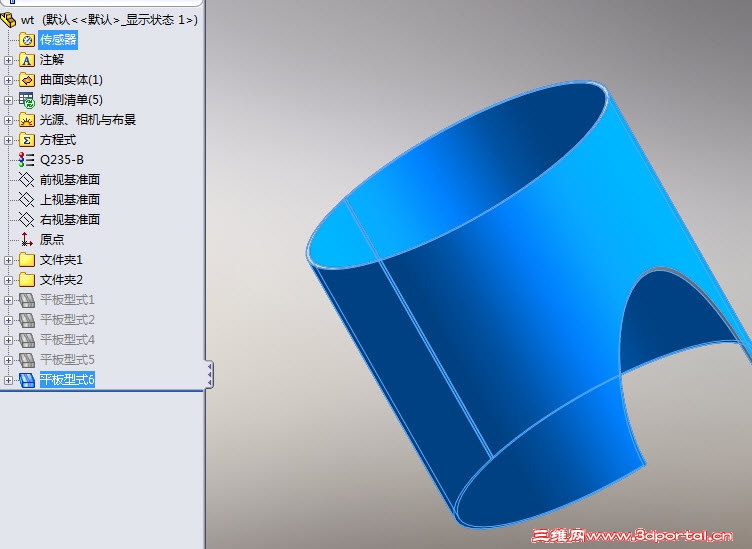

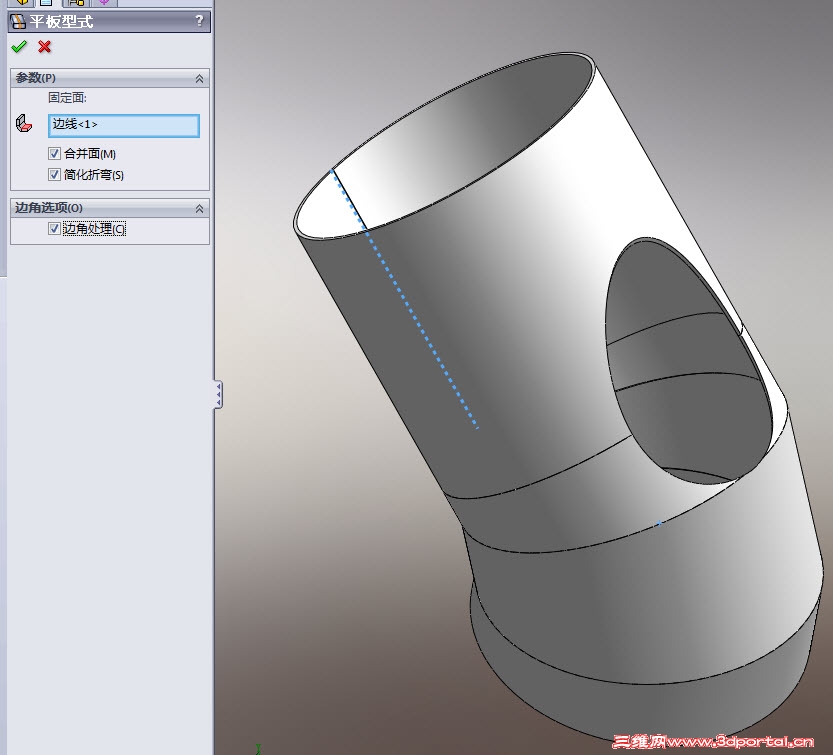

展开后，仍然是立体的，什么原因？

骚丽的蜗壳丝 · 发表于 2016-4-6 13:47:38

本帖最后由骚丽的蜗壳丝于 2016-4-6 13:50 编辑

寂静天花板发表于 2016-4-6 12:27
) x* p$ R* I. I* ~& C* Q$ W/ _" b把那两个文件夹打开，让我等看看是什么

两个文件夹与这个直段貌似没有影响

不靠谱的江静 · 发表于 2016-4-6 20:00:03

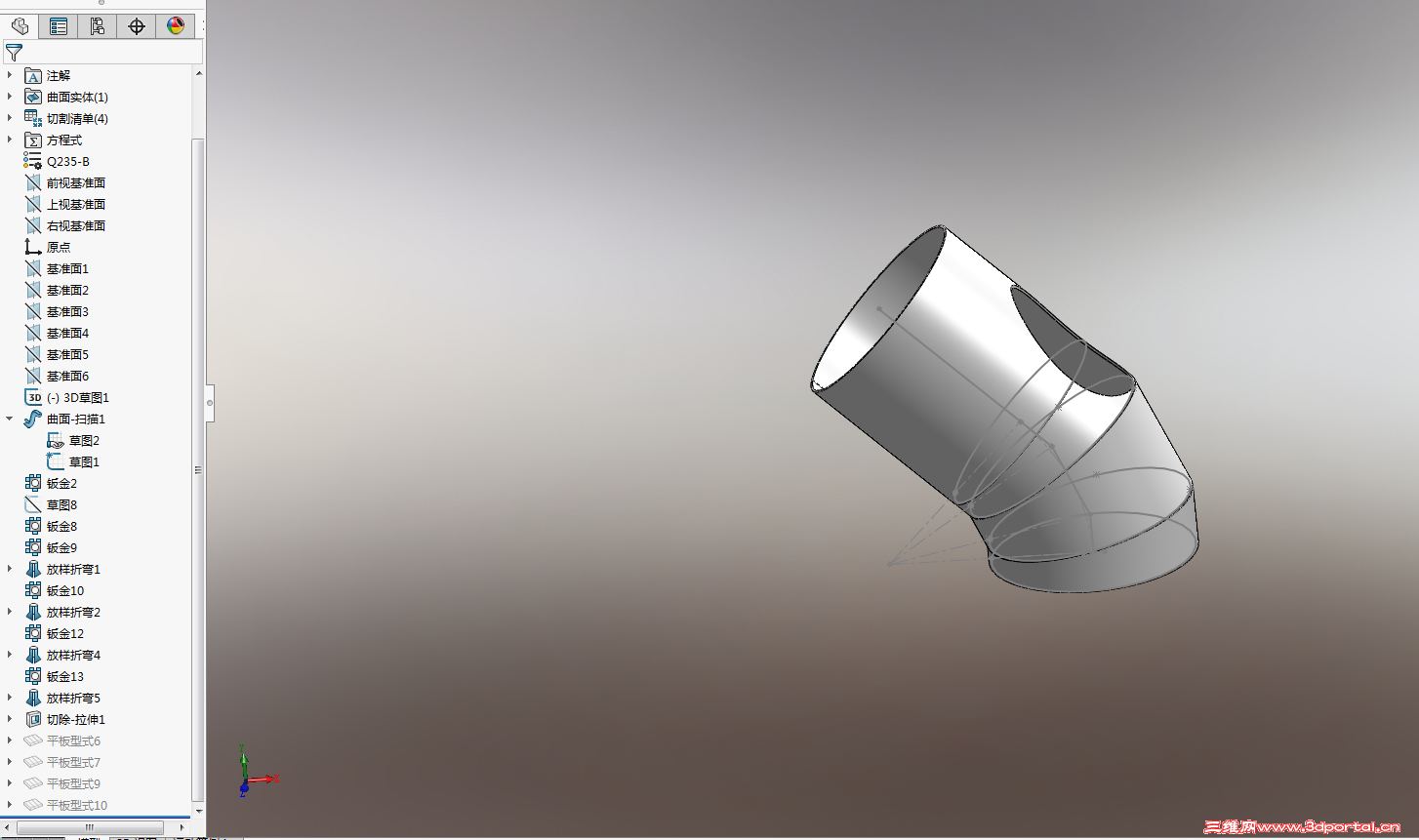

有点像像弯头的建模，建议楼主直接用展开试试能不能全部展开，如果能，再考虑是不是操作问题。
如果方便可以上个源文件。注明版次。

骚丽的蜗壳丝 · 发表于 2016-4-7 10:46:18

Atropos′ 发表于 2016-4-6 20:001 }# w5 Z4 U% x, D; B1 t ?
有点像像弯头的建模，建议楼主直接用展开试试能不能全部展开，如果能，再考虑是不是操作问题。
( _7 e7 w- I9 T" c- _4 U. Y如果方便可 ...

我目前只会用钣金放样，要全部可能是类似扫描的功能吧
弯头一节一节的，我认为不可能只有一个展开图
模型版本2010

wt.rar (601.58 KB, 下载次数: 14)

eastking1111 · 发表于 2016-4-7 11:45:06

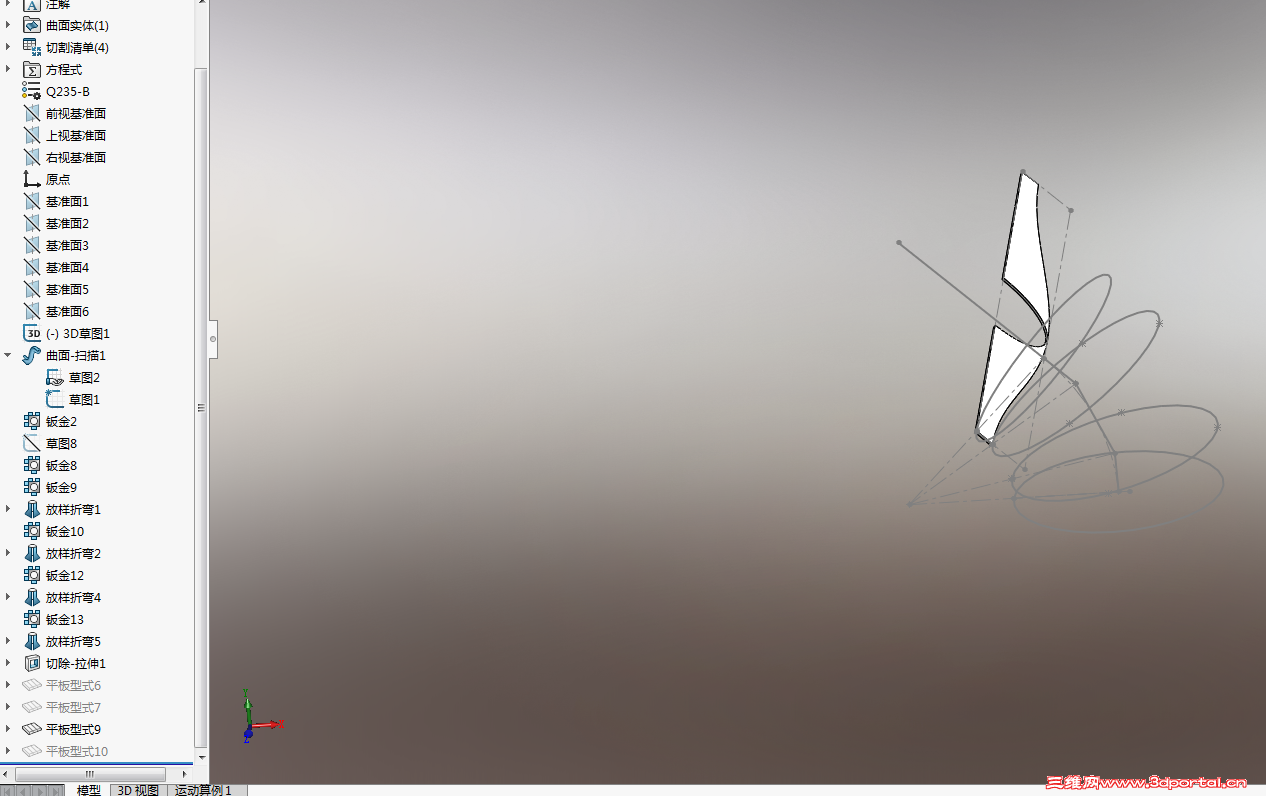

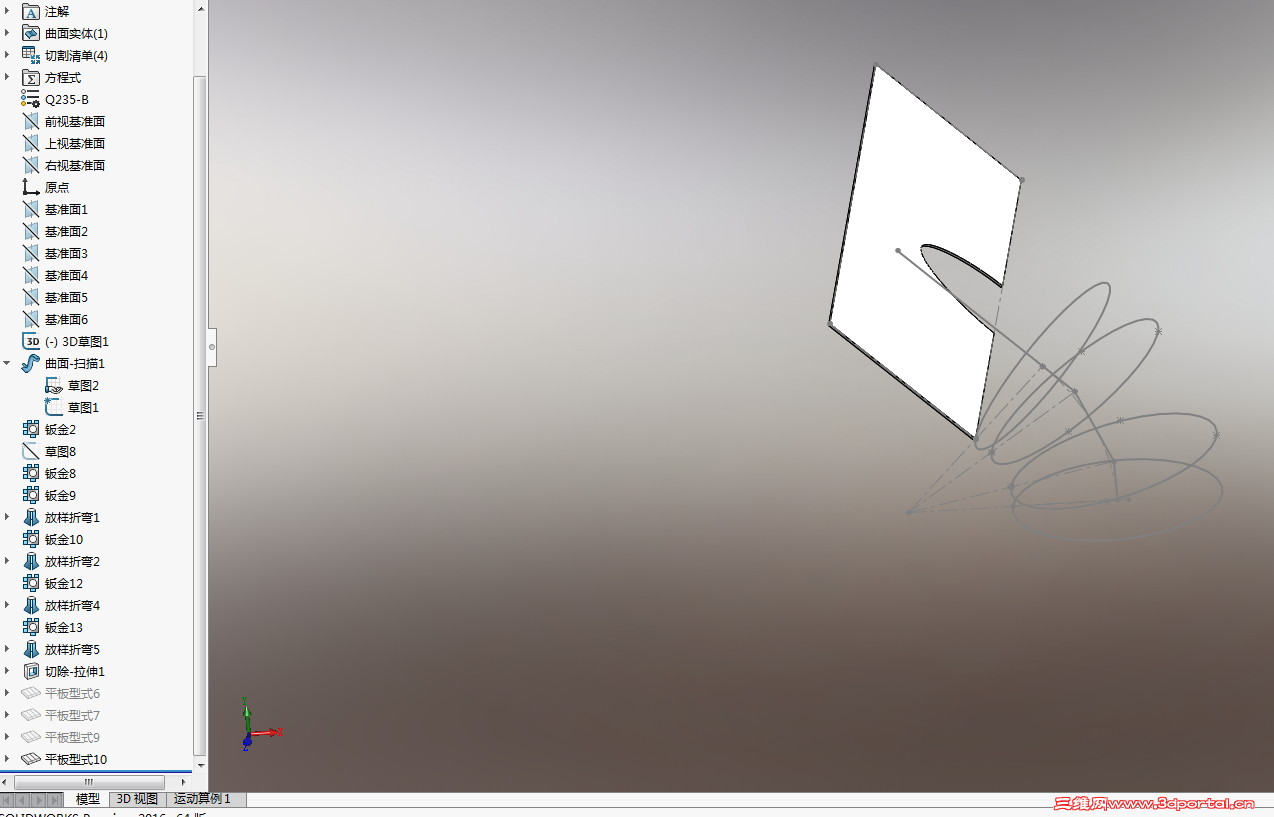

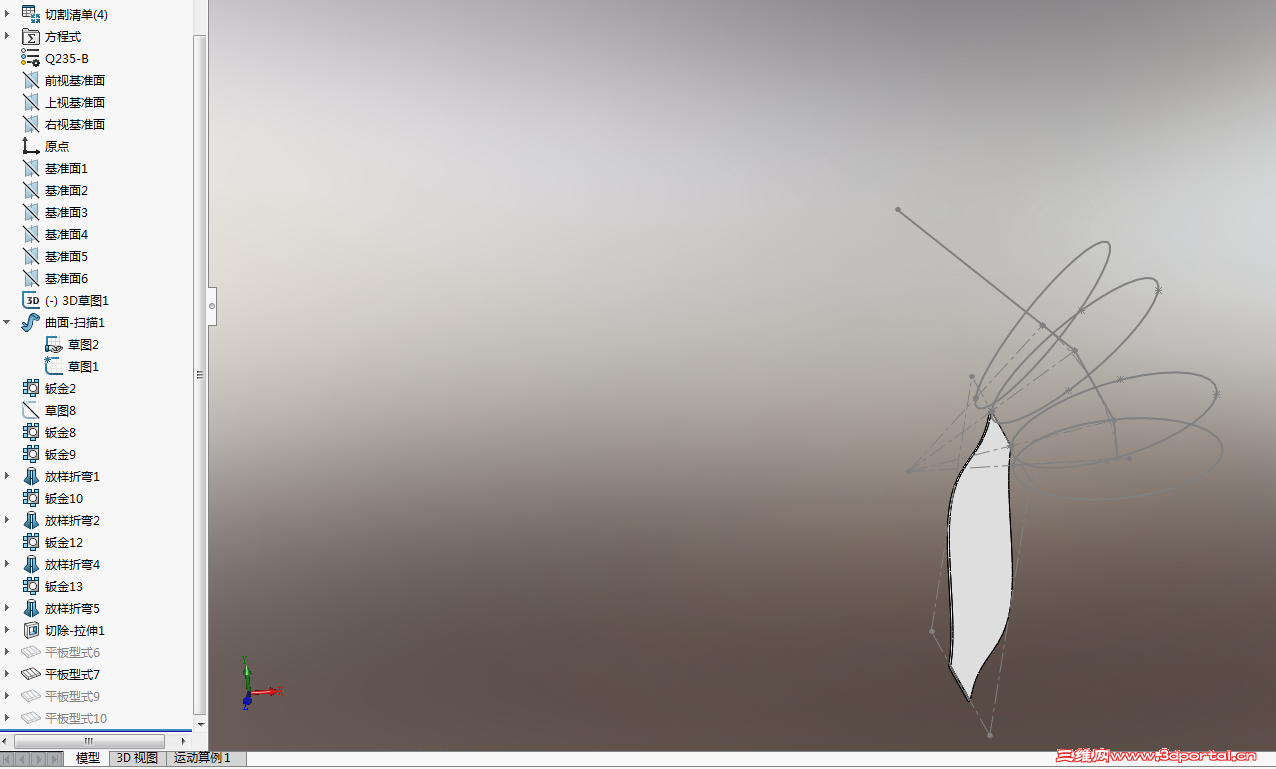

可能操作问题，我把放样折弯全部删除，然后重新弄，结果就成了，全部能展开

骚丽的蜗壳丝 · 发表于 2016-4-7 12:06:27

eastking1111 发表于 2016-4-7 11:45
! N4 v( \( |- M7 v可能操作问题，我把放样折弯全部删除，然后重新弄，结果就成了，全部能展开

草图你没有改？

eastking1111 · 发表于 2016-4-7 12:15:17

骚丽的蜗壳丝发表于 2016-4-7 12:06+ ]- c8 I) I. I/ y
草图你没有改？

没呢，只把你特征删除了，然后重新放样折弯

骚丽的蜗壳丝 · 发表于 2016-4-7 13:48:07

eastking1111 发表于 2016-4-7 12:15! {2 O) D* p, O5 [8 @6 h
没呢，只把你特征删除了，然后重新放样折弯

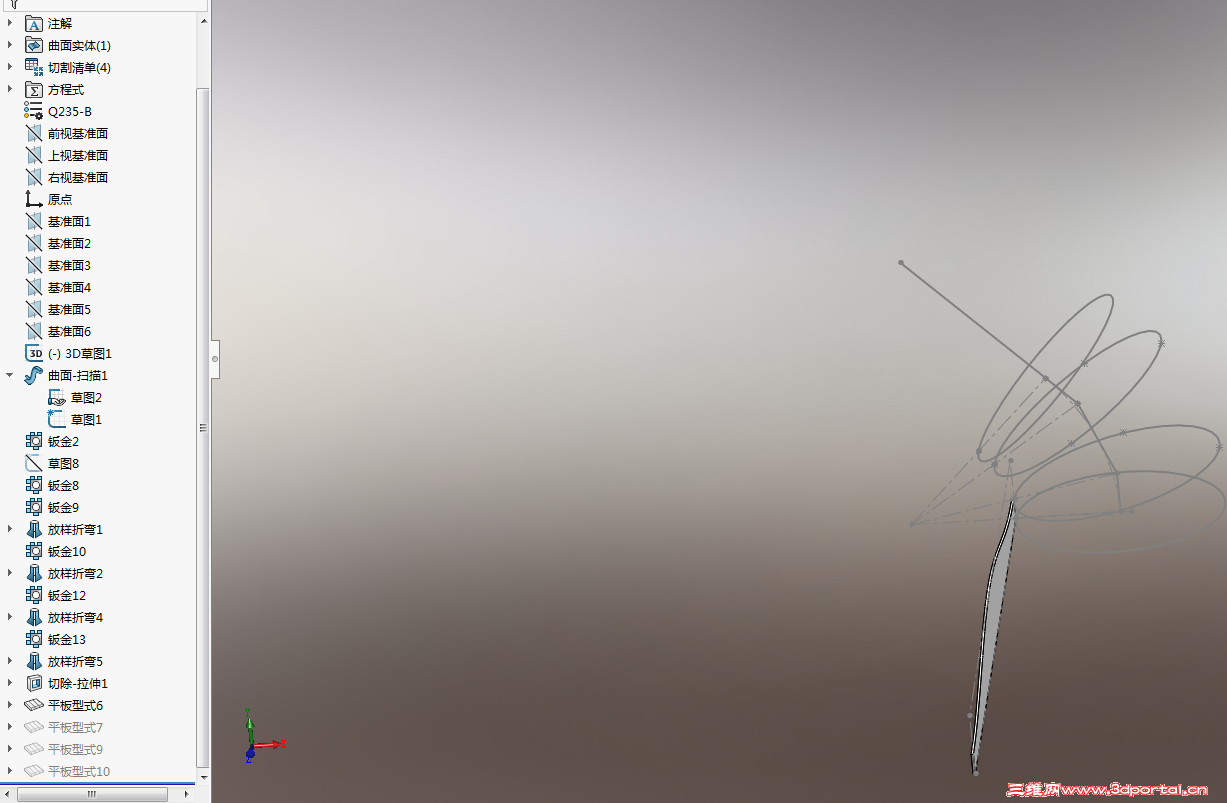

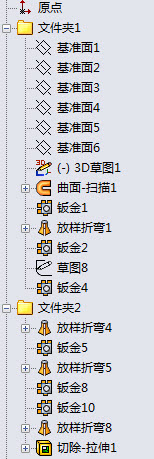

你第四个图片，应该是分开两片的，为什么展开是一个呢？开孔已经把钢板分割为两块了

gt.adan · 发表于 2016-4-7 14:21:06

本帖最后由 gt.adan 于 2016-4-7 14:22 编辑

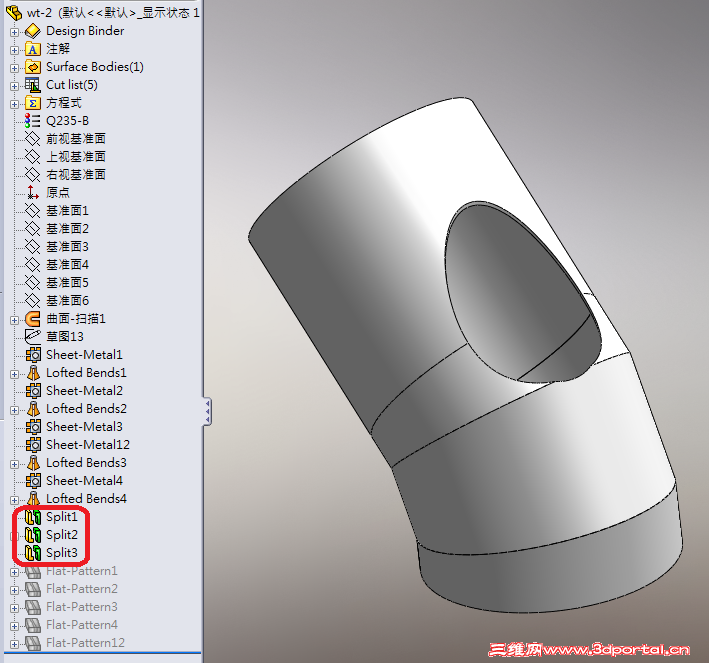

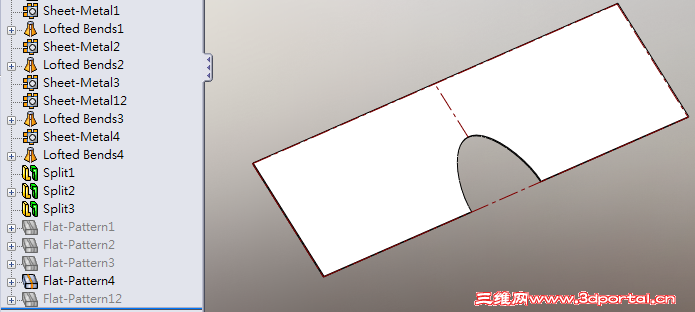

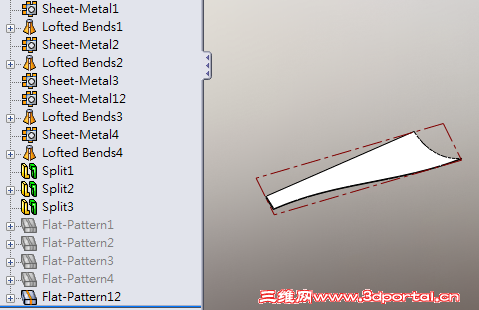

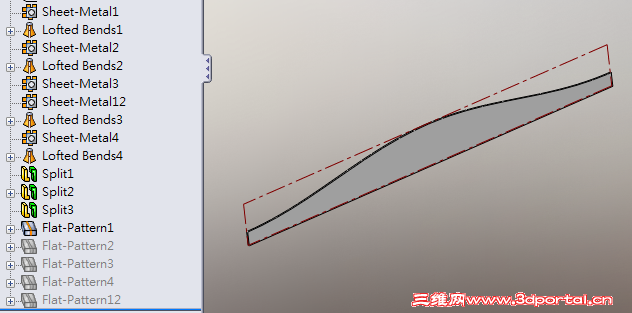

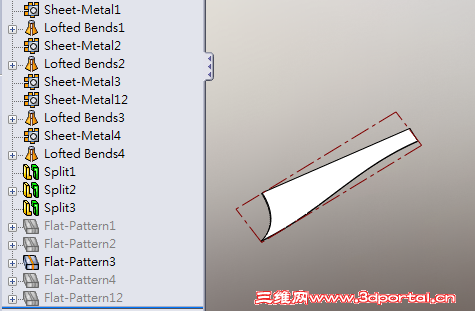

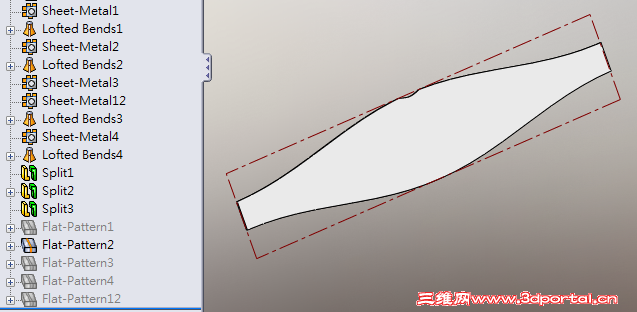

這樣就可以了…

骚丽的蜗壳丝 · 发表于 2016-4-7 14:34:59

gt.adan 发表于 2016-4-7 14:21$ }) A5 E' R: W) Q5 F, r) c- W
這樣就可以了…

模型上传，
让我学一学

gt.adan · 发表于 2016-4-7 14:41:14

wt-2.7z (3.54 MB, 下载次数: 28)

骚丽的蜗壳丝 · 发表于 2016-4-7 14:50:55

gt.adan 发表于 2016-4-7 14:41
Q6 T1 ]4 _+ D2011

为什么用草图13分割3次呢？

倜傥的阿尔萨斯 · 发表于 2016-5-9 20:42:37

我也学一学

北京13522886092 · 发表于 2016-5-10 12:15:19

骚丽的蜗壳丝发表于 2016-4-7 10:46" \) |4 T$ s% f+ ?
我目前只会用钣金放样，要全部可能是类似扫描的功能吧
* w w7 V k9 y5 c+ p3 P弯头一节一节的，我认为不可能只有一个展开图+ ^) E$ h0 O: b' L7 m3 H7 {8 y
模 ...

请问图中的板厚如何处理？板材越厚，影响越大，拼焊后的角度误差越大

骚丽的蜗壳丝 · 发表于 2016-5-10 12:54:50

本帖最后由骚丽的蜗壳丝于 2016-5-10 13:30 编辑

北京13522886092 发表于 2016-5-10 12:158 T& h8 J4 J; f* y
请问图中的板厚如何处理？板材越厚，影响越大，拼焊后的角度误差越大

用钣金做这个的确有这个问题，
不过，这个东西加工一般不要展开图制作
都是卷板机做圆管，然后切割成角度，最后焊接在一起的，不存在我们说的这个材料问题
