用CAD导入solidworks做模板过程中，在编辑图纸格式那里怎么将图框居中？？？

忧郁的泡豇豆 · 发表于 2016-4-1 11:58:30

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由阿帕奇于 2016-4-2 23:12 编辑

求助大神了！！！非常感谢

Jaym的独奏 · 发表于 2016-4-1 13:28:59

能否截个图看一下

忧郁的泡豇豆 · 发表于 2016-4-1 14:50:52

步骤是
1.用CAD制作号模板调整比例1:1
2.用solidworks打开CAD模板
3.复制solidworks上的CAD模板
4编辑图纸格式，粘贴模板
5.。。。模板怎么对齐？？？对不上后面的图框

忧郁的泡豇豆 · 发表于 2016-4-1 15:50:41

Jaym的独奏发表于 2016-4-1 13:28
- g3 R; d9 z& e. b9 A. r" |能否截个图看一下

大神你在哪？？

Jaym的独奏 · 发表于 2016-4-1 15:57:20

忧郁的泡豇豆发表于 2016-4-1 15:506 u& N' V7 L9 a2 b* k! [8 ~6 ^
大神你在哪？？

对不上图框是怎么对不上的？能截张图吗？

忧郁的泡豇豆 · 发表于 2016-4-1 16:25:23

Jaym的独奏发表于 2016-4-1 15:57' m3 i4 P$ H' n7 Y6 g7 A# V
对不上图框是怎么对不上的？能截张图吗？

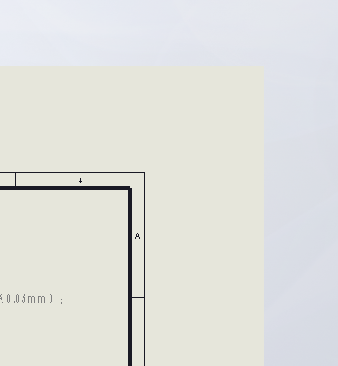

图片已上11111

Jaym的独奏 · 发表于 2016-4-1 16:39:27

http://C:\\Users\\JAYM\\Desktop\\图片

Jaym的独奏 · 发表于 2016-4-1 16:41:09

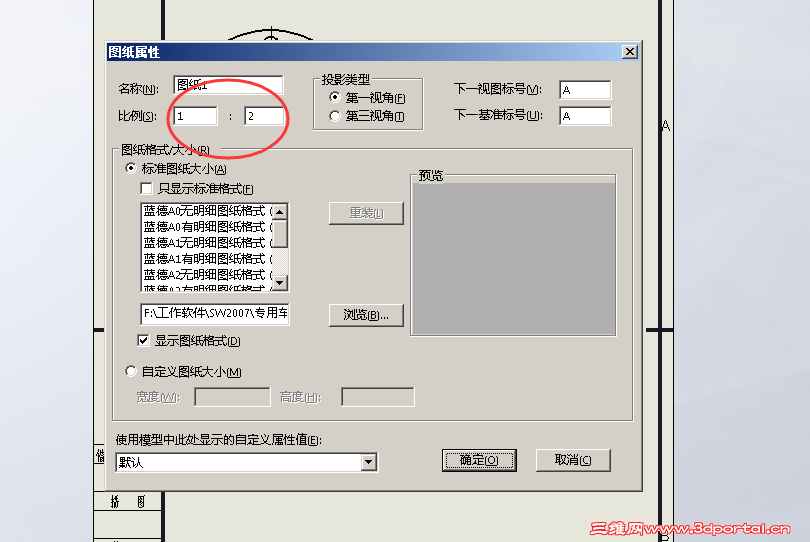

你看看图纸比例是不是1:1。粘贴模板之前把图纸比例调整1:1.

忧郁的泡豇豆 · 发表于 2016-4-1 16:43:13

Jaym的独奏发表于 2016-4-1 16:411 F0 ?! \& |2 k1 k$ x
你看看图纸比例是不是1:1。粘贴模板之前把图纸比例调整1:1.

不是这个问题，就是编辑图纸格式时候，你不是要把CAD的模板导入进去吗？怎么对齐呢？

忧郁的泡豇豆 · 发表于 2016-4-1 16:46:36

Jaym的独奏发表于 2016-4-1 16:41' [6 A3 K4 d" o' e4 ?0 T% y' {5 R( i
你看看图纸比例是不是1:1。粘贴模板之前把图纸比例调整1:1.

我在制作模板，第一步把CAD模板打开进solidworks。第二步复制模板，点编辑图纸格式，第三部粘贴，这时候粘贴的不是刚好居中的，怎么居中呢？

Jaym的独奏 · 发表于 2016-4-1 16:46:57

忧郁的泡豇豆发表于 2016-4-1 16:43/ a3 ]! d/ T( X8 p' T
不是这个问题，就是编辑图纸格式时候，你不是要把CAD的模板导入进去吗？怎么对齐呢？

可以标尺寸

忧郁的泡豇豆 · 发表于 2016-4-1 16:48:23

Jaym的独奏发表于 2016-4-1 16:46
3 k6 }- h u @: ?2 {! n7 Y可以标尺寸

一标就会乱掉

忧郁的泡豇豆 · 发表于 2016-4-1 16:50:52

Jaym的独奏发表于 2016-4-1 16:46: P: U- C$ V. ]$ B
可以标尺寸

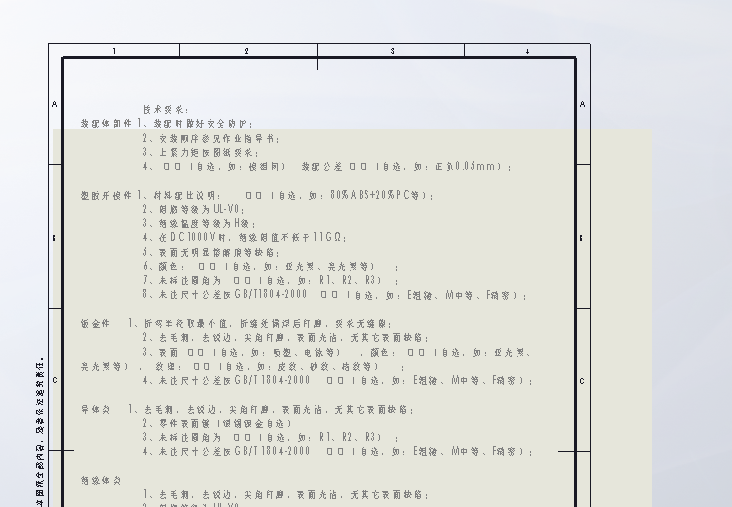

已经截图上传了！！你看看，编辑图纸格式那里

Jaym的独奏 · 发表于 2016-4-1 16:52:33

我企鹅 1099547517，用企鹅聊吧

秋韵舞-江枫 · 发表于 2016-4-2 22:55:16

看楼主的图，似乎尺寸不对，如果是A4图应该是297X210，图框最好是在SW工程图中编辑比较好用，我有个笨办法你可按下面步骤操作试试
1.在CAD中把图纸设置成你想要的模版尺寸，如A2、A3、A4等等，复制；
2.打开一张空白的工程图，设计树下右键点图纸－－属性－－比例，设置成1：1；
3.在工程图上点右键－－编辑图纸格式－－粘贴CAD图纸，
4.在编辑图纸格式下，点开草图编辑器，框选刚刚粘贴进去的CAD图，选择草图工具中的移动实体功能把CAD图移到你想要到的地方就行了。

阿帕奇 · 发表于 2016-4-2 23:18:55

可以在零点处随便做条线，导入后你就把工程图的顶点，用点对点的命令移动到线的顶点处，然后删除那条线

liun000000 · 发表于 2016-4-10 17:38:30

我是在CAD中做好，然后做成块，再导入SW中，左下角原点对齐就可以了

jirong.peng · 发表于 2016-4-13 10:22:17

本帖最后由 jirong.peng 于 2016-4-13 10:30 编辑

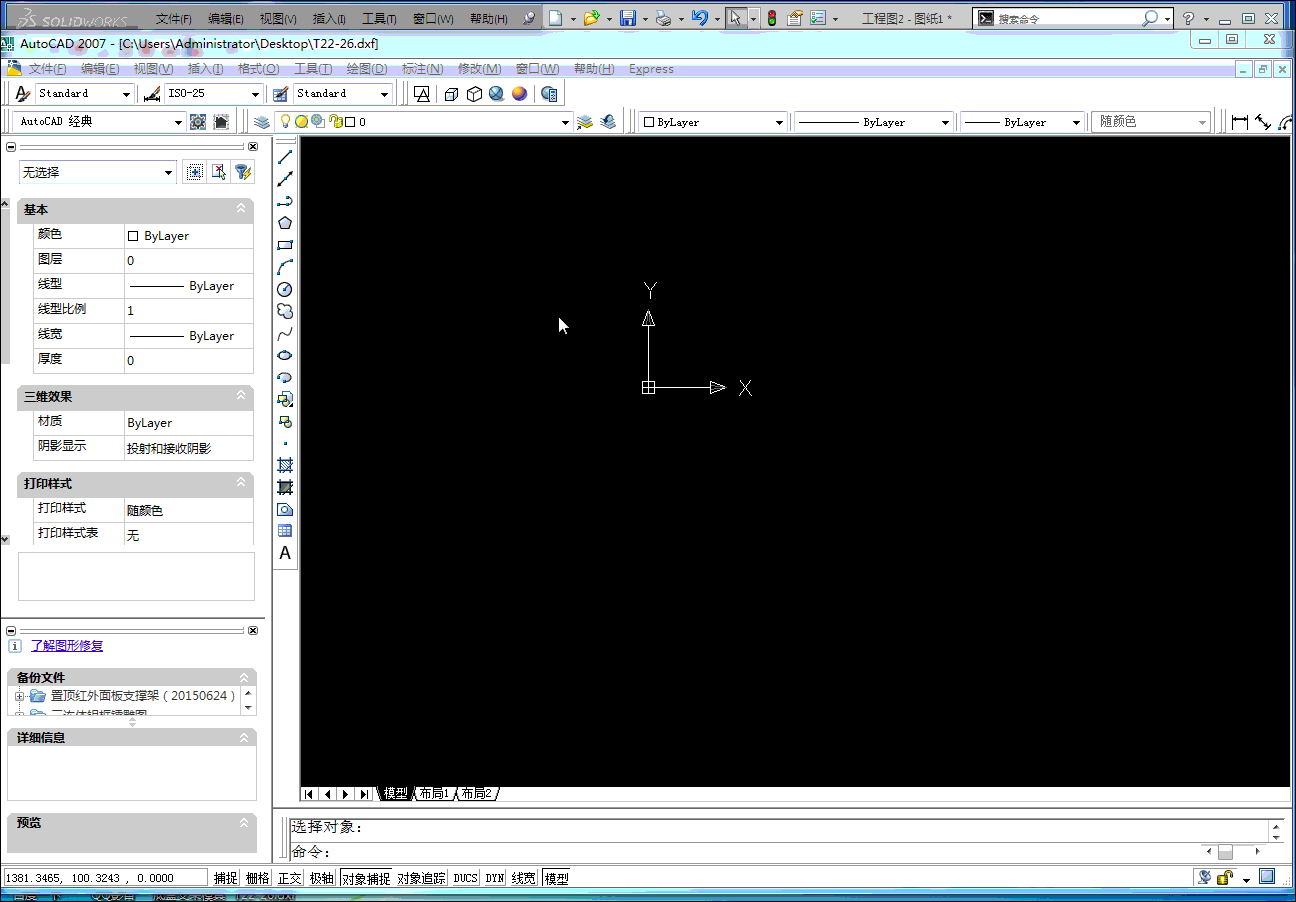

以A4图框为例，打开一个A4图框，点击编辑图纸格式，删除原来图框，粘贴即可，见下图，（注意：CAD图框左下角要在原点上即可）
