[已解决] solidworks中圆柱面上的圆形缺口怎么倒出坡口

[复制链接]
zhangdian55
发表于 2016-3-2 11:08:11 | 显示全部楼层 |阅读模式 来自： 中国山东烟台

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

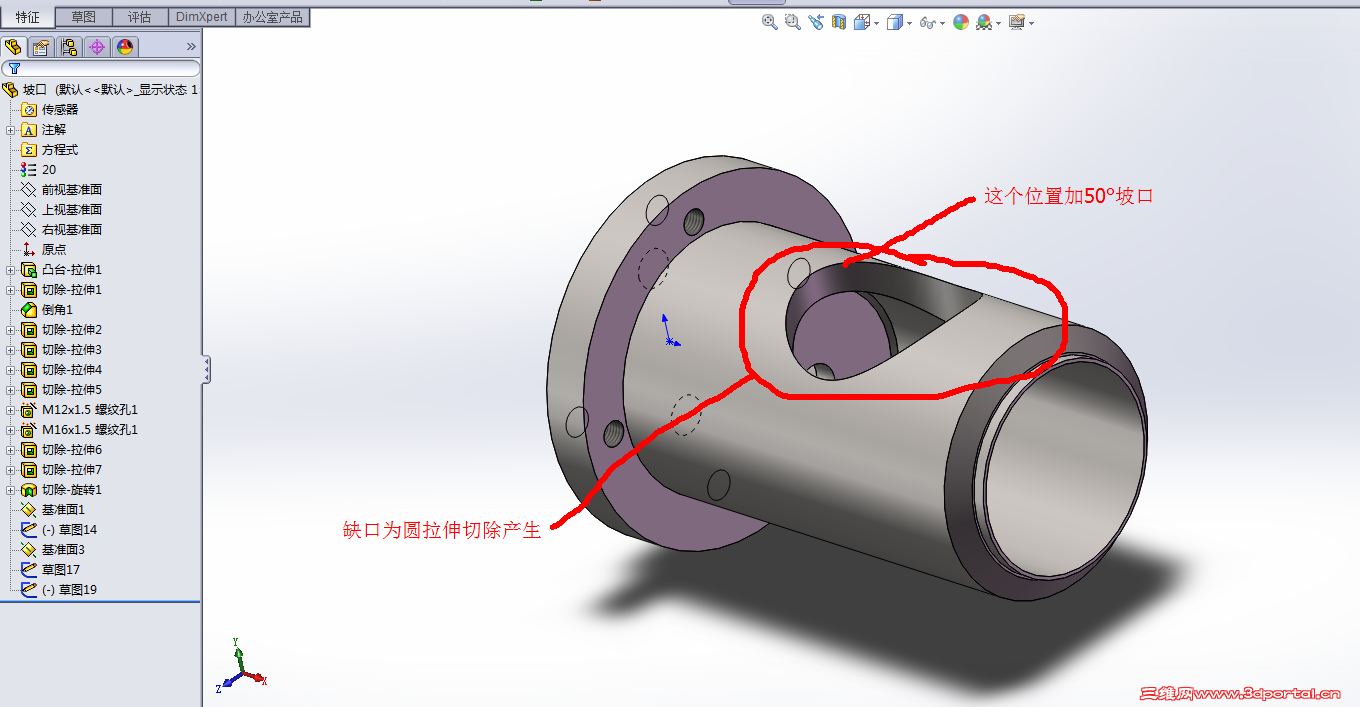

solidworks中圆柱面上的圆形缺口怎么倒出坡口4 K! _6 ~6 o9 a: J; M9 f" D+ _
我觉得应该用扫面切除，路径和引导线老是设置不好
( b. g$ V% ^9 F8 v! i用直接倒角好像因为是曲面，倒角角度太大，所以倒角无法生成  c1 ~2 }' u1 ]8 F$ M
哪位知道，告诉下，谢谢
" P" W& q  r& b/ w

软件中如何产生

软件中如何产生

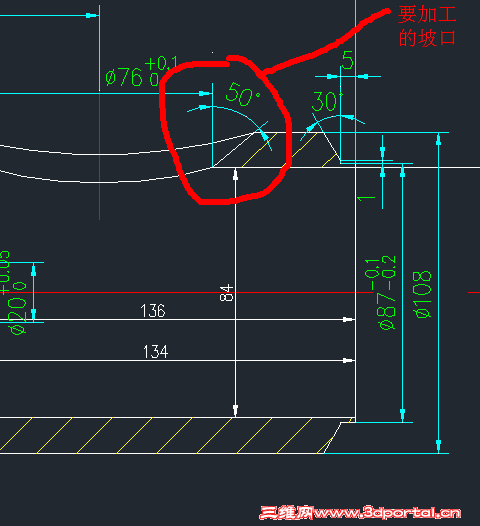

要求加工坡口

要求加工坡口
回复

举报

keilei001
发表于 2016-3-3 02:32:03 | 显示全部楼层 来自： 中国广东肇庆
本帖最后由 keilei001 于 2016-3-3 04:09 编辑 ! \( I7 T0 O; P5 ^& q! w% ^
* Z! C2 H9 `9 c0 i* G7 {
画了一个，看是否能满足楼主的要求。

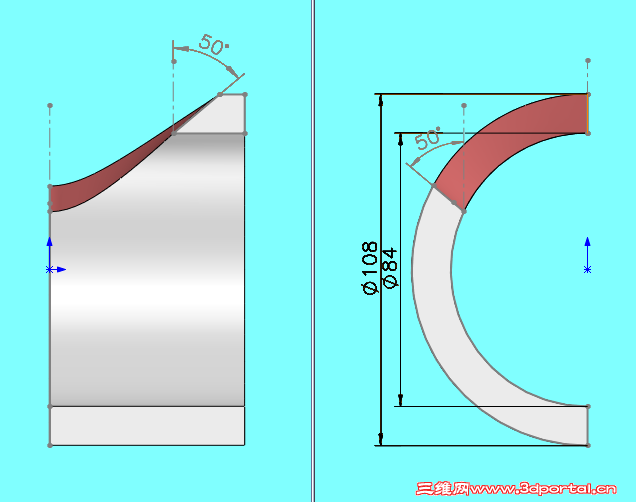

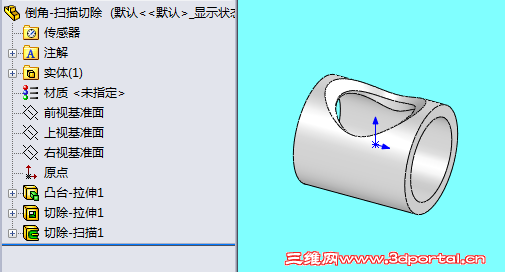

, o4 R" K# A" y Snap2.png
; C, K& A9 ?% ], ?) n
+ R+ X$ @% Z- \/ f0 t  T; F1 A2012- m5 z1 ~9 c6 ~! a! @
倒角-扫描切除.rar (306.49 KB, 下载次数: 38)

评分

参与人数 1三维币 +3 收起 理由
chenjun520601 + 3 技术讨论

查看全部评分

回复 支持 9 反对 0

举报

zhangdian55
 楼主| 发表于 2016-3-3 09:06:24 | 显示全部楼层 来自： 中国山东烟台
寂静天花板 发表于 2016-3-2 12:26
9 K9 l5 E4 d0 a+ d都不知道如何加工出来呢，严格说50度角度如何检测，上三坐标？你家做个管道还上三坐标。
. b! @' F0 [/ N5 a2 V扫描切除。

* F- U/ k( z* q: d这不是要本着严禁的态度，本着学习知识的精神嘛
, u! N* w. b: z' O万一哪天就用上了是不。
回复 支持 反对

举报

zhangdian55
 楼主| 发表于 2016-3-3 09:10:32 | 显示全部楼层 来自： 中国山东烟台
keilei001 发表于 2016-3-3 02:322 S0 W2 d9 e  j% V* @% J
画了一个，看是否能满足楼主的要求。

# F; v$ W7 w; h% q! t- H我看了，就是这种效果，我也是这个思路，但图纸画的是管壁厚度全部切除2 J, {4 j; c2 L: m
你建了3D草图是不是因为直接用下面那条线切出来厚度为零了，
回复 支持 反对

举报

keilei001
发表于 2016-3-3 10:11:01 | 显示全部楼层 来自： 中国广东肇庆
都可以啊，传一个全壁厚切除的。
% ^8 P- p6 C3 {7 `我保留了3D草图但没用，引导线可选那条底线，也可选3D草图，你看哪个合适。
# w' x$ d6 l& ~3 |# k! a. r7 l* I5 p. Z. B( M: A) B& f
倒角-扫描切除底线.rar (417.02 KB, 下载次数: 42)

评分

参与人数 1三维币 +1 收起 理由
chenjun520601 + 1 技术讨论

查看全部评分

回复 支持 反对

举报

keilei001
发表于 2016-3-3 10:22:18 | 显示全部楼层 来自： 中国广东肇庆
效果0 w) B0 b$ j  `5 v5 v) l

评分

参与人数 1三维币 +1 收起 理由
chenjun520601 + 1 技术讨论

查看全部评分

回复 支持 反对

举报

keilei001
发表于 2016-3-3 10:43:58 | 显示全部楼层 来自： 中国广东肇庆
开坡口焊接是为了焊透，管子要单边焊双面成形，比较厚的管焊接的电流也大，我认为坡口应该留有1~2mm的钝边。

评分

参与人数 1三维币 +1 收起 理由
chenjun520601 + 1 技术讨论

查看全部评分

回复 支持 反对

举报

tlptlp999
发表于 2016-3-16 09:40:58 | 显示全部楼层 来自： 中国江苏苏州
画的真好呀，学习了* Y5 f) B, c$ W8 b0 t/ {& D

$ z7 f% [4 ]" h/ K
回复 支持 反对

举报

tlptlp999
发表于 2016-3-29 09:41:47 | 显示全部楼层 来自： 中国江苏苏州
本帖最后由 tlptlp999 于 2016-3-29 10:08 编辑 , O/ e$ a3 N4 Z4 M. p( k' x
- N: {! X# j# ^5 ^7 Y/ s# n
椭圆形封头开孔倒角.rar (110.42 KB, 下载次数: 9)
回复 支持 反对

举报

抒怀新
发表于 2016-3-29 12:23:31 | 显示全部楼层 来自： 中国江苏镇江
好像只能扫描切除，目前还没想到其他好办法
回复 支持 反对

举报

hidingman
发表于 2016-3-29 12:55:22 | 显示全部楼层 来自： 中国台湾
keilei001 发表于 2016-3-3 02:32, A/ a! d. t5 Y
画了一个，看是否能满足楼主的要求。

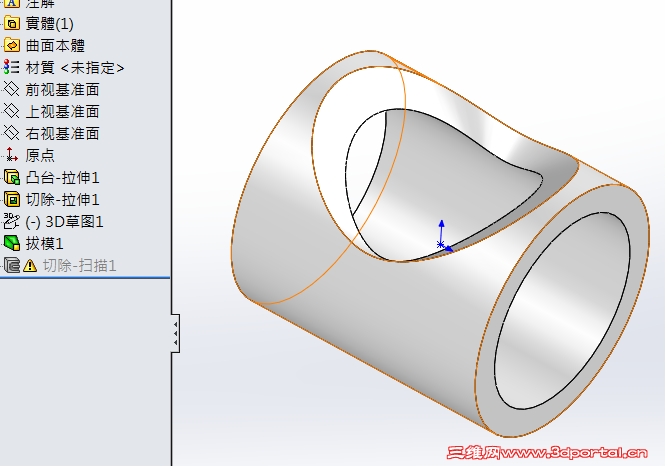

& u; n5 `9 S% U2 S9 n# {! ]; m  X看過P 用掃出後的輪廓線斷斷續續  總覺得怪怪的  路徑雖然與拔模不同  但同樣達到角度要求
$ o" A% E2 J  p
回复 支持 反对

举报

gt.adan
发表于 2016-3-29 13:20:50 | 显示全部楼层 来自： 中国台湾
hidingman 发表于 2016-3-29 12:55
# Z1 p- U: S# r4 ~( P, I看過P 用掃出後的輪廓線斷斷續續  總覺得怪怪的  路徑雖然與拔模不同  但同樣達到角度要求
& Y% d* ?+ K. L( r8 \+ E+ Q. p
朋友驗證過了嗎？確定角度符合要求的嗎？
回复 支持 反对

举报

gt.adan
发表于 2016-3-29 13:42:55 | 显示全部楼层 来自： 中国台湾
以前有過討論，給樓主參考一下。這種坡口，一個草圖也不用做的。
1 j$ l3 a- e# {2 ]6 y& z規則曲面-->曲面除料~~
, N, C+ q# Q! u( H* F3 C7 s9 J2 x* A- W7 `! u, T6 S- w1 c

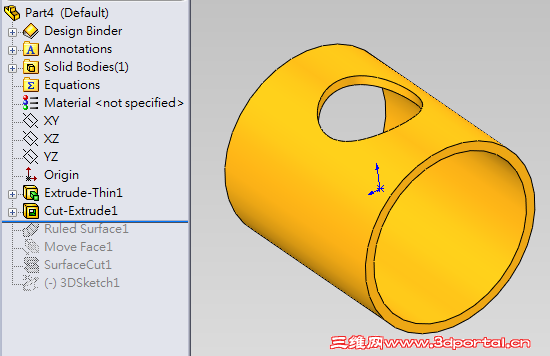

13.PNG , Z6 ~! G; X) ~. O5 X$ {# n" p% Z: d

: ~1 o# O$ X% n' y6 N$ z

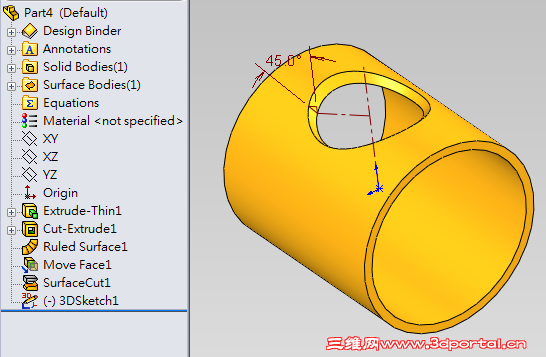

) `2 B6 I* q4 ]; R% j; D 14.PNG
% c+ F7 u+ X5 Z5 Q3 _7 t, u' c; F1 m+ Q7 h% P" `. V. d" o3 a) z
回复 支持 反对

举报

keilei001
发表于 2016-3-29 14:05:10 | 显示全部楼层 来自： 中国广东肇庆
hidingman 发表于 2016-3-29 12:55
: h1 G* R9 K9 b$ y& x7 ~看過P 用掃出後的輪廓線斷斷續續  總覺得怪怪的  路徑雖然與拔模不同  但同樣達到角度要求
0 t: @. T  f& l, w( r7 {# V5 j* \
拉伸也是个好方法，角度也是对的。0 ~4 h+ }+ v! f: V, y7 o+ r
回复 支持 反对

举报

keilei001
发表于 2016-3-29 14:06:35 | 显示全部楼层 来自： 中国广东肇庆
gt.adan 发表于 2016-3-29 13:42- M2 K$ c9 J- @3 ^/ B" ?$ F* z
以前有過討論，給樓主參考一下。這種坡口，一個草圖也不用做的。7 S( w2 Q1 H6 e+ }0 {6 h
規則曲面-->曲面除料~~
4 J6 S- t( C9 X7 \6 p( S/ j+ S5 @
拉伸也是个好方法，角度也是对的，重要的是操作简单容易理解。
9 g* T( C2 S( G1 ]1 @; @
回复 支持 反对

举报

抒怀新
发表于 2016-3-29 14:13:22 | 显示全部楼层 来自： 中国江苏镇江
本帖最后由 抒怀新 于 2016-3-29 14:27 编辑
8 D: l2 T8 L- G" K7 I+ Y  w/ h% \
gt.adan 发表于 2016-3-29 13:42- v1 N' F; f7 C7 O! r$ c5 F: r
以前有過討論，給樓主參考一下。這種坡口，一個草圖也不用做的。. s8 X, }9 R/ v6 s
規則曲面-->曲面除料~~

) E, z$ F8 c1 K$ x* c& }请教阿丹老师那步移动面不知道有何含义，俺直接曲面除料了：不知道对不对，请阿丹看看# L0 {" Z( J: Y& p( X

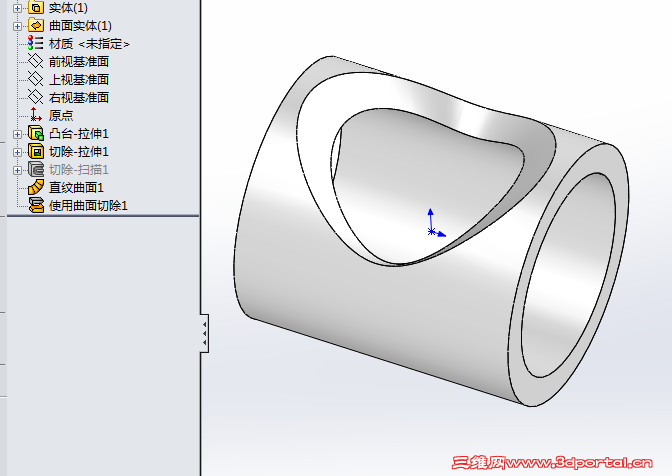

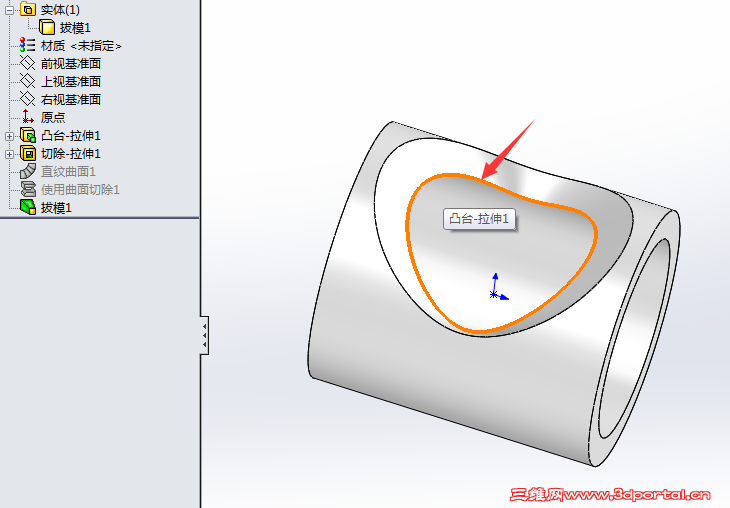

7 K- k) `) o  A' C! R* ~ 007.png
4 x9 v: _) Y# t
" E; W1 K! s* z5 T( ~$ X, S! L2 {6 l) X/ ^- z! b1 ]

# x. {0 I' D! [$ Q% {
回复 支持 反对

举报

抒怀新
发表于 2016-3-29 14:31:12 | 显示全部楼层 来自： 中国江苏镇江

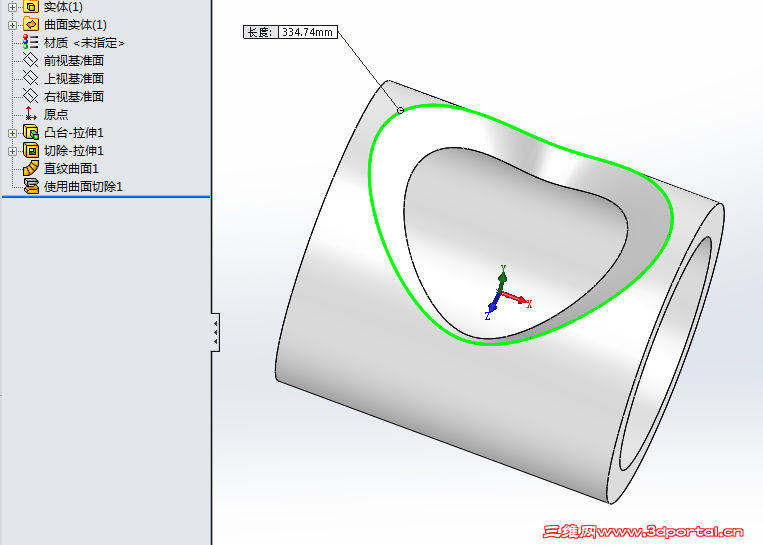

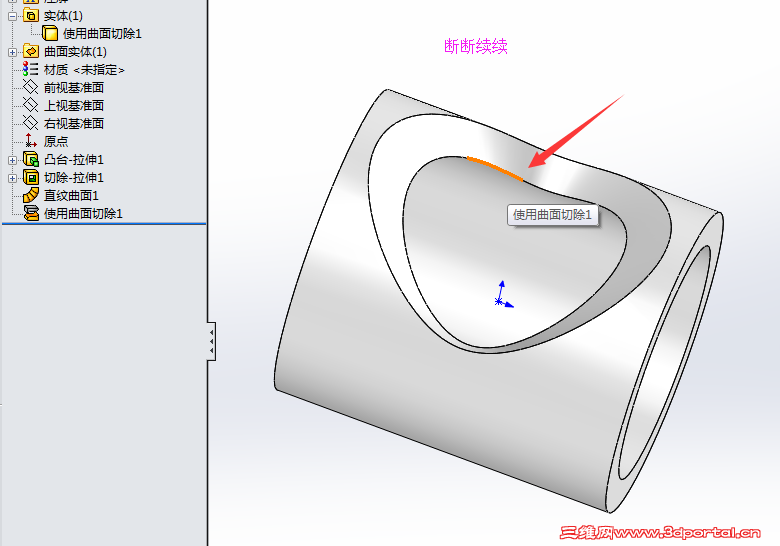

2种方法都试了试，赶脚还是有差距：
, V) w3 M4 o' \% ~$ E* q 001.png
3 Q) Y% ?5 \( V  ]6 U- A/ ]) B/ q# h! u6 q) ~5 R2 C
0 L# ^) E" O& s6 y

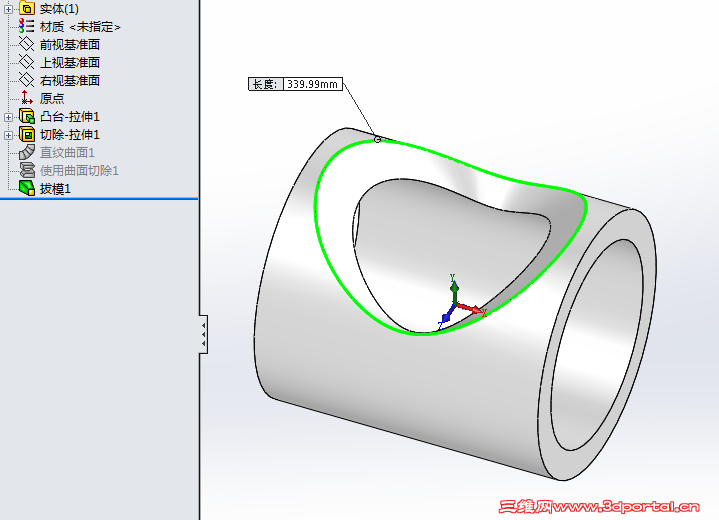

! |  s6 R/ h* K2 t: M, g 0003.png # a9 O$ t# I+ d8 a  B0 t; k

! U8 `0 F4 P2 H3 _& x1 U 0004.png & X& A) O+ ~3 m" O7 q) [
( j7 t8 q. p4 ^2 ^0 y  W8 D- l
回复 支持 反对

举报

gt.adan
发表于 2016-3-29 14:40:30 | 显示全部楼层 来自： 中国台湾
抒怀新 发表于 2016-3-29 14:134 T3 j3 W  M# I: F
请教阿丹老师那步移动面不知道有何含义，俺直接曲面除料了：不知道对不对，请阿丹看看
' r5 Y' b! Y2 |- u2 q0 v; h
移動面就是為了避免掉#18的圖二的情況(邊線不連續)。- ~1 i2 i" A( V
這類型坡口，掃除還是正規做法。我主要在分享不一樣的思維，雖然快，但不一定是最好的方式。
回复 支持 反对

举报

抒怀新
发表于 2016-3-29 15:28:18 | 显示全部楼层 来自： 中国江苏镇江
gt.adan 发表于 2016-3-29 14:40$ ?1 p; p8 Z- B! ~/ ]
移動面就是為了避免掉#18的圖二的情況(邊線不連續)。) {6 d6 Y( |. x% D% q! ]
這類型坡口，掃除還是正規做法。我主要在分享不一 ...

9 x: I2 m% v6 R阿丹老师的意思是移动面可以延伸曲面" D1 ^+ e% U2 b0 O# Z+ `
还请你再次指导下6 \% _, ]9 H' T. P3 T" Z3 p7 k
回复 支持 反对

举报

gt.adan
发表于 2016-3-29 15:43:16 | 显示全部楼层 来自： 中国台湾
抒怀新 发表于 2016-3-29 15:28
4 i$ T  A, W7 D, x阿丹老师的意思是移动面可以延伸曲面% ?& G! H( \" u$ s8 A1 d. c/ {
还请你再次指导下
0 f- z0 A- k8 U& r4 ~5 `
移動面是把實體厚度變小…& A" ^, ~% l! a
另有一個曲面特徵是您說的「延伸曲面」，也是相同道理
回复 支持 反对

举报

hidingman
发表于 2016-3-29 19:39:43 | 显示全部楼层 来自： 中国台湾
gt.adan 发表于 2016-3-29 13:20
' s+ M0 C8 Q1 l- n7 y' s  S0 U  ]7 P朋友驗證過了嗎？確定角度符合要求的嗎？
3 o. N' j7 _) r6 ]& X/ Y: \! h

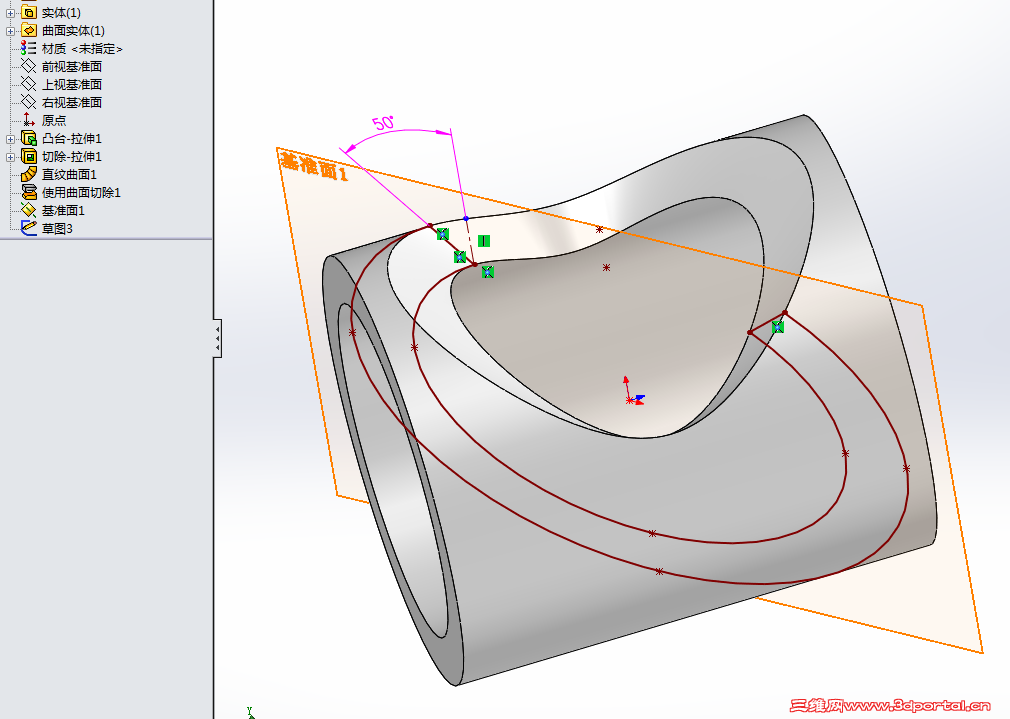

丹大  如7樓方式草圖驗證過  用拔模特徵 分模線選項  上班時間到無法貼太多圖
回复 支持 反对

举报

gt.adan
发表于 2016-3-30 00:29:25 | 显示全部楼层 来自： 中国台湾
本帖最后由 gt.adan 于 2016-3-30 07:45 编辑 & S+ D) K2 x; E& V% c- Z# K
4 i6 H7 H9 D3 f
拔模這樣的方式，只有在圓孔四分點才保證50°的吧？
. k: P! i; Z- o( i1 P' |朋友說有驗證過…確定通過圓孔中心軸任何角度都是符合的嗎？還麻煩請上個驗證圖接續討論，謝謝您~
, D7 d+ w+ v) Y1 S2 t. [9 A: _) S/ _! X. l* P6 n# ~- R
& M, i' r6 I# i" `, y. }
回复 支持 反对

举报

抒怀新
发表于 2016-3-30 08:52:48 | 显示全部楼层 来自： 中国江苏镇江
gt.adan 发表于 2016-3-30 00:29. y: L) E7 h0 q- n5 S
拔模這樣的方式，只有在圓孔四分點才保證50°的吧？( O6 [1 S5 I$ S! _6 u
朋友說有驗證過…確定通過圓孔中心軸任何角度都是符合 ...

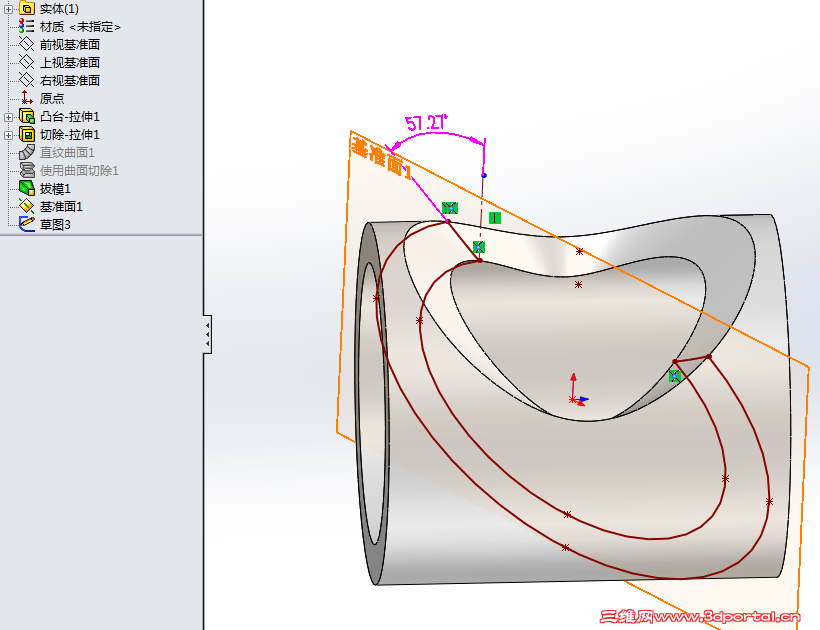

. {5 U+ I9 K& Y! z7 x俺来帮hid大验证，的确如阿丹老师说的，拔模应该不对：若用丹大的方法，角度49.99999°，但是为何曲面切除和扫描切除结果也不同呢？？？8 P$ S% A) c+ l  N7 i
6 I/ M/ ]' }+ }7 P
111.png & i: N5 ^4 W4 G/ \$ q3 S3 Q
% L: X; v5 k5 G# f# Y) [
! [4 y. z& l6 M  B8 Z7 N& l$ }- ~
# T7 S! k' x! O2 y) [8 w3 t7 ~1 \" h4 @
回复 支持 反对

举报

tlptlp999
发表于 2016-3-30 08:56:01 | 显示全部楼层 来自： 中国江苏苏州
拔模会了，但如果要留钝边，怎么做？6 n  [- j  O0 v6 F9 E0 ~2 S/ l
直纹曲面的方法不会，可否上源文件？很想学习，谢谢+ V; [2 J. \& x' }* f4 y( X+ d9 ~
如果要双面倒角，是不是只能用扫描切除的方法了？
& t9 M7 v0 u9 ?, t2 E0 x+ _- N: g( Q
回复 支持 反对

举报

keilei001
发表于 2016-3-30 09:13:05 | 显示全部楼层 来自： 中国广东肇庆
gt.adan 发表于 2016-3-30 00:29( v4 \) }7 c/ l
拔模這樣的方式，只有在圓孔四分點才保證50°的吧？. z9 S" k2 A4 A4 d+ p* \5 c
朋友說有驗證過…確定通過圓孔中心軸任何角度都是符合 ...
+ j& l. W8 r" C4 S% Z1 Z
丹大火眼金睛，拉伸切除角度果然是不对的。
回复 支持 反对

举报
