[分享] SW 装配图 转CAD ,各零件独立图层,独立成块

[复制链接]
发表于 2016-2-29 12:46:56 | 显示全部楼层 |阅读模式 来自: 中国广东佛山

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

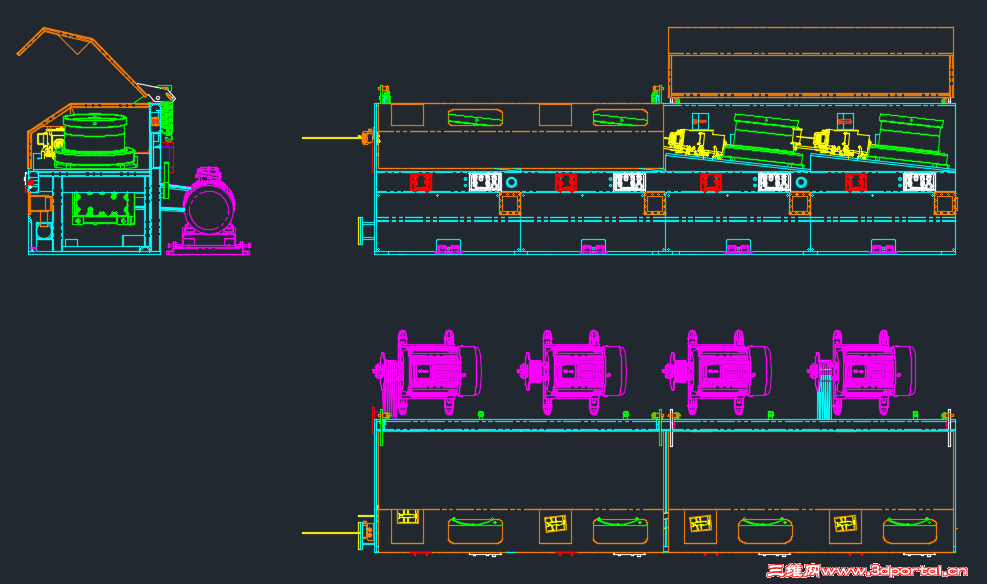

01.gif ; L& y6 _; K# S; G) T7 `1 }9 t
) m) Z$ D2 Z' D4 o1 ^
4 I* N  ]$ {4 ]& Y2 q 03.gif - e. b; h  c! e9 t+ r( M
% s3 E/ L- \! z7 b" n) X
最近要用2D出详细图做的。献给有需要的朋友。4 c/ ]6 }: v: p! W& }1 o/ M
有这方面经验并有更好的想法请反馈,万分感谢!5 ^. _; }& i: G" L

( [9 S( ]) X4 A5 U: u' j: ?% j: q注:SW 2015下测试通过。
$ H+ C, x  e+ b4 B6 i$ k, j  D, }9 S" y: p5 e( \# M& Q" g8 k: o- I0 W
下载地址: http://pan.baidu.com/s/1Pn3Hk
3 `* U5 K! s- U" u/ o7 R! J' ?6 v7 n- Q; [, F! y- e

评分

参与人数 2三维币 +6 收起 理由
不靠谱的江静 + 3 这个好!
阿帕奇 + 3

查看全部评分

发表于 2016-2-29 13:23:24 | 显示全部楼层 来自: 中国广东肇庆
试用一下,多谢分享。
发表于 2016-2-29 14:21:01 | 显示全部楼层 来自: 中国陕西西安
支持楼主
发表于 2016-2-29 17:48:58 | 显示全部楼层 来自: 中国江苏苏州
感谢楼主分享
发表于 2016-2-29 19:47:19 | 显示全部楼层 来自: 中国山东莱芜
64位系统能用吗,sw2016能用吗
发表于 2016-2-29 19:54:19 | 显示全部楼层 来自: 中国山东烟台
感谢楼主分享
发表于 2016-2-29 21:48:44 | 显示全部楼层 来自: 中国江苏苏州
感谢分享,正在下载不知2016能用不
 楼主| 发表于 2016-2-29 21:52:27 | 显示全部楼层 来自: 中国广东佛山
目前版本还有BUG! 图纸有标注的时候会出错!, p) z$ O9 o$ ^8 f  [" A) h. w5 u
暂时没能弄懂标注的实质,有时间会好好修正。- N1 o% \4 V% a
8 u% s! L5 F' }; s
理论上2011以上版本都能用。
发表于 2016-2-29 22:27:58 | 显示全部楼层 来自: 中国浙江湖州
感谢楼主分享
发表于 2016-2-29 22:28:35 | 显示全部楼层 来自: 中国江苏苏州
谢谢楼主,我刚刚测试过,2016版本不能输出DWG格式,图层功能正常,输出其它格式正常!!楼主能解决一下吗,谢谢!!!
发表于 2016-3-1 08:20:58 | 显示全部楼层 来自: 中国湖南娄底
好东西,一直在想SolidWorks什么时候出这个功能,谢谢,辛苦!
发表于 2016-3-1 08:48:25 | 显示全部楼层 来自: 中国北京
楼主能解释一下如如何加载文档吗?执行后没反应,转换文档显示打印失败。SolidWorks2014 64bit
发表于 2016-3-1 09:07:41 | 显示全部楼层 来自: 中国河南新乡
挺好的,思路很好
 楼主| 发表于 2016-3-1 09:18:58 | 显示全部楼层 来自: 中国广东佛山
xiayongjun 发表于 2016-3-1 08:484 O& o4 Q) \( |* o+ N
楼主能解释一下如如何加载文档吗?执行后没反应,转换文档显示打印失败。SolidWorks2014 64bit
3 o( c: ~8 J# D: C5 M9 \
目前在工程图有标注的情况下会转换失败。[/b]8 C4 Y1 Y! R8 B2 R) a! z, t
这个问题尚待解决(还没弄清楚标注的实质)。8 N: `6 P: i/ d5 }

$ k$ p' e) P$ \- U转换的话,目前只能一张一张来。暂时不支持批量。
1 f! H, A  q( H' @1 T步骤:! D. O# N' q! V
1.打开要转换的工程图。
: J% r, p& P0 J7 m8 Z2.点击某个视图。* I4 }- [* u( z+ x* g
3.点击SWAssi界面上“工程图图层颜色”页下的“执行处理”(执行前选择选好选项,比如随机颜色等)。8 ]0 V0 Q) L0 N! [' z
4.完成图层颜色应用后,在“打印&转换”页面,勾选“BlockLayers”选项,并且把输出类型设置成"DWG",然后“转换当前文档”(注意,当前SW打开的文档必须是刚才完成图层颜色应用的工程图),即可完成输出。
发表于 2016-3-1 09:40:33 | 显示全部楼层 来自: 中国湖南娄底
linuxbyte 发表于 2016-3-1 09:184 N8 e/ h$ D% ]0 l' l+ ^
目前在工程图有标注的情况下会转换失败。
( t, }! u' \0 ?; v8 A7 L# v这个问题尚待解决(还没弄清楚标注的实质)。
* o* @3 S$ ~( N7 J$ }

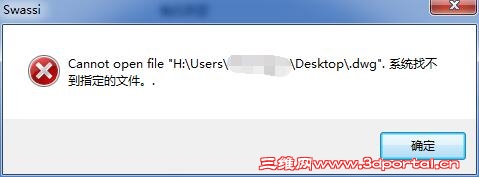

谢谢楼主,麻烦看一下转cad提示这个错误怎么解决,谢谢!
! ~" J& i0 W+ R9 F& V
 楼主| 发表于 2016-3-1 09:45:58 | 显示全部楼层 来自: 中国广东佛山
放其他盘试试
 楼主| 发表于 2016-3-1 16:46:43 | 显示全部楼层 来自: 中国广东佛山
xiayongjun 发表于 2016-3-1 09:40: P) ?# s& ~& y, ^( d9 Y
谢谢楼主,麻烦看一下转cad提示这个错误怎么解决,谢谢!
( r; |/ }/ N* h4 g3 \) N( \5 b4 ]
已修正输出时文件名错误的BUG。请重新下载03.01版试试。
发表于 2016-3-2 08:32:44 | 显示全部楼层 来自: 中国四川乐山
楼主是32位系统??64位能用不?
 楼主| 发表于 2016-3-2 09:08:35 | 显示全部楼层 来自: 中国广东佛山
啥都没准 发表于 2016-3-2 08:324 v& s* h) A6 P0 W1 U) m# k5 d. n: T
楼主是32位系统??64位能用不?

! [/ z, M2 o+ [; Sx86,x64 理论都可以。
发表于 2016-3-2 09:31:07 | 显示全部楼层 来自: 中国河南安阳
这个真不错,很方便,谢谢分享
发表于 2016-3-2 15:28:00 | 显示全部楼层 来自: 中国江苏无锡
这个真的太帅了!!导出后非常漂亮啊!!SolidWorks 2016版 64位导出DWG没问题!
发表于 2016-3-3 21:45:45 | 显示全部楼层 来自: 中国江苏苏州
非常实用的小工具,谢谢楼主,版主多加分
发表于 2016-3-4 08:15:47 | 显示全部楼层 来自: 中国上海
谢谢楼主分享
 楼主| 发表于 2016-3-5 09:47:39 | 显示全部楼层 来自: 中国广东佛山
已更新03.05版,解决尺寸线等导入的BUG!
发表于 2016-3-5 10:51:39 | 显示全部楼层 来自: 中国山东烟台
感谢楼主更新,点赞
