装配体变形阵列

yh2008

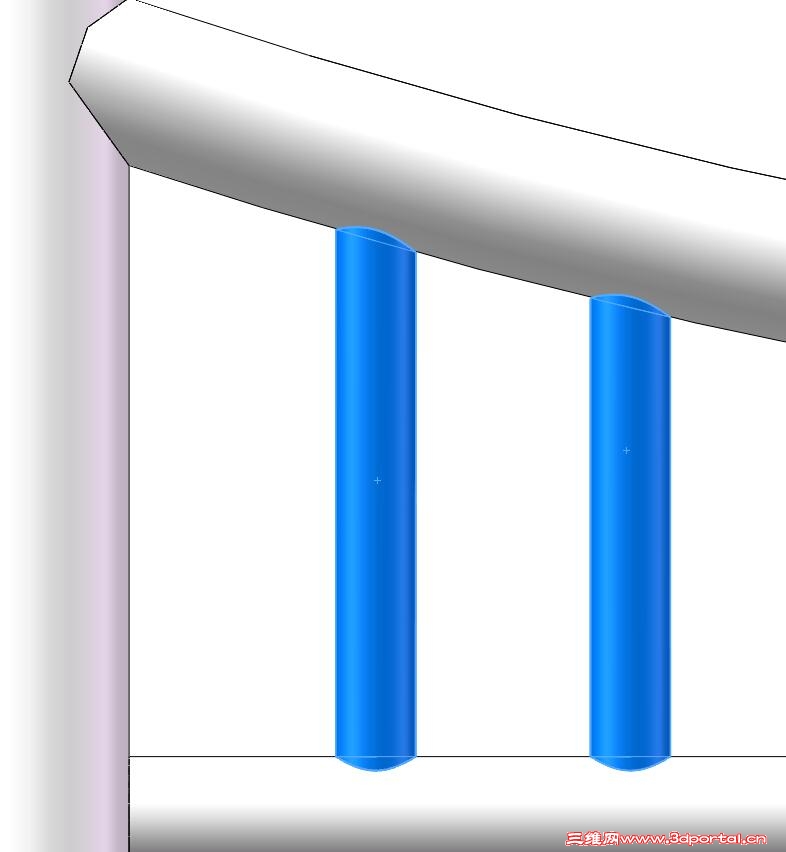

如下图，零件1  我写了多个配置可以调节高度

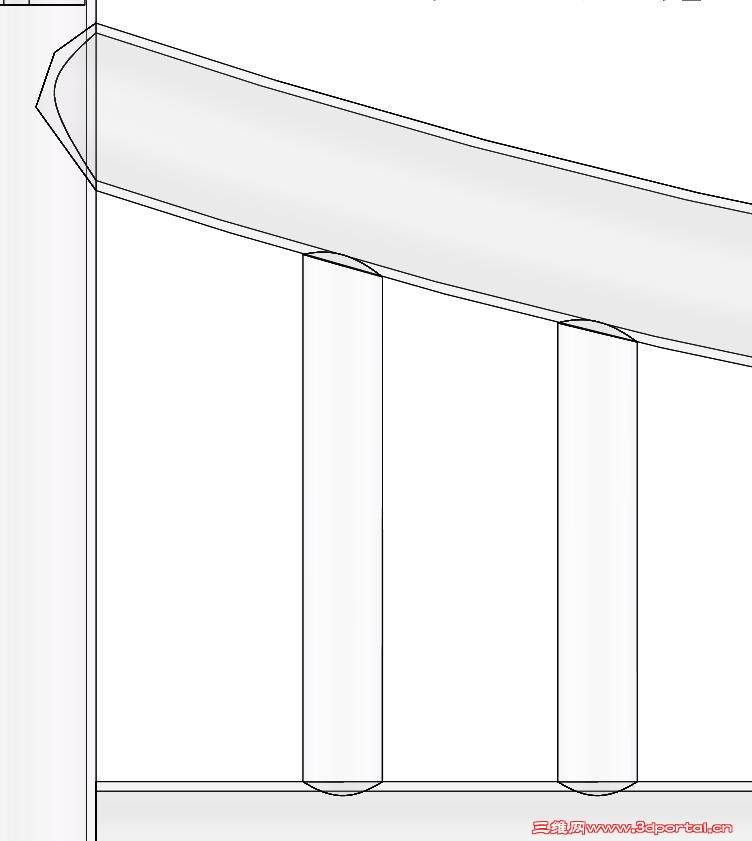

& |* Q& K' E1 o现在要求从左向右阵列，下边和直管重合，上边和弧形管重合。

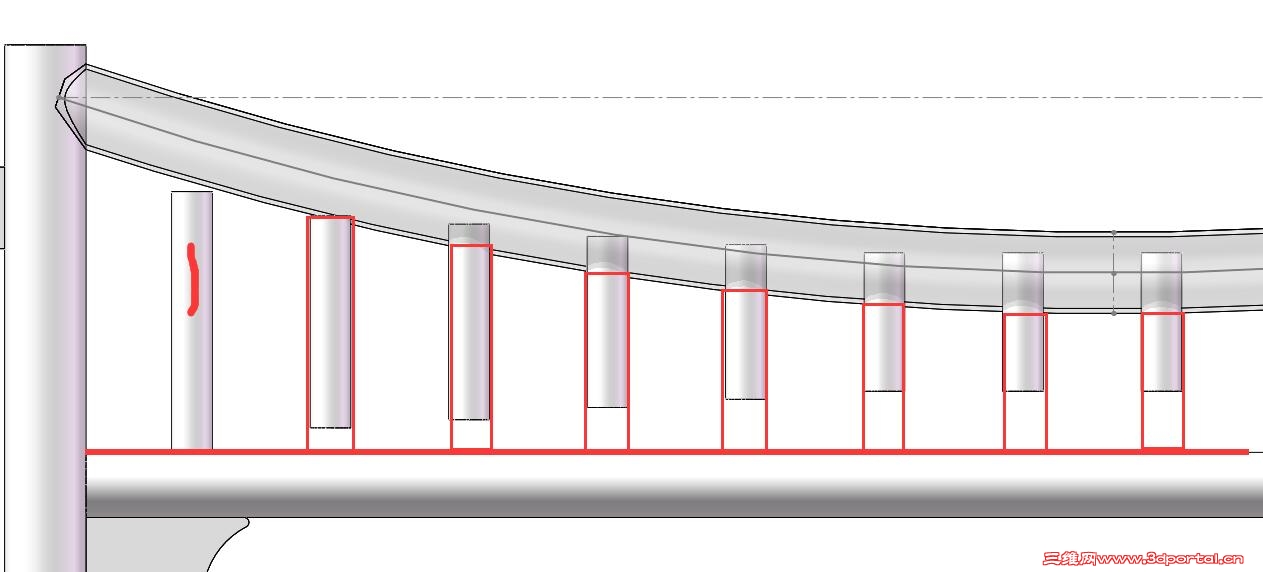

% g5 F& z& i: n! o8 J我现在改了阵列后零件的配置，可以零件阵列是以中心阵列的，而不是以底边

; p6 f: j) a7 R$ u) `% R请问大家有什么好的方案吗？
& [, o2 @6 ~7 h6 ~+ o9 K
4 t  ~6 Y( M& F0 G

mechkk

有个简单的做法，你就拉伸到上下两个曲面成形，然后阵列就可以了。
& A2 }- K4 d& G3 O) t( K; D

yh2008

mechkk 发表于 2016-2-19 10:45
有个简单的做法，你就拉伸到上下两个曲面成形，然后阵列就可以了。

. W; R+ ]1 H$ S感谢回复，我所说的是在装配体中，不是在零件中。
' [8 P' Q3 h0 w. g如果是在单一的零件中就好做了
2 T* }1 p& M# a0 K3 Z

jinqin11

在装配体画零件，然后使用分割命令，分割出实体变成新的零件，这样可以？

w_hs1

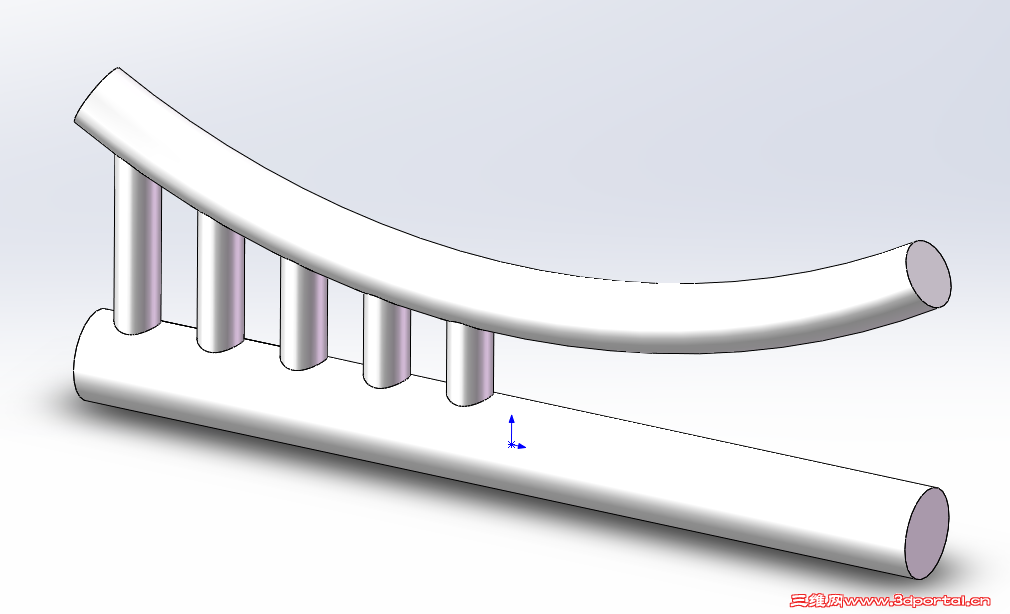

% y" x+ Z# Q# G% A8 W这样可以吗？
; r3 W2 \. w" Z6 b1 U1 r
3 e4 p0 p% G7 n. c+ l7 X4 e' q, B

keilei001

w_hs1 发表于 2016-2-21 18:13
( R7 M! F  @" K3 u( `这样可以吗？

不老叔一出手，我们就得伤脑筋。
研究了好久，不得要领，期待不老叔的教程。

yh2008

w_hs1 发表于 2016-2-21 18:13
& f9 V* |4 v# c$ t% u6 v) a这样可以吗？

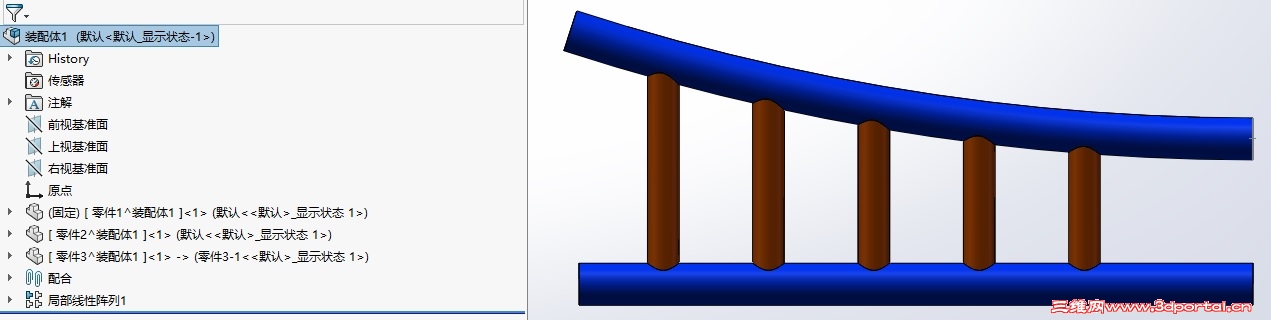

+ {  S3 C1 k5 q% G5 |是的就是这样的效果，但中间是5个独立的零件，要么就是一个零件多个配置。因为要出工程图每个零件的高度是不一样的
: Q  P7 ~" c  i: z: f! K

w_hs1

yh2008 发表于 2016-2-22 11:32
是的就是这样的效果，但中间是5个独立的零件，要么就是一个零件多个配置。因为要出工程图每个零件的高度 ...

6 e+ x4 E- l7 O  B* I) x* |4 E% C中间是5个独立的零件，在阵列中有零件3的另外4种配置。

yh2008

w_hs1 发表于 2016-2-21 18:13
8 S$ ~5 f: @3 F5 ~2 @这样可以吗？

0 I# n- Z# F( ^感谢知道是怎么处理的了谢谢
