[求助] 这个零件画成三维的怎么和二维的有误差?差在哪高人指导下

[复制链接]
发表于 2016-2-17 10:20:12 | 显示全部楼层 |阅读模式 来自: 中国北京

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
如题。源文件为2015版。哪位在大侠能指导下

块1.rar

85.33 KB, 下载次数: 15

 楼主| 发表于 2016-2-17 10:22:33 | 显示全部楼层 来自: 中国北京

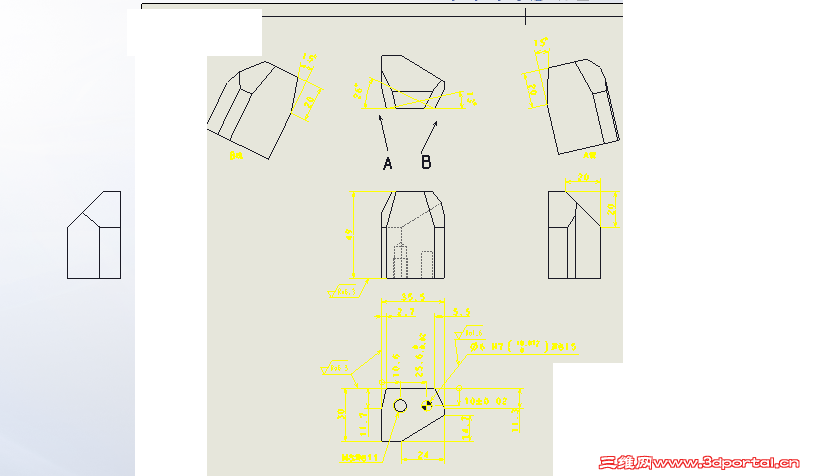

有误差的地方是左、右视图分别有个长方形,而我的图不是长方形有误差。也是做A\B视时产生的
发表于 2016-2-17 11:47:30 | 显示全部楼层 来自: 中国四川乐山
传你的二维图纸啊
发表于 2016-2-17 12:25:43 | 显示全部楼层 来自: 中国上海
钣金件有误差是正常的,关切是扣除系数或折弯因子的设定及折变方式的选择!
 楼主| 发表于 2016-2-17 16:06:02 | 显示全部楼层 来自: 中国北京
chenjun520601 发表于 2016-2-17 12:25' z( V( V& ^. O  b- @* \: U( f4 ?
钣金件有误差是正常的,关切是扣除系数或折弯因子的设定及折变方式的选择!

1 [/ `9 K- b) Z8 C* v# L不是钣金件
