[求助] 请教线性阵列随形变化

[复制链接]
eastking1111
发表于 2016-2-15 21:19:22 | 显示全部楼层 |阅读模式 来自： 中国四川绵阳

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

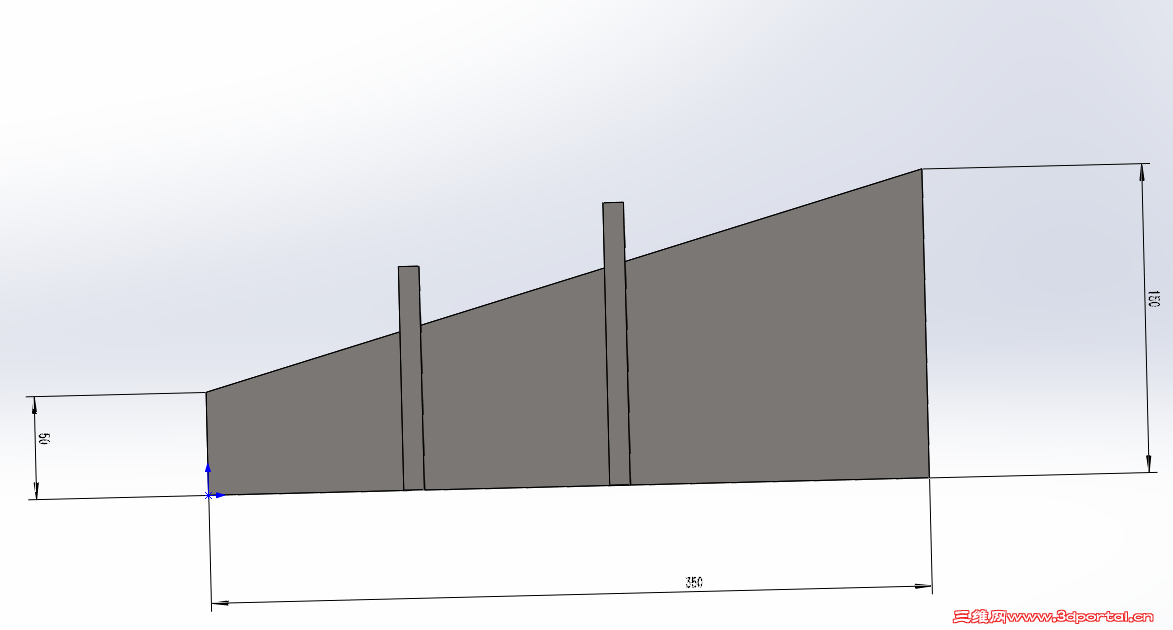

梯形.png QQ截图20160215211229.png

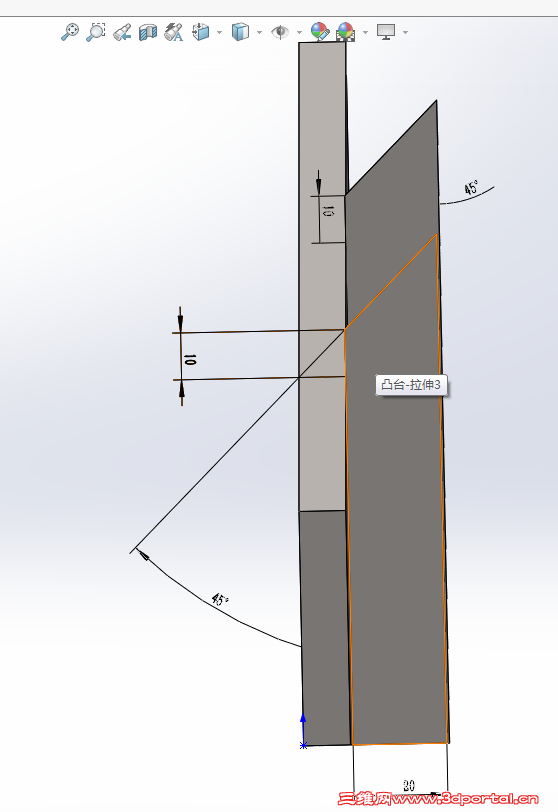

RT，请教大家，我需要在一梯形板上做筋，筋与梯形板斜边有关系，我想直接做出筋然后随性阵列，
但没有可直接使用的阵列方向的尺寸，一时间想不到咋做！！！又不想一个个做，请教大家这个特征该怎么做？
回复

举报

keilei001
发表于 2016-2-15 22:23:11 | 显示全部楼层 来自： 中国广东肇庆
这个阵列比较简单，楼主看看这个: P3 ]: ~, d# {: ~' W
http://solidworks.e-works.net.cn ... /article14424_1.htm

评分

参与人数 1三维币 +1 收起 理由
chenjun520601 + 1 技术讨论

查看全部评分

回复 支持 2 反对 1

举报

eastking1111
 楼主| 发表于 2016-2-16 08:55:16 | 显示全部楼层 来自： 中国四川绵阳
keilei001 发表于 2016-2-15 22:23
! n' C& U7 X; b; m, K这个阵列比较简单，楼主看看这个
- h) j7 b5 ~. @* ?http://solidworks.e-works.net.cn/document/201208/article14424_1.htm

( }4 d3 o: Q, C( Q$ d: |3 w1 y不是那个意思，那个链接确实能实现，/ K6 `- [1 I" j: p- B' e" j2 \
但这个我的意思筋板下端与斜面有关系，但就是不能阵列成功！！！3 r! i7 Z( i6 J
我想可能是阵列方向没有所需特征尺寸导致，所以没法阵列！
5 W" i" Y* T$ e# p3 O! g1 C% b看看你有何方法？要不你试试？
回复 支持 1 反对 1

举报

keilei001
发表于 2016-2-16 11:21:17 | 显示全部楼层 来自： 中国广东肇庆
右边那图中的10是什么意思呢？是筋板斜角下端与筋板保持10距离吗？
回复 支持 1 反对 1

举报

eastking1111
 楼主| 发表于 2016-2-16 11:29:45 | 显示全部楼层 来自： 中国四川绵阳
keilei001 发表于 2016-2-16 11:21
5 a" S2 A1 l/ D8 y3 G0 n0 v9 L  K右边那图中的10是什么意思呢？是筋板斜角下端与筋板保持10距离吗？

1 }8 w' n8 B% Y8 p( `$ N10表示筋板斜角下端与梯形板边缘的距离为10
回复 支持 反对

举报

jayballmc
发表于 2016-2-16 12:37:01 | 显示全部楼层 来自： 中国江苏徐州
eastking1111 发表于 2016-2-16 11:292 {# S% E5 X/ F- g& t& `& g
10表示筋板斜角下端与梯形板边缘的距离为10
: f5 r& ~0 w" N3 K1 N! f" O2 q( p
3d草图拉伸后阵列
回复 支持 反对

举报

keilei001
发表于 2016-2-16 13:24:16 | 显示全部楼层 来自： 中国广东肇庆
筋板拉伸后加个倒角就好，传个文件供参考。
" d& b  y& u: g3 p  ~+ @& C3 G( W+ U' q; X% _! V* Q' H! G6 {" a
2012
( i0 c! M  u# B5 C6 j
+ d6 f1 a' i9 B; K- T0 j6 b/ C: G% d 筋板.rar (62.02 KB, 下载次数: 7)
回复 支持 反对

举报

eastking1111
 楼主| 发表于 2016-2-16 13:59:04 | 显示全部楼层 来自： 中国四川绵阳
jayballmc 发表于 2016-2-16 12:37
5 M' k# Q4 J+ L0 S4 N, _9 _3d草图拉伸后阵列
- M2 q0 m) [: N2 O4 e9 V- A
感谢你的回复，你的方法确实可行，就是稍微麻烦了点！！
回复 支持 反对

举报

eastking1111
 楼主| 发表于 2016-2-16 14:01:19 | 显示全部楼层 来自： 中国四川绵阳
keilei001 发表于 2016-2-16 13:24
& a; j2 w+ w% O$ [4 ?1 i+ p) J: Q) l& [筋板拉伸后加个倒角就好，传个文件供参考。
9 i% \& _( R9 x
: @: R. E8 D" @4 w2012
) l: K1 s0 t7 K: X
111.png 22222.png

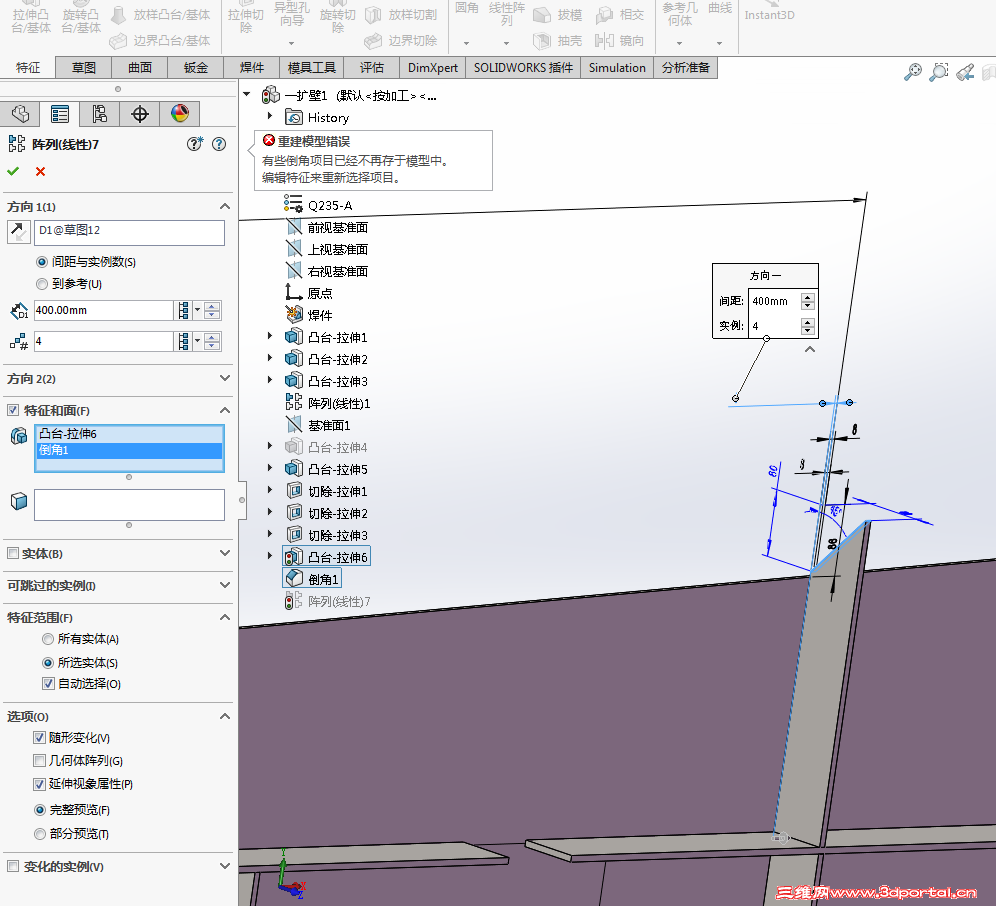

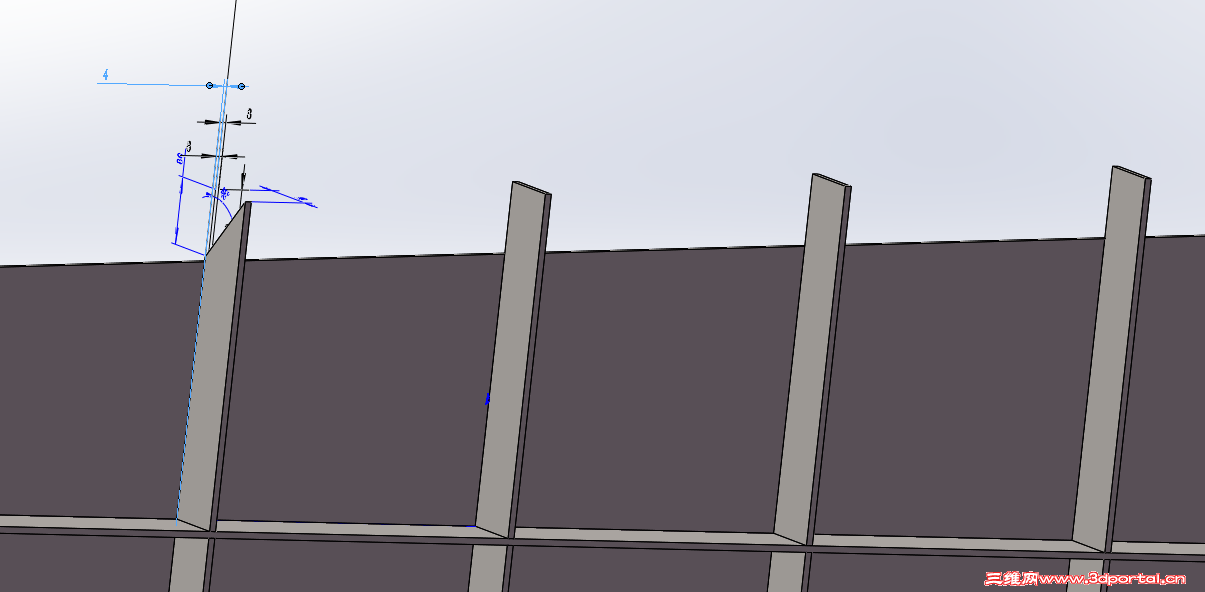

. |+ o9 J3 B+ a$ L% D8 I: a我按你的方法试了下，只能实现单特征随形，不加倒角确实可随形变化，6 g# y. q) G) s4 }3 ], i
加上倒角就出现问题不让倒角了！！！麻烦你帮忙看看我是哪儿出问题了！！6 `$ }# w4 V6 I$ x% z; {$ _3 Z% }
没想明白。8 S3 X# t' _6 @" \! K8 i, H
回复 支持 反对

举报

keilei001
发表于 2016-2-16 14:14:38 | 显示全部楼层 来自： 中国广东肇庆
请你把你的文件传上来看看。
回复 支持 反对

举报

keilei001
发表于 2016-2-16 14:29:19 | 显示全部楼层 来自： 中国广东肇庆

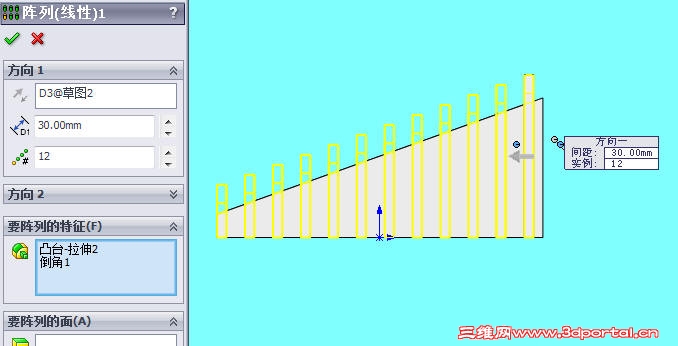

先倒角再阵列，没问题啊。  N6 R* V* k# x/ j
, n& y3 e( K/ t6 x5 S
回复 支持 反对

举报

eastking1111
 楼主| 发表于 2016-2-16 14:30:39 | 显示全部楼层 来自： 中国四川绵阳
本帖最后由 eastking1111 于 2016-2-17 08:44 编辑 : H5 t1 A$ Y' v- E1 s
keilei001 发表于 2016-2-16 14:14
( S; r! {3 ^" V请你把你的文件传上来看看。
2 G4 j% s# _& `9 G

6 F1 g- t/ d" S* a8 L+ y+ I2 T; m7 a  B9 B
回复 支持 反对

举报

keilei001
发表于 2016-2-16 16:01:26 | 显示全部楼层 来自： 中国广东肇庆
eastking1111 发表于 2016-2-16 14:30
% |7 D: \9 q/ ^; B) s3 p4 R, c
我这电脑上没装2016，打不开你的图，晚上再用另一台电脑看看，相信不会是版本问题。5 G. r9 X. s1 y0 p& H! x$ J
回复 支持 反对

举报

eastking1111
 楼主| 发表于 2016-2-16 16:41:15 | 显示全部楼层 来自： 中国四川绵阳
keilei001 发表于 2016-2-16 16:01
+ Y8 \' c3 p) F5 {, c我这电脑上没装2016，打不开你的图，晚上再用另一台电脑看看，相信不会是版本问题。
5 L( L3 w3 ]1 u+ \* I+ @
不是版本的问题，以为按照你的方法我确实实现了随形阵列，就是倒角没有成功。
回复 支持 反对

举报

keilei001
发表于 2016-2-16 18:01:12 | 显示全部楼层 来自： 中国广东肇庆
本帖最后由 keilei001 于 2016-2-16 18:02 编辑
6 q! u6 X0 ^2 a
eastking1111 发表于 2016-2-16 16:41
# b8 C, ^( l# J* d3 m不是版本的问题，以为按照你的方法我确实实现了随形阵列，就是倒角没有成功。

7 ^5 p6 V0 f" T2 R' F; d* O  B; r7 {看你在主楼的图应该是焊件，零件是多实体的，也就是筋板是一个独立的实体和梯形板是分离的。6 a, B: ?, }3 G9 M9 L) G* g5 W/ r
我传给你的文件在拉伸时是选中“合并结果”的，那文件的实体只有一个。# M/ e- q- W, t* }% n; R
我在2015中试验了一下，发现确实是版本问题。2 n& ?9 g- t& T3 x5 f
请你这样验证一下：
# P& p) E1 Y6 q, S$ v9 x1、打开7楼我传给你的文件
. W( q6 r! J; N' u  a1 k$ o2、把线性阵列压缩
9 O8 R' u2 k3 J8 G0 {0 R3、编辑第二个拉伸，取消选中“合并结果”结束编辑0 _( R1 T8 Q- h8 a+ n' I" Q
4、把线性阵列解压缩，这时会提示错误，不用管它
3 F$ U) T* P0 L% y) B5、编辑线性阵列，进去后什么也不动，直接按确定3 _3 h$ n% e( \: f7 l% `9 ]$ p
经上面操作后你会发现变成2个实体，而随形阵列依然存在, g0 c) L# }; U8 T# I, D+ f$ v
然后你再试试在2016中重新画一个，你会发现新画的是没法随形阵列的。9 P3 P! c: d  }4 Q' K
# J% U$ n' j1 V1 L, [4 p6 c
这是改后的文件
& h  \) X8 e" m- V7 ~* r. u 筋板2实体.rar (59.87 KB, 下载次数: 10)
回复 支持 反对

举报

eastking1111
 楼主| 发表于 2016-2-17 08:44:01 | 显示全部楼层 来自： 中国四川绵阳
keilei001 发表于 2016-2-16 18:01- }! P/ {& ~0 U/ F1 s9 l
看你在主楼的图应该是焊件，零件是多实体的，也就是筋板是一个独立的实体和梯形板是分离的。. b6 g9 G2 Q+ p: {2 Q/ r" u2 f
我传给你的 ...

8 ]" Y3 f) Y- y8 A3 T% B9 i" x只要不是操作问题就行了，目前只有先随形拉伸然后单个倒角了。3 C7 ~( j# s7 t% r
感谢你的帮助，谢谢！！
回复 支持 反对

举报

啥都没准
发表于 2016-2-17 13:17:48 | 显示全部楼层 来自： 中国四川乐山
有点意思……
回复 支持 反对

举报

w_hs1
发表于 2016-2-17 16:09:55 | 显示全部楼层 来自： 中国上海
筋板通常有两种情况。一种是与主体组成一个实体，如铸件类零件；另一种是筋板与主体分别是独立的实体，如焊件类零件。从足下的图看来更像是焊件类零件。
3 w# q3 X6 C5 f6 G& B: R3 v$ r随形阵列只能针对特征作阵列，且阵列结果与主体合并实体。所以15楼朋友做的随形阵列其后面的几个筋板与主体是合并实体的，整个零件是两个实体（当然如果第二个拉伸选合并实体的话，也可以做成一个实体，但不可能成为6个实体）。" Z$ j$ z6 C: K4 g4 q  H
其实很多情况下并不必要用随形阵列，本题就是一个极好的例子。这样既可以做成一个实体，也可以做成多实体，下例中阵列了7个筋板，得到的是包括8个实体的多实体零件。/ U- D9 Q; j! i' J4 N8 v6 n
! H6 b. c7 W, t% d* R
回复 支持 反对

举报

eastking1111
 楼主| 发表于 2016-2-17 17:03:35 | 显示全部楼层 来自： 中国四川绵阳
w_hs1 发表于 2016-2-17 16:09
; F2 l' E; h5 R( T  q; }4 W: B' N筋板通常有两种情况。一种是与主体组成一个实体，如铸件类零件；另一种是筋板与主体分别是独立的实体，如焊 ...
$ E! w" _# [2 d: C
一个很小的问题，没想到惊动到了您，我当时也是想偷懒直接用随形阵列在分割多实体，4 E4 z0 ^6 s8 b) X+ o0 q
后来发现根本就行不通，一直提示错误，您的多实体阵列我没看懂，能否麻烦您发下源文件，我想学习下。: F' u6 q: ?7 @
非常感谢您的回复。
回复 支持 反对

举报

w_hs1
发表于 2016-2-17 17:49:39 | 显示全部楼层 来自： 中国上海
eastking1111 发表于 2016-2-17 17:03& b, v4 P: }" g8 O: D
一个很小的问题，没想到惊动到了您，我当时也是想偷懒直接用随形阵列在分割多实体，) {7 _6 g2 j* M6 n; H1 J* I% [
后来发现根本就行不 ...
5 c7 E( E3 b! ?8 O: F! W
我用的是SW2016，估计你打不开，我就对上面的图作个解释。* `7 D/ X  P) _3 R

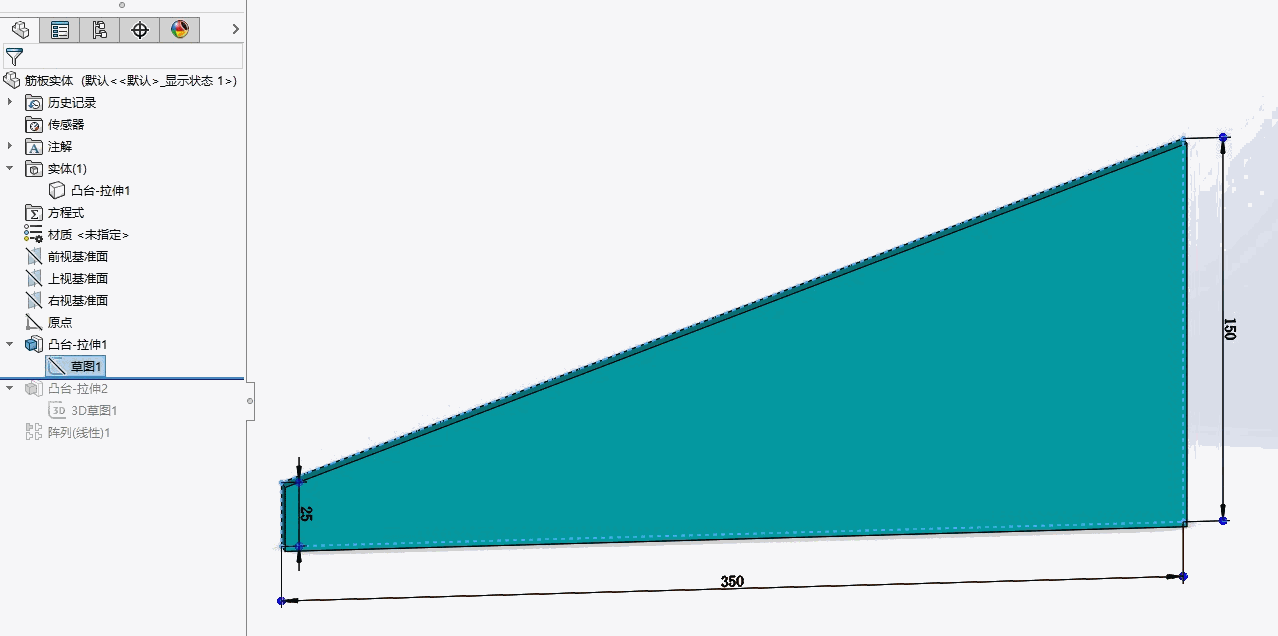

1、拉伸2用3d草图作出筋板顶端45度斜面轮廓，拉伸方向垂直向下，拉伸终止条件是拉伸到主体底平面，不进行合并。
( |+ K0 e# d, I* }' Q7 T$ l( w2、拉伸草图中的尺寸50，相当于水平方向间距。从动尺寸53.09表示水平间距为50时，其在斜边上的移动尺寸是53.09。这个作图尺寸是自动得出的，避免了计算误差，别看他只显示了有效数字2位，其实内部精度是非常高的。这个尺寸用于后面的阵列。2 @* }/ G( H6 e9 b0 A1 s- w0 L& \
3、阵列方向是斜面方向，阵列间距用方程关联上面的尺寸53.09，不用随形阵列，也能够使其高低随斜面变化，并且阵列结果可以是多实体。
回复 支持 反对

举报

keilei001
发表于 2016-2-17 18:02:28 | 显示全部楼层 来自： 中国广东肇庆
w_hs1 发表于 2016-2-17 17:49) B4 Y9 J* f7 }' s" t
我用的是SW2016，估计你打不开，我就对上面的图作个解释。4 H2 b$ x, j% o) Q3 e, U
1、拉伸2用3d草图作出筋板顶端45度斜面轮廓， ...

! J1 _  S# i. \0 [1 |  m) y不老叔的做法的确高明。
回复 支持 反对

举报

eastking1111
 楼主| 发表于 2016-2-17 20:36:48 | 显示全部楼层 来自： 中国四川绵阳
w_hs1 发表于 2016-2-17 17:499 T, L( K% R: m3 [8 i! g0 F5 Y
我用的是SW2016，估计你打不开，我就对上面的图作个解释。+ [, ^$ M0 B* q2 a
1、拉伸2用3d草图作出筋板顶端45度斜面轮廓， ...

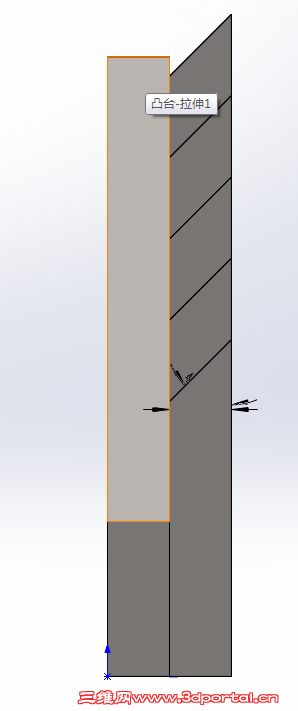

. a' g# ~  F' K: |) `5 R不好意思，冒昧再次打扰到您，你的回复给我提供了新的思路，但因为我太过愚钝，导致阵列出的结果有点奇怪，

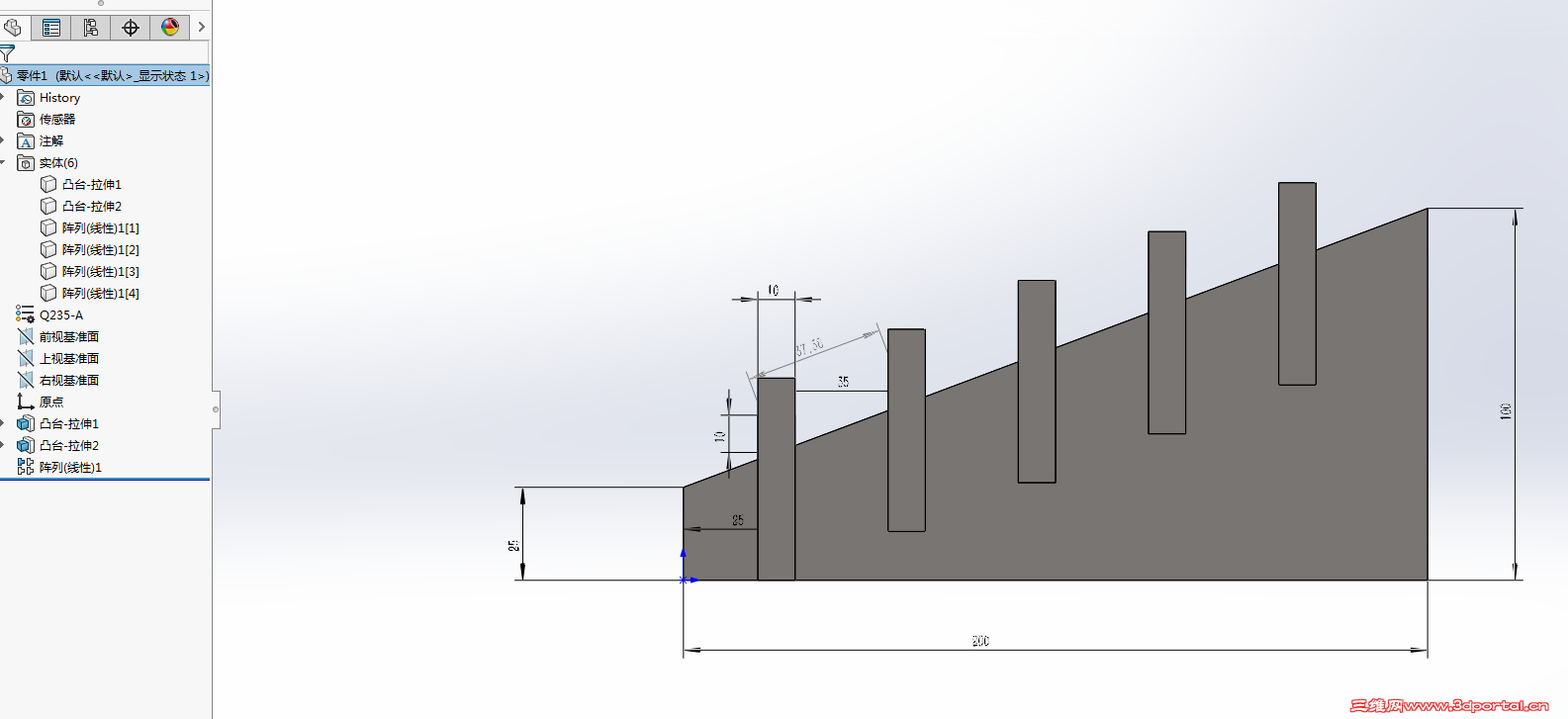

$ o" ^0 l7 d6 f& D 1111.png QQ截图20160217203019.png
1 D- g( ]$ v; v$ V. x7 s/ \按照你的方法，我先作3D草图，约束完后直接拉伸到梯形底面，然后阵列方向选择斜面，尺寸选择点选，可为什么我就不能保持底面齐平呢？
" i# A$ ?% P7 w" A, w另：我用的就是2016，如可能，能否发下附件，感谢您的回复。% e4 \8 K3 y/ C3 m9 P2 b7 u
回复 支持 反对

举报

ga7zm
发表于 2016-2-18 08:43:30 | 显示全部楼层 来自： 中国河南新乡
越来越有意思，搬个板凳看看
回复 支持 反对

举报

w_hs1
发表于 2016-2-18 10:16:47 | 显示全部楼层 来自： 中国上海
eastking1111 发表于 2016-2-17 20:36
9 n, y0 e8 X7 ^# z  x7 U不好意思，冒昧再次打扰到您，你的回复给我提供了新的思路，但因为我太过愚钝，导致阵列出的结果有点奇怪 ...
' \$ Q- ~8 f5 S8 \8 o. K

2 Y1 t: {5 A  s% S( k# D2 `3 \$ m你说的情况可能是：
6 X+ g0 j- q2 c' m/ X) i* {! j' k3 b1、拉伸到底面，必须是选用“拉伸到面”的选项，而不是用拉伸深度。
( ^% j: D5 ?  `! C$ O4 e2、拉伸方向不可用尺寸，应选用一根垂直边线或草图线。不可勾选“随形阵列”选项。# Z* s$ t+ h) f' W0 o
6 Q9 c. \5 A, P" O$ X- s2 F3 G6 t
下面附上我的模型（SW2016）
5 t' k8 r# H8 N2 Y) { 筋板实体.rar (89.44 KB, 下载次数: 11)
回复 支持 反对

举报

eastking1111
 楼主| 发表于 2016-2-18 10:24:22 | 显示全部楼层 来自： 中国四川绵阳
w_hs1 发表于 2016-2-18 10:16
- s& e' l( O  g% T2 @6 N4 p5 l你说的情况可能是：# q% a( L% m: d6 A% G
1、拉伸到底面，必须是选用“拉伸到面”的选项，而不是用拉伸深度。% {8 U; `% A" c- J8 q( N# n
2、拉伸方向 ...
' U' d. v4 s- q

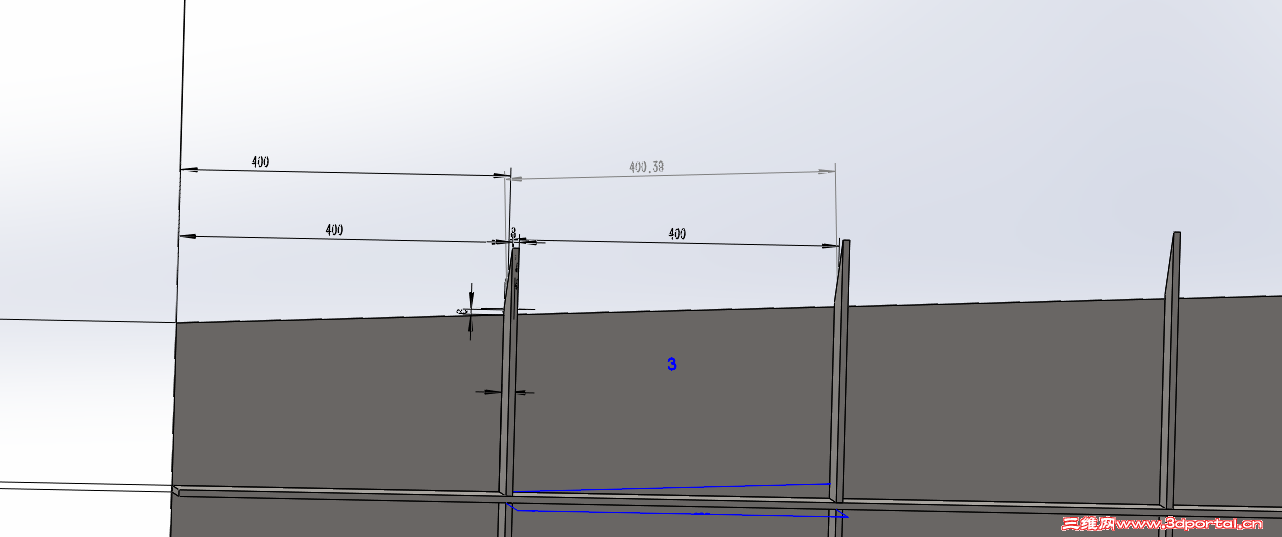

非常感谢您的帮助，我是最后一步选的实体造成的错误，目前按照您的方法选择的特征，已经做出来了。 QQ截图20160218102336.png 6 g( k/ O- q  D7 t9 L: I# W/ s, }3 [
4 R  H  y9 [" G# V$ M" N! u8 E' M* Q
0 ]8 Y8 e# Y  F2 Z+ K3 Y
4 J# `6 {! `/ O- m) {
回复 支持 反对

举报
