草图作为一个基础特征，是设计师最常打交道的一个对象。如何高效的进行草图设计，也是存在一定的使用技巧。今天，我们就为大家来介绍关于草图的两个技巧。

草图绘制时，我们有时候是已经确定了草图的尺寸，所以在绘制时就可以输入尺寸，以确定草图的大小，但是在绘制好草图后，我们还是需要手动再去标注一遍，这样就显得有点重复劳动，所以Solid Edge提供了这么一个选项，可以自动帮助设计师标注已输入的尺寸。

5 x& o6 \$ Q  `, R% O, R/ w

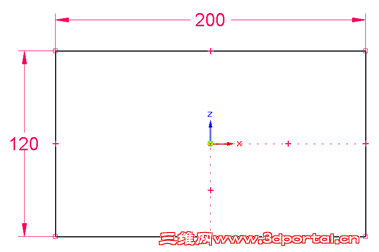

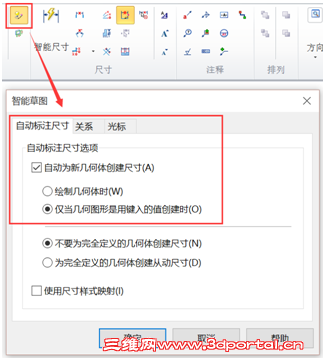

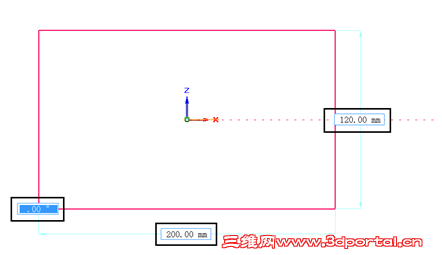

勾选上如图的选项以后，我们在绘制草图时，可以直接在参数框内输入草图参数，完成草图之后，系统将自动把参数标注到草图。

  C: h3 G% y9 W6 Y3 m- P$ l

这样一来，我们可以节省一半的时间，提高了工作效率。

7 J2 ?$ v) X; L1 M

众所周知，三维软件的草图都有“完全约束”这么一个概念，所谓“完全约束”，就是指草图处于一个被“尺寸”或者“约束”完全固定了的一种状态。是一个理想的建模基础特征。那么我们除了靠“尺寸”和“约束”挨个去判断草图是否完全约束之外，还可以靠系统的自身检查工具，Solid Edge专门设定了一个按钮选项，帮助设计师一眼就能判断草图是否完全约束。

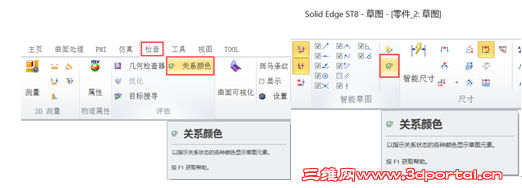

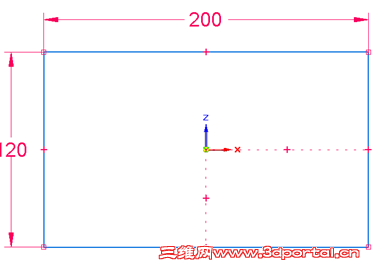

只要按下“建模环境-检查-评估-关系颜色”或“草图环境-智能草图-关系颜色”按钮，系统就会自动判断设计所绘制的草图是否完全约束，默认情况下，显示黑色表示该图素已经“完全约束”。

! i3 u: e6 s$ ~. V: Q1 |, Y& z

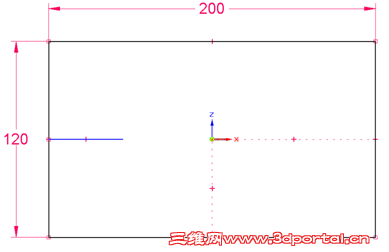

如果草图中有一个图素未“完全约束”，那么这个图素会单独显示蓝色，和“完全约束”的图素形成对比，方便设计师一目了然的看到。

9 x) x1 A& q( S, j/ _* r" E# J" L+ {, J

希望今天的两个小技巧可以帮助大家在日常设计中提供设计效率。
