“模型项目”功能→自动生成（仅限装配体工程图）的尺寸？

ning84

# B6 V- V) E9 u* P! E
; n' R5 p1 `2 t; x5 f; w% a- E下图尺寸，是手动标注的尺寸。
8 Y& H+ r: z0 a4 F1 |- c要求用Solidworks的“模型项目”功能，自动生成图示尺寸。

& D6 g+ k2 m# L/ W+ J$ S
6 h3 ]" q+ N7 |& O5 _" |& R
3 T# o: P; F" Q* d( P9 s( Y  d% v5 W
0 f' e. m: [# C% C! Q在实际测试中，不管Solidworks任何版本，用“模型项目”自动标注尺寸，需要小技巧。请问，各位如何处理能用“模型项目”功能，自动标注尺寸。
/ q2 q; z! V6 `# }7 ]: p

: ?7 X/ B* ^6 K: d4 }2013 SOLIDWORKS 帮助 - 模型项目 PropertyManager
http://help.solidworks.com/2013/ ... tType=&ProductName=
1 n6 C: P  k* v5 h1 D

7 z* t8 S* ~. F4 E3 i) y
+ h6 I& s. J+ P* |/ S) I* J
, X0 W  R2 f) S2 y) h2 e/ [& A
# a$ p8 E/ u8 j6 x$ a
  L$ t- D1 @" v: y5 k- x

ning84

% F1 [9 t; A# T& ~http://www.3dportal.cn/discuz/data/attachment/forum/201512/17/000437jlkecjkczxce5j3b.jpg.thumb.jpg
0 L( W  c1 G7 q
3 S1 S- j5 p0 `$ @8 z$ a
; O1 M- c0 X. v5 E, G& j

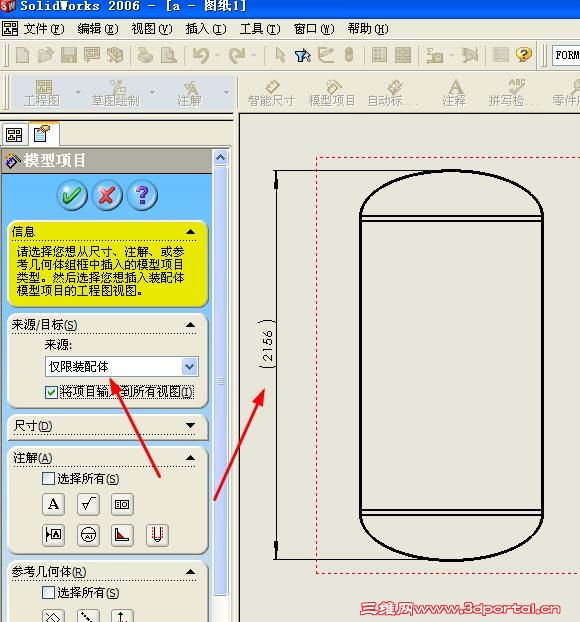

用图示中的“模型项目”功能，自动生成筒体的总高尺寸2156mm.

3 M+ `- c' Q  G8 d* X0 z% [9 o现在用的是手动标注尺寸，视图方向一变，前视图，左视图等。手动标注的尺寸就没有了。又要重新手动标注图示尺寸。

整个模型，所选特征，所选零部件方法，根本不能自动生成图示箭头尺寸2156mm。
. S+ l6 Y; \1 c) k% P* Z% L
仅对于装配体，可以实现图示尺寸2156mm自动标注。但需要一点小技巧。
7 G) g6 _0 \4 Q% l
8 ^. c2 i% @% Z, P5 o7 Q. s: m' o8 a* y
6 F0 D7 V. u: y: j本帖也就是如何找出标注图示箭头的方法。
5 ]$ ]' W6 h+ y. F6 Z1 [, q
8 w1 R3 Y9 }2 J
) C: \7 R% C% B0 @
整个模型        插入整个模型的模型项目。
所选特征        插入图形区域中所选特征的模型项目。
4 M5 Z$ N: ^' x所选零部件（仅用于装配体工程图）        插入图形区域中您所选零部件的模型项目。
; ^: Z3 Q# @5 K! {仅对于装配体（仅限装配体工程图）        只插入装配体特征的模型项目。例如，您可插入只位于装配体中的尺寸，如距离和角度配合


$ R0 g  |! t# t
