坐垫是摩托车重要的组成部分之一，相信很多设计师也想亲自在三维CAD设计软件中设计出一款舒适、美观、实用性强的摩托车坐垫。那么，本文将通过实例，向大家介绍如何使用中望3D来设计摩托车的坐垫。相信只要掌握了设计的基本思路和操作方法，你也能快速设计出彰显个性的摩托车坐垫。 下面，我们就向大家展示相关的设计思路和操作步骤。 首先，我们来看看一个和本次摩托车坐垫设计相关的起始文件。如图1所示，这是事先完成的摩托车坐垫下方零件Seat_Base的设计图，现在我们要基于这个零件来进行相关设计。
4 m ]8 N% @; S0 {2 w

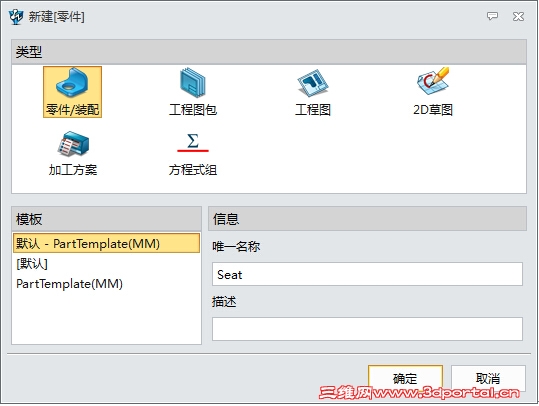

1 b- t! Z+ n* d A3 n! y7 g3 R 图1 摩托车坐垫下方的相关零件设计图 第一步：新建零件 通过中望3D新建一个名字为Seat的零件 7 z, ]+ J8 P- w% [
1 S2 z' _9 N" C: K0 k7 g: N 图2 新建Seat零件 这时文件里面就新产生了一个名字为Seat的零件。 ' w# K: a+ d& U- Y( W1 T+ h
* v. h, k0 X+ r5 e( g
图3 完成零件Seat的新建 第二步：复制参考对象 在菜单列表中点击“编辑”，选取“复制”功能中的“外部零件”命令。
! o. K2 ] |* r5 z
: N6 X1 t' `: B; j6 S, F* O! B8 m

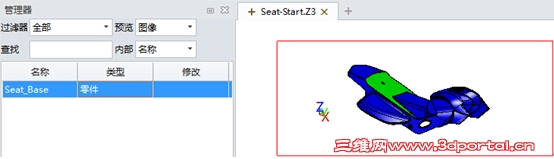

图4 “编辑-复制”的下拉菜单界面 选择已存在的零件Seat_Base作为复制对象。
; U3 \( @& t @, X; I C5 k2 q
* y# Q" w% |2 ]) w6 U9 r1 z3 `
图5 选择复制对象 位置坐标是“0”，即原点位置，复制完毕后如下图6所示。
, ?: J* V$ `$ t! @
: d; }+ y. I2 {* ~ 图6 Seat_Base复制完毕 第三步：曲面提取 使用中望3D“曲面”功能中的“炸开”命令，选择上步零件中绿色的三个面，过滤器可以调整为“曲面”或“全部”进行拾取。
1 M/ ?' m8 C, k6 H+ S, P0 ]' L, q
* y/ D( c/ U v& h& i0 ]/ ` 图7 曲面提取 把滤波器调整为“造型”，拾取后“删除”，只剩下绿色的三个面。
- x: ?% r0 g- p; S8 `% S3 q$ y
9 v7 `3 {- V* h" T. _ d
图8 提取结果 第四步：解除曲面修剪 使用“曲面”的“删除环”命令把上一步提取的三个曲面进行恢复，设置环为“全部”，不勾选“保留修剪面”。
5 Q( u6 L: w9 c! ~/ }$ c
9 ~& [$ Z. f8 i, x7 L3 Y 图9 “删除环”命令操作界面 三个曲面恢复到未修剪状态。
6 D! Q/ p$ P; s0 J/ ?
& n6 L( B8 h2 k9 {2 Q

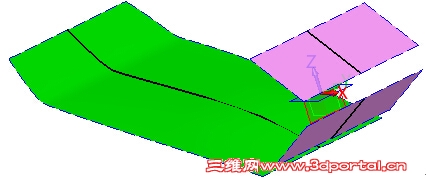

图10 三个曲面为维修剪状态 第五步：相交曲线 使用“线框”功能中的“相交曲线”命令，第一实体拾取三个绿色曲面，第二实体拾取“XZ”工作平面。
2 u: ]) p' H) y% B5 H" R& S# a+ U, i2 J
) {# b8 W2 u; `. T1 @# [ 图11 “相交曲线”命令操作界面 三个绿色曲面和XZ工作平面相交，形成三根曲线。 8 m* }) N2 v( H' J2 E6 Z
0 u! S$ z0 ^! _. x2 o
图12 相交效果 隐藏三个绿色面。 + _, x+ ^) Y) [5 f9 U f8 D
, b3 C! z) ^, M! C

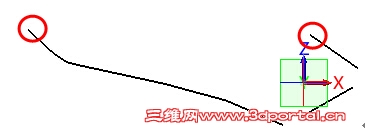

图13 隐藏绿色面后的效果 第六步：延伸曲线 使用“线框”功能中的“修剪/延伸”命令，对下图两处曲线进行延伸“50mm”。
0 p, ]" t* E4 E3 F" s% B
- E4 k' ^) v. z. ]; \' m
图14 延伸效果图 第七步：曲线倒圆 对三相交曲线进行倒圆角，使用“线框”功能中的“圆角”命令，对下图两曲线进行倒“12mm”的圆角。
7 \: [& D3 d X) Z; i

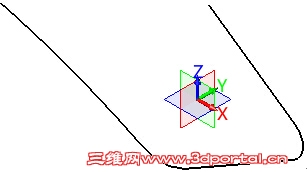

% J+ f$ L8 S+ I" H 图15 三相交曲线倒圆角效果 对图15中，左下方两曲线进行倒“30mm”的圆角。 3 K, \3 n3 I* }1 C, h

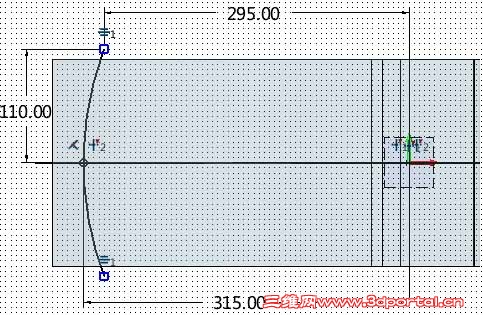

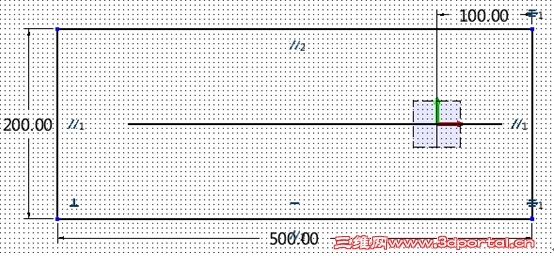

7 T L! T! E$ E- l- r& X 图16两曲线倒圆角效果 第八步：创建草图 以“XY”工作平面为基准创建下图草图，上下位置X轴对称。
% l; p$ x( I0 W. e I, f* L/ k
2 h9 @) g4 K7 Q5 I( Q1 M( _
图17 创建草图 第九步：拉伸实体 用上一步骤的草图进行拉伸实体操作。 * m, M+ W: z5 W2 |2 z" h) @0 F

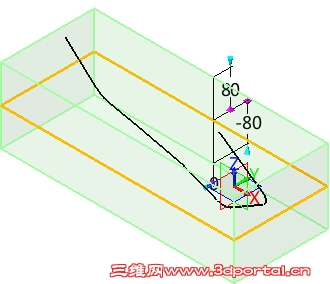

" t* W/ S! s* H6 K% _/ e$ D$ O 图18 拉伸实体 第十步：切除实体 重新使用“拉伸”命令，对焦到拾取轮廓上，鼠标在空白区域右键，进入“插入曲线列表”，拾取以上创建的相交曲线和倒圆角曲线，形成曲线列表。 6 {3 @' B% N+ q' i' _$ Y$ R8 x5 Z
! M) |: {' y, p n
图19 “拉伸”命令的下拉界面 拉伸命令里，布尔运算里选择“相交”。
! L' L0 P+ @3 z, ~1 z0 |0 l5 h x

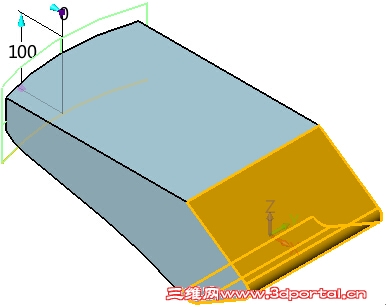

) O" f3 z( Y8 h0 i! Y3 z 图20 布尔运算操作界面 使用创建的曲面对实体进行切除，切除完后把曲线删除或隐藏。 - k# f. ^; g; M) p2 B- A4 T8 Y

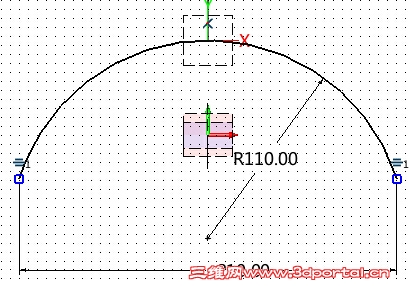

; F X2 Y( |7 j* @5 `- ?: ^: Y" N# g 图21 切除实体 以XY平面为草图基准绘制草图。
4 q8 |& i& z1 l
1 J4 g" A3 I, h2 i 图22 绘制草图 和上步一样，启动拉伸命令后，布尔运算里选择“相交”，把实体尾部切除。 , c! `! I- }$ T' f$ x6 j1 c

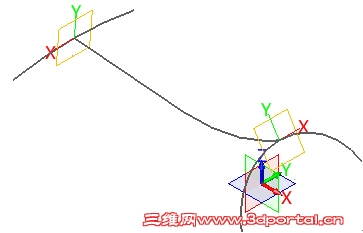

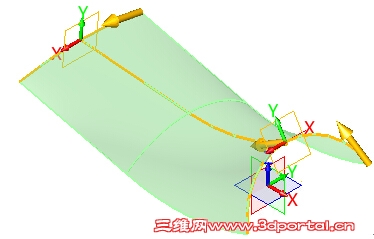

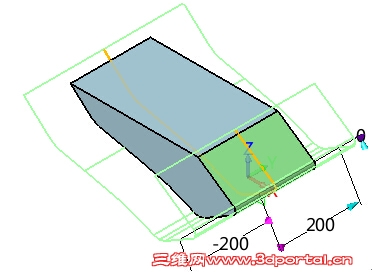

' ]3 t) P O$ h" }4 V! X" v 图23 切除实体尾部 第十一步：驱动曲线绘制 以XZ工作平面为基准绘制驱动曲线。
. _( ]/ e1 [4 y* n& j

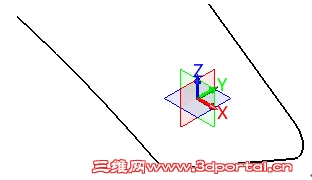

+ l) b; ]& T, X2 `( w! d4 t 图24 绘制驱动曲线 第十二步：创建辅助工作平面 隐藏实体，使用“造型”功能中的“工作平面”命令，空白处拾取右键菜单下的“关键点”。
% m3 J" v) ?$ X: D1 G% x: `
6 V& V. C" b6 G8 M k, B3 k
图25 “基准面”命令右键菜单界面 创建下图两个辅助工作平面。
3 Y1 y% ]: }4 ^! Z/ U0 C: e
1 o/ y( ~; R1 ^* P
图26 创建工作平面 第十三步：创建轮廓草图 在-X方向上的工作平面里创建轮廓草图1。
- P! P0 t8 X6 c3 c
9 B% Y, {; H+ S0 \" N 图27 轮廓草图1 在-X方向上的工作平面里创建轮廓草图2。 * P2 `0 `$ x, n( m# h3 H
9 A6 F7 ~2 t; \# C* n
图28 轮廓草图2 两个轮廓草图绘制完毕后如图29所示。 : [& \5 i$ l/ m
6 O' I; }( f! v% ^2 c Z; q5 @" O1 t

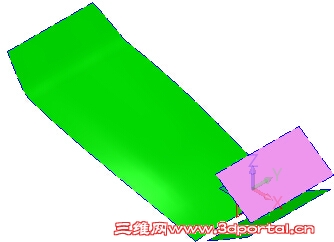

图29 完成轮廓草图绘制 第十四步：驱动曲线放样 使用“造型”功能中的“驱动曲线放样”命令，使用图29的草图创建曲面。 $ Y; v+ r& Q6 }6 e- c) l( J
2 z6 V; J9 ~7 A4 ~( P, g- F K
图30 曲面创建 第十五步：替换面 使用“造型”功能中的“替换”命令，把实体的顶部曲面替换成驱动曲线放样的曲面。
% u4 r" j; F7 w/ |8 l( k
3 F, a* d @# }! X. b E

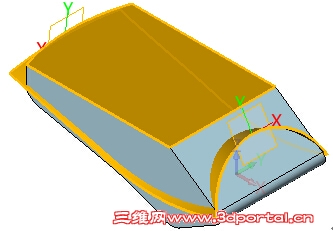

图31 曲面替换 替换面后再隐藏两个工作平面。 , {7 O3 f5 }8 h

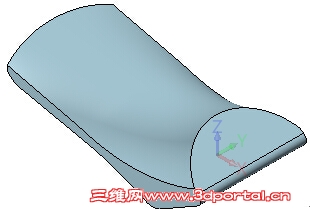

0 ~, c) w" l( g6 M' Z 图32 隐藏工作平面后效果图 至此，我们可以获得摩托车坐垫的雏形了。接下来就需要对细节进行处理，使之成为完整的坐垫，具体的操作方法和步骤，我们将在下一篇文章【三维CAD实例教程：如何用中望3D设计摩托车坐垫（下篇）】中详细介绍，欢迎继续关注
