NX 10 CAD What's New Part Module (1)

坤德科技

随着Siemens NX 10的发布，我们可到看到NX的功能得到了很多的增强，下面就NX CAD部分，我们对NX 10 CAD What’s New开始介绍。

介绍的第二部分是Part Module部分。

1、部件导航中部件模块增强（Part Module enhancementsin the Part Navigator）

在部件导航器中，我们能：

·右键单击某一部件模块，选择激活、仅显示、扩展。这个新的快捷菜单将激活选定的部件模块，仅显示部件模块中的对象，并展开部件模块的特征，使部件模块更容易操作。我们还可以双击部件模块来调用这个命令。

·拖动特征从一个部件模块到另一部件模块，部件模块可以重新排序或重新调整组织结构。

·将特征抓入到部件模块中，增加零件的结构。

·删除部件模块，可以不删除它的特征，而不改变零件结构。

·将一个部件模块拖到另一个部件模块中，嵌套它们。我们还可以将嵌套部件模块拖出，变成不嵌套的部件模块。此功能替代了“嵌套部件模块”和“取消嵌套部件模块”命令。

·对链接的部件模块，当选择特征更新的时候，NX更新特征和任何过期的父项。当我们选择部件模块更新，NX的将会更新部件模块和其所有成员特征，及任何过期的父项。

2、保存链接部件模块功能增强（Save linked part moduleenhancement）

链接部件模块文件可以不在激活状态被保存。当我们保存链接部件模块的时候，NX会判断链接的部件模块是否处于激活状态。如果链接的部件模块处于激活状态，NX将自动：

·将链接部件模块关闭激活状态。

·保存链接部件模块文件。

·激活链接部件模块。

3、共享体功能增强（Shared Body enhancement）

当一个部件模块有共享体，所有可修改的对象都会被强调显示，这样在图形窗口能够容易选择到共享体。

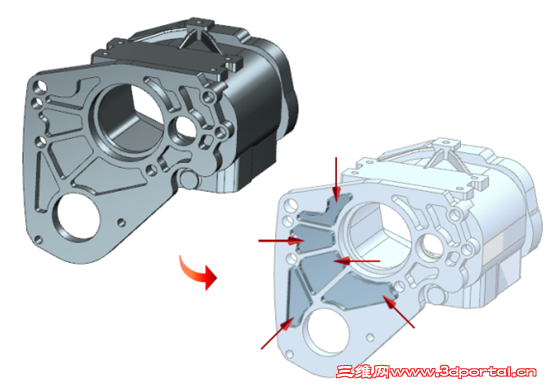

下面的例子中，模型中的五个凹槽都是可修改对象。
