查看: 7282|回复: 40
收起左侧

[推荐] CA D几何作图竞赛题（2015年11月），竞赛结果已公布

 关闭 [复制链接]
2005llnn
发表于 2015-11-23 22:20:47 | 显示全部楼层 |阅读模式 来自： 中国广西南宁

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 2005llnn 于 2015-12-3 19:16 编辑
8 u1 f' |, ?6 L3 e/ N+ a; s! \' j. a% ?  f
不参与答题及讨论的回帖视为灌水,将扣分处理。

! ^& D8 X4 \7 b+ T& |1 S* ^3 \: \感谢会员我爱用acad提供/ x0 Y* j- ]1 ~& \
附件上传方法

3 b. n+ y6 l. M% h4 R2 Z, ?' u. b感谢会员 oxm44 提供练习题
$ E( T9 u4 S" _- e# i笑歪了咀

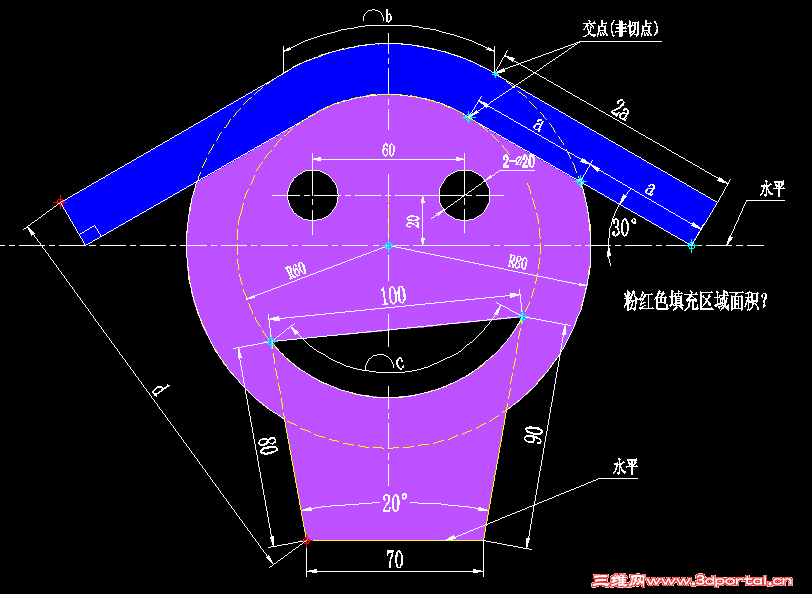

+ x1 k3 I/ U+ m/ [( X+ n) \% v 15-11.PNG ! @( {8 {# Q, N2 q, w2 _
用AutoCAD作图法求出该题要求的5个数值：长度a、弧长b、弧长c、距离d、图示8 P" v: k4 W8 o
粉红色填充区域面积是多少。 要求答案的图形与题目图形完全一致,否则判错。% Q  u! ?, e0 \/ V& ~7 Y
尺寸精度要求精确到小数点后4 位。角度单位必须使用十进制度数,不得使用度/分/秒,百分( z) n9 Y: D2 Z/ j; L4 A$ B4 `9 q
度和弧度,精度也要求精确到小数点后4位。- x, j0 B: i7 E3 M3 Z

' l' p3 s5 b& e5 p$ @+ h; Z/ B% N
8 e0 A2 |) d0 m* |1 Y+ q9 C& ?* S# ^8 d

+ [; I) V- b# \+ h, ]' N/ \5 s, K5 D
回复

举报

2005llnn
 楼主| 发表于 2015-11-23 22:28:38 | 显示全部楼层 来自： 中国广西南宁
本帖最后由 woaishuijia 于 2015-12-1 13:11 编辑 1 l$ O8 O; T4 h

4 F' R4 k3 F3 c6 QCA D几何作图竞赛题（2015年11月），至11月30日止9 V; V  [) [: k
一.竞赛题目（参见附图）2 P" j' c8 M- v% ^& t7 V8 h
感谢会员 oxm44 提供练习题
; a+ m( ]+ l- U5 T笑歪了咀
/ y* V0 l  P* Y: B7 {7 R1 o2 m' O5 o4 W) q

6 D+ h0 h: u7 U6 R" i. y0 @/ _用AutoCAD作图法求出该题要求的5个数值：长度a、弧长b、弧长c、距离d、图示' O( N+ l* P% ~& e, X* z; X
粉红色填充区域面积是多少。 要求答案的图形与题目图形完全一致,否则判错。
- U, x+ q! y) W! f7 R* ?尺寸精度要求精确到小数点后4 位。角度单位必须使用十进制度数,不得使用度/分/秒,百分
, k5 Y0 l1 e7 S2 L" _  A% u* i度和弧度,精度也要求精确到小数点后4位。1 v5 {( B! w4 N0 y6 R
/ K9 Y- f- t9 u
二.竞赛要求
$ ~! h6 o0 F0 b9 y% E% I8 w2 @会员、技术团队成员都可以参加，版主不参加，使用AutoCAD、ACM和MDT二维软件，
; C0 U' k$ y9 N4 p1 {% p) R/ o在规定时间内将作出的jpg附件在本主题下跟帖发表，只提供数值而没有所作图的截图或
& D; p. `, r- a! hdwg附件，将不予评奖。; t9 U( E' b& U% F. j6 X5 z5 G
阅读权限定为最高权限。活动结束后由版主统一取消阅读权限。! h% G2 J5 b7 ^2 z
禁止会员利用马甲一起参赛，发现将严惩。8 n( i: f, n# p. u8 U- v" {
* N- E0 {$ O! G1 T
三.竞赛时间
' \/ d. W+ w- u- b- |3 k2015年11月23日至2015年11月30日。  w9 s9 X# d' h( w9 f% c! e

- H- |$ F, ?$ v  m! U四.·评选时间及方法# I) W+ a* w# e- R& ^
2015年12月1日-2015年12月3日，由三维网技术论坛CAD版块
/ H" i+ O' g0 v9 A( \$ ^版主为评委，内部评选出各奖项。4 Y. D  H+ ^2 v2 K, i: b6 c# O

8 n+ f0 U. ~' e# K五.奖励  s4 D6 G: X0 I. U8 |* G
1、一等奖：5题全对奖励三维币50；
- j4 e& r" s% ?% D2、二等奖：答对4题奖励三维币40；9 b1 p8 g$ i- ^
3、三等奖：答对3题奖励三维币30；( X; ]" m- t" T4 E8 O
4、四等奖：答对2题奖励三维币20；
/ O' M& R; k& |8 o- b3 ]5、五等奖：答对1题奖励三维币10；! h6 x  H0 s8 A! N3 Z/ K7 H( f9 c
6、作图基本符合要求者先各奖励10个三维币；
; b& l& L" c% t7 ~1 M7、根据竞赛实际情况会对奖励规则进行适当修改。- D2 E8 v  f- W9 D' y/ n
) r' k9 n1 l) W8 E* K- L& S/ N
六.其它( E, Q' P5 f0 C! Z0 F
竞赛结束后在本帖发回复帖进行点评和讨论+ U' m# @5 m. j, F. r, A4 m. d
6 q+ @9 k. S' q7 B. [
竞赛已结束,初步评定成绩见下表,请参赛网友自行核对成绩.如有异议,请于三日内在本主题后跟帖说明,三日后正式公布奖项
4 U! {+ s5 _' b! ~" S5 ^( V0 q* Q9 Q
楼层
用户名
A
B
C
D
E
正确数
标准答案
50.9080
87.8695
118.2133
165.7025
17818.6707
　
3
wheasy027
50.9080
87.8695
118.2133
165.7025
17818.6707
5
4
安逸亦如风
50.9080
87.8695
118.2133
165.7025
5622.3696
4
5
eastking1111
50.9080
87.8695
118.2133
165.7025
17818.6707
5
6
lvdeping
50.9080
87.8695
118.2133
164.2467
17814.9649
3
7
gerald_lee
50.9080
87.8695
118.2133
165.7025
17818.6707
5
8
xuchaohui
　
　
　
　
　
0
9
oxm44
　
　
　
　
　
0
10
我爱用acad
50.9080
87.8695
118.2133
165.7025
17818.6707
5
11
我爱用acad
　
　
　
　
　
0
12
xuchaohui
50.9080
88.5030
118.2133
165.6938
17818.6707
3
13
大隐于市
50.9080
87.8695
118.2133
165.7025
17818.6707
5
14
陳志強
50.9080
87.8695
118.2133
165.7025
17818.6707
5
15
gongwen0519
50.9080
87.8695
118.2133
165.7025
17818.6707
5
16
fgg913
50.9080
87.8695
118.2133
165.7025
17818.6707
5
17
xylcs
50.9080
87.8695
118.2133
145.8187
17818.6707
4
18
钱爷
50.9080
87.8695
118.2133
165.7025
17818.6707
5
19
tangdaoliang
50.9080
87.8692
118.1694
165.6938
17818.6710
1
注:表中文字为红色者代表答案错误;白色者代表未提供答案或答案不明确.- k7 V3 c' ]" S0 C5 W' P7 w$ V

竞赛评分.rar

16.34 KB, 下载次数: 5
回复 支持 2 反对 0

举报

wheasy027
发表于 2015-11-24 15:01:11 | 显示全部楼层 来自： 中国湖北武汉

回帖奖励 +10 点三维币

本帖最后由 woaishuijia 于 2015-12-1 12:17 编辑
2 R- Q% z: f: q  l) S# G3 f9 ]1 @$ u$ H& {* z# G9 X
好久没有参与了，再次练习练习！
* @2 t4 |$ K  b' P' R:):)
) C0 k: O7 n  t6 ]  O9 U5 U5 [5 d* a: R& _
wheasy027_2015cad.pdf (204.97 KB, 下载次数: 22)

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 2 反对 0

举报

安逸亦如风
发表于 2015-11-24 17:02:47 | 显示全部楼层 来自： 中国江苏南京

回帖奖励 +10 点三维币

本帖最后由 woaishuijia 于 2015-12-1 12:16 编辑 7 V6 |  q* i% n7 z4 u* K% k
/ I, X$ R; M2 `! X; m2 U) v* H& P

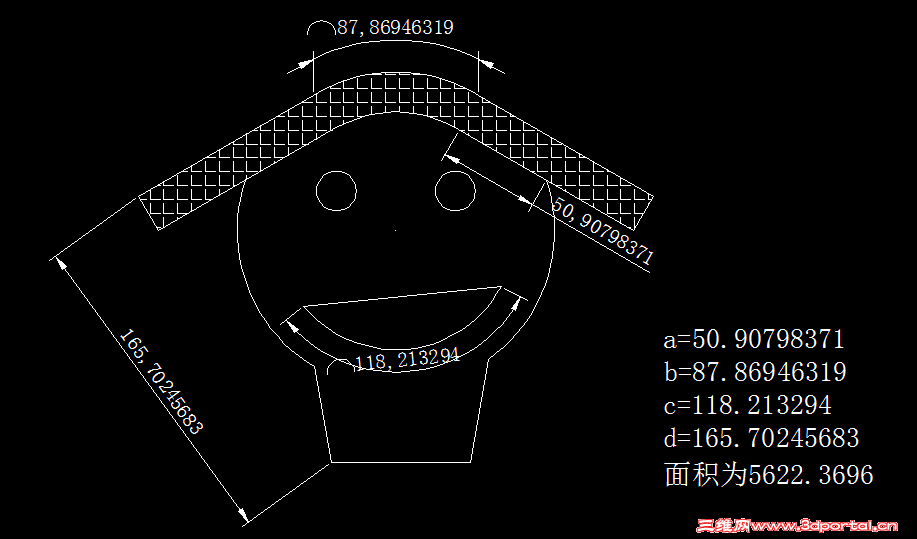

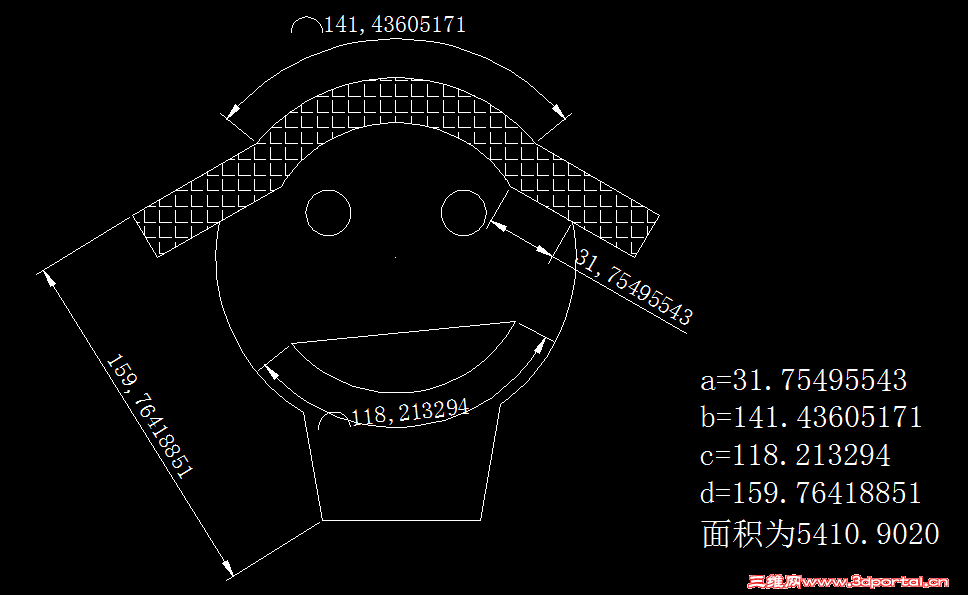

1

1 突然看见红字  改为解1

2

2

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

eastking1111
发表于 2015-11-24 17:18:22 | 显示全部楼层 来自： 中国四川绵阳
本帖最后由 woaishuijia 于 2015-12-1 12:16 编辑
& N9 a  p# ?- ~3 e$ _

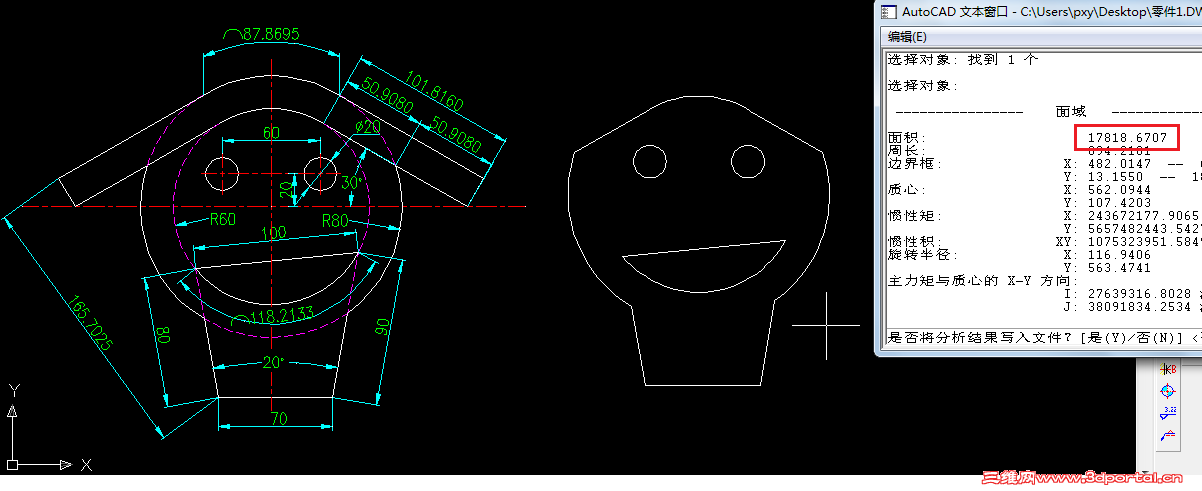

# j, b: Y7 C% F5 B 20151124.png + K1 N9 I8 L' }' \3 i* n9 }2 x
# N8 x+ _5 t$ J& t8 E2 B* S/ r8 Q
陷阱好多。。。。
9 o* t1 Q7 U% D4 }) p; [1 Q- q4 T& `  S+ V/ B6 \/ a* m% z

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

lvdeping
发表于 2015-11-25 10:35:18 | 显示全部楼层 来自： 中国江苏无锡
本帖最后由 woaishuijia 于 2015-12-1 12:16 编辑 6 f; c3 a" W8 @1 b* |- {2 D" Z
9 {3 W6 p' E5 ]' I1 P5 y

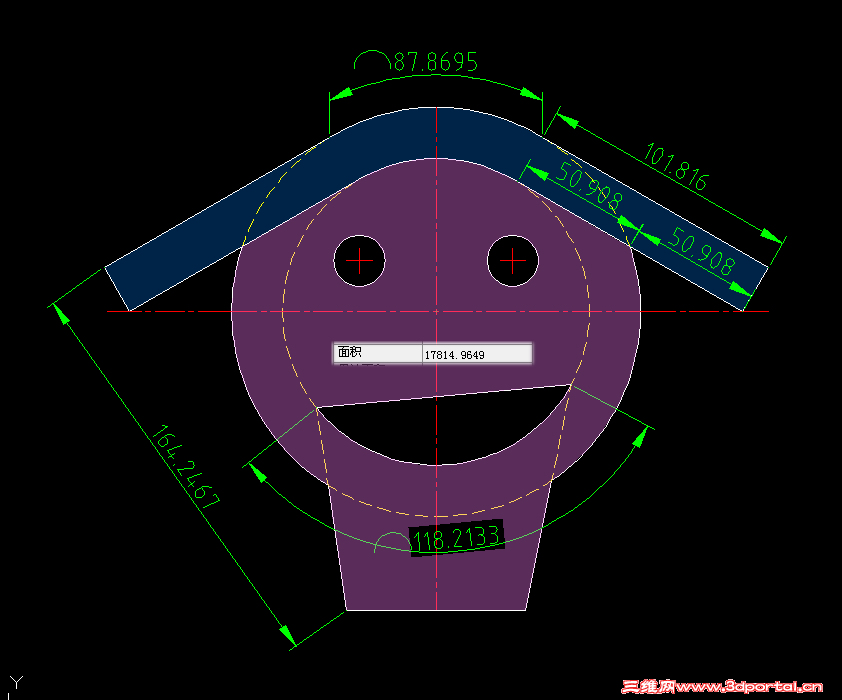

下面的四边形70、80、90、100与20°似乎是过定义，无法作出呀，上面一段虚线非20度？5楼指的陷阱不知是否指的这个。$ X5 i7 t& S) _1 X  K

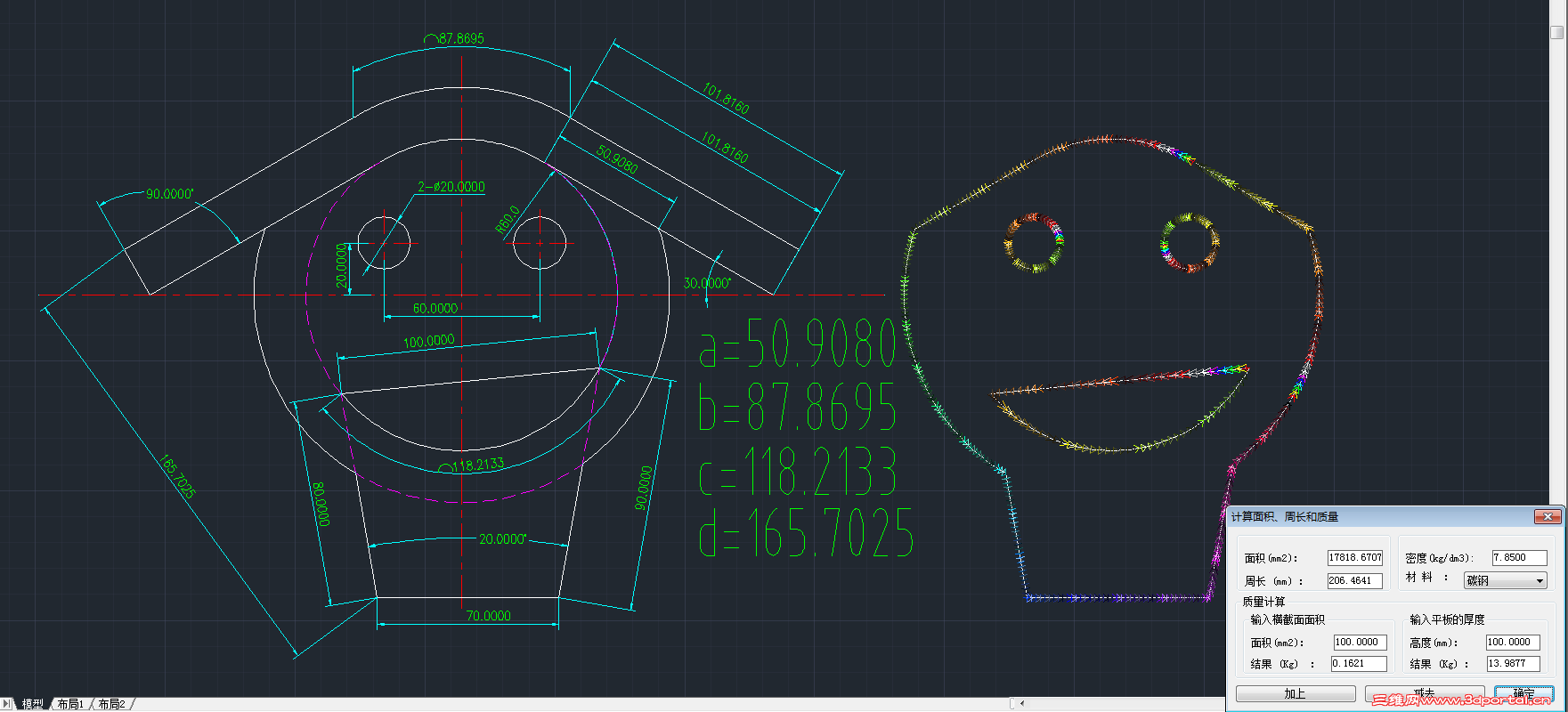

1511.PNG ) P% Z) m# C( O! `- h7 B

1 l7 h. D4 n- X. ^( s; ?
% @8 B# _" U6 s3 _

评分

参与人数 2三维币 +40 收起 理由
2005llnn + 30 三等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

gerald_lee
发表于 2015-11-25 10:58:35 | 显示全部楼层 来自： 中国天津
本帖最后由 woaishuijia 于 2015-12-1 12:15 编辑   N: k: K1 p& A, v

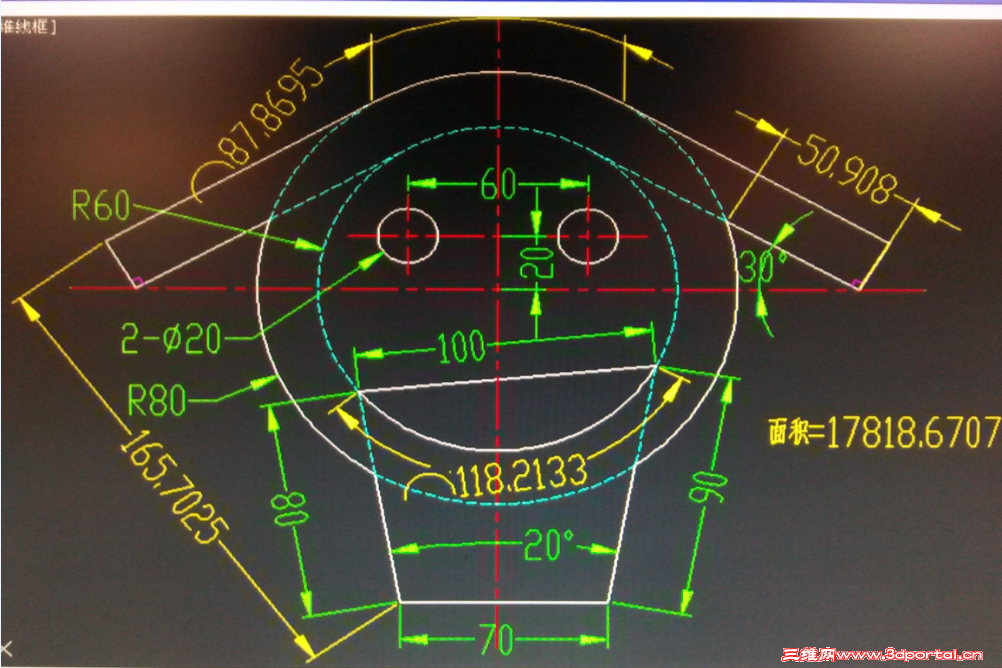

5 f' Y2 Z8 u/ P) Q交本月作业。 1.PNG

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

xuchaohui
发表于 2015-11-25 11:52:32 | 显示全部楼层 来自： 中国湖北武汉

回帖奖励 +10 点三维币

a却是始终找不出精确解的解法。50.9079...........逼近了半天不过看这个轨迹好像有2个解。待大神们的解答。
回复 支持 反对

举报

oxm44
发表于 2015-11-25 12:02:42 | 显示全部楼层 来自： 中国江西南昌
lvdeping 发表于 2015-11-25 10:35
1 \" x  x1 \3 e8 z/ T% L下面的四边形70、80、90、100与20°似乎是过定义，无法作出呀，上面一段虚线非20度？5楼指的陷阱不知是否指 ...

% ~: C  s- V; F3 f0 w仔细分析图形与已知条件（尺寸、角度）之间的几何关系，寻找出可作的基础图形，……。1 ^$ k! ]* k; F+ x; J
不要自己给自己设“陷阱”，产生“过定义、非20度”之类的不当疑虑。
回复 支持 反对

举报

我爱用acad
发表于 2015-11-25 12:33:58 | 显示全部楼层 来自： 中国陕西西安
本帖最后由 woaishuijia 于 2015-12-1 12:15 编辑 * q) b# i. T4 A! d/ N! {

* o( a1 U3 V" d4 w5 i6 q201511练习
! i$ {* A# ~. K- j3 j& Z
+ g' U  Y) N; J( a3 x' X, m 1.PNG

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

我爱用acad
发表于 2015-11-25 12:42:16 | 显示全部楼层 来自： 中国陕西西安
xuchaohui 发表于 2015-11-25 11:52
7 B& k7 ~3 T0 `8 S4 Ja却是始终找不出精确解的解法。50.9079...........逼近了半天不过看这个轨迹好像有2个解。待大神们的解答。

( Q( O  K: L4 I0 W* Q1 u; v) S作题期间，请不要讨论
回复 支持 反对

举报

xuchaohui
发表于 2015-11-25 15:25:07 | 显示全部楼层 来自： 中国湖北武汉
本帖最后由 woaishuijia 于 2015-12-1 12:15 编辑
! V$ T$ Z" M1 o) P3 d- H! h

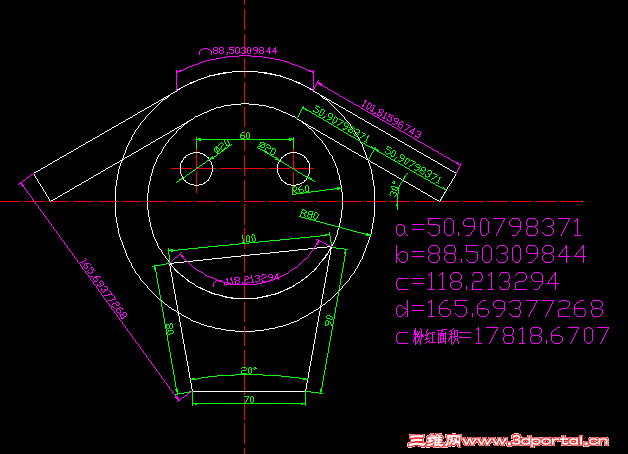

6 I% V4 f1 [- G( _- T好题啊。三维网论坛好论坛，XXXXXXX真是很难想到会这么画。
: h& S2 z$ E- @7 v& l" y QQ图片20151125151755.png

新建文件夹 (2).zip

43.12 KB, 下载次数: 8

点评

我爱用acad
请将附件设置为最高权限  发表于 2015-11-25 18:30

评分

参与人数 2三维币 +40 收起 理由
2005llnn + 30 三等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

大隐于市
发表于 2015-11-25 19:23:22 | 显示全部楼层 来自： 中国安徽合肥

回帖奖励 +10 点三维币

本帖最后由 woaishuijia 于 2015-12-1 12:15 编辑
4 N; J# Z" X4 h! u+ ?1 \8 y" t8 C3 r
+ u8 ~9 b. A- }4 I$ i! b1 _这个月的题来得比以往更晚一些！

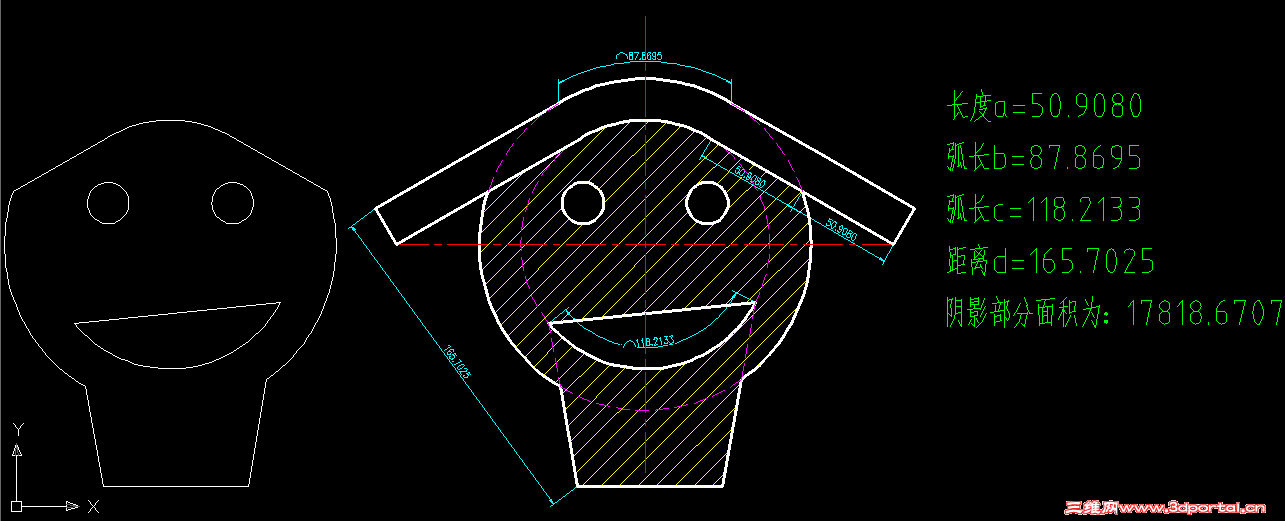

2015年11月习题

2015年11月习题 , T7 ?+ Y, u' p+ X- D5 M  P3 V& u

) g5 O5 J7 j2 {& }/ D

点评

我爱用acad
主要是论坛维护了几天，呵呵  发表于 2015-11-25 21:06

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

陳志強
发表于 2015-11-25 20:00:21 | 显示全部楼层 来自： 中国香港
本帖最后由 woaishuijia 于 2015-12-1 12:13 编辑
# U, q- i# s6 ^/ R; J" l
+ f; n" l8 s! r6 @8 F+ ]! ?, Z

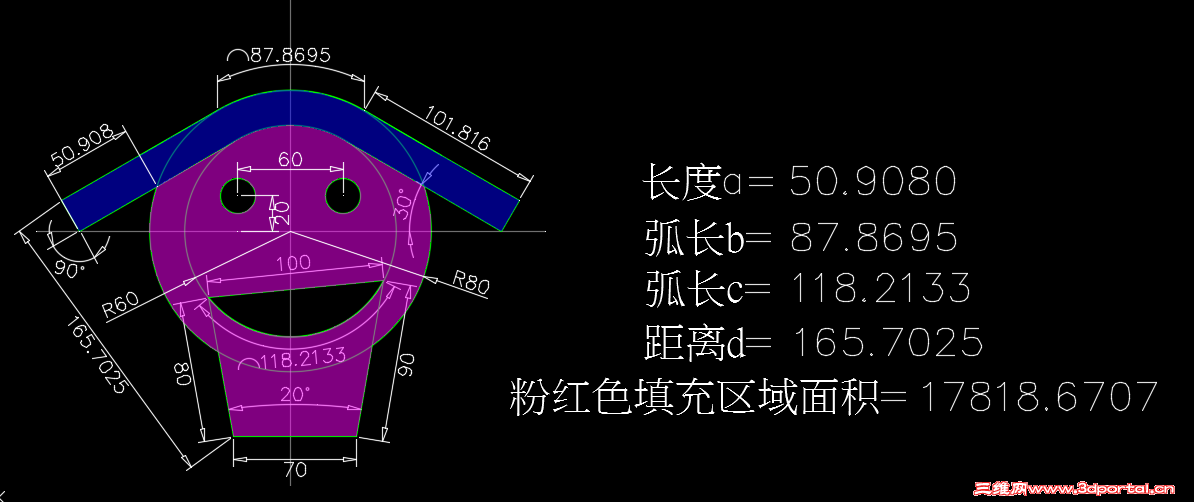

練習

練習
" V# P- w% @, \7 ~7 l0 l7 T2 i

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

gongwen0519
发表于 2015-11-26 09:26:15 | 显示全部楼层 来自： 中国贵州黔南布依族苗族自治州
本帖最后由 woaishuijia 于 2015-12-1 12:13 编辑 1 [1 K- n& ^) N6 F2 ~# {" k, {
) D# Q/ m0 f7 u! H3 Q! N

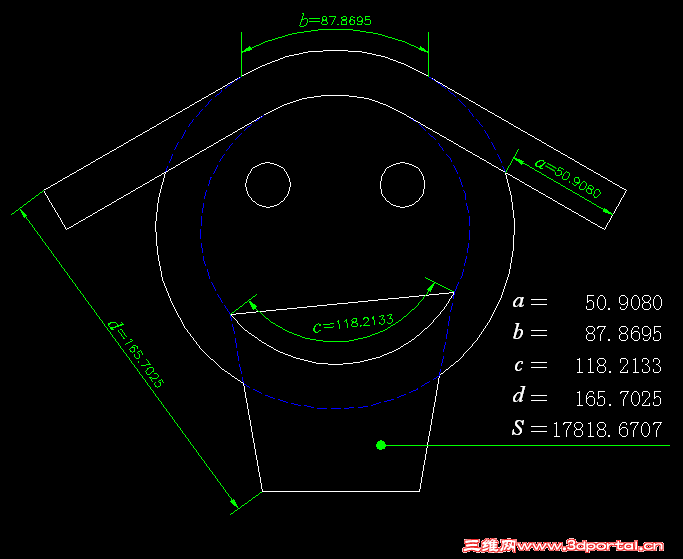

匆忙做了一下：
3 X' x9 {3 ?  E0 R0 s" M
& o/ `8 K1 ^, J* Y 201511d.png 2 w8 ^& r% G( V, z- ]+ z9 Y
  u" V- Y( M  \. a

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

fgg913
发表于 2015-11-26 11:43:12 | 显示全部楼层 来自： 中国湖北宜昌

回帖奖励 +10 点三维币

本帖最后由 woaishuijia 于 2015-12-1 12:13 编辑 % J  J' ~4 l% W9 D( V% s

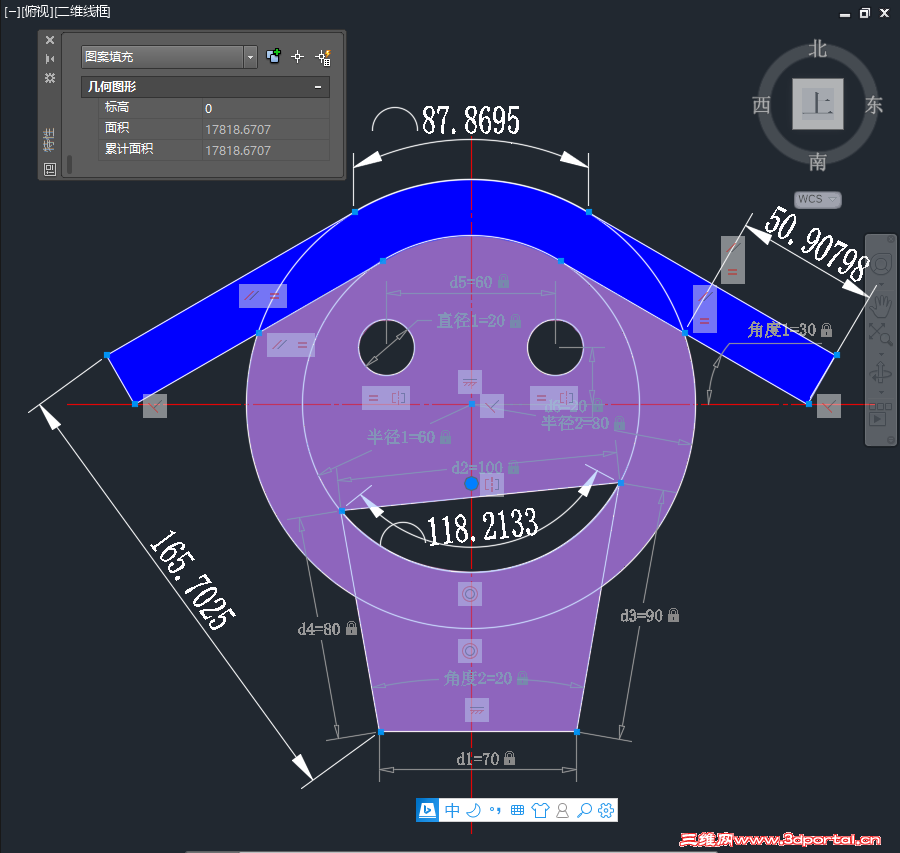

) c; t( g8 R- g6 w# |' ^交作业。 QQ截图20151126113638.png
$ W; R5 U% }4 x; Q. ]

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

xylcs
发表于 2015-11-27 08:50:23 | 显示全部楼层 来自： 中国江西新余

回帖奖励 +10 点三维币

本帖最后由 woaishuijia 于 2015-12-1 12:13 编辑 2 ^( R# s! b1 u$ Y4 u9 f
" m+ y6 q  h3 S; L+ E2 X
积极参与。 201511.rar (38.55 KB, 下载次数: 5)

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

钱爷
发表于 2015-11-28 16:50:02 | 显示全部楼层 来自： 中国浙江嘉兴

回帖奖励 +10 点三维币

本帖最后由 woaishuijia 于 2015-12-1 12:13 编辑
4 ]; x- T$ ?2 k! h7 C  g+ {$ T; E2 Q/ Z; I' O; B% O
缴作业啦！3 `' ]6 [+ G. n  [3 r
11月.png 5 z& k& W- H) R* F! k  Y

" O( A- v1 O! S; {' b( H& n; H, ?

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

tangdaoliang
发表于 2015-11-30 15:43:58 | 显示全部楼层 来自： 中国重庆
本帖最后由 woaishuijia 于 2015-12-1 12:09 编辑
( t2 d5 ^$ W* j! g. J$ w& c

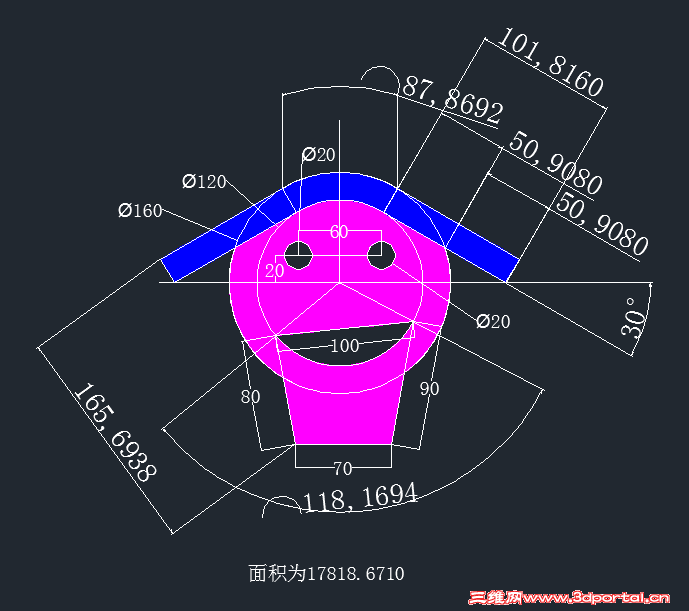

+ }+ m3 o/ ], t好久没练习了，交哈作业。
0 e  M( B9 w( r/ |# B- O 11.PNG
. t. [. C) ~( H& p

11.rar

124.77 KB, 下载次数: 3

评分

参与人数 2三维币 +20 收起 理由
2005llnn + 10 五等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

eastking1111
发表于 2015-12-1 12:41:59 | 显示全部楼层 来自： 中国四川绵阳
楼主 我帖子的右下角不是通过软件把面积算出来了么？17818.6707

点评

woaishuijia
已改正  发表于 2015-12-1 13:12
回复 支持 反对

举报

我爱用acad
发表于 2015-12-1 13:24:21 | 显示全部楼层 来自： 中国陕西西安

回帖奖励 +10 点三维币

eastking1111 发表于 2015-12-1 12:414 O3 i/ N, R. w5 Z% G1 K! d3 Q% M
楼主 我帖子的右下角不是通过软件把面积算出来了么？17818.6707

+ L* F0 N, l% G7 d3 O' c' _正想请教，“陷阱好多”是指的什么？
回复 支持 反对

举报

eastking1111
发表于 2015-12-1 16:51:06 | 显示全部楼层 来自： 中国四川绵阳
我爱用acad 发表于 2015-12-1 13:24
6 z- h5 y* b( B4 Y1 p/ ^* ~正想请教，“陷阱好多”是指的什么？

! V/ f  X$ O9 i第一次作图的时候想当然以为切和中点了，最终做出来与原图有差异，开始想简单了。
回复 支持 反对

举报

oxm44
发表于 2015-12-1 18:07:18 | 显示全部楼层 来自： 中国江西南昌

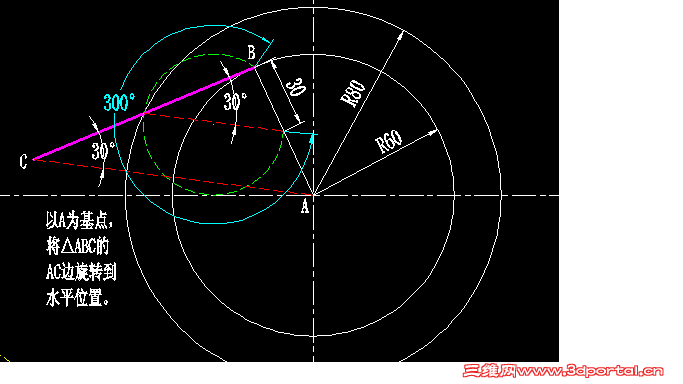

xuchaohui 发表于 2015-11-25 11:52# d; a: O! J' e" W
a却是始终找不出精确解的解法。50.9079...........逼近了半天不过看这个轨迹好像有2个解。待大神们的解答。
; W' H: h9 G- T; s  M- S4 [! t0 ]

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 技术讨论

查看全部评分

回复 支持 反对

举报

我爱用acad
发表于 2015-12-1 18:59:54 | 显示全部楼层 来自： 中国陕西西安
eastking1111 发表于 2015-12-1 16:51
1 b, w  a/ ~3 ^. `$ e3 p. s, J$ w第一次作图的时候想当然以为切和中点了，最终做出来与原图有差异，开始想简单了。

1 c- C) `( d! i( Y  Z, b( e我一开始也差点这样看，后来仔细看台题目才反应过来
回复 支持 反对

举报

我爱用acad
发表于 2015-12-1 19:05:04 | 显示全部楼层 来自： 中国陕西西安
oxm44 发表于 2015-12-1 18:07
2 Y4 ]' w$ c$ J# E# `
大师再把下半作图方法一并发上来吧，我想了好长时间也没有好方法
回复 支持 反对

举报

下一页 »
发表回复
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 注册

本版积分规则


Licensed Copyright © 2016-2020 http://www.3dportal.cn/ All Rights Reserved 京 ICP备13008828号

小黑屋|手机版|Archiver|三维网 ( 京ICP备2023026364号-1 )

快速回复 返回顶部 返回列表
