三维CAD实例教程：如何用中望3D设计瓶子（上篇）

Abby001

# m* m6 q4 }( S8 {- F# H; n

本文关键词：三维CAD  中望3D  瓶子  教程

4 _$ }+ ]# a7 a& J& S9 x# {& X

       在日常生活中，我们会发现身边会有花瓶、酒瓶等各种各样的瓶子，它们形状各异，各具特色，可能普通人不会好奇这些瓶子是怎么设计而来的，但作为产品设计师，或者三维CAD软件设计爱好者，想必对这个瓶子的设计过程会很感兴趣的。本次的实例教程，我们将以一个常规的瓶子作为实例，向大家介绍如何使用中望3D，来完成这个瓶子的设计。

       下图是我们本次要设计的成品最终效果图，对于很多软件来说，设计这个不会太容易，尤其是以实体建模为主的三维软件，就更难快速的建模。

图1 瓶子的成品最终效果图

: M1 J1 l; O) H: n5 e& ^

       第一步：建立椭球体

       我们第一个建模思路和其它软件不一样，我们先做一个椭圆的实体。

       椭球体中心在“绝对零坐标”上，尺寸为：

       X轴长度 = 80

       Y轴长度 = 50

       Z轴长度 = 200

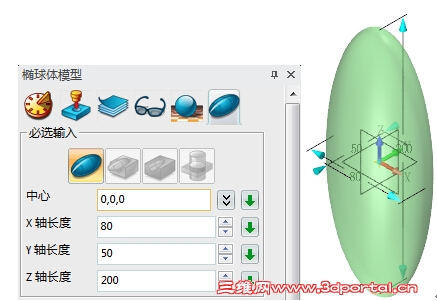

图2 建立椭球体

       第二步：进行图层改名

       把“图层Layer0000”改名为“01-瓶身”。

       我们知道，很多软件是没有图层的，有图层的软件，图层名字还不能使用中文命名，非常的不方便。对此，中望3D完美地解决了这个问题，在设计的过程中，我们可以充分的使用图层去管理。

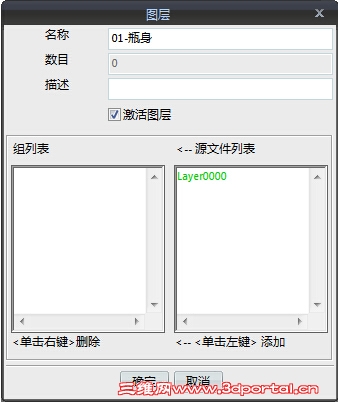

图3 图层管理界面

& H) x- }2 z' ^5 k* }% M

       第三步：新建图层

       新建图层“02-辅助基准面”，并激活该图层。

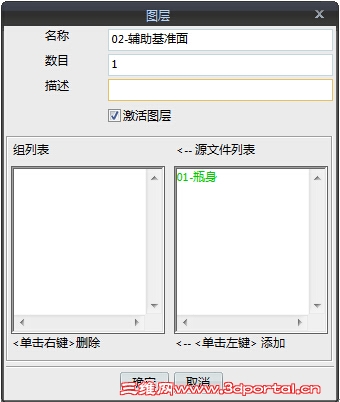

图4 新建“辅助基准面”图层

6 o5 z1 v# ~4 b* T& F6 B! Q5 g

       第四步：创建辅助基准面

       偏移复制“XY基准面”，偏移距离分别为“85”和“-60”各做两个基准面，把他们放置在图层“02-辅助基准面”里。

       双击图层“02-辅助基准面”，隐藏和显示图层中的辅助基准面，展示通过图层的关闭和开启来控制对象的隐藏和显示功能。

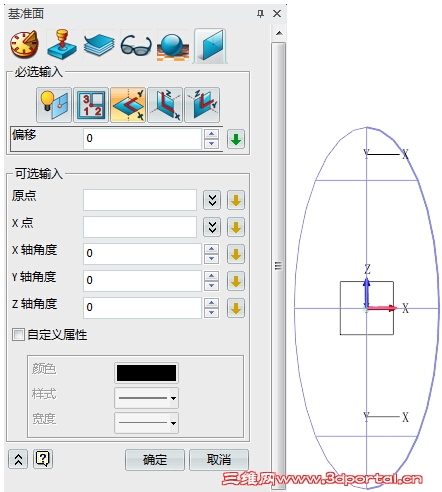

图5 创建辅助基准面

       第五步：修剪瓶身

       使用“平面2”为修剪面修剪椭球体瓶身。

图6 修剪瓶身

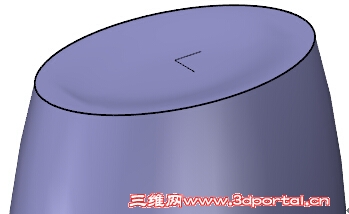

图7 翻转的效果图

" ?  x: r) k% \5 D

       第六步：瓶底变形

       使用“由指定点开始变形实体”命令，进行相关设置：凹进去“3mm”，影响为“50”。

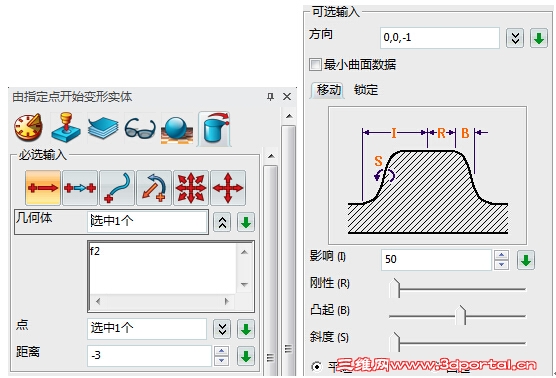

图8 瓶底变形操作

       通过中望3D的变形功能，我们非常快速地把复杂的底部完成了。

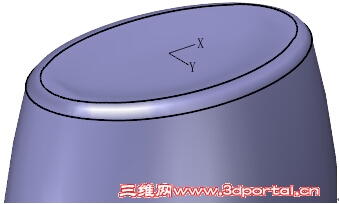

图9 完成底部的变形操作

       第七步：瓶底倒圆

       用中望3D的倒圆角功能，对瓶底进行倒圆，倒圆设置为：“3mm”。

图10 完成瓶底倒圆

: e1 S) L/ \" c/ _# {8 n. m; K8 {

       第八步：球体切除

       以“平面1”原点为插入点，球体直径为“60mm”，通过布尔减运算获得我们想要的形状。

图11 球形操作界面

图12 完成球体切除

       第九步：建立圆柱体瓶口

       通过圆柱体模型功能，进行如下设置后，建立圆柱体瓶口：

       中心位置：“平面1”原点

       半径：15mm

       长度：30mm

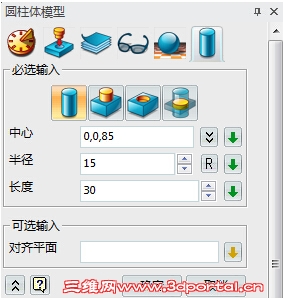

图13 圆柱体模型设置界面

图14 圆柱体瓶口创建效果图

* Q* d9 x* S% f  {0 x0 n: e* L

       第十步：删除面

       把上面做的圆柱体的面和瓶身上面的球面删除掉。

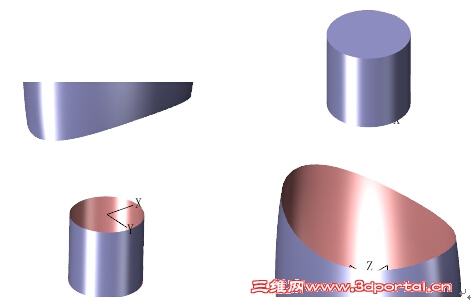

图15 删除面后的效果图

7 p9 L) \1 a8 c( Y: ^% ]

       第十一步：放样曲面

       使用“放样”功能，把圆柱体和瓶身连接在一起，连续方式选择为“相切”即可。

图16 放样曲面

图17 放样曲面设置界面

& m0 X' r( s- L: D+ e  F5 q$ i

       按照上述的设计思路和操作步骤，我们就能轻松快捷地获得瓶子的瓶身模型了。

图18 瓶身模型

% i: Z0 S" |6 ]# o; J

       既然已经完成了瓶身的建模工作，那么接下来就是对瓶子造型中的一些细节进行完善。

       欢迎继续关注【实例教程：如何用中望3D设计瓶子（下篇）】。
