flyfishe 发表于 2015-11-4 14:470 m4 Z9 [$ L7 \/ M7 | 不懂,为啥子尺寸线要覆盖中心线?
KCKK 发表于 2015-11-4 14:452 I8 b5 N- T0 ?* W" j7 L5 v 用了2016,现在尺寸线还是不能覆盖中心线。
何笑我 发表于 2015-11-5 08:17 ! n L z6 W2 y郁闷,那画轴还是不好办呢
何笑我 发表于 2015-11-5 08:15" J; B9 i( Q1 n2 t! T0 r- a' S 标注的尺寸覆盖中心线,根据国标中心线不能穿过所标注的尺寸
flyfishe 发表于 2015-11-5 10:50, _$ |$ V0 f6 [8 H 不懂你的意思,请截个图说明
阿帕奇 发表于 2015-11-5 08:47 # O- k7 k. a* T" p* ~可以偏置尺寸文字
寂静天花板 发表于 2015-11-5 09:31& |( B9 M8 m2 Q) {. c/ P 每年的十大用户热点看不到楼主这项需求,十大热点要想成为solidworks的正式功能,都需要日后几年,更何况楼 ...

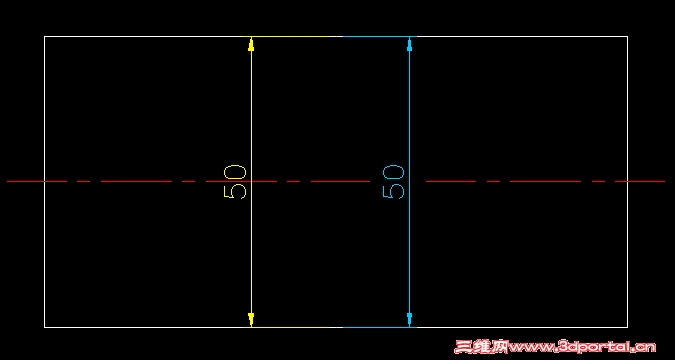

keilei001 发表于 2015-11-5 12:437 w9 y; v6 w+ C& i# i 不难理解的啊,比如左边黄色的这个标注就是不符合标准的。
何笑我 发表于 2015-11-5 12:52 6 p* h- M+ Y1 x就是这个意思,从用solidworks就有这个问题,估计近几年改不了,看来老外关于取消工程图的理念还是挺有市 ...
keilei001 发表于 2015-11-5 12:43 t- T, ?2 }+ x7 w7 K3 d w 不难理解的啊,比如左边黄色的这个标注就是不符合标准的。
keilei001 发表于 2015-11-5 13:04/ h1 S6 B( I x( `# [: Z7 n 二维草图变三维图,再从三维图变二维工程图,还要根据二维工程图加工为现实的零件。 ! u. f. a* ~, E' [3 U! Q我觉得这个过程就是 ...
flyfishe 发表于 2015-11-5 16:37$ C2 C5 i# j# [7 I, b* I 我们一般是用三维加工的,二维就是看个公差而已
何笑我 发表于 2015-11-5 12:43$ O0 N- o( f8 Q9 K4 n 一直都是这么干的,就是看着不好看,要是带公差的弄不好还得挪到外面
阿帕奇 发表于 2015-11-5 16:42 * V* I, r; Z+ G0 A# f按标注要求,尺寸一般是要求在图形外的,但是在装配图里标配合尺寸,会时常遇到你说的现象
ga7zm 发表于 2015-11-6 10:45 8 c7 T* A4 H8 y实在避不开,可以用两段中心线代替的,原来很多二维软件遇到这个问题也是人为把中心线打断的。
何笑我 发表于 2015-11-6 09:45 ; [ g% R% T( X4 l( ^这方面的要求还真没注意,有具体的问题说明吗,轴类的零件也要求放外面吗
