[3D/建模技巧] 三维CAD难上手?快来中望3D体验即学即用!

[复制链接]
发表于 2015-10-20 16:11:09 | 显示全部楼层 |阅读模式 来自: 中国北京

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 Abby001 于 2015-10-20 16:13 编辑
: ], @* {8 V. l# N- f+ X- W) @1 P7 s  _% Z, R
本文关键词:三维CAD 中望3D 边学边用定制
2 I6 y* Z+ L+ ?) T. c2 p" G
       在新行业趋势的推动下,制造企业需要通过转型升级来提升自己的核心竞争力。其中,CAD设计软件从二维到三维的升级,也是企业转型升级的重点内容之一。然而,不少企业担心,CAD软件从二维平面升级到三维建模,除了软件的投入成本,还会有更大的学习成本。一般情况下,企业引进新的软件后,要么招聘新的设计人员,但原有的人才资源会造成一定浪费;要么通过对原有的工程师进行系列的培训,直到确保他们能掌握软件的操作,而这存在着明显的时间成本。
       如何让设计人员快速上手并熟练地应用新的三维CAD软件呢?中望3D推出边学边用学习教程——“手把手教学式”功能详解三维CAD教程,有效帮助设计人员在短时间内熟悉并掌握软件的操作,从而降低企业引进新三维CAD软件的学习成本。设计人员不再受限于传统的学习模式,无需一边操作软件一边切换视频,而是直接在中望3D软件环境中学习三维CAD操作。同时,还能够制定专属自己的三维CAD设计课程,即时记录自己的学习进度和需克服的难点。
       下面为大家介绍下中望3D这个内置教学系统的情况。
& N5 k; j6 d1 `
一、中望3D“边学边用”系统,学习互动更灵活
       一般三维CAD软件的“帮助文件”中,只有文字和图片的说明,缺乏与软件互动的模式。而中望3D内置的教学系统,能够直接在软件操作界面中显示指引步骤,告诉你需要做什么,然后根据提示直接编辑图纸,这样保证你在使用基础的中望3D命令构造和记录零件过程中都能得到全程指导。
0 L+ S5 Z7 F" H. J$ a. a
二、“边学边用”实例教程
       中望3D内置的教学系统,能够让初学者轻松上手,即学即用。下面将结合视图为大家介绍下操作情况。

7 [  L0 {% V, t; |" m8 P

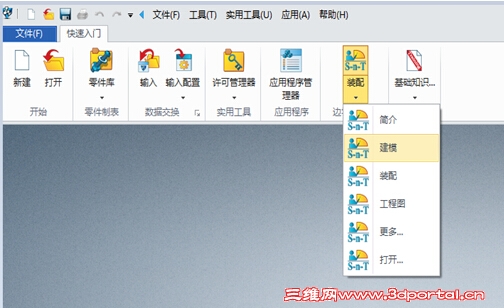

       1、 打开软件,进入“快速入门”界面,点击“边学边用”选择“装配”,会弹出如下界面。
图/边学边用——装配
       2、可以看到界面中关于“边学边用”的一些简介和注意事项。点击右键跳到下一步。
图/边学边用——简介

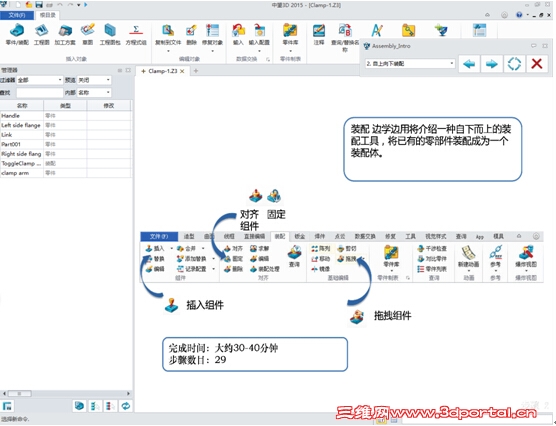

       3、系统会介绍如何将已有的零部件装配成一个装配体,如下图所示。
图/装配工具栏
       4、右键下一步,会出现将要创建的装配图和操作建议。
图/将要创建的配件和建议
       5、继续右键,进去下一步,此时是在装配选项界面,系统将会出现操作的步骤,初学者只需要按照提示的步骤,即可完成相应操作。
       以下是后续的系列操作界面视图:

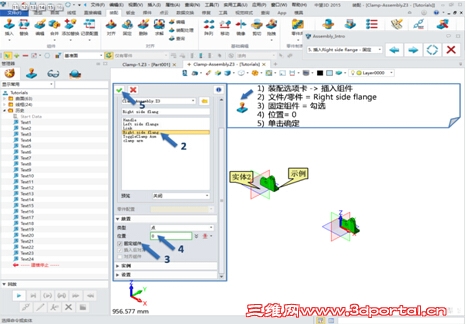

       步骤1:插入Right side flange_固定

- Q  q6 N# e3 B9 c+ R2 e+ ^

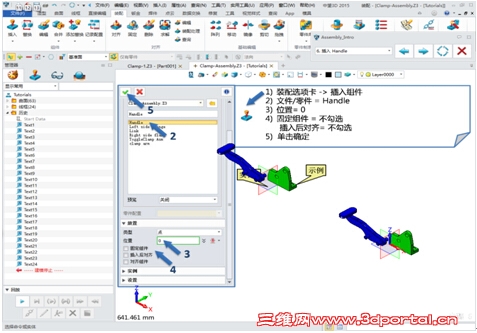

       步骤2:插入Handle

" @& f* S1 o% ?* d- S1 ^" i0 g
      步骤3:了解对齐命令浏览

- p2 M- r: w0 i' A/ H
      步骤4:对齐Handle to Rt Flange

. N$ l- o8 B6 o) G5 B2 Z

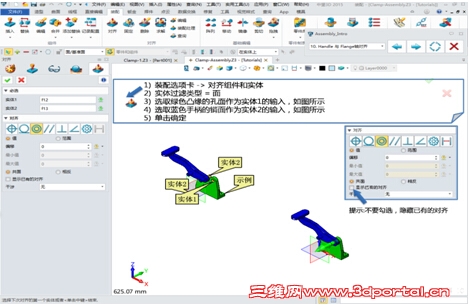

      步骤5:对齐Handle与Flange轴
- @! a+ t. H, Y$ Q! B7 H/ J' b

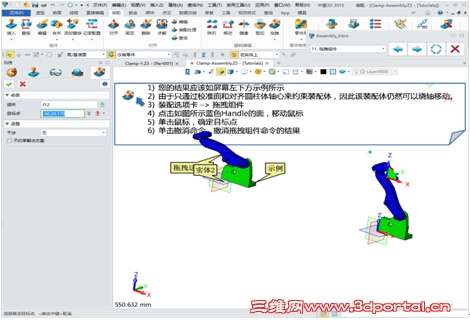

      步骤6:拖拽组件

8 G0 U# }2 R* s" g  M6 j
       步骤7:插入Clamp Arm组件

; @, p5 {$ K! g
      步骤8:Clamp Arm与Flange对齐
) Y' z4 X; q1 J: ?1 d& Z! Q

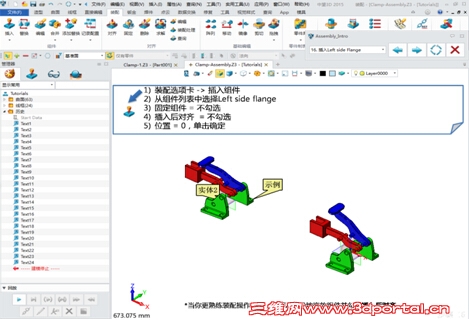

      步骤9:插入Left side Flang

6 b) N4 o- J6 d. d  T

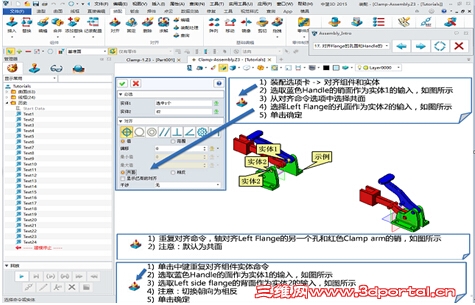

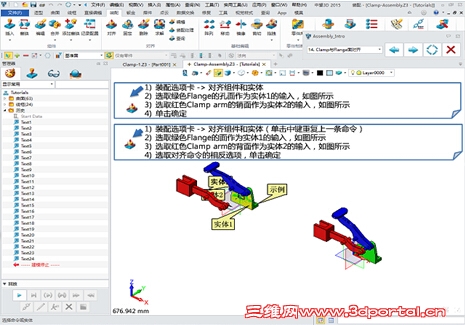

      步骤10:重复对齐命,令对齐Flange和Clamp Arm

( d8 @- q. }  I8 s
      步骤11:插入Link并对齐
2 c* @: @  |, a0 o9 J
      步骤12:拖拽组件。由于装配体组件间会相互交叉/干涉,组件并没有完全约束,因此需要进行下步操作,矫正对齐好的Link

8 Q9 b& `. ?! N) o9 _2 Z
      步骤13:使用角度对齐

$ s: D- r# U+ C- u3 T' v( A6 O

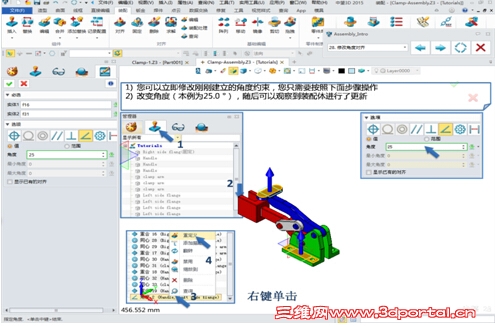

      步骤14:修改角度对齐,即完成了装配操作

6 U( n0 H( F. ?
三、定制企业内部培训教程,高效、全面延续设计资产
       中望3D“边学边用”功能除了可以帮助初学者更系统、快速地掌握三维CAD设计,还能够结合企业自有的设计资源(如图纸、标准等),通过中望3D内置的教学系统(如下图所示),定制出系列的培训教程,供后续加入企业的员工学习,既学习三维CAD设计,又掌握企业设计思路,保证新员工快速上岗,实现企业资源最大化。
4 u1 K  M+ m. f& T7 |& H0 M* |- L

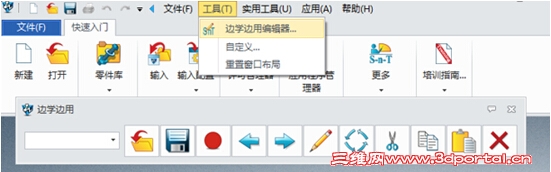

图/中望3D边学边用编辑器界面

' M+ O: v9 }# z( Y
       除了上述中望3D的内置“边学边用”教学系统之外,如果你需要了解更多三维CAD/CAM软件中望3D的教学资源,可通过以下链接下载更多视频教程:http://www.zw3d.com.cn/service/list-67.html

: n. d1 @1 M0 O$ x9 A' d
