SW放样命令如何使用

trc5898

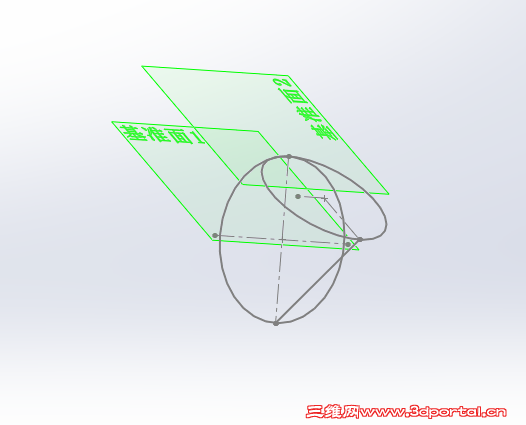

请教哪位帮忙看下下面的草图能用SW放样生成实体

lhl2008

按照对称的一半做，就好做一些！
% F) v, o$ B* ?& p

" v/ `1 @1 k$ ~  D

txz1314

是这样的吗

danilso

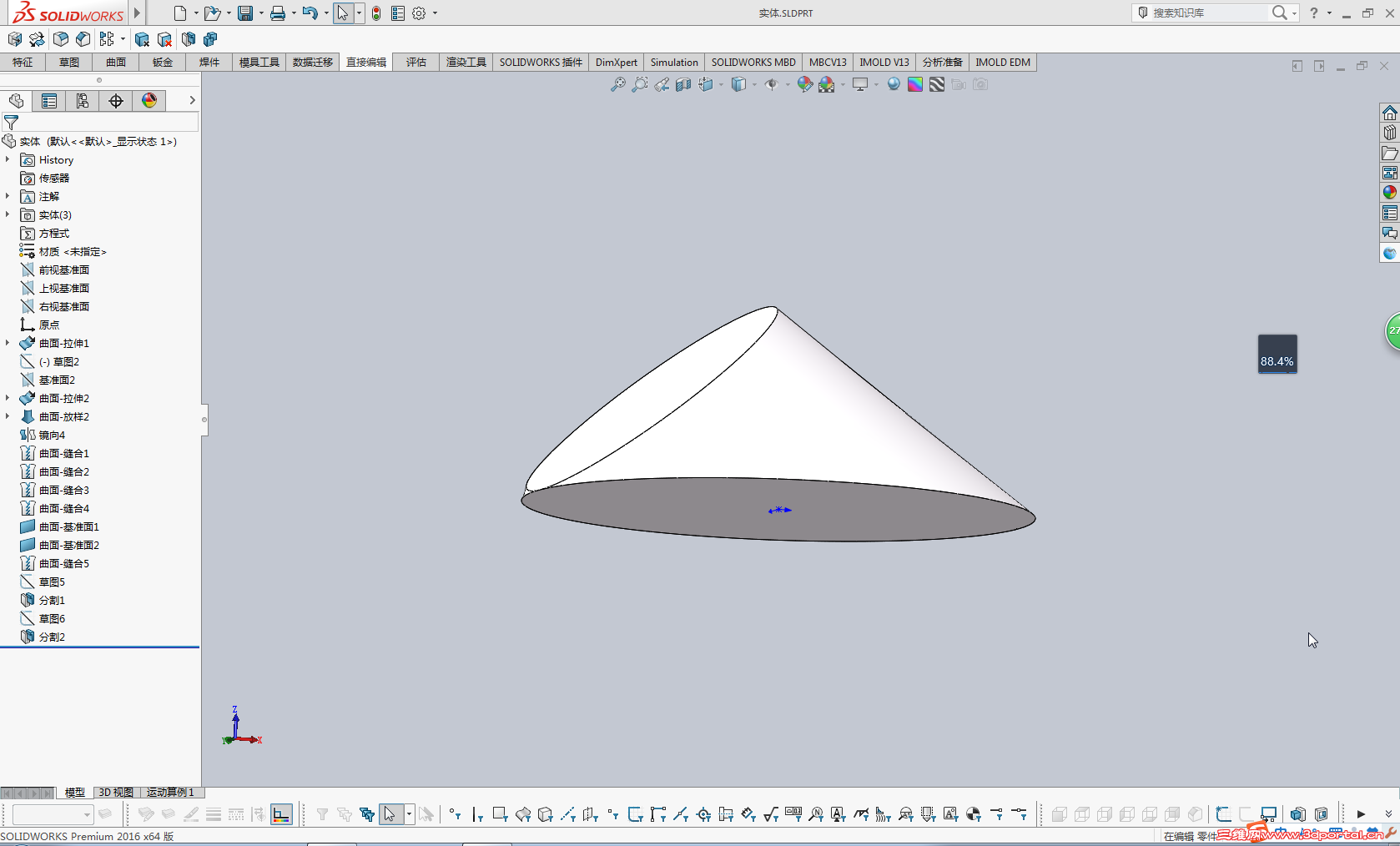

不知这有什么困难？？？
4 T5 h; x* ]& b7 }5 }6 }! M; g
$ y2 C2 Z7 X4 p. F6 a" [; r; `
2 V( c7 b% u' l( ]

0 K7 ]' e; Q* M% u/ y: `  U. \
* w+ X4 n$ C/ @- s4 y2 P' ~
) l) _, J( O3 l
) n# k( p& U' q( y' _7 e! Q

trc5898

txz1314 发表于 2015-10-15 10:11
是这样的吗

弯管.zip (63.74 KB, 下载次数: 2)

2015-10-15 10:36 上传

点击文件名下载附件
这是我画的图，你帮看下，轮廓线是正圆，麻烦你了谢谢！

trc5898

txz1314 发表于 2015-10-15 10:11
( }3 d( j, @# S, n6 h: U. r是这样的吗

我用的是SOLIDWORKS2012

trc5898

txz1314 发表于 2015-10-15 10:11
8 C. M. X, b! b  ?" _0 ?是这样的吗

刚才发的文件不对，这个是，用放样命令时，显示“重建模型错误，无法完成放样特征操作”，不知啥原因，麻烦各位
帮我看下，多谢！
8 X8 b' A  J$ }

啥都没准

danilso 发表于 2015-10-15 10:26
+ c& r3 I6 S. @9 j不知这有什么困难？？？

danilso 大湿一出

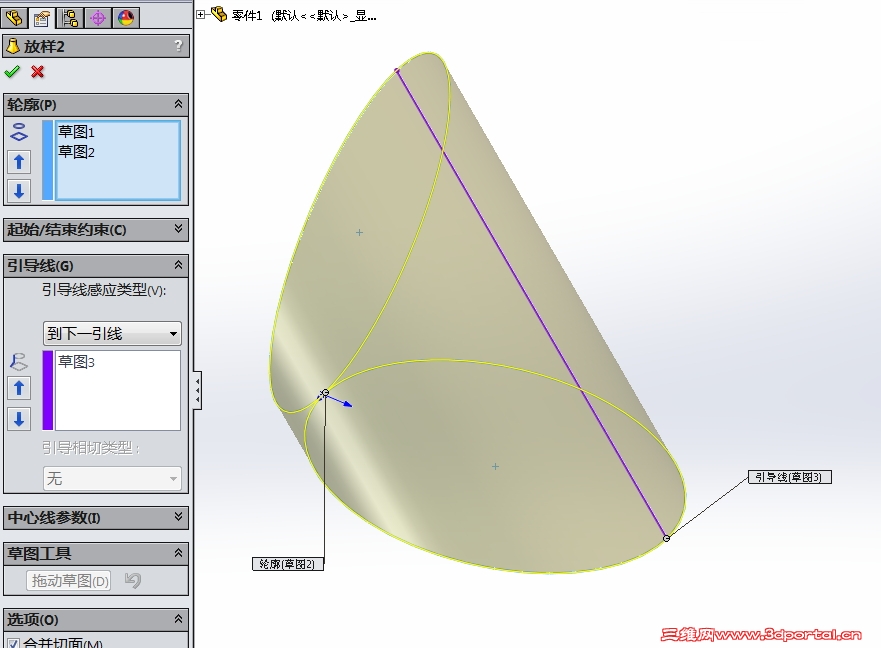

$ h8 b+ M! K' n6 h                   .-' _..`.
                  /  .'_.'.'
0 V/ t- Q8 W: H9 H                 | .' (.)`.
                 ;'   ,_   `.
, B8 l7 a$ g  v9 \/ v) W .--.__________.'    ;  `.;-'
|  ./               /
! ~$ S4 O( t9 T6 d% m  P|  |               /
`..'`-._  _____, ..'
; f" ?  K- @& a& x     / | |     | |\ \
3 b; O5 b1 l* P; l8 v9 q) j8 j    / /| |     | | \ \
( b8 B, z6 d# ]! X   / / | |     | |  \ \
  /_/  |_|     |_|   \_\
7 y6 M# N# e+ ^+ M2 _! } |__\  |__\    |__\  |__\

方外有圆

应该是两个圆的边线重合了

lhl2008

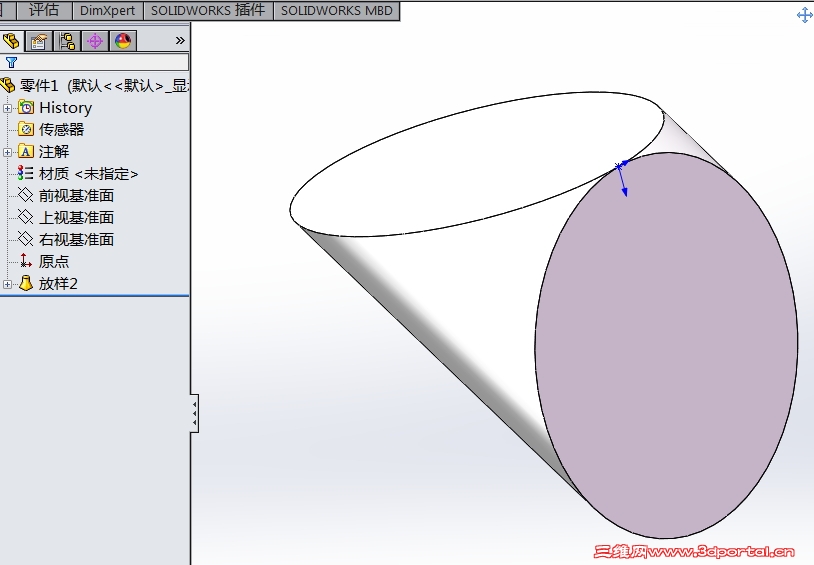

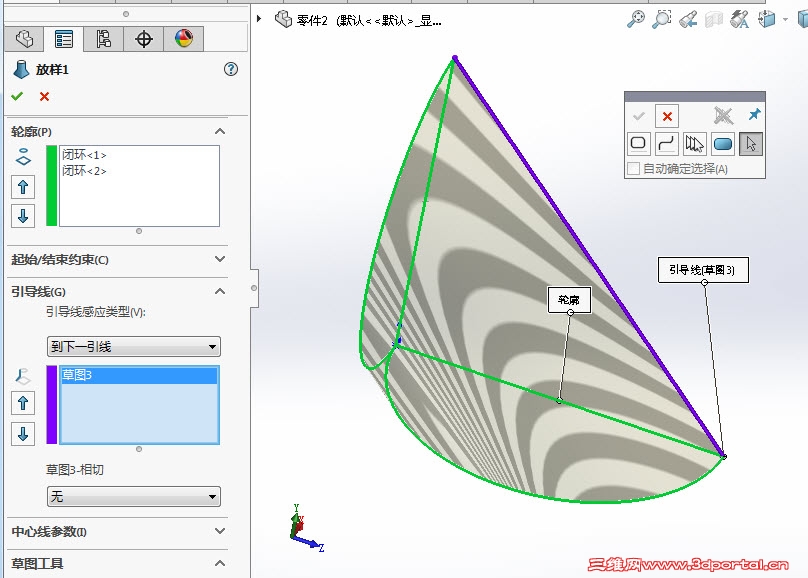

像这种整园在一点重合，用整园放样来做是不能成功的！但是，如果给定很小的间隙，放样才能成功，像danilso的做法，应该是有间隙的。
0 ^) ~4 d  ?$ _/ x

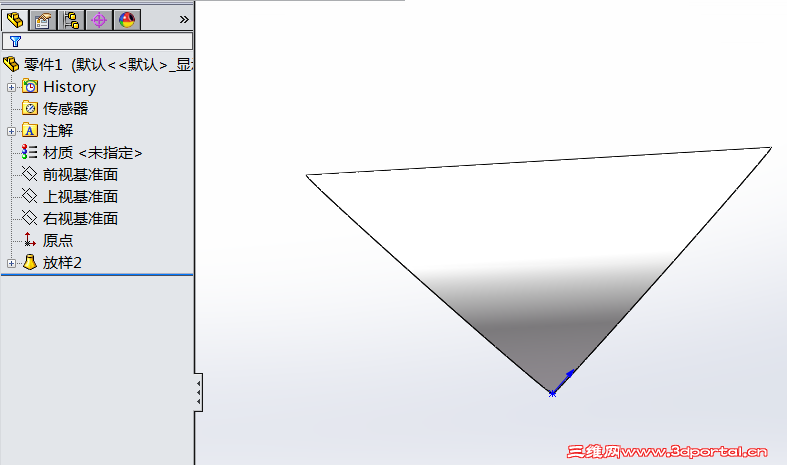

. k& n1 \: x5 E$ }" ?" f. b: v而如果将其按对称分成两半，只放样一半是没问题的。将轮廓做成三角形或重合点处的轮廓不连续（也就是有拐点），进行放样也是可以的。
/ R, t8 c! T9 r, t& ?) }# j
所以说，放样的轮廓可以有重合点，但在重合点处的轮廓不能连续，否则，放样不会成功！

trc5898

方外有圆 发表于 2015-10-15 13:53
5 c" c( ]8 Z( d9 l1 V, r! [% Q; v9 i应该是两个圆的边线重合了

+ [3 E6 r$ k4 s! k2 k' s& S是重合了，重合后放样出不来吗
3 O- p4 q" G1 U# R. \# _: N1 t

trc5898

多谢各位的指点！谢谢！
