solidworks工程图圆弧角度标注

zhenghua235 · 发表于 2015-10-8 10:11:18

您需要登录才可以下载或查看，没有帐号？注册

x

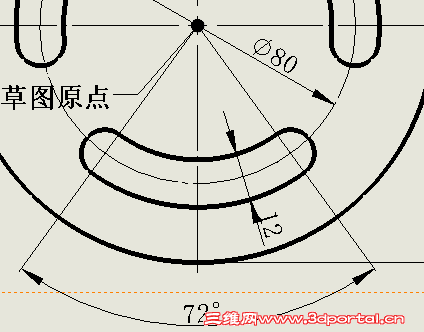

在solidworks工程图标注圆弧角度怎么标。如图72°

zhenghua235 · 发表于 2015-10-8 14:30:44

寂静天花板发表于 2015-10-8 14:252 L' _9 t9 k% c4 @0 o7 t& i( e
在建模阶段，使用槽口草图工具建立草图，则自动标注角度，出工程图是使用模型项目引用这个草图标注。

但是我不用槽口草图工具，用等距实体，那个角度怎么标注？

啥都没准 · 发表于 2015-10-8 15:37:52

二楼正解……

无边际 · 发表于 2015-10-8 16:34:22

本帖最后由无边际于 2015-10-8 17:26 编辑

办法多得很，比如做辅助线。画两条中心线，（你的图中本来就有了，唯一的是要定义好关系以保证与三维联动。），然后直接标注两条中心线的距离。
Solidworks的尺寸标准也可以直接通过三点来标注角度。
