这个螺旋线怎么画

ranhlong · 发表于 2015-9-8 14:29:26

您需要登录才可以下载或查看，没有帐号？注册

x

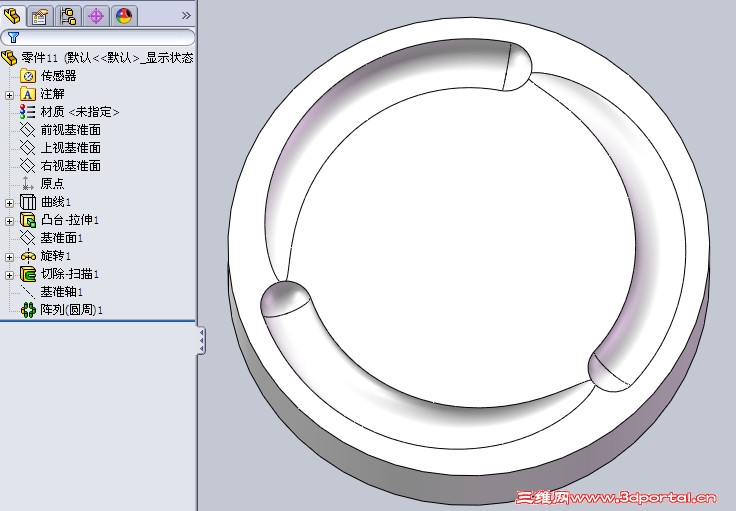

各位请教一下这个图该怎么画，就画螺旋槽就行。谢谢

rockmanx01 · 发表于 2015-9-8 15:05:45

按照给的几个点按照给定直径画圆然后连接起来就可以了

ranhlong · 发表于 2015-9-8 15:07:24

rockmanx01 发表于 2015-9-8 15:05- H3 g: k1 i/ o* q# G5 y0 ]. L5 |
按照给的几个点按照给定直径画圆然后连接起来就可以了

那样链接起来不光滑撒，我觉得应该是一个螺旋线。能否上一张图看看

heat_ice2000 · 发表于 2015-9-8 15:14:25

本帖最后由 heat_ice2000 于 2015-9-8 15:16 编辑

大圓尺寸看不清楚.
螺旋槽是圓弧底還是平底.

ranhlong · 发表于 2015-9-8 15:16:43

heat_ice2000 发表于 2015-9-8 15:14
5 Z: \; T; D* z& ^- y# [+ h大圓尺寸看不清楚.
0 b3 g- J& |/ ^' `- E# j: z9 b螺旋槽是圓弧底還是平底.

38.5的外径

heat_ice2000 · 发表于 2015-9-8 15:20:26

ranhlong 发表于 2015-9-8 15:163 e% y6 p: {- l- N8 e# X+ c+ L
38.5的外径

螺旋槽是圓弧底還是平底.
等徑或隨深度變半徑.

ranhlong · 发表于 2015-9-8 15:24:17

平底，随着螺旋线的延展，深度也在变化

ranhlong · 发表于 2015-9-8 15:24:48

heat_ice2000 发表于 2015-9-8 15:20' z* f* k' g( T, s
螺旋槽是圓弧底還是平底., y' T0 \6 ~/ X" j3 w
等徑或隨深度變半徑.

平底，随着螺旋线的延展，深度也在变化

heat_ice2000 · 发表于 2015-9-8 15:27:14

起始圓直徑

ranhlong · 发表于 2015-9-8 15:32:34

heat_ice2000 发表于 2015-9-8 15:20
) E2 V6 n1 |/ D C/ l r' O螺旋槽是圓弧底還是平底.1 s" E% r/ i+ N' `; e
等徑或隨深度變半徑.

底部是圆底，就是球头刀在加工

heat_ice2000 · 发表于 2015-9-8 15:34:57

ranhlong 发表于 2015-9-8 15:32/ F0 f9 o9 B9 f* V/ P' C
底部是圆底，就是球头刀在加工

那就不是平底而是圓弧底,且是等徑.
起始圓直徑多少

ranhlong · 发表于 2015-9-8 15:49:00

heat_ice2000 发表于 2015-9-8 15:340 V5 o' ^ ~+ n* ~, v( r+ z/ c
那就不是平底而是圓弧底,且是等徑.9 \0 ?, r4 s: w. r0 q
起始圓直徑多少

7的起始直径

heat_ice2000 · 发表于 2015-9-8 16:01:32

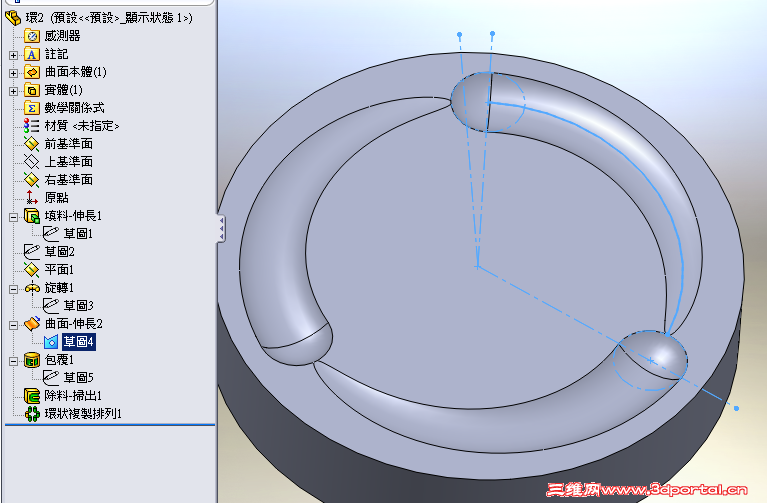

環2.rar (211.46 KB, 下载次数: 55)

ranhlong · 发表于 2015-9-8 16:07:26

heat_ice2000 发表于 2015-9-8 16:01

能保存一个2012的版本嘛

heat_ice2000 · 发表于 2015-9-8 16:09:42

是2013的.....

ranhlong · 发表于 2015-9-8 16:12:59

heat_ice2000 发表于 2015-9-8 16:09. `4 U$ r& d! ]) d7 Z- L) }; Y
是2013的.....

保存一个低版本的2012的，我是用的2012的版本。

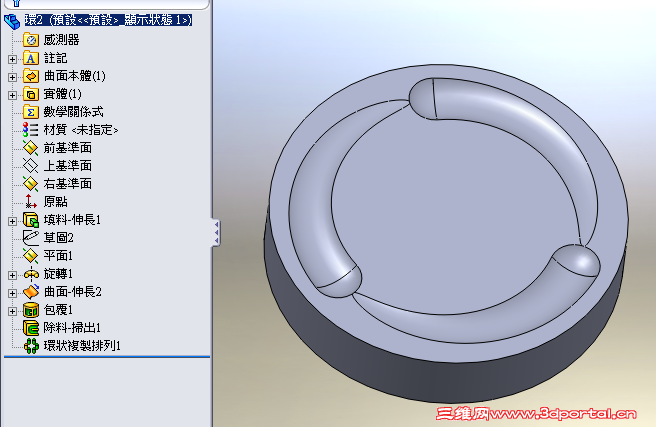

heat_ice2000 · 发表于 2015-9-8 16:16:55

只能轉x_t,樹會消失

環2xt.rar (74.3 KB, 下载次数: 14)

ranhlong · 发表于 2015-9-8 16:20:45

heat_ice2000 发表于 2015-9-8 16:095 |, f3 @. Y* h$ n! z
是2013的.....

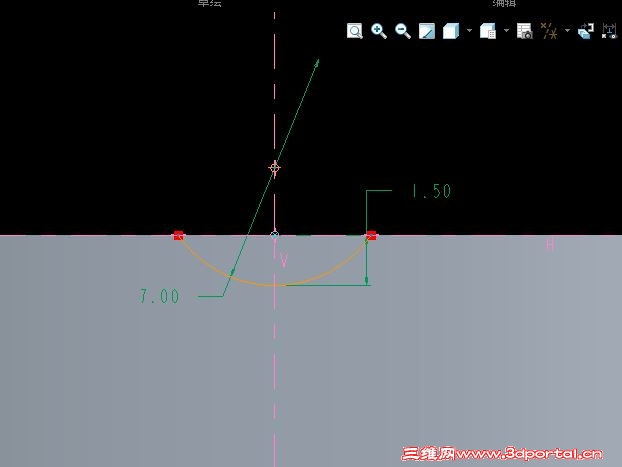

问问你的螺旋线是怎么画的呢

ranhlong · 发表于 2015-9-8 16:21:27

heat_ice2000 发表于 2015-9-8 16:092 q8 A4 u- v3 C4 k+ A! P. @# [! E+ G. |7 I
是2013的.....

吧你的命令展开一下截图看哈不

heat_ice2000 · 发表于 2015-9-8 16:25:45

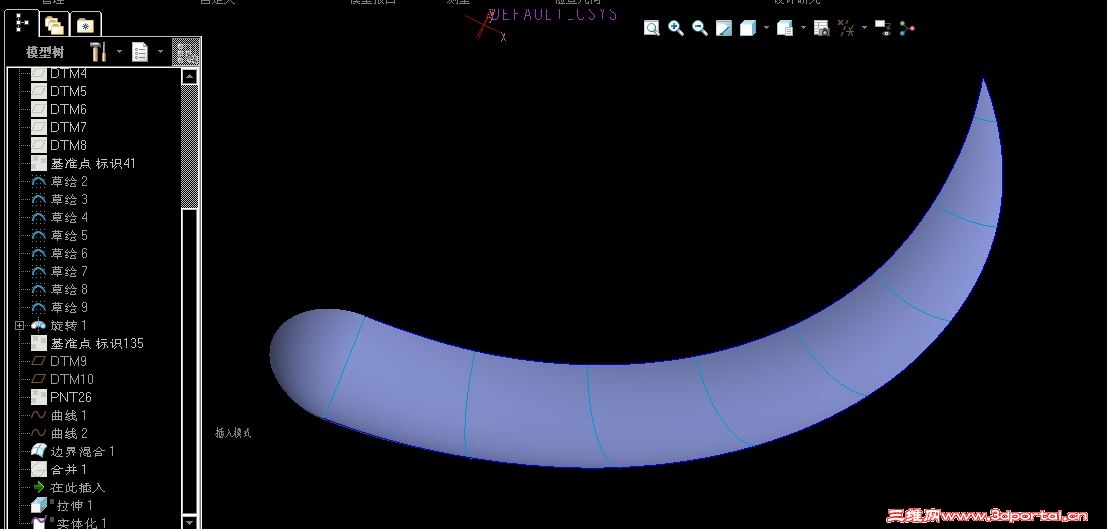

qwerabcd · 发表于 2015-9-8 17:25:32

用扣肉做的。

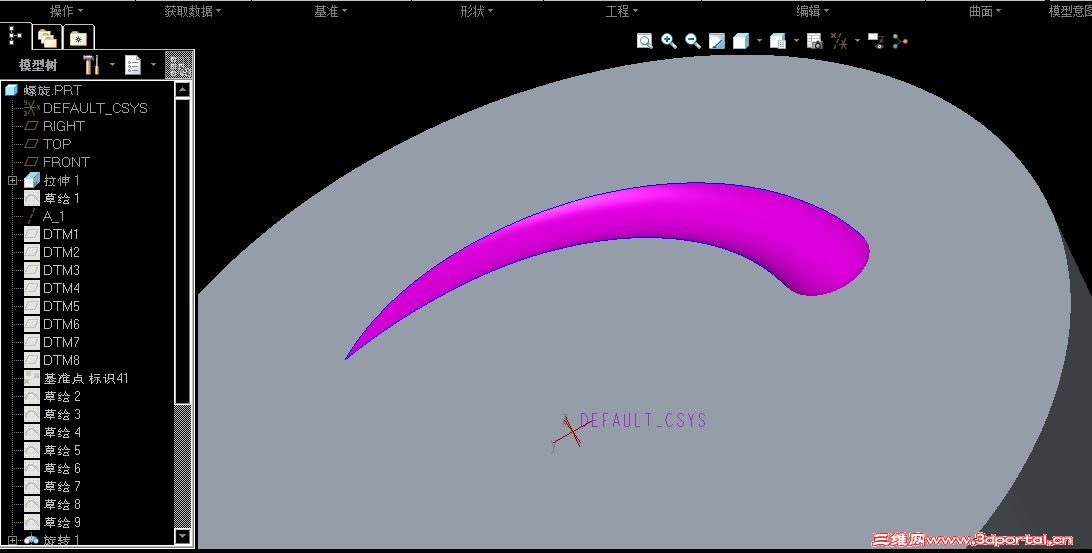

qwerabcd · 发表于 2015-9-8 17:30:33

gld123 · 发表于 2015-9-9 10:27:33

本帖最后由 gld123 于 2015-9-9 10:29 编辑

实体扫描.zip (462.07 KB, 下载次数: 30)

gld123 · 发表于 2015-9-9 15:59:08

三个慒的

fzhliang007 · 发表于 2015-9-10 09:29:49

参数驱动是不是可以满足要求？
