关于翻边攻丝和直接攻丝的问题

277095837 · 发表于 2015-7-21 20:48:34

您需要登录才可以下载或查看，没有帐号？注册

x

钣金上会制作螺纹孔，通常有两张方式，翻边+攻丝和直接攻丝

这两种有没有什么规定，国标要求等。优缺点。厚度为2mm的钣金，M4的螺纹，大家用翻边+攻丝，还是直接攻丝。

plc · 发表于 2015-7-23 10:18:25

请根据你的设计的联接强度和结构选择，满足使用要求即可

！章鱼！ · 发表于 2015-7-24 09:48:44

跟材料也有关系，铝的和刚的不一样啊，但是2MM直接攻丝还是薄了点吧

tangcarlos3d · 发表于 2015-7-24 09:59:04

与螺钉受力大小、所套牙的数量多少、受力性质（静力还是有振动）有关。一般是翻边后攻丝，也有焊接/铆接螺母而不攻丝。

277095837 · 发表于 2015-7-26 11:23:03

我也认为2mm的钣金M4直接攻丝有点薄，可是我们几个同行的同事说可以，无法说服他们，大家有么有这方面的国标规定呀

我爱用acad · 发表于 2015-7-26 12:27:20

最好是翻边后攻丝，螺纹强度有保障。

qianpin · 发表于 2015-7-26 15:20:28

用铆接螺母个人以为工艺简单，

！章鱼！ · 发表于 2015-7-26 22:26:41

277095837 发表于 2015-7-26 11:23
f7 \& H! z6 P5 r我也认为2mm的钣金M4直接攻丝有点薄，可是我们几个同行的同事说可以，无法说服他们，大家有么有这方面的国 ...

我们一般铝板厚要是螺钉大小的2倍，钢的是1.5倍

黄叶飘零 · 发表于 2015-9-24 18:42:14

！章鱼！发表于 2015-7-26 22:26' N" n E4 f/ N5 q2 R& I
我们一般铝板厚要是螺钉大小的2倍，钢的是1.5倍

如果是Q235的话，直接攻牙没问题的，我们电气箱经常这样弄

植保机械设计 · 发表于 2015-9-25 08:53:41

我们有很多薄钢板上，都是直接焊接螺母！

wlezec · 发表于 2015-10-11 10:29:42

钻薄点直接上

我爱用acad · 发表于 2015-10-11 19:19:10

wlezec 发表于 2015-10-11 10:29
* l' v p7 X- i. t$ N% E4 ?. L钻薄点直接上

木螺丝可以，一般的螺钉螺栓可能有困难。

keling0223 · 发表于 2017-3-19 13:05:20

设计手册上有：铝板厚要是螺钉大小的2倍，钢的是1.5倍

wfwling12 · 发表于 2017-4-15 10:38:19

受力不是关注点的时候，只关注定位的话可以直接攻丝。

影祥19811125 · 发表于 2017-10-27 16:38:46

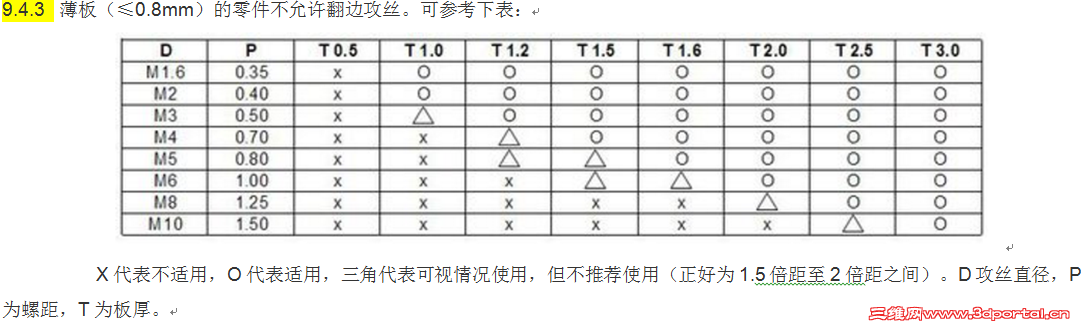

一般的参考

zlhing · 发表于 2018-1-10 18:45:11

影祥19811125 发表于 2017-10-27 16:38
! m7 H& g6 E8 q. `3 a一般的参考

板材上要有3圈以上的螺纹保证螺纹强度

		自动登录	找回密码
密码			注册

通知
