快速生成同类、相近零件的工程图

jinqin11 · 发表于 2015-7-10 22:12:17

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

已知零件11及工程图，相近零件22，
快速生成零件22的工程图

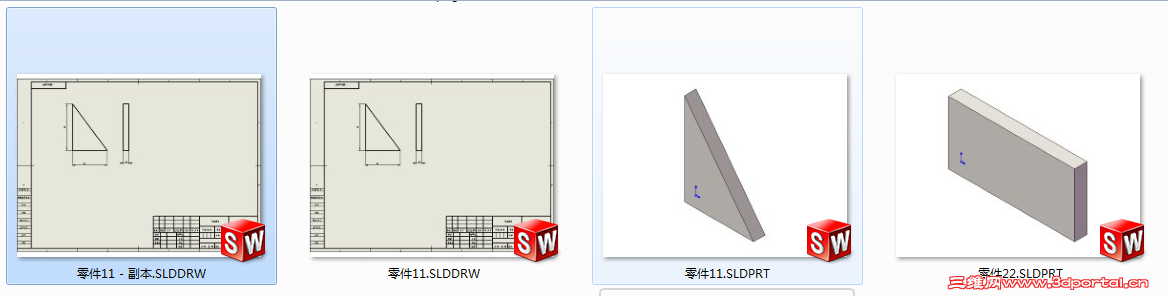

1，复制工程图11,

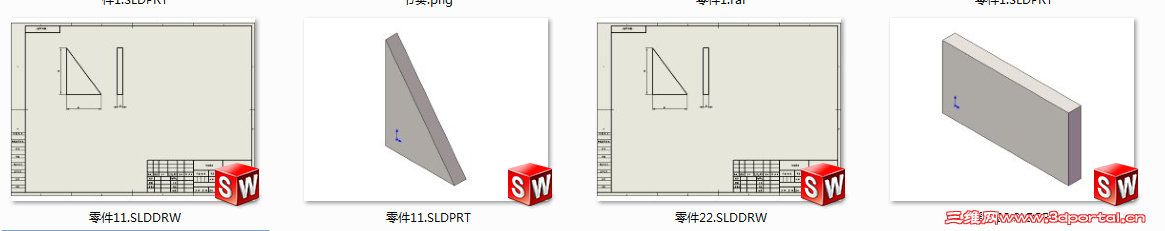

2，重命名复件工程图11为22

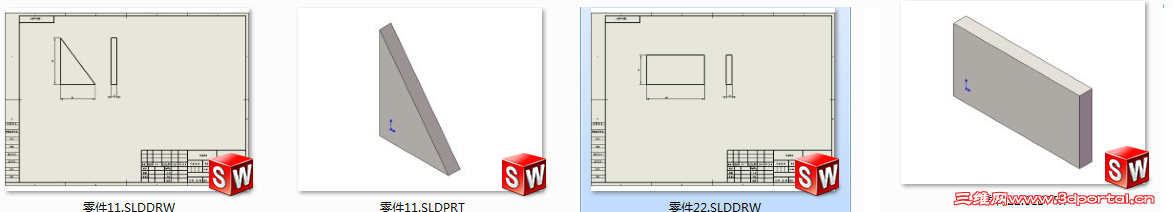

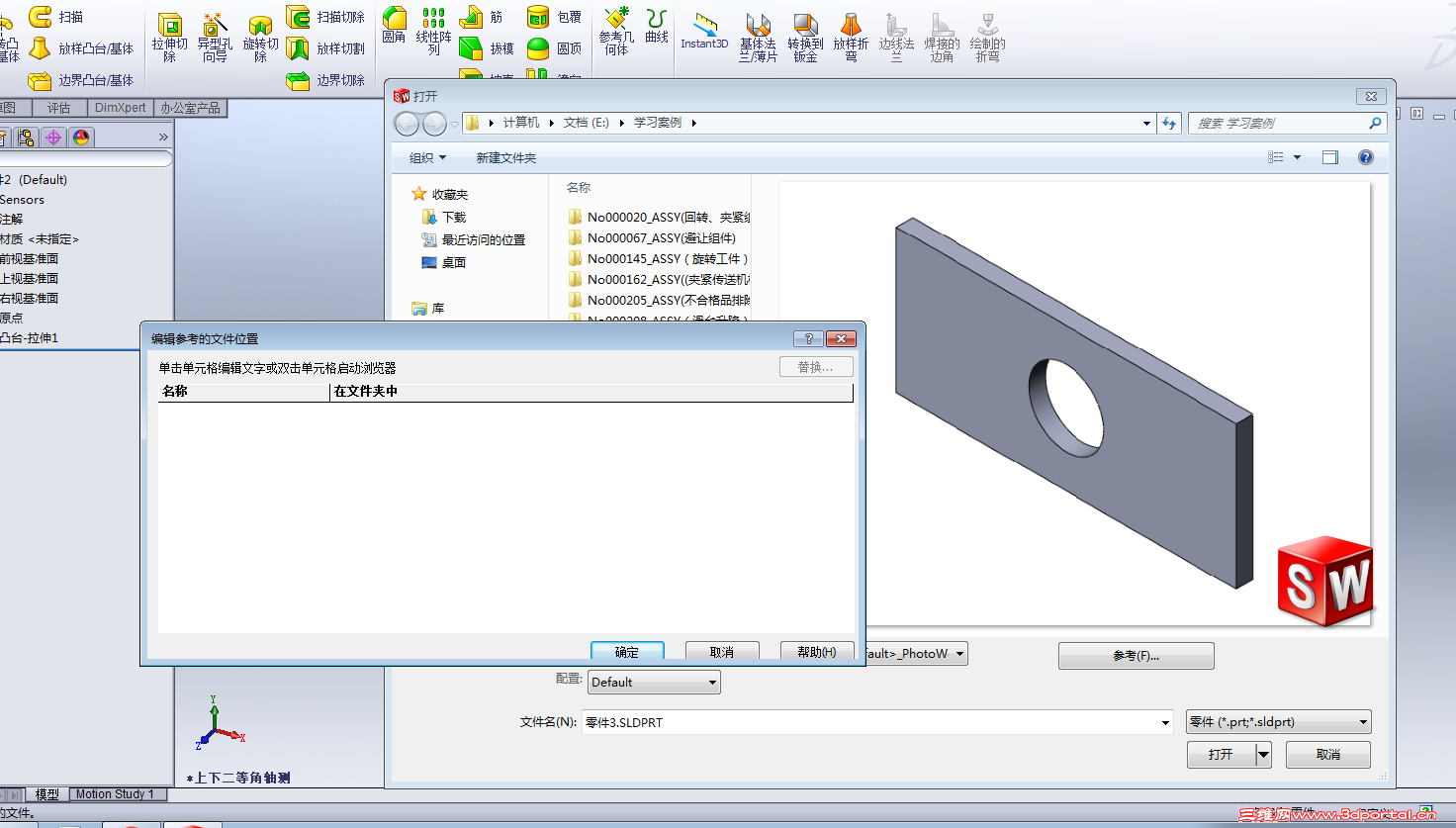

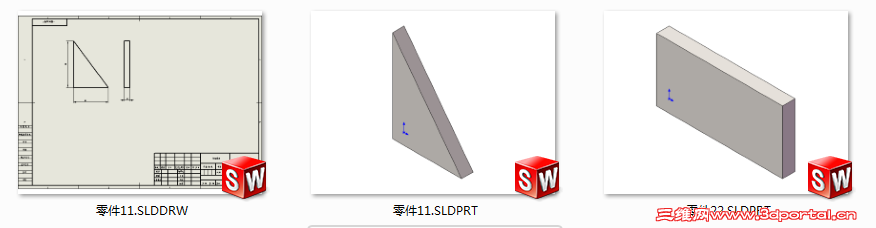

3.打开文件零件22的工程图，选择参考，修改目标，如图

jinqin11 · 发表于 2015-7-10 22:15:11

最后保存

我爱用acad · 发表于 2015-7-11 00:11:38

用配置好象更快吧

jinqin11 · 发表于 2015-7-11 07:00:36

我爱用acad 发表于 2015-7-11 00:11 static/image/common/back.gif; Y/ z K, w. D; l; ^4 o+ @" Z
用配置好象更快吧

是两个零件，不同名字和代号

板上沙丁鱼 · 发表于 2015-7-11 09:24:07

相似零件还是很方便的

yh2008 · 发表于 2015-7-11 10:09:03

jinqin11 发表于 2015-7-11 07:00 static/image/common/back.gif& j4 T! p" z$ t! _2 _5 G' K3 M
是两个零件，不同名字和代号

配置可以自定不同的属性的

luanguangtao · 发表于 2015-7-12 21:40:52

谢谢楼主，这种方法很好，一直为出相似的零件图而着急

阿帕奇 · 发表于 2015-7-13 08:14:57

jinqin11 发表于 2015-7-11 07:00 static/image/common/back.gif' E N: k/ X l7 w7 ^$ w6 C; \
是两个零件，不同名字和代号

sw的配置就是对这类问题的

xisiniao · 发表于 2015-7-13 08:30:19

太棒了，很实用！以前竟用笨办法重做，谢谢楼主分享~~！！

zqkzqk2008 · 发表于 2015-7-13 08:39:52

针对这个问题，2015版还有一个替换模型的功能

jinqin11 · 发表于 2015-7-13 21:24:21

阿帕奇发表于 2015-7-13 08:14 static/image/common/back.gif
& N+ z$ V8 _2 |7 o& ^: usw的配置就是对这类问题的

配置可以，但是我们公司保存文件要按图号及名称来，这样要按什么图号保存，

jinqin11 · 发表于 2015-7-13 21:34:48

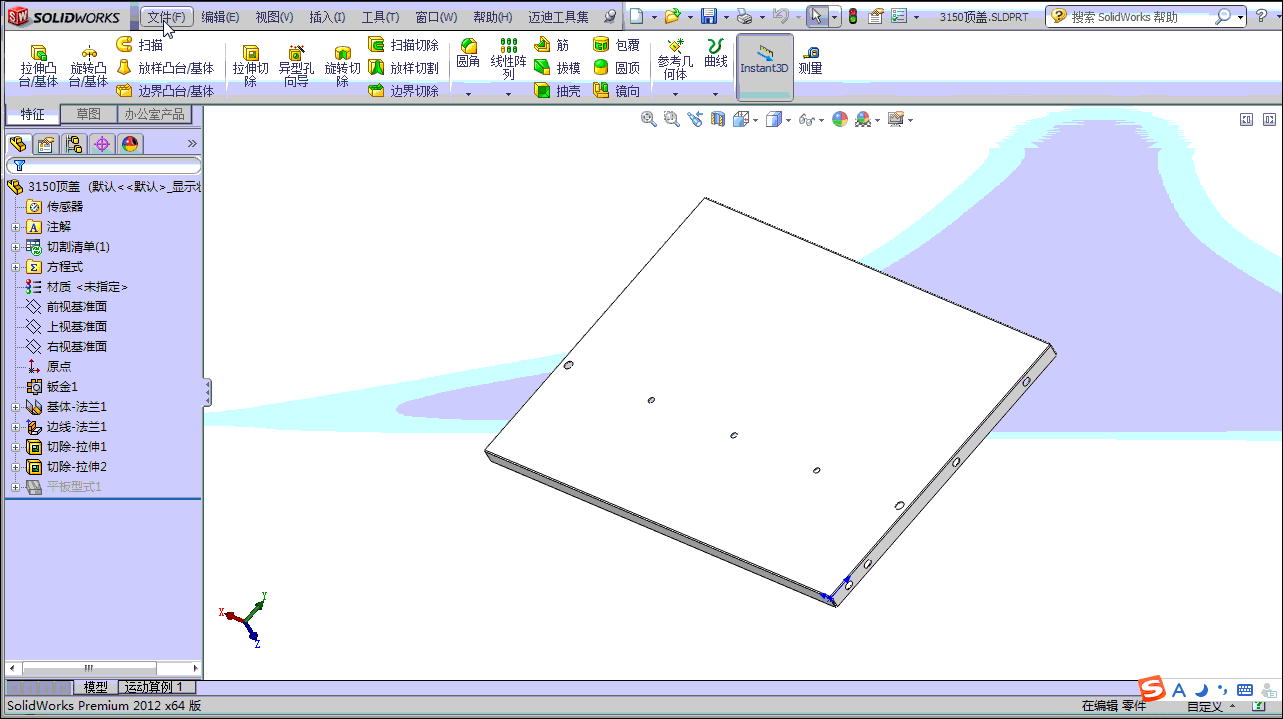

以上的方法特别适用外形一样，中间不同的，和镜像件几乎不用修改。下面介绍个群攻技能，对装配体50%miss

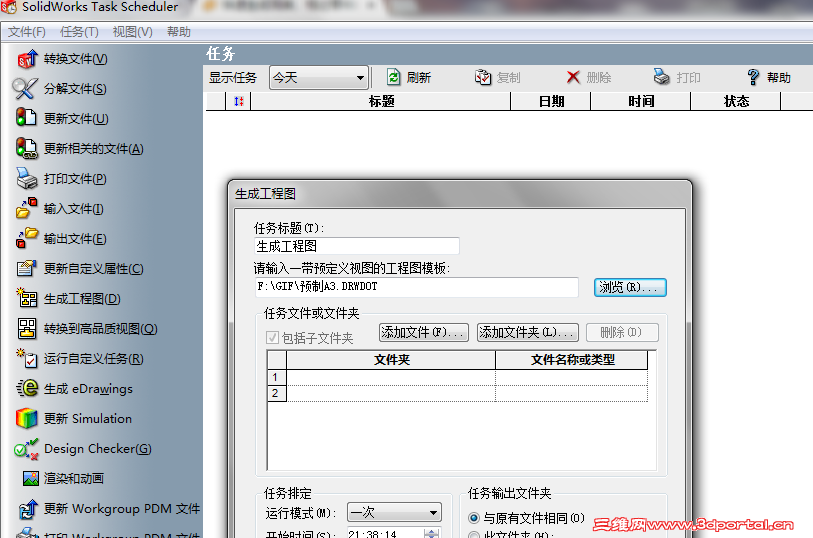

定制预制视图

jinqin11 · 发表于 2015-7-13 21:42:44

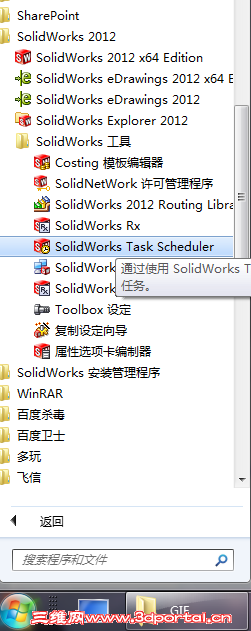

配合SW的任务计划表，可以轻松完成50-60的工作量。

阿帕奇 · 发表于 2015-7-15 08:02:22

jinqin11 发表于 2015-7-13 21:24 static/image/common/back.gif; t" r9 O% V9 }" I
配置可以，但是我们公司保存文件要按图号及名称来，这样要按什么图号保存，

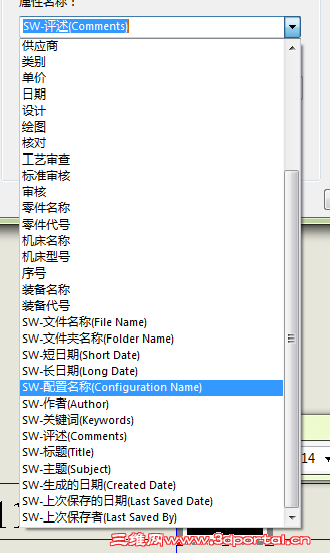

如果标题栏读取的是文件名称的某些部分那是变动不了了，如果不是都加到配置里解决

阿帕奇 · 发表于 2015-7-15 08:02:27

jinqin11 发表于 2015-7-13 21:24 static/image/common/back.gif
% f% A) T8 I7 w+ W配置可以，但是我们公司保存文件要按图号及名称来，这样要按什么图号保存，

如果标题栏读取的是文件名称的某些部分那是变动不了了，如果不是都加到配置里解决

fgshrl · 发表于 2016-6-30 10:11:09

主要是ERP的要求，每一个零件都必须有一个文件名和图号。否则只能按一个零件计算

aboutzl · 发表于 2016-6-30 14:20:07

感觉相似度极高的零件用driveworksxpress更快，扩展容易,可以定义命名规则，满足一个萝卜一个坑的需求。

瓜瓜-Jenni · 发表于 2016-6-30 14:56:12

为什么我的参考里，没有文件可参考

天涯痞子 · 发表于 2016-6-30 16:32:27

用这种方法的前提是两个零件的建模步骤一致，也就是所用的特征都一样，要不然工程图里的尺寸会丢失参考，尺寸要重新标过

copland · 发表于 2016-8-25 20:50:31

这要留脚印收藏，谢谢分享

fushuixiu · 发表于 2016-8-25 22:24:58

本帖最后由 fushuixiu 于 2016-8-25 22:30 编辑

阿帕奇发表于 2015-7-15 08:02
3 [8 D, n" w6 O1 e, ^$ a h* O如果标题栏读取的是文件名称的某些部分那是变动不了了，如果不是都加到配置里解决

那把标题栏读取的文件名称改成配置名称不就解决了。

13993359550 · 发表于 2016-8-26 07:24:11

谢谢楼主分享

pzhzshun · 发表于 2016-8-26 09:14:13

感谢分享，学习了！

jinqin11 · 发表于 2016-8-27 10:41:36

fushuixiu 发表于 2016-8-25 22:24* c0 ? t* c' C$ i& V0 I0 b; o
那把标题栏读取的文件名称改成配置名称不就解决了。

你这是作弊的节奏。下次找文件怎么搞

fushuixiu · 发表于 2016-8-27 13:53:01

jinqin11 发表于 2016-8-27 10:41' h- U1 A! v7 T' Y0 h
你这是作弊的节奏。下次找文件怎么搞

工程图都可以找到所引用的模型文件，你自己就找不到

:L:L
