工程图 视角？？

SKY1990

求教：PROE5.0为什么转2D的时候插入的投影视图上下和左右的视图是相反的？还有无法添加图片内的选项是什么问题？？？

tangcarlos3d

1. pro/e默认是第3视角投影，它的投影面在人与工件之间，再将工件离投影面最近的一面的几何特征投影到到投影面上；而中国是第一视角投影工件在人与投影面之间，是将人眼在工件上所见到的几何特征投影到投影面上，所以相反。
2. 你该设置用错了文件！要在工程图模式下修改属性设置文件名的后缀是.dlt。你这是系统配置文件。它不包含投影设置项，所以加不进！

SKY1990

tangcarlos3d 发表于 2015-5-13 21:32 static/image/common/back.gif
1. pro/e默认是第3视角投影，它的投影面在人与工件之间，再将工件离投影面最近的一面的几何特征投影到到投影 ...

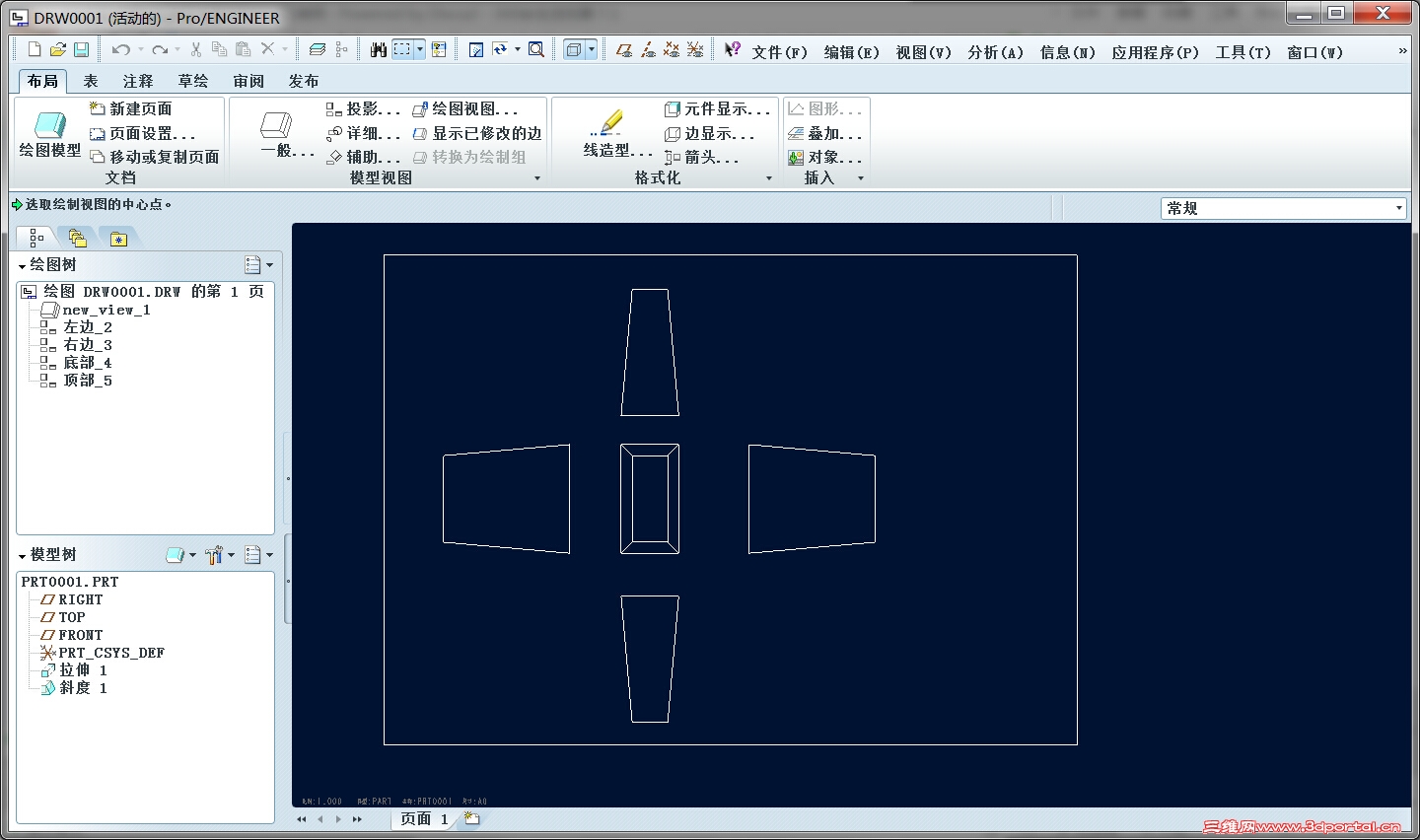

请教大神，这个选项已经改了怎么还是和之前一样
) F$ O  b9 Z0 E9 V+ J0 A, _5 S% E

tangcarlos3d

5 T1 P/ `5 M; V3 f
更改只对更改后加入的视图有效。以前的视图无效，要删除投影图，重新加入视图。
  x- W$ ~: s  q: c另外你要将设置存盘，并将该文件放到proe启动目录下，或者在配置文件里设置搜索该文件的路径才在下次开机有效。

SKY1990

tangcarlos3d 发表于 2015-5-14 18:37 static/image/common/back.gif
8 G; b2 I8 o2 [/ [更改只对更改后加入的视图有效。以前的视图无效，要删除投影图，重新加入视图。
另外你要将设置存盘，并将 ...

% G1 a+ V" t: \# z选项已经更改存盘了，设置文件也放到启动目录里面了，电脑也重启过了，还是和之前一样是相反的，这样是什么情况？

tangcarlos3d

SKY1990 发表于 2015-5-14 20:21 static/image/common/back.gif
( {, o- K1 b, F4 }( ]& q选项已经更改存盘了，设置文件也放到启动目录里面了，电脑也重启过了，还是和之前一样是相反的，这样是什 ...

说了：更改之前的视图是改不了的！只能删除视图重画加入新视图。
新设置只能在新生成的图纸中起作用。

SKY1990

tangcarlos3d 发表于 2015-5-14 22:24 static/image/common/back.gif
说了：更改之前的视图是改不了的！只能删除视图重画加入新视图。
' A3 P$ C, o; g  l4 j! ?新设置只能在新生成的图纸中起作用。

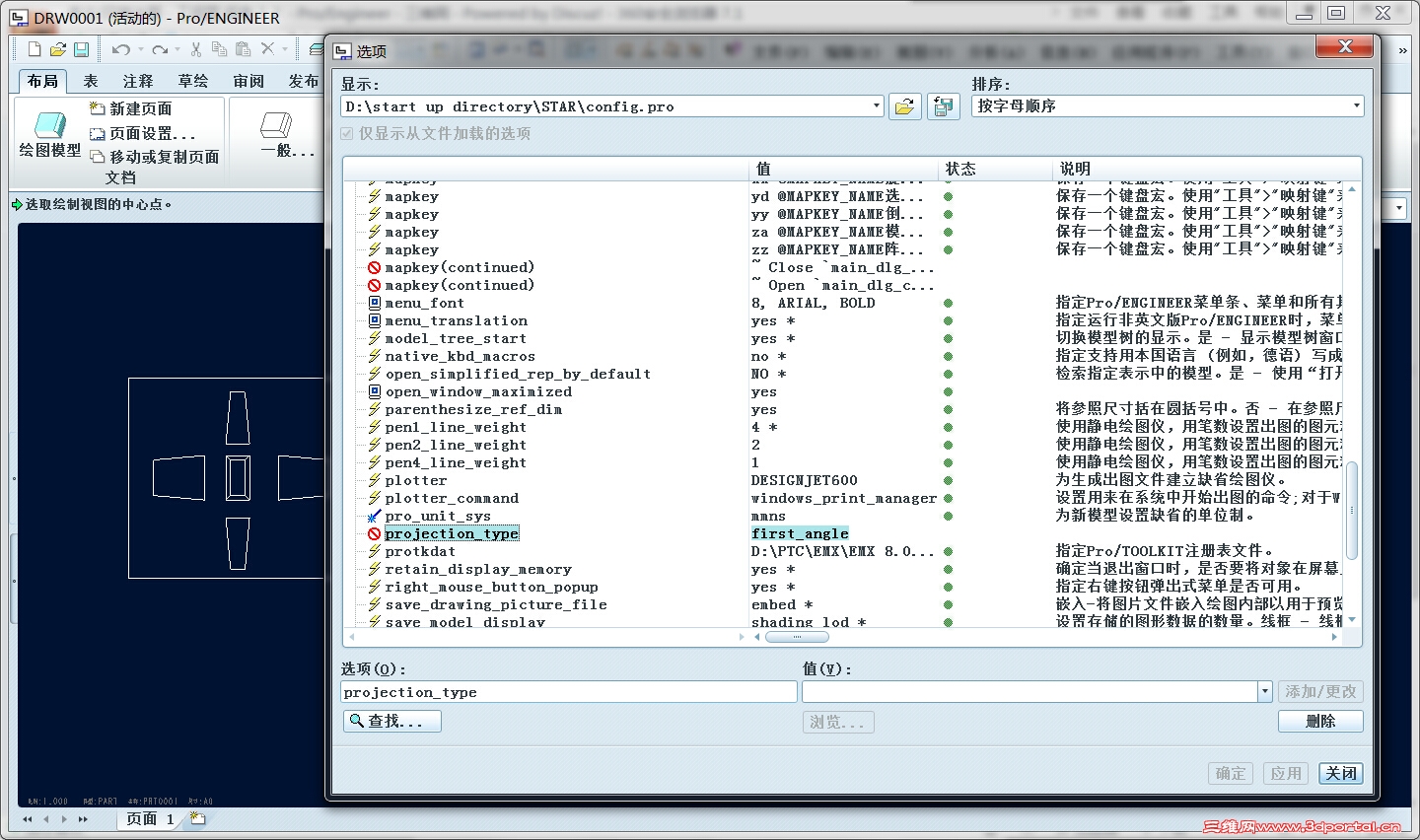

图纸是新做的，设置也是改了的，但是在选项里面视图的那一项前面有个禁止符号
4 [8 a+ S9 m! q

tangcarlos3d

SKY1990 发表于 2015-5-15 08:17 static/image/common/back.gif
3 t' Z8 x3 r; l1 b: N图纸是新做的，设置也是改了的，但是在选项里面视图的那一项前面有个禁止符号

这说明这个设置不起作用。或者该版本里没有这个设置。

SKY1990

tangcarlos3d 发表于 2015-5-15 09:22 static/image/common/back.gif
: Q8 j* _6 D' i: z% P& X4 c/ U+ c这说明这个设置不起作用。或者该版本里没有这个设置。

PROE5.0 M060版的，请问这样还有救吗？

yangliu0710

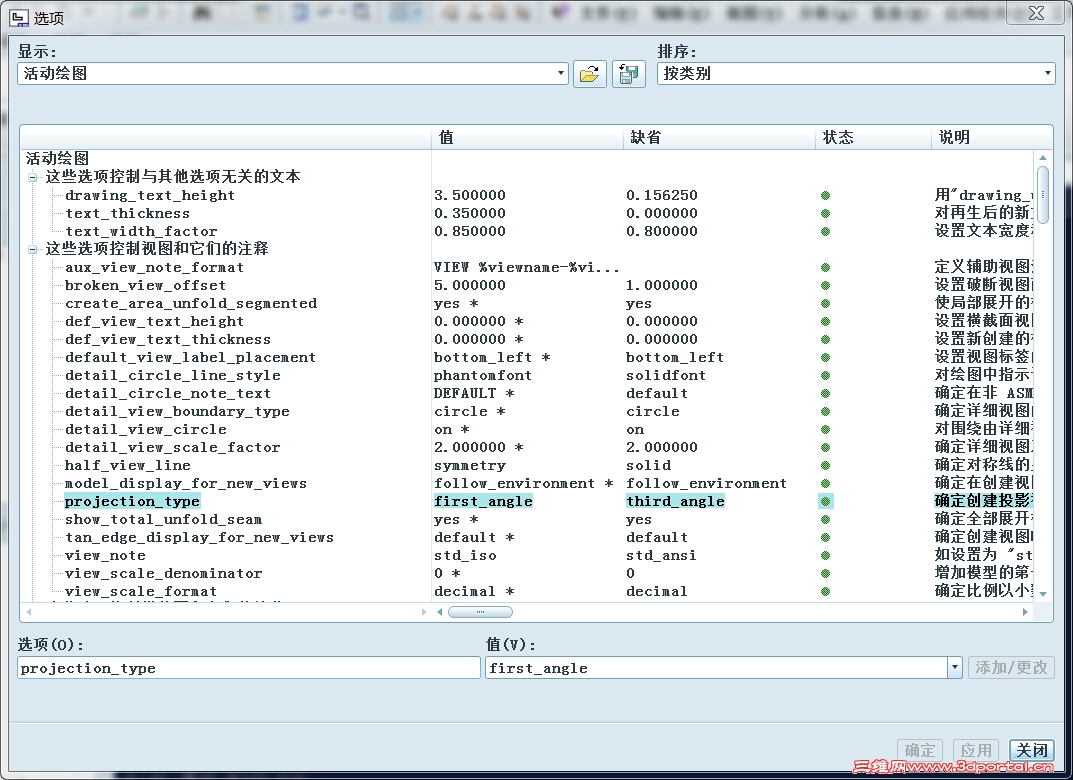

要在PRO-E选项文件 config.pro 中设置你设置好的2D工程图文件目录指定如下图：
前提是你的 config.pro文件也在你起始的工作目录中

' F4 d4 C0 p: Q$ k% o; S

txf321

设置一下视角吧，可能是你的视角方向选择的不对

蓝色金属

很明确告诉楼主，
# Z. g& H# \, @1、config.pro文件不能设置工程图使用的视角投影选项，所以你的config.pro文件此项是无效标识；
" y- d5 |& ?3 V- ]" [& [2、config.pro文件中指定drawing_setup_file  D:\PROE\***.dtl(工程图配置文件）；
! Y, @/ ]& C( m  [3、在***.dtl(工程图配置文件）文件中指定工程图采用的视角；
1 v7 a# B; K, U' z4、config.pro和***.dtl(工程图配置文件）一起放置在软件启动目录；
6 z$ G) a& n5 G6 G。。。。。。

另外，所有设置不能对以前所保存的图纸生效，新建绘制的图纸才有效。
