[推荐] CAD几何作图竞赛题(2015年5月),竞赛结果已公布

 关闭 [复制链接]
发表于 2015-5-13 11:02:33 | 显示全部楼层 |阅读模式 来自: 中国广西南宁

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 2005llnn 于 2015-5-24 22:47 编辑 $ t: S! C* q0 q+ J! ?# q

" q- y+ t$ w5 y2 Q; K# Y不参与答题及讨论的回帖视为灌水,将扣分处理。" A7 N- _, ^6 a$ n9 G. i5 }! D' e

0 w) s1 N/ i6 E$ N1 M( i/ D' I! |设计一把折叠椅
7 p: N6 a8 F0 `  t; E, L感谢会员·oxm44·提供练习题, L# s- x8 p% f% N& Y
折叠椅.png , I; V+ V+ ]; j1 C
用AutoCAD作图法求出该题要求的5个数值:长度a、长度b、长度d、角度c、填充区域面积是多少。
+ `% s; i+ f5 A) e* D; A9 R3 r尺寸精度要求精确到小数点后4     位。角度单位必须使用十进制度数,不得使用度/分/秒,百分度和弧度,精度也要求精确到小数点后4位。% E$ \8 g7 W, o5 A
. V3 n8 w  Y6 D/ p& \

点评

此贴发布在订阅号中  发表于 2015-5-14 10:20
 楼主| 发表于 2015-5-13 11:07:58 | 显示全部楼层 来自: 中国广西南宁
本帖最后由 woaishuijia 于 2015-5-21 00:17 编辑 % M! T3 H$ d) s6 M4 G  z3 `

4 |% H% R& Y% sCAD几何作图竞赛题(2015年5月),至5月20日止
# g4 \' {) u  t
) G; [1 u* v, c一.竞赛题目(参见附图)
9 k7 q+ N5 l0 }6 f, ]  T
0 u) R9 l9 l1 q* P感谢会员·oxm44·提供练习题
0 G$ N" [9 v/ P/ e: W9 `7 }+ C/ e, Z" L* G0 j
设计一把折叠椅
% ~4 Z% y! S' f& _9 j$ f2 q6 O0 S" O0 w- R* ~5 \$ W9 n
用AutoCAD作图法求出该题要求的5个数值:长度a、长度b、长度d、角度c、填充区域面积是多少。
8 ?6 l9 m( T9 w5 l
! J7 P$ O! H  {( q1 s" m9 r( t尺寸精度要求精确到小数点后4位。角度单位必须使用十进制度数,不得使用度/分/秒,百分度和弧度,精度也要求精确到小数点后4位。
) r& t! D: }4 [
# x. T; s: k9 f4 Y. h! c* ^二.竞赛要求
" V% p, g0 @3 d3 ?5 d  }: S2 }0 ^. w4 {4 f
会员、技术团队成员都可以参加,版主不参加,使用AutoCAD、ACM和MDT二维软件,& h* c+ Z8 f, |7 y" l

& B+ C# e- l: H; E在规定时间内将作出的jpg附件在本主题下跟帖发表,只提供数值而没有所作图的截图或dwg附件,将不予评奖。+ h& k% O/ ~+ k; Y) k: J1 g2 ~" i

/ c* u, H9 t' y) N/ t; I7 e" o阅读权限定为最高权限。活动结束后由版主统一取消阅读权限。
5 {6 R3 Q2 S; b+ |/ X+ k. q$ c2 }( V
2 F* _0 r5 a4 f" q! E1 T9 P禁止会员利用马甲一起参赛,发现将严惩。
+ Y4 M6 W# Q. l; c; X5 P
+ X7 L7 v( w, g3 _4 M/ Z# E三.竞赛时间7 a+ ?) j7 F8 ~( f  A) R0 l

+ l% r1 ]4 M0 [: L2015年5月13日至2015年5月20日。; r* s7 E0 m- d6 X! `: N. p7 A+ t

; C# f, A" }. p四.·评选时间及方法
9 I+ I/ @, h# i0 ?" M+ O
" T8 @2 I+ u% Q" d2015年5月21日-2015年5月23日,由三维网技术论坛CAD版块版主为评委,内部评
  a# Q: g; i& S" \2 @: e
' G7 O0 h. }  r选出各奖项。, K( ~* `9 u& K5 v2 R
5 t3 V; w9 X3 H, A: {6 v4 B
五.奖励+ V; c% q! P  ]

6 v7 r$ W+ ?# h8 m& s1、一等奖:5题全对奖励三维币50;& l% ]* G, }" I  `: d$ G: e

( ]% m# |, O" G2、二等奖:答对4题奖励三维币40;) {' k/ U, r' h+ S+ O

5 H/ R4 P" S8 X' w3、三等奖:答对3题奖励三维币30;
% V+ x+ ?! i+ v( j! m: B7 e5 J4 ?- h8 K8 l
4、四等奖:答对2题奖励三维币20;( J6 M5 g0 O8 s0 N
4 ?% M+ ]8 [# h  @, b9 x
5、五等奖:答对1题奖励三维币10;+ i) G4 ^' y9 G  c6 f3 ~4 Z5 |: e
4 L7 F& ?6 l5 v; [  ^: i3 o' X
6、作图基本符合要求者先各奖励10个三维币;9 w& \: i% [: p( L. n; w
4 U9 m7 }% J3 v% H
7、根据竞赛实际情况会对奖励规则进行适当修改。5 U& N4 r" {9 z5 N1 e

4 c) ?7 b. ^9 B* o1 A. a. X0 u六.其它. {( D* ]4 a  k. v' r. x4 e
% V8 J: X, s; y" b
竞赛结束后在本帖发回复帖进行点评和讨论  l# z. g+ x( i3 T2 j

9 c- f1 C6 `; r9 u" {竞赛已结束,初步评定成绩见下表,请参赛网友自行核对成绩.如有异议,请于三日内在本主题后跟帖说明,三日后正式公布奖项
! f; U) W4 k4 A6 ~$ e( ?6 Z2 e1 ]% h* n6 x' W
楼层
用户名
A
B
C
D
E
正确数
标准答案
144.0584
120.7947
29.3216
380.2076
53353.7728

3
zhlq518
144.0584
120.7947
29.3216
380.2076
53353.7700
4
4
eastking1111
144.0584
120.7947
29.3216
380.2076
53353.7729
4
5
lanbo9
144.0584
120.7947
29.3216
380.2076
53353.7720
4
6
gerald_lee
144.0584
120.7947
29.3216
380.2076
53353.7728
5
7
ericbian
144.0584
120.7947
29.3216
380.2076
53353.7724
4
8
陳志強
161.5306
103.3225
25.7224
397.0443
53870.5527
0
9
gongwen0519
144.0584
120.7947
29.3216
380.2076
53353.7728
5
10
daji
144.0584
120.7947
29.3216
380.2076
53353.7728
5
11
jinqin11
137.3204
125.7358
21.3317
377.9037
50391.1802
0
12
xylcs
144.0584
120.7947
29.3216
380.2076
53079.3867
4
13
zbj
144.0584
120.7947
29.3216
380.2076
53353.7728
5
14
zdhxjq
120.7947
144.0584
29.3216
380.2076
53353.7728
3
15
play-boy
143.9316
120.9396
29.3637
380.6288
53360.1683
0

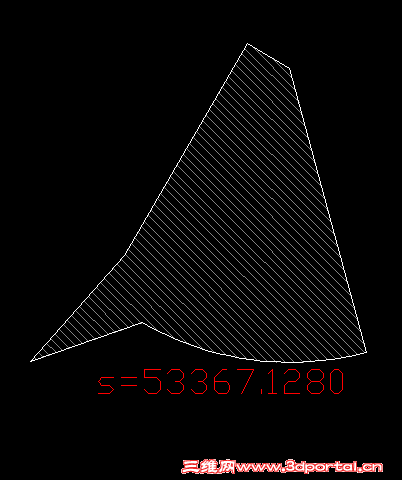

16
xuchaohui
144.5100
120.3432
29.2171
380.4185
53367.1280
0
17
我爱用acad
144.0584
120.7947
29.3216
380.2076
53353.7728
5
18
oio4201
146.9263
117.8362
28.6697
381.4734
53405.3446
0
19
z290173588
144.2594
120.7947
29.3216
380.2075
53353.7713
2
20
chenmik
144.0584
120.7947
29.3216
380.2076
53353.7728
5
21
yan1973





0
22
chenqi
144.0584
120.7947
29.3216
380.2076
53353.7728
5
23
凤九天
144.0584
120.7947
29.3216
380.2076
53353.7728
5
24
lxf325
144.0584
120.7947
29.3216
380.2076
53353.7728
5
25
wupeiqi
157.7977
107.0555
26.4207
386.8093
53760.1414
0
26
钱爷
144.0584
120.7947
29.3216
380.2076
53353.7728
5
27
超记
144.0598
120.7947
29.4073
380.2077
53094.8906
1
28
竹八节
144.0584
120.7947
29.3216
380.2076
53353.7728
5
29
我爱用acad





0
30
大隐于市
144.0584
120.7947
29.3216
380.2704
53320.8726
3
31
lisc2000
144.0584
120.7947
29.3216
380.2076
53353.7728
5
32
xtpi
144.0584
120.7947
29.3216
380.2076
53353.7727
4
注:表中文字为红色者代表答案错误;空白者代表未提供答案或答案不明确.6 J+ \4 v+ i% P( e& W0 K

竞赛评分.rar

17.04 KB, 下载次数: 92

发表于 2015-5-13 13:26:34 | 显示全部楼层 来自: 中国上海
本帖最后由 woaishuijia 于 2015-5-21 00:18 编辑 1 f& ^3 e& x9 l' e8 L5 C4 Q6 v6 @
& J2 d) ]$ S2 w  x! k4 V! _) a

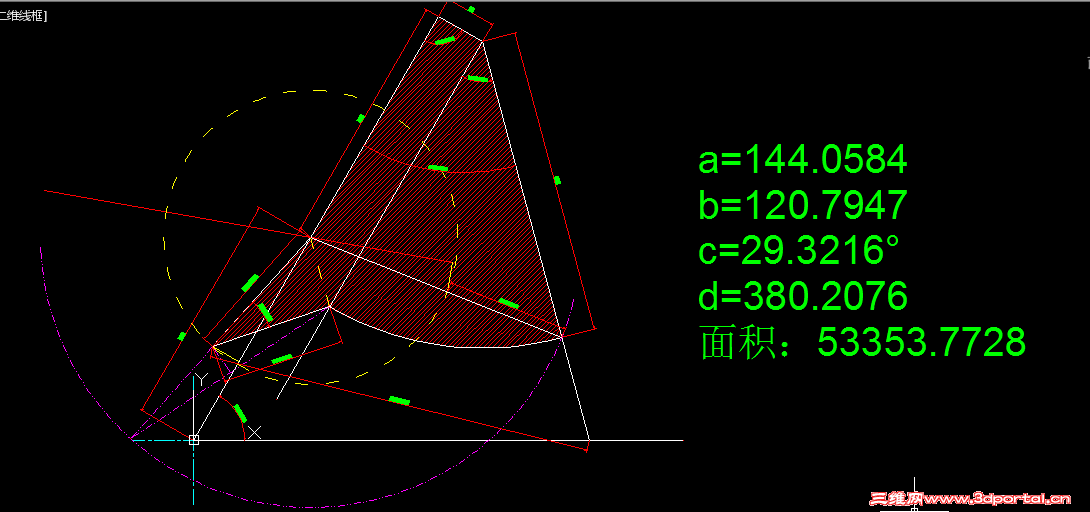

长度a=144.0584
